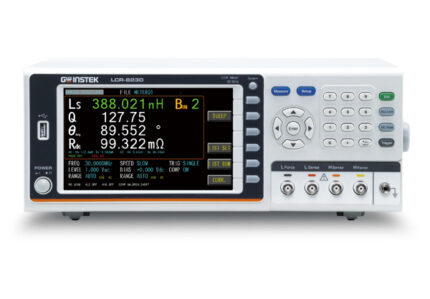

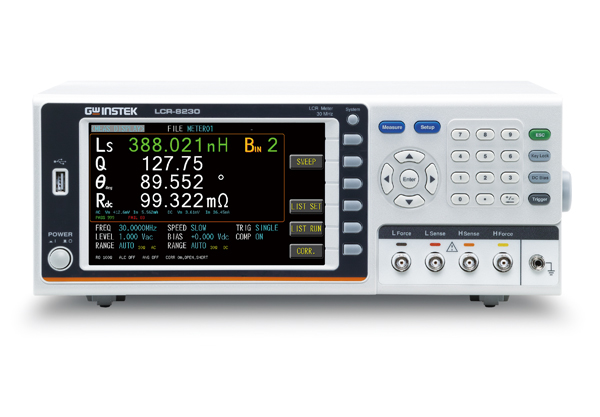

ال سی آر متر گودویل (GW Instek) LCR-8230

2.950.000.000 تومان

موجود است

لیست علاقه مندی ها لطفا، لیست علاقه مندی ها را فعال کنید.

شناسه محصول: 03045

دسته بندی : LCR متر

💡 معرفی محصول

دستگاه LCR-8230 از سری LCR-8200 شرکت GW Instek یکی از مدل‌های پیشرفته برای اندازه‌گیری دقیق پارامترهای سلکتیو قطعات غیرفعال مثل خازن، سلف و مقاومت در محدوده فرکانسی بالاست. این محصول با دقت بالا و امکانات متنوع، گزینه‌ای مناسب برای کاربردهای دقیق در آزمایشگاه، تحقیق و توسعه و خطوط تولید است.

“ویژگی‌های برجسته”

این سری دارای دقت پایه‌ 0.08٪ است که امکان تحلیل دقیق پارامترها را فراهم می‌کند.

نمایشگر 7 اینچی رنگی امکان نمایش همزمان چند پارامتر و منحنی‌ها را دارد.

قابلیت نمایش همزمان 4 پارامتر از میان 17 پارامتر قابل انتخاب، این امکان را می‌دهد که کاربر به راحتی روابط بین پارامترها را مقایسه کند.

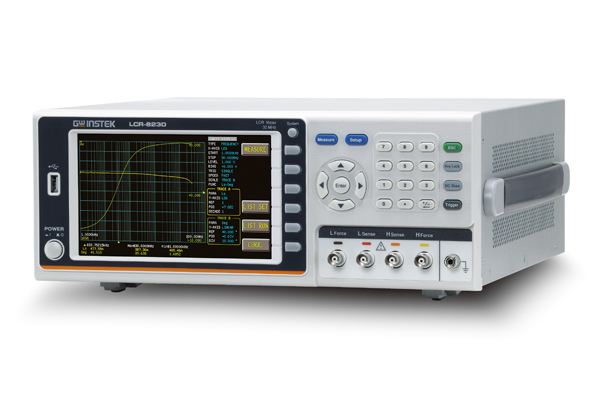

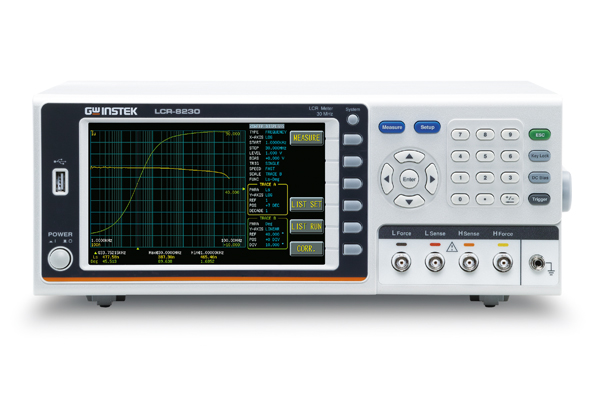

حالت Sweep، امکان رسم منحنی تغییرات (مثلاً پاسخ فرکانسی) را فراهم می‌کند.

نسخه “A” دارای آنالیز مدل معادل مدار (Equivalent Circuit Analysis) است که رفتار قطعه را به صورت مدلی شامل عناصر R, L, C نمایش می‌دهد و فهم عمیق‌تری از عملکرد قطعه ارائه می‌کند.

ولتاژ DC داخلی ±12V امکان فراهم آوردن پیش‌شارژ یا پیش‌بایاس در وضعیت‌های خاص را دارد.

امکان ذخیره نتایج گرافیکی یا عددی روی USB برای تحلیل بعدی یا آرشیو.

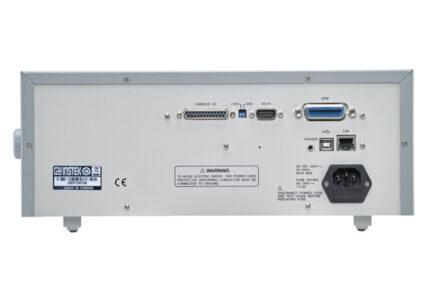

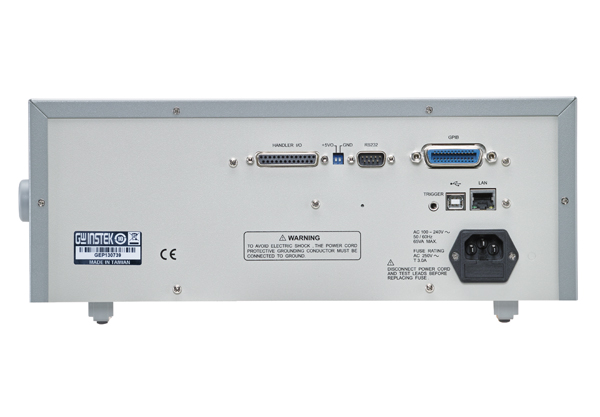

این دستگاه از رابط‌های استاندارد مانند RS-232، USB، LAN و GPIB پشتیبانی می‌کند، که در محیط‌های صنعتی، تحقیقاتی و کنترل خطوط تولید بسیار مفید است.

تغذیه دستگاه به صورت ورودی تغذیه جهانی است، بنابراین می‌تواند در نقاط مختلف دنیا با ولتاژهای مختلف کار کند.

Item	Description
Model	GW Instek LCR-8230
Product Type	High-Frequency LCR Meter
Test Frequency Range	DC, 10 Hz to 30 MHz
Basic Accuracy	±0.08 %
Display	7-inch TFT Color LCD
Selectable Parameters	17 Measurement Parameters
Simultaneous Display	Up to 4 parameters
List Measurement Function	15-step programmable list
Sweep Function	Dual sweep curves (Frequency / Level)
DC Bias Source (Internal)	±12 V
Automatic Functions	Auto Level Control (ALC), Open/Short/HF Load correction
Equivalent Circuit Analysis	Available on “A” version only
Interfaces	USB Host/Device, GPIB, LAN, RS-232, Handler
Data Storage	USB Flash Drive
Pass/Fail Judgment	Supported
Power Supply	AC 100 V – 240 V, 50/60 Hz
Power Consumption	≤ 65 VA
Dimensions (W×H×D)	346 × 145 × 335 mm
Weight	Approx. 3.3 kg
Applications	Testing capacitors, inductors, resistors, filters, and passive components in R&D, QC, and production lines

🧠 کاربردها

اندازه‌گیری ویژگی‌های خازن (Cp, Cs, D, ESR)
سنجش القاگرها (Lp, Ls, Q)
مقایسه قطعات در کنترل کیفیت
تحلیل پاسخ فرکانسی قطعات
استفاده در خطوط تولید، تحقیق و توسعه و آزمایشگاه‌های آموزشی

تفاوت نسخه A

نسخه “A” از این مدل دارای قابلیت تحلیل مدار معادل (Equivalent Circuit Analysis) است که امکان مدل‌سازی رفتار قطعه را فراهم می‌کند، ولی نسخه معمولی (بدون A) این ویژگی را ندارد.
