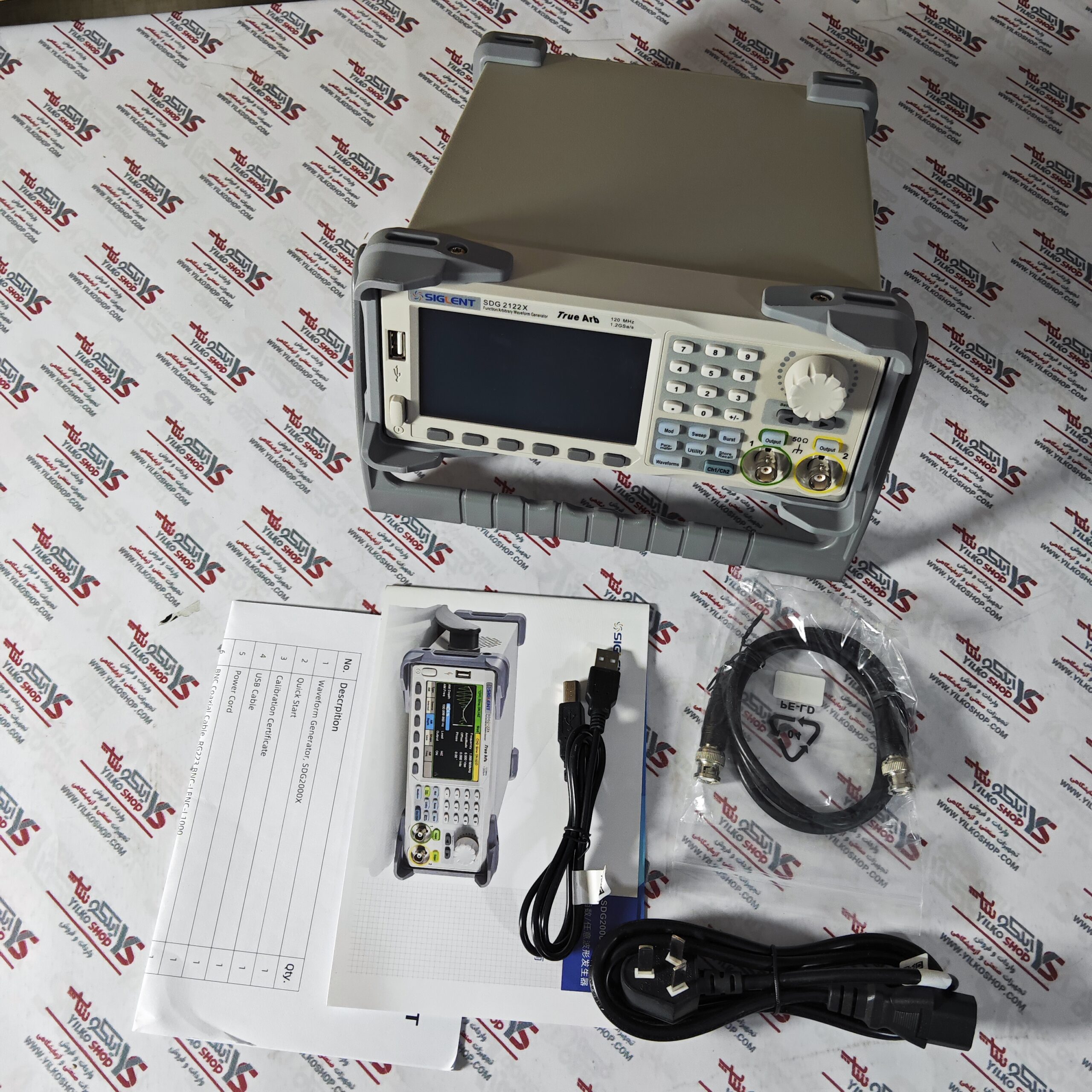

فانکشن ژنراتور 120 مگاهرتز 2کانال SIGLENT مدل SDG2122X
۵۹.۵۰۰.۰۰۰ تومان
ناموجود
اضافه به مقایسهSiglent SDG2122X یک ژنراتور 2 کاناله با عملکرد / شکل موج دلخواه برای ایجاد سیگنال های با کیفیت بالا تا 120 مگاهرتز (سینوس) است. علاوه بر خروجی آنالوگ، دستگاه شامل یک USB-Host، یک دستگاه USB و یک رابط LAN است.
ژنراتورهای تابع Siglent یک رابط کاربری پیچیده و آسان دارند و عملکردهای متعددی را برای همه کارها ارائه می دهند. پیمایش منو بسیار شهودی است و به لطف رابط گرافیکی لمسی، مکان یابی همه عملکردها و پارامترها آسان است.
مدل | SDG2042X | SDG2082X | SDG2122X |
---|---|---|---|
حداکثر فرکانس | 40 مگاهرتز | 80 مگاهرتز | 120 مگاهرتز |
وضوح | 1 µHz | 1 µHz | 1 µHz |
نرخ نمونه | 300 MSa/s | 300 MSa/s | 300 MSa/s |
حداکثر نرخ نمونه (4 برابر درونیابی) | 1،2 GSa/s | 1،2 GSa/s | 1،2 GSa/s |
حداکثر دامنه | 20 Vpp | 20 Vpp | 20 Vpp |
فرکانس شمار | تا 200 مگاهرتز | تا 200 مگاهرتز | تا 200 مگاهرتز |
کانال ها | 2 | 2 | 2 |
ویژگی های خاص
فناوری ارب واقعی
با فناوری TrueArb SIGLENT، ژنراتور مزایای فناوری DDS را حفظ می کند و در عین حال بر نقاط ضعف جدی لرزش و اعوجاج DDS غلبه می کند. از آنجایی که فناوری TrueArb شکل موج دلخواه را به صورت نقطه به نقطه تولید می کند، هر نقطه داده برای تولید سیگنال خروجی که در حافظه ذخیره شده است استفاده می شود. نقاط تاریخ از دست نمیروند یا تکرار نمیشوند و شکلهای موج دلخواه دارای لرزش بسیار کم (< 150 ps) هستند. از هر شکل موج 8 تا 8 مگابیت بر ثانیه Arb با نرخ نمونه برداری در محدوده 1 μSa/s ~ 75 MSa/s پشتیبانی می کند.
فناوری پالس آسان
فناوری ابتکاری EasyPulse قادر به ایجاد شکل موج های مربع یا پالس با لرزش کمتر است، دامنه وسیع و دقت بسیار بالایی را در عرض پالس و تنظیم زمان افزایش/افت به ارمغان می آورد. هنگامی که یک شکل موج مربع/ پالس توسط DDS تولید میشود، اگر نرخ نمونهبرداری مضرب مربوط به اعداد صحیح فرکانس خروجی نباشد، یک ساعت حرکتی ایجاد میشود. فناوری EasyPulse با موفقیت بر این ضعف در طراحیهای DDS غلبه میکند و به تولید شکل موجهای مربع/ پالس کم لرزش کمک میکند.
ویژگی های مدولاسیون غنی
طیف گسترده ای از مدولاسیون آنالوگ و دیجیتال، از جمله مدولاسیون “داخلی” و “خارجی” پشتیبانی می شود. انواع مدولاسیون پشتیبانی شده: AM، FM، PM، FSK، ASK، DSB – AM
تابع انفجار
سیگنال انفجاری برای شکل موج های سینوسی، مربعی، رمپ، پالس یا دلخواه می تواند تولید شود. محدوده فاز شروع از 0 درجه تا 360 درجه و بازه های دوره انفجار از 1 میکروثانیه تا 1000 ثانیه پشتیبانی می شود، همچنین دو حالت انفجاری “N cycle” و “Gated” پشتیبانی می شود.
عملکرد جارو کردن
از هر دو حالت جاروی لگاریتمی و خطی با جارو کردن “بالا” یا “پایین” با استفاده از یکی از شکل موج های زیر پشتیبانی می کند: سینوسی، مربع، سطح شیب دار و شکل موج دلخواه. در حالت Sweep می تواند سیگنال هایی با فرکانس متغیر در بازه زمانی جارویی از 1 میلی ثانیه تا 500 ثانیه تولید کند. منبع ماشه را می توان از بین ماشه داخلی، خارجی و دستی انتخاب کرد.
فرکانس شمار
این دستگاه ها دارای یک شمارنده فرکانس با دقت بالا با محدوده فرکانس ورودی 0.1 هرتز تا 200 مگاهرتز هستند. به دلیل کانکتور ورودی مجزا، فرکانس شمار مستقل از دو کانال خروجی است.
