توضیحات محصول

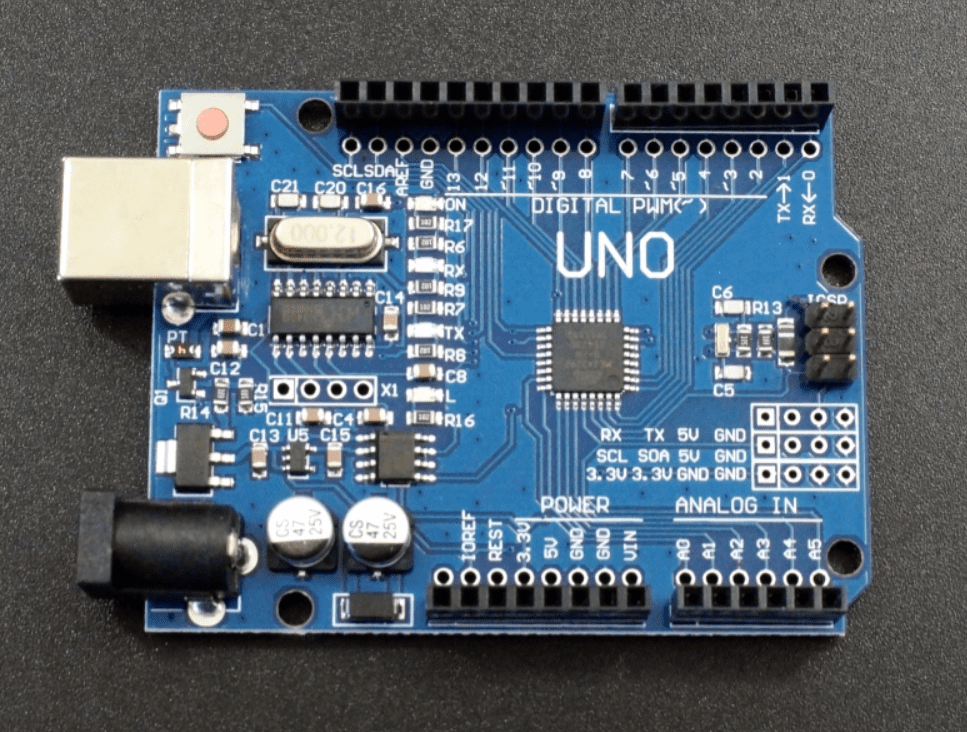

Arduino Uno R3 SMD نسخهای سازگار با برد Arduino Uno است و بر پایه آخرین نسخه R3 طراحی شده است. این برد یکی از محبوبترین بردهای توسعه برای علاقهمندان به پروژههای DIY و الکترونیک است. در این نسخه از میکروپروسسور SMD به جای پکیج قدیمی DIP استفاده شده و ویژگیهای اضافی نیز به آن افزوده شده است.

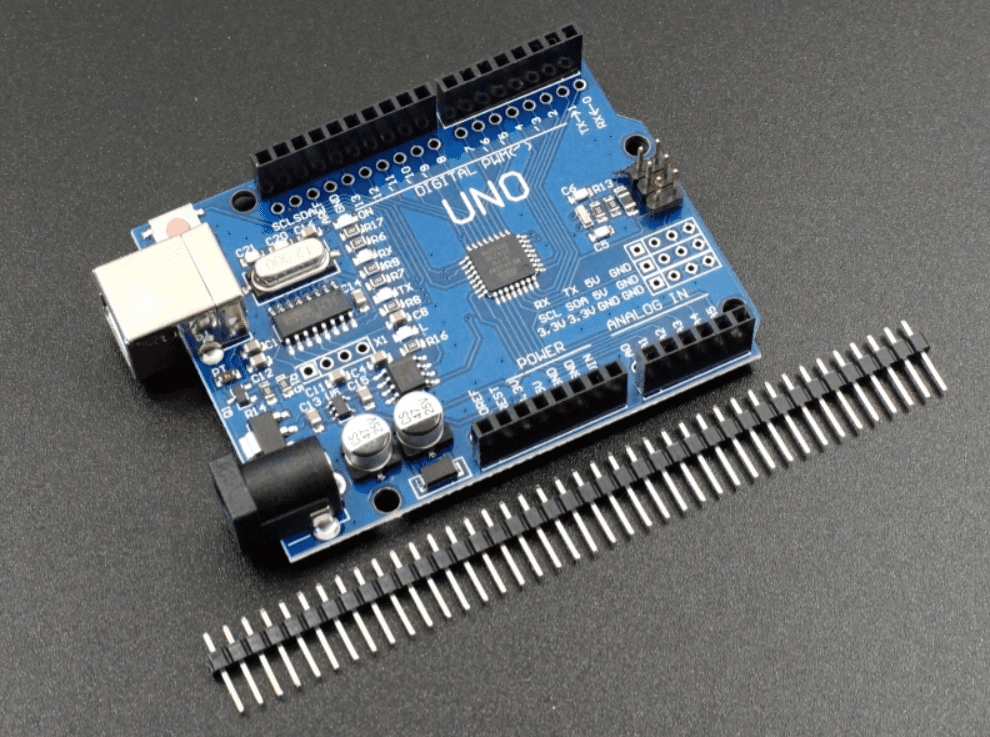

بسته شامل:
-
برد Uno R3 SMD (سازگار با Arduino)
-
1 عدد نوار 40 پین مردانه قابل جدا شدن
ویژگیهای کلیدی:
-
پردازنده ATmega328 با سرعت 16 مگاهرتز
-
تبدیلگر سریال به USB CH340
-
حافظه فلش 32KB
-
14 پین دیجیتال ورودی/خروجی
-
6 پین PWM مشترک با پینهای دیجیتال
-
6 ورودی آنالوگ که میتوانند بهعنوان دیجیتال نیز استفاده شوند (مجموعاً تا 20 پین دیجیتال)
-
1 پورت سریال سختافزاری
-
ولتاژ کاری 5 ولت
برد Uno R3 SMD میتواند از طریق USB یا منبع تغذیه خارجی 5 ولت کار کند. منبع تغذیه به صورت خودکار انتخاب میشود. برای منبع خارجی، ولتاژ پیشنهادی بین 7 تا 12 ولت است تا از گرم شدن بیش از حد رگولاتور روی برد جلوگیری شود.
ویژگیهای کاربردی:
-

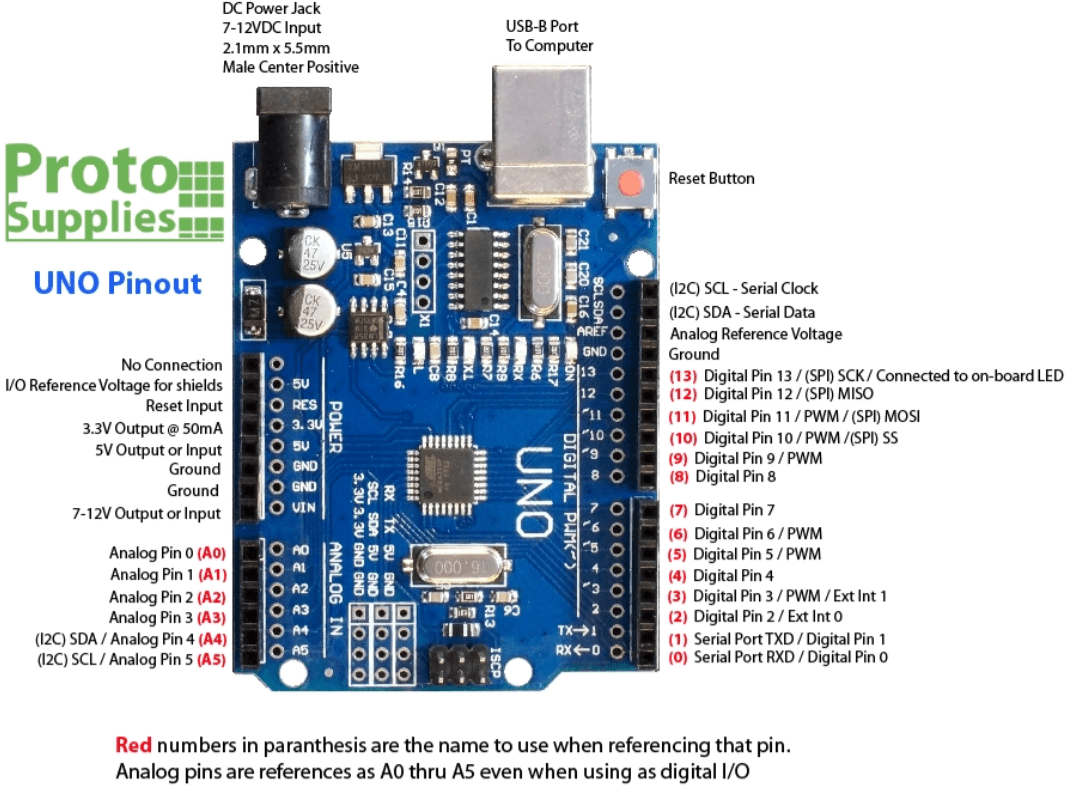

هدرهای استاندارد زنانه همراه با ردیف اضافی برای اتصال هدر مردانه یا زنانه دیگر یا سیمها. این هدرها میتوانند در بالای برد یا پایین آن لحیم شوند.
-
نقاط لحیمکاری اضافی برای دسترسی به I2C (SCL/SDA)، سریال (TX/RX)، 3.3V، 5V و GND
-
قابلیت برنامهریزی با استفاده از Arduino IDE.
-
برد از چیپ CH340 برای ارتباط USB استفاده میکند و ممکن است نیاز به نصب درایور داشته باشید (جستجوی “Arduino CH340 driver” بر اساس سیستم عامل).
| Microcontroller | ATmega328P |
|---|---|
| Serial to USB Converter | CH340 |
| Operating Voltage | 5V |
| Input Voltage | 7-12V |
| Digital I/O Pins | 14 |
| PWM I/O Pins (Shared with Digital I/O) | 6 |
| Analog Input Pins | 6 |
| DC Current per I/O Pin | 20mA |
| DC Current which can be drawn from 3.3V Pin | 50mA |
| Flash Memory | 32 KBytes |
| SRAM | 2 KBytes |
| EEPROM | 1 KBytes |
| Clock Speed | 16MHz |
| Built-in LED | Attached to digital I/O Pin 13 |
| USB Connector Style | B-Type Female |
| Board Dimensions (PCB) | 68.8 x 53.4mm (2.7 x 2.1″) |
| Board Dimensions (with connector overhang) | 77 x 53.4mm (3 x 2.1″) |
