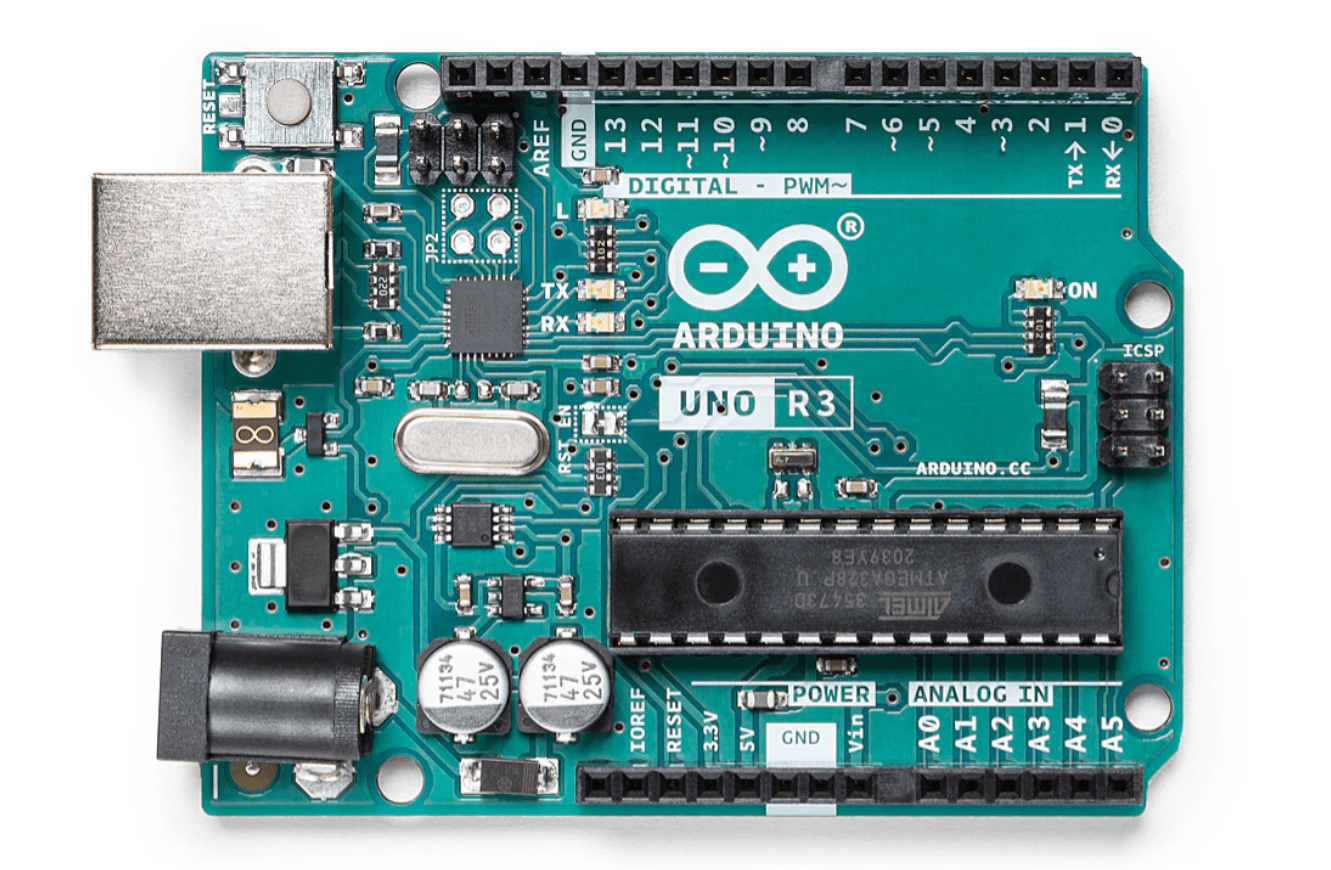

معرفی Arduino Uno
Arduino Uno یک برد میکروکنترلری است که بر پایه ATmega328P طراحی شده است. این برد دارای:
-
14 پین دیجیتال ورودی/خروجی (که 6 عدد از آنها میتوانند خروجی PWM باشند)
-
6 ورودی آنالوگ
-
یک رزوناتور سرامیکی 16 مگاهرتز (CSTCE16M0V53-R0)
-
اتصال USB
-
جک تغذیه
-
هدر ICSP
-
دکمه ریست
برد شامل همه چیزهایی است که برای پشتیبانی از میکروکنترلر نیاز دارید. کافی است آن را با کابل USB به کامپیوتر وصل کنید یا از طریق آداپتور AC-DC یا باتری تغذیه کنید تا شروع به کار کند. شما میتوانید با Uno خود آزمایش و پروژههای خود را اجرا کنید، و در بدترین حالت اگر مشکلی پیش آمد، میتوانید چیپ را با هزینهای کم تعویض کرده و دوباره شروع کنید.
نمایشگر تعاملی برد

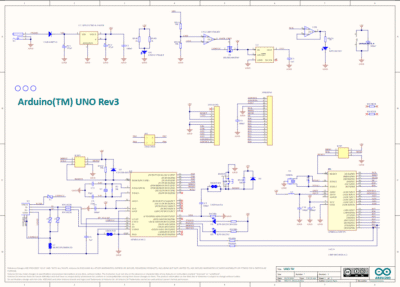

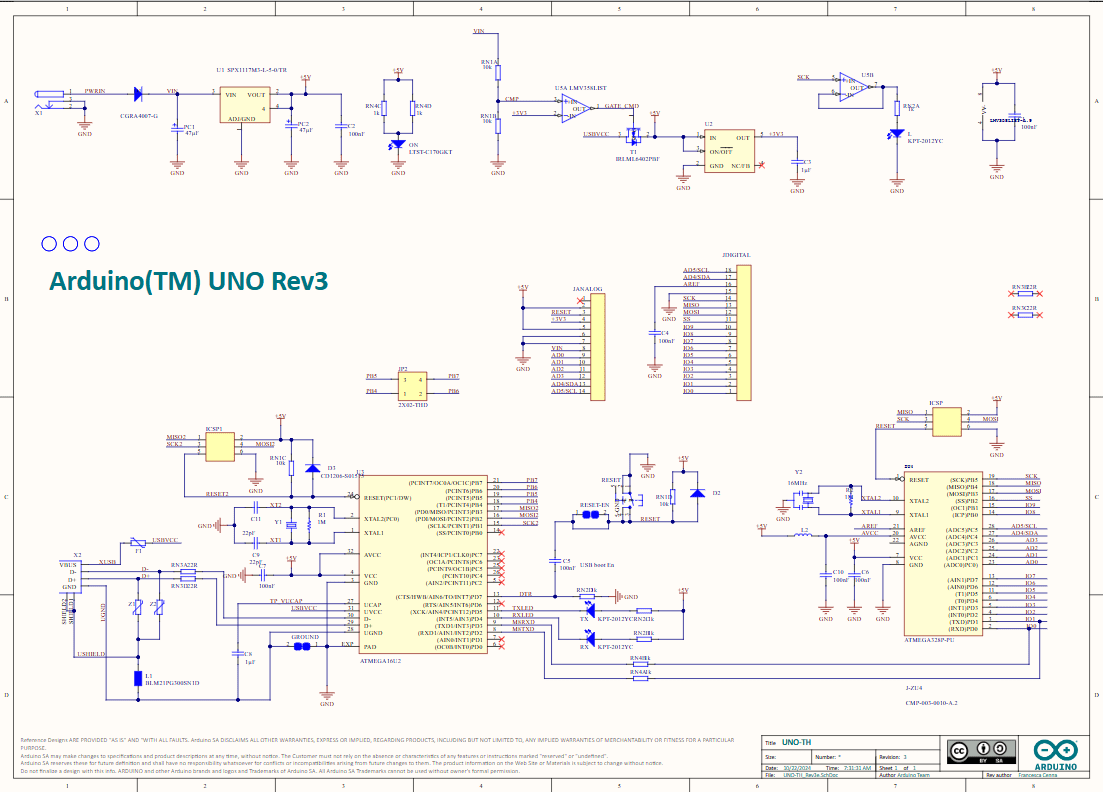

SCH

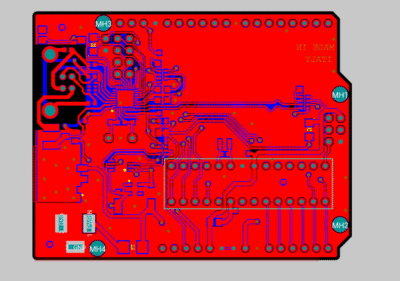

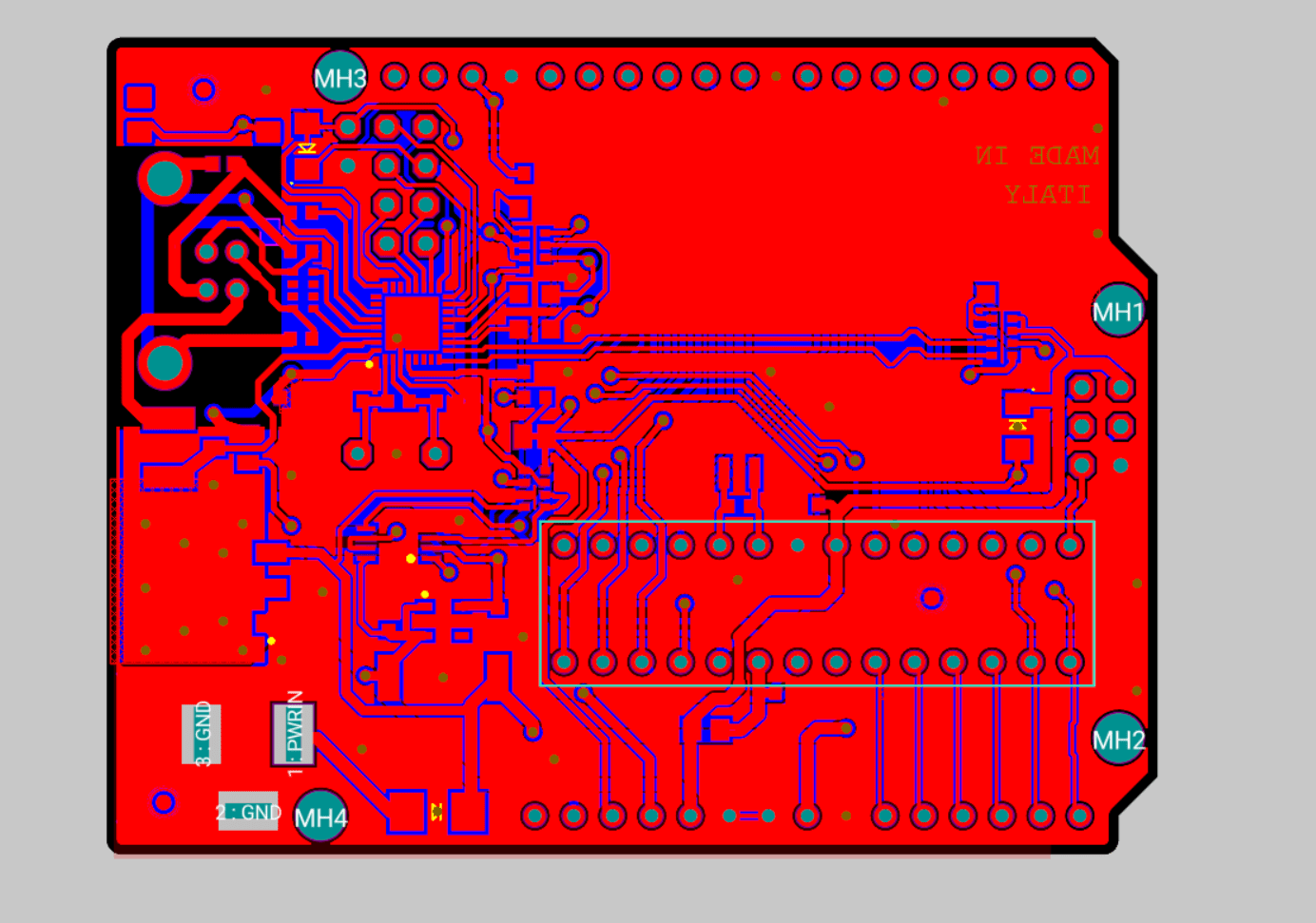

PCB
نام “Uno” به معنای یک در زبان ایتالیایی است و برای اشاره به انتشار نسخه 1.0 نرمافزار Arduino IDE انتخاب شده است. برد Uno و نسخه 1.0 نرمافزار Arduino بهعنوان نسخه مرجع Arduino شناخته میشوند و اکنون با نسخههای جدیدتر جایگزین شدهاند. Uno اولین برد در سری بردهای USB Arduino است و مدل مرجع پلتفرم Arduino محسوب میشود. برای مشاهده لیست کامل بردهای فعلی، قدیمی یا منسوخشده، به فهرست بردهای Arduino مراجعه کنید.
| Microcontroller | ATmega328P |
|---|---|
| Operating Voltage | 5V |
| Input Voltage (recommended) | 7-12V |
| Input Voltage (limit) | 6-20V |
| Digital I/O Pins | 14 (of which 6 provide PWM output) |
| PWM Digital I/O Pins | 6 |
| Analog Input Pins | 6 |
| DC Current per I/O Pin | 20 mA |
| DC Current for 3.3V Pin | 50 mA |
| Flash Memory | 32 KB (ATmega328P) of which 0.5 KB used by bootloader |
| SRAM | 2 KB (ATmega328P) |
| EEPROM | 1 KB (ATmega328P) |
| Clock Speed | 16 MHz |
| LED_BUILTIN | 13 |
| Length | 68.6 mm |
| Width | 53.4 mm |
| Weight | 25 g |
