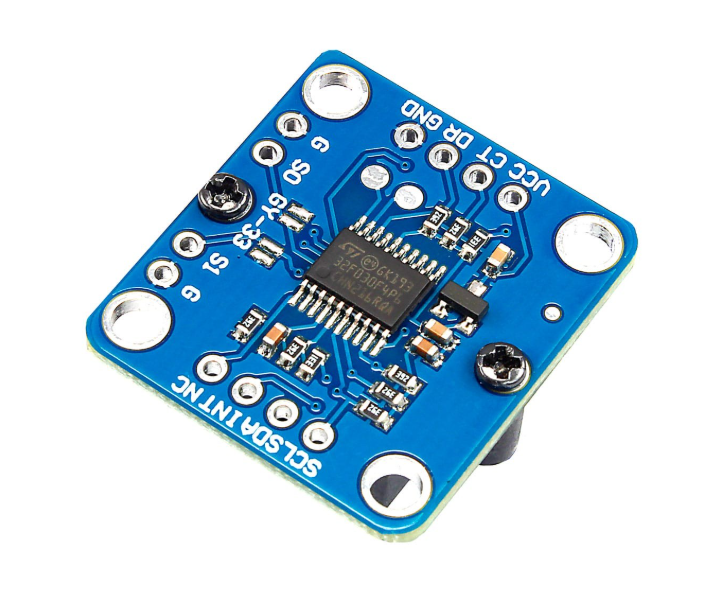

توضیحات محصول ماژول سنسور تشخیص رنگ GY-33 (TCS34725)

ماژول GY-33 یک سنسور کم‌هزینه و دقیق برای تشخیص رنگ است که با ولتاژ 5-3 ولت کار می‌کند و مصرف انرژی پایینی دارد. این ماژول اندازه کوچکی دارد و نصب و راه‌اندازی آن بسیار ساده است، به همین دلیل برای پروژه‌های آموزشی، رباتیک و سیستم‌های تشخیص رنگ گزینه‌ای مناسب محسوب می‌شود.

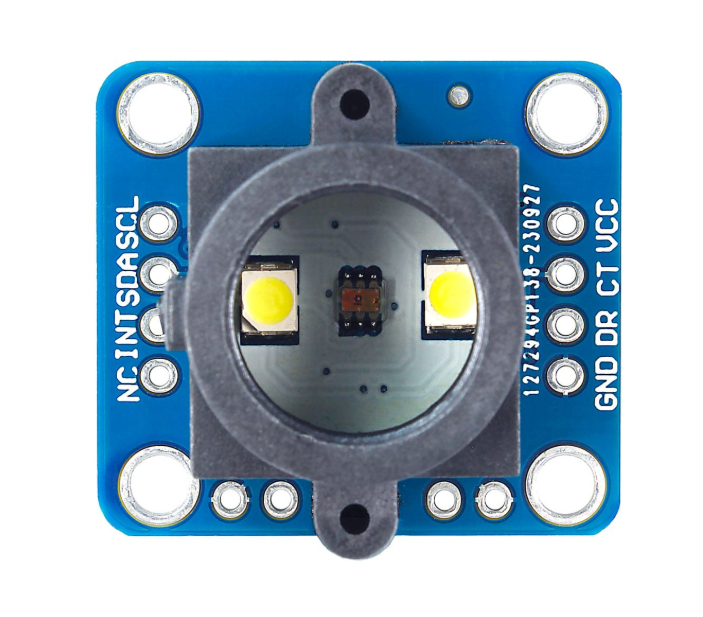

شیوه عملکرد ماژول به این صورت است که LED روی برد نور را به سطح مورد نظر تابانده و نور بازتاب‌شده پس از عبور از فیلتر توسط سنسور اندازه‌گیری می‌شود و نسبت مقادیر RGB استخراج شده و رنگ تشخیص داده می‌شود.

این ماژول دو حالت کاری دارد:

۱. حالت ارتباط MCU با پروتکل I2C

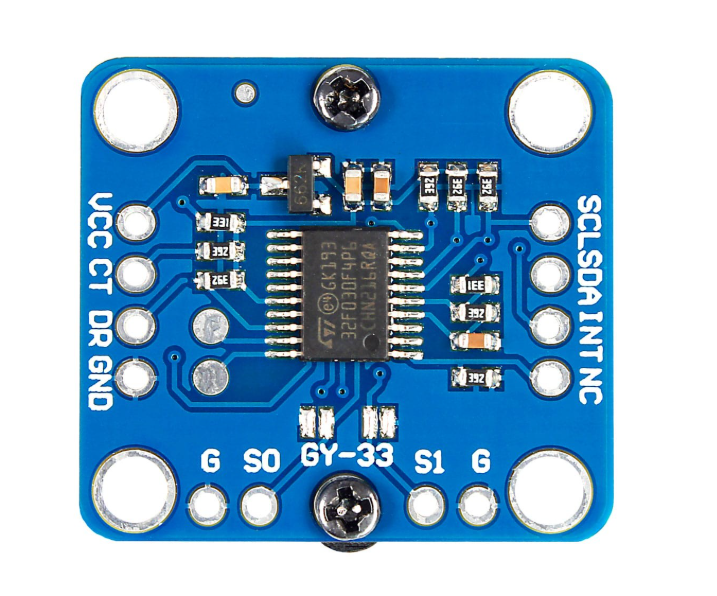

• با اتصال پایه PinA (S0) به GND فعال می‌شود

• پشتیبانی از فرکانس I2C بین 40Khz تا 200Khz

• فاصله زمانی خواندن داده‌ها کمتر از 10Hz

• پشتیبانی از تنظیم روشنایی LED و کالیبراسیون وایت‌بالانس

۲. حالت کنترل مستقیم چیپ سنسور

• با اتصال پایه PinB (S1) به GND فعال می‌شود

• دسترسی مستقیم به پایه‌های INT، SCL و SDA

• امکان تنظیم مستقیم چیپ سنسور توسط کاربر

• قابلیت کنترل شدت نور LED از طریق I2C یا UART

کاربردهای رایج

• ربات‌های هوشمند

• تجهیزات آموزشی و آزمایشگاهی

• تست رنگ در خطوط تولید

• رنگ‌سنج‌ها

• بررسی و تشخیص رنگ LED

مشخصات فنی ماژول سنسور تشخیص رنگ GY-33

• نوع سنسور: TCS34725 با کانال‌های RGBC

• رابط ارتباطی: UART یا I2C

• ولتاژ کاری: 5-3 ولت

• نرخ ارتباط سریال: 9600bps و 115200bps (قابل تنظیم)

• قابلیت تشخیص: تا 7 رنگ مختلف

• دارای فیلتر جلوگیری از نور مادون‌قرمز (IR Blocking Filter)

• مصرف انرژی پایین

• خروجی مستقیم مقادیر RGB برای میکروکنترلر
