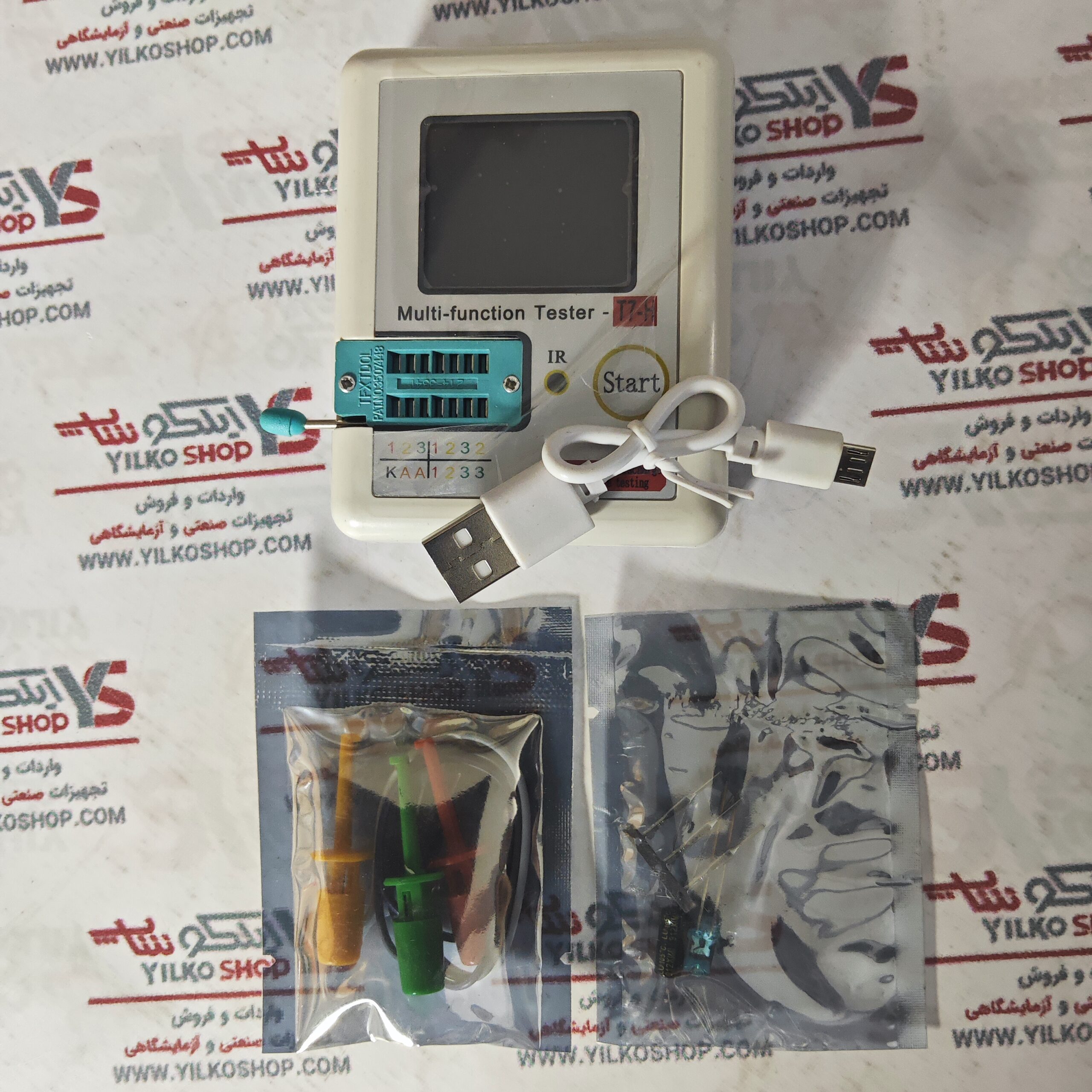

تستر قطعات الکترونیکی LCR-T7H

تستر قطعات الکترونیکی LCR-T7H یک تستر کوچک و جامع برای هرنوعی از قطعات الکترونیکی اصلی از جمله دمقاومت، خازن، سلف، دیود، ترانزیستور، SCR و تیوپ تاثیر میدان MOS است.

تستر قطعات الکترونیکی LCR-T7H میتواند بصورت خودکار مقدار دقیق داده ها را بخواند و به همین دلیل استفاده از آن بسیار آسان است و برای استفادۀ علاقه‌مندان به الکترونیک ، توسعه دهندگان الکترونیک، طراحان و تعمیر کاران الکترویک بسیار انتخاب مناسبی است.

تستر قطعات الکترونیکی LCR-T7H میتواند نوع قطعه ، قطب ها ، خروجی پین ،HFE، ولتاژ درشولد و ظرفیت خازنی اتصال در تیوپ تاثیر میدان را تشخیص دهد.

مشخصات فنی تستر قطعات الکترونیکی LCR-T7H :

محصول شرکت FNIRSI

شارژی

دارای نمایشگر رنگی

ابعاد ال سی دی :  ۱۲۸*۱۶۰

دارای نور پس زمینه

گستره های اندازه‌گیری:

مقاومت: ۰.۱Ω-۵۰MΩ / خازن: ۲۵PF تا ۱۰۰mF / سلف: ۰.۰۱mh تا ۲۰ هانری

مقاومت: ≤۰.۰۱Ω / رزولوشن اندازه‌گیری مقاومت: ۰.۰۱ اهم / بزرگترین مقاومت قابل اندازه‌گیری: ۵۰ مگااهم

***اندازه‌گیری ESR دارد.***

در ترانزیستورهای BJT:

اندازه‌گیری HFE / اندازه‌گیری Base-Emitter Voltage/ اندازه‌گیری Collector Current / اندازه‌گیری Collector Cut-off Current / اندازه‌گیری Collector Short Current /اندازه‌گیری Forward Voltage of Protecting Diode

در تزانزیستورهای JFET:

اندازه‌گیری Gate Capacitance / اندازه‌گیری Drain Current / اندازه‌گیری Gate Source Threshold Current / اندازه‌گیری Forward Voltage of Protecting Diode

در Mosfet:

اندازه‌گیری Gate Capacitance / اندازه‌گیری Drain Source On Resistance / اندازه‌گیری Gate Source Threshold Current / اندازه‌گیری Forward Voltage of Protecting Diode

در  IGBT:

اندازه‌گیری Drain Current / اندازه‌گیری Gate Source Threshold Current / اندازه‌گیری Forward Voltage of Protecting Diode

در تریستور و ترایاک: اندازه‌گیری Gate Trigger Voltage

در باطری: به دست اوردن پلاریته باطری ولتاژ باطری : ۰.۱ ولت الی ۴.۵ ولت

در دیود : ولتاژ مستقیم >۴.۵ ولت / اندازه‌گیری Forward Voltage / اندازه‌گیری Diode Capacitance / اندازه‌گیری Reverse Current

در دیود زنر : ولتاژ مستقیم ۰.۰۱ الی ۴.۵ ولت / ولتاژ معکوس : ۰.۰۱ الی ۳۰ ولت

!!! نکته مهم در تست دیود زنر:!!!

لطفا با دقت به تصاویر محصول دقت شود. در قسمت زنر فقط باید دیود زنر و فقط در جهت مشخص شده تست نمود.

در واقع تست هر قطعه دیگر در این محل و یـــــا اتصال معکوس دیود زنر، منجر به سوختن تستر  T7 خواهد شد.
