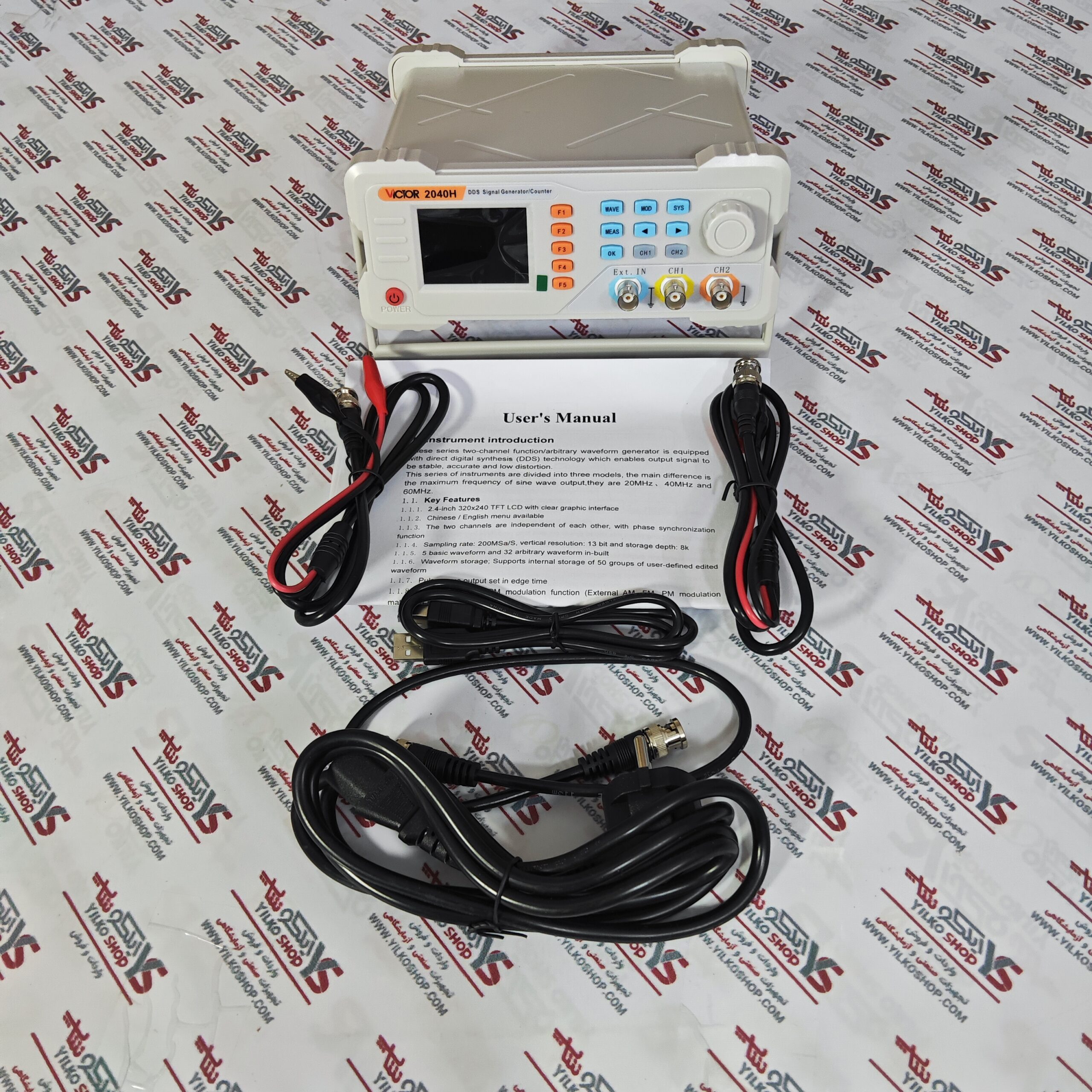

فانکشن ژنراتور ویکتور مدل VC2040H یک دستگاه دوکاناله دیجیتال است که با بهرهگیری از فناوری DDS قادر است انواع سیگنالها از جمله سیگنال تابعی، موج دلخواه، پالس، Sweep، شمارنده و فرکانسسنج را تولید کند. این دستگاه مجهز به صفحه نمایش رنگی TFT 2.4 اینچی با رزولوشن 320×240 است و امکان مشاهده همزمان پارامترهای هر دو کانال (CH1 و CH2) را فراهم میکند، در حالی که خروجی هر کانال بهطور مستقل قابل تنظیم است.محدوده فرکانس این ژنراتور از 1Hz تا 100MHz با دقتی بسیار بالا (رزولوشن 0.01µHz) است و دامنه خروجی آن بین 2mVpp تا 20Vpp قرار دارد. علاوه بر این، (Duty Cycle) هر کانال با تفکیک 0.1٪ قابل تنظیم است. دستگاه امکانات پیشرفتهای مانند بازتولید شکل موج سفارشی، تنظیم افست DC، همگامسازی کانالها و حفاظت در برابر اتصال کوتاه دارد و کاربران میتوانند از طریق USB آن را کنترل کرده و تا 100 گروه پارامتر ذخیرهشده را بازخوانی کنند.
| Model | 2015H | 2040H | 2060H |
|---|---|---|---|
| Sine wave | 1µHz~20MHz | 1µHz~40MHz | 1µHz~60MHz |
| Square wave | 1µHz~15MHz | ||
| Trigonometric wave | 1µHz~15MHz | ||
| Pulse wave | 100µHz~6MHz | ||
| Arbitrary wave | 1µHz~6MHz | ||
| Resolution | 1µHz | ||
| Accuracy | ±20ppm | ||
| Stability | ±1ppm/3Hours | ||
| Waveform characteristic | |||
| Length | 8192 points | ||
| Sampling rate | 200MSa/s | ||
| Vertical resolution | 13 bits | ||
| Sine wave | Suppression | ≥45dBc(<1MHz); ≥40dBc(1MHz~20MHz) | |
| Total distortion | <0.8%(20Hz~20kHz, 0dBm) | ||
| Square wave | Rise/fall time | <20ns | |
| Overshoot | <5% | ||
| Duty cycle | Frequency<100kHz: 1%~99% | ||
| 100kHz≤Freq≤5MHz: 20%~80% | |||
| 5MHz<Freq: 40%~60% (0.1% resolution) | |||
| Pulse wave | Pulse width | Min 20ns; 1ns resolution | |
| Edge jump time | Min 20ns | ||
| Overshoot | <5% | ||
| Shake | 6ns ±0.1% cycle | ||
| Sawtooth wave | Linearity | ≥98%(0.01Hz~10kHz) | |
| Symmetry | 0.0~100.0% (0.1% resolution) | ||
