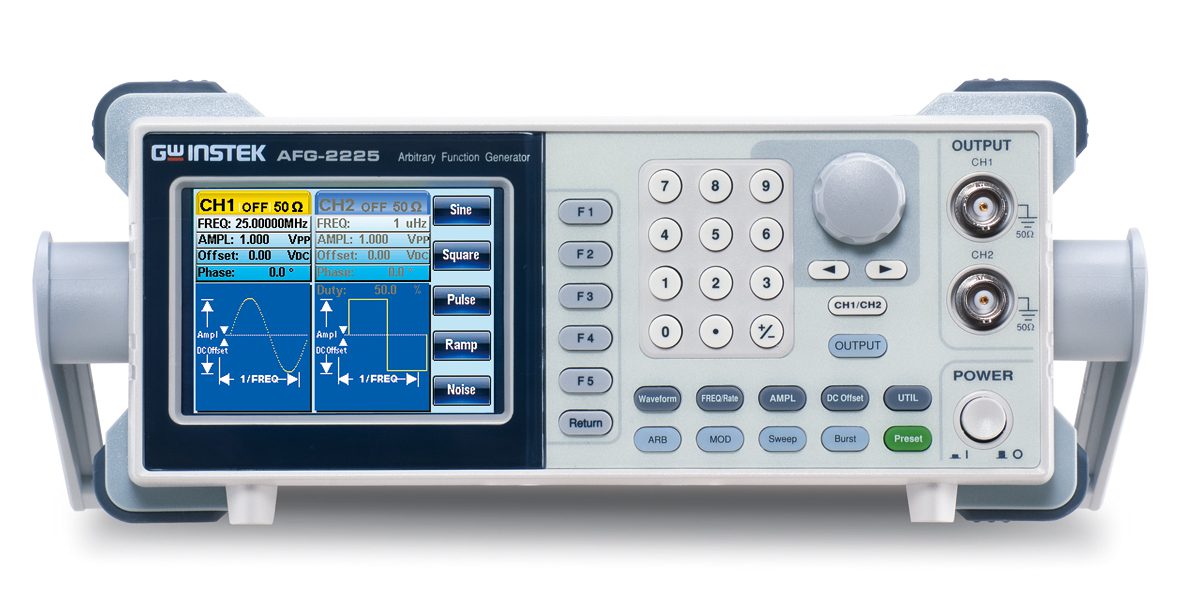

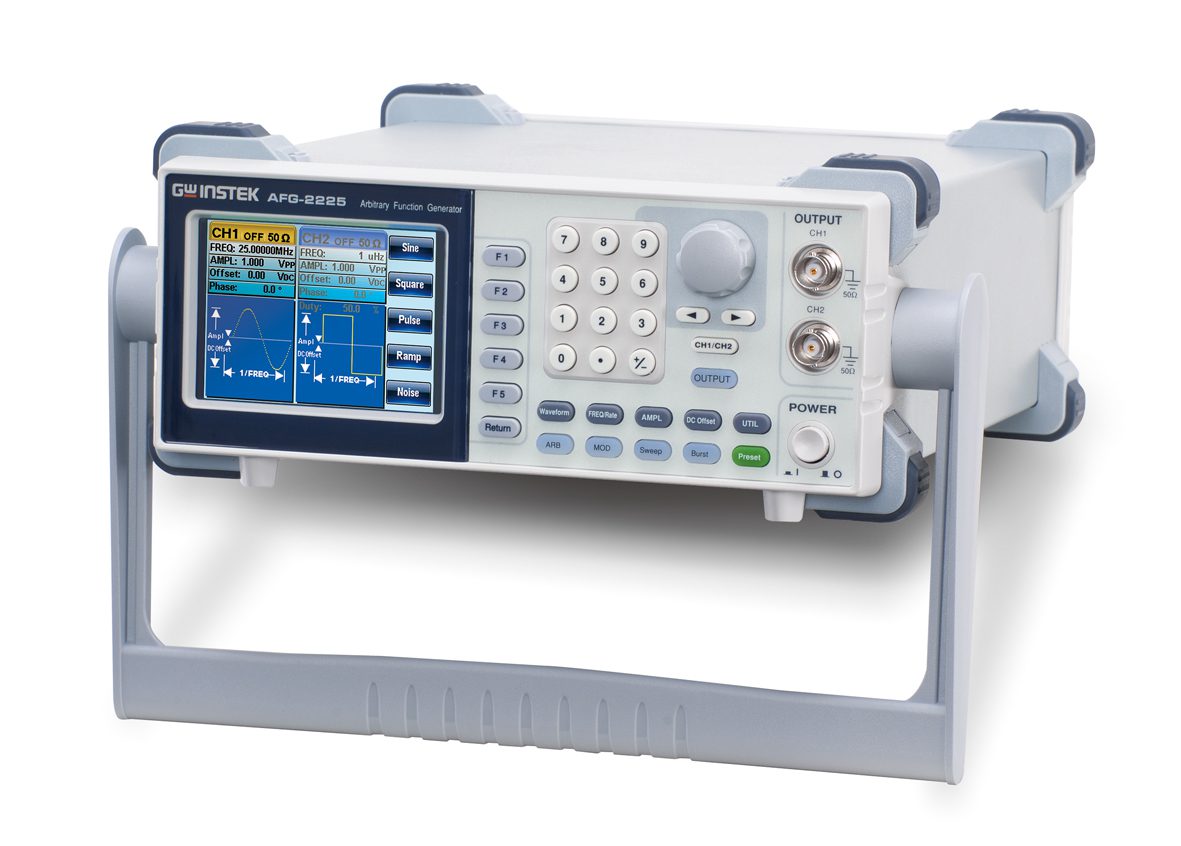

فانکشن ژنراتور گودویل مدل AFG-2225 یک دستگاه دقیق و چندمنظوره برای تولید انواع سیگنالهای الکتریکی است که با دو کانال مستقل و پهنای باند 25MHz طراحی شده است. این دستگاه قادر به تولید سیگنالهای سینوسی، مربعی، مثلثی، دندانه ارهای، پالسی و دلخواه (Arbitrary) با رزولوشن عمودی 10bit و دقت فرکانسی 1µHz میباشد. قابلیت تنظیم دقیق دامنه خروجی تا 10Vp-p، تنظیم آفست تا 5V± و کنترل duty cycle از 1% تا 99%، امکان شبیهسازی دقیق شرایط مدار و تولید پالسهای خاص را فراهم میکند.این ژنراتور تابع از مدولاسیونهای AM، FM، PM، FSK و Sweep پشتیبانی میکند و دارای شمارنده فرکانس داخلی تا 150MHz است. صفحهنمایش 3.5 اینچی TFT LCD اطلاعات سیگنال را بهصورت واضح نمایش میدهد و از طریق پورت USB میتوان دستگاه را به رایانه متصل کرده و شکلموجهای دلخواه را ایجاد یا فایلهای CSV را بارگذاری کرد.
اقلام همراه دستگاه
- سیم تست GTL-110×2
- یک عدد کابل برق جهت اتصال به برق شهری 230 ولت
- دفترچه راهنما
| Channel | 2 |
|---|---|
| Output signals | Sinus, Block Wave, Sawtooth, Noise, Arbitrary Wave Shapes |
| Frequency range (Sine, Block) | 0.1µHz-25MHz |
| Sample Rate | 120MSa/s |
| Waveform length | 4k points |
| Vertical resolution | 10bit |
| Horizontal resolution | 1µHz |
| Stability / precision | ± 20ppm |
| Amplitude range | 0-10Vp-p |
| Impedance | 50Ω |
| Duty cycle range (square wave) | 1%~99% (≤ 100kHz) 10% ~ 90% (≤ 1MHz) 50% (≤ 25M Hz) |
| Modulation | AM / FM / Sweep / FSK / PM / SUM |
| Frequency counter | 5-150 MHz (3mVrms-30Vrms) |
| Memory | 10slots |
| Connectivity | USB (Host and Device) |
| Display | 3.5″TFT LCD |
| Dimensions | 266x107x293mm |
| Weight | 2.5kg |
