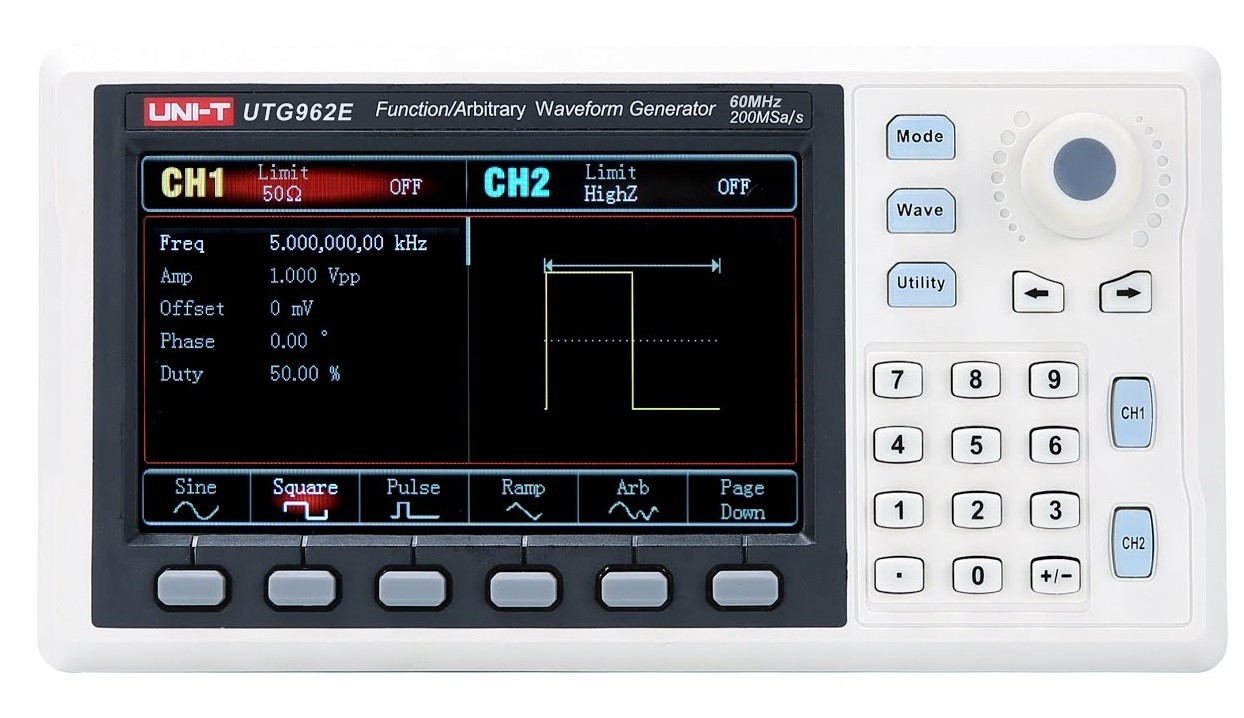

فانکشن ژنراتور یونی-تی (UNI-T) UTG962E

فانکشن ژنراتور یا سیگنال ژنراتور یا پالس ژنراتور دستگاهی است که بوسیله ی آن می توان موج الکتریکی با شکل موج های مختلف از جمله سینوسی، مربعی ، دندان اره ای و مثلثی و یا سایر انواع شکل موجها را تولید نمود.

فانکشن ژنراتور یونی-تی مدل UTG962E دارای دو خروجی جداگانه می باشد و توانایی ایجاد فرکانس تا ۶۰ مگاهرتز را دارد.

فانکشن ژنراتور یونی-تی مدل UTG962E یک مولد تابع ۱۴ بیتی و دارای دو خروجی جداگانه با پهنای باند ۶۰ مگاهرتز است.

فانکشن ژنراتور یونی-تی مدل UTG962E از فناوری سنتز دیجیتال مستقیم  DDS برای تولید شکل موج های پایدار و دقیق استفاده می کند. این فانکشن ژنراتور دارای ۲۴ شکل موج دلخواه داخلی است و می تواند تا ۲۶ شکل موج را نیز ذخیره کند.
با نرم افزار رایانه شخصی رایگان، می توان شکل موج های خود را ترسیم کرد و آنها را در ژنراتور تابع (فقط ویندوز) ذخیره کرد.

فرکانس خروجی ۶۰ مگاهرتز و ۲ کاناله بودن و نیز، ارائه چند نوع شکل موج از جمله سینوسی، مربع، رمپ، پالس، نویز، DC و دلخواه و نیز دارا بودن تابع مدولاسیون با استفاده آسان: AM، FM، PM، FSK و حتی قادر بودن به ذخیره سازی ۲۴ شکل موج دلخواه داخلی بطور غیر فرار، از عملکردهای شگفت انگیز این فانکشن ژنراتور کوچک است که کلاً به اندازۀ یک کف دست فضا اشغال می کند.

● شکل موج خروجی: سینوسی، مربع، پالس، سطح شیب دار، نویز، DC، دلخواه
● محدوده فرکانس خروجی: ۱μHz-30MHz
● فرکانس شمارشگر ۶ بیتی با باند پهن با دقت بالا، محدوده: ۱۰۰ مگاهرتز تا ۱۰۰ مگاهرتز
● دو کانال با عملکرد معادل
● نمایشگر ۴٫۳ اینچ TFT LCD

مشخصات فنی

• ۲ کانال
• نرخ نمونه برداری ۲۰۰MS/s
• وضوح عمودی ۱۴ بیت
• شکل موج سینوسی، مربع، پالس، سطح شیب دار، نویز، DC، دلخواه
• حالت های سوئیپ :لگاریتمی، خطی
• ویژگی های فرکانس:
  سینوسی ۱μHz~60MHz
  مربع ۱μHz~20MHz
  رمپ ۱μHz~400kHz
  پالس ۱μHz~20MHz
  دلخواه ۱μHz~10MHz
• تفکیک پذیری: ۱μHz
• صحت در ۹۰ روز کارکرد: ± ۵۰ppm و در عرض ۱ سال ± ۱۰۰ppm
• ۱۸ ~ ۲۸ ℃
• ویژگی های خروجی
• امپدانس ۵۰Ω/High Z
• دامنه دامنه ۱mVpp~10Vpp (50Ω)؛ ۲mVpp~20Vpp (Z بالا)
• محدوده افست DC (AC+DC) ± ۵V (50Ω)؛ ± ۱۰ ولت (Z زیاد)
• وضوح دامنه ۱ میلی ولت

• ویژگیهای عمومی:
  – تغذیه با برق ۱۰۰ الی ۲۴۰ ولت متناوب ۵۰ هرتز الی ۶۰ هرتز
  – صفحه نمایش ۴٫۳ اینچی TFT LCD (480×۲۷۲)
  – رنگ محصول سفید و خاکستری
  – وزن خالص محصول ۰٫۳۳ کیلوگرم
  – اندازه محصول ۱۷۲mm x 90mm x 68mm
  – لوازم جانبی استاندارد: کابل رابط USB، سیم برق، کابل BNC با گیره سوسماری

ضمانت:

• اصالت و سلامت کالا
• گارانتی یک ساله
