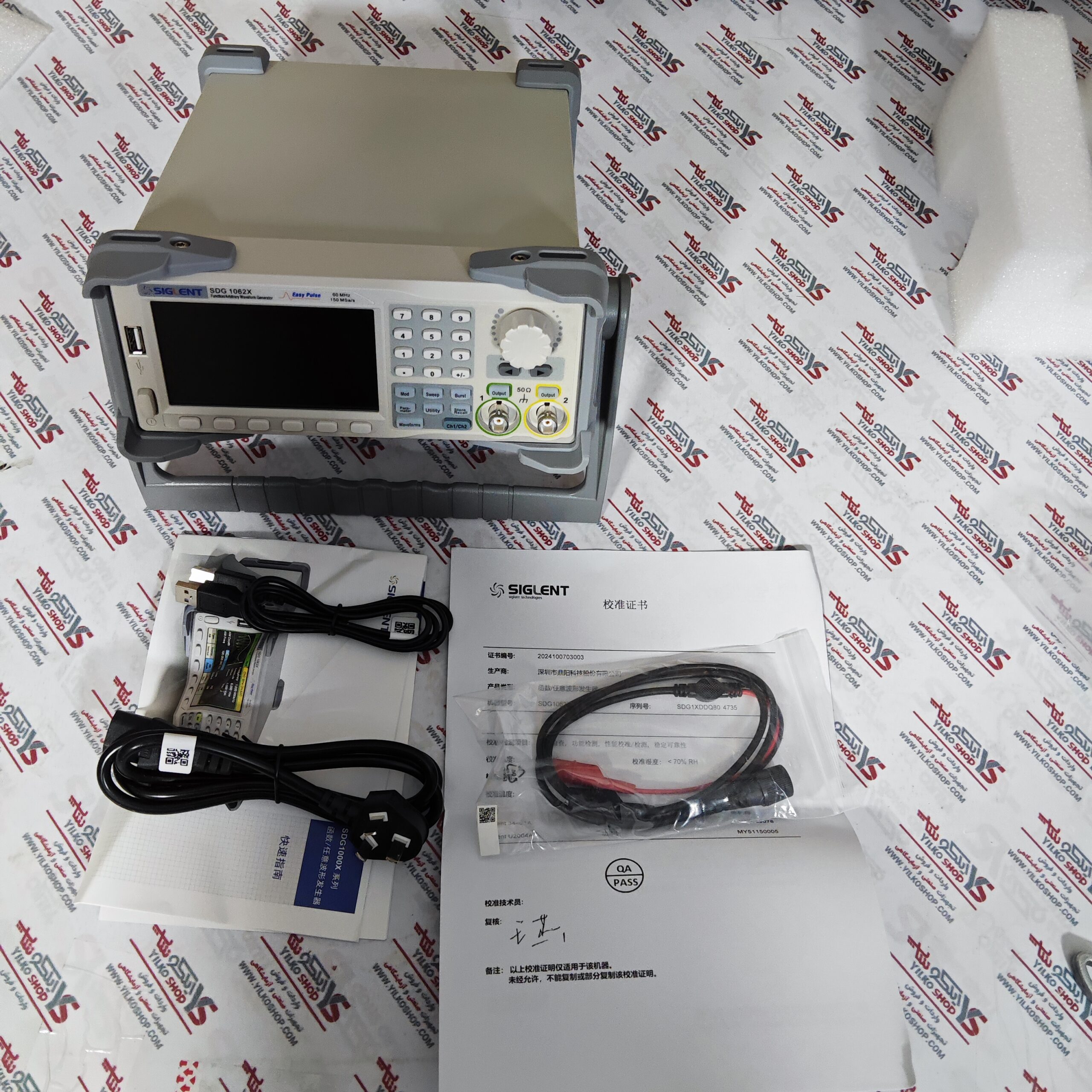

فانکشن ژنراتور 60 مگاهرتز 2کانال SIGLENT مدل SDG1062X

فانکشن ژنراتور تابع سری SDG 1000X برند SIGLENT مدل SDG1062X سیگلنت مجموعه ای از ژنراتورهای شکل موج با عملکرد دو کاناله / دلخواه با مشخصاتی است که حداکثر پهنای باند حداکثر 60 مگاهرتز، نرخ نمونه برداری 150 MSa/s و وضوح عمودی 14 بیتی را شامل می شود.

با فناوری TrueArb SIGLENT، ژنراتور مزایای فناوری DDS را حفظ می کند و در عین حال بر نقاط ضعف جدی لرزش و اعوجاج DDS غلبه می کند.

از آنجایی که فناوری TrueArb شکل موج دلخواه را به صورت نقطه به نقطه تولید می کند، هر نقطه داده برای تولید سیگنال خروجی که در حافظه ذخیره شده است استفاده می شود. نقاط تاریخ از دست نمی‌روند یا تکرار نمی‌شوند و شکل موج‌های دلخواه دارای لرزش بسیار کم (<150ps) هستند. ژنراتور تابع SIGLENT مدل SDG1062X از تجهیزات اتوماسیون صنعتی است.

ویژگی های کلیدی فانکشن ژنراتور تابع سری SDG 1000X برند SIGLENT مدل SDG1062X سیگلنت

• مدار ویژه برای تابع موج مربعی، می تواند امواج مربعی تا 60 مگاهرتز با جیتر کمتر از 300 ps + 0.05 ppm در دوره تولید کند.
• انواع مدولاسیون آنالوگ و دیجیتال: AM، DSB-AM، FM، PM، FSK، ASK، PSK و PWM
• عملکردهای Sweep and Burst
• تابع ژنراتور هارمونیک
• تابع ترکیب شکل موج
• فرکانس شمار با دقت بالا
• رابط های استاندارد: میزبان USB، دستگاه USB (USBTMC)، LAN (VXI-11)
• رابط اختیاری: GPIB
• صفحه نمایش 4.3 اینچی TFT-LCD

مزایای فانکشن ژنراتور سری SDG 1000X برند SIGLENT مدل SDG1062X سیگلنت

• کانال های خروجی دوگانه یکسان با عملکرد بالا: قادر به خروجی سیگنال های بزرگ در فرکانس های بالا. دو کانال، دامنه 20 Vpp را می توان تا 10 مگاهرتز تضمین کرد.
• فناوری نوآورانه EasyPulse: هنگامی که یک شکل موج پالس توسط یک ژنراتور DDS معمولی تولید می‌شود، اگر نرخ نمونه‌برداری مضرب مربوط به عدد صحیح فرکانس خروجی نباشد، یک ساعت حرکتی ایجاد می‌شود. فناوری SDG1000X EasyPulse با موفقیت بر این ضعف در طراحی های DDS غلبه کرده و به تولید شکل موج های پالس با لرزش کم کمک می کند.
• فناوری خلاقانه TrueArb: برای شکل‌های موج دلخواه، TrueArb نه تنها تمام مزایای DDS سنتی را دارد، بلکه احتمال اینکه DDS ممکن است باعث لرزش و اعوجاج جدی شود را نیز از بین می‌برد.

تکنیک اختصاصی EasyPulse & TrueArb به رفع نقاط ضعف ذاتی فانکشن ژنراتور DDS سنتی هنگام تولید شکل موج پالس کمک می کند و فانکشن ژنراتور مربعی ویژه قادر به تولید شکل موج مربعی تا فرکانس 60 مگاهرتز با جیتر کم است.

با این مزایا، SDG1062X می‌تواند انواع سیگنال‌های با وفاداری بالا/سیگنال‌های لرزش پایین را در حالی که نیازهای رو به رشد طیف گسترده‌ای از برنامه‌های پیچیده و متنوع را برآورده می‌کند، در اختیار کاربران قرار دهد.
