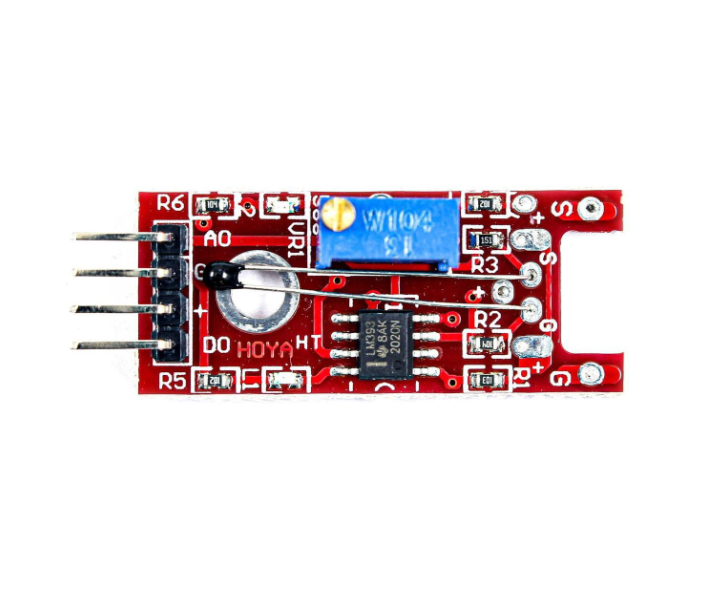

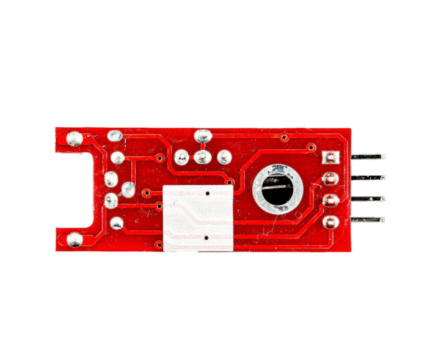

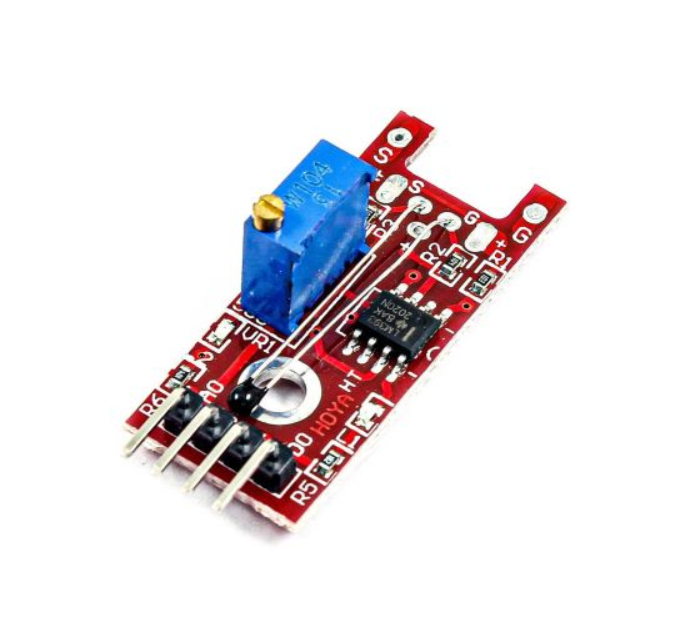

این ماژول شامل ۳ بخش اصلی روی برد خود است. بخش اول سنسور است که وظیفه دارد دمای محیط را اندازهگیری کرده و یک سیگنال آنالوگ به بخش دوم یعنی تقویتکننده ارسال کند. سیگنال در این قسمت تقویت شده و به خروجی آنالوگ ماژول منتقل میشود.
بخش سوم مقایسهگر (Comparator) است که اگر مقدار سیگنال از یک مقدار مشخص بیشتر شود، پین خروجی دیجیتال و LED را روشن میکند.
شما میتوانید با تنظیم پتانسیومتر چند دور، دمای آستانه را کنترل کنید.
نکته: این ماژول دارای یک حسگر NTC است که مقاومت آن با افزایش دما کاهش مییابد. بنابراین ولتاژ خروجی آنالوگ نسبت معکوس با دمای محیط دارد. یعنی هرچه دمای محیط بالاتر برود، ولتاژ خروجی آنالوگ کمتر میشود.
ویژگیهای ماژول سنسور دمای دیجیتال KY-028
-
محدوده اندازهگیری دما: °55- تا °125+
-
محدوده تشخیص دما: 20 تا 80 درجه سانتیگراد
-
امکان تعویض سنسور NTC با نوع ضدآب برای اندازهگیری دمای مایعات
-
دارای خروجی آنالوگ و دیجیتال
