توضیحات

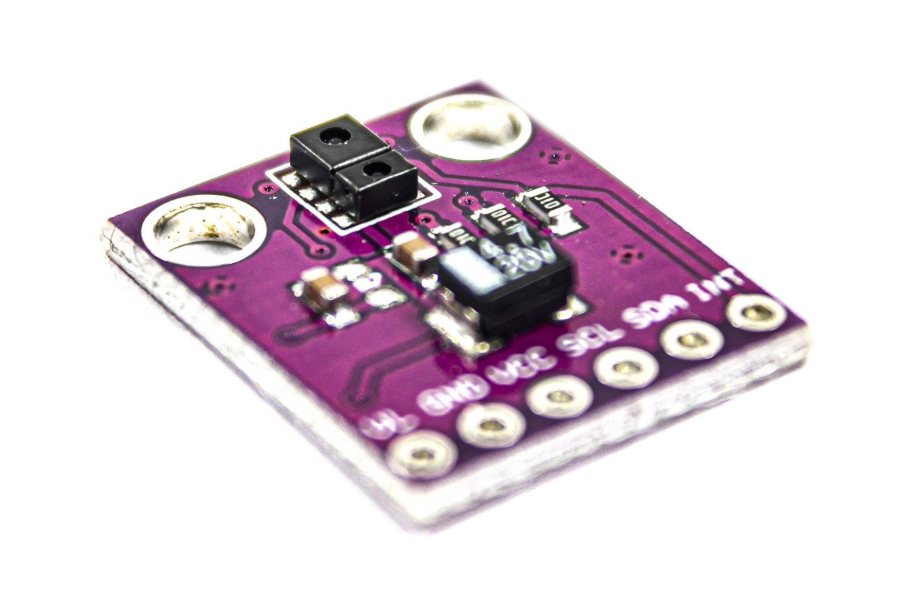

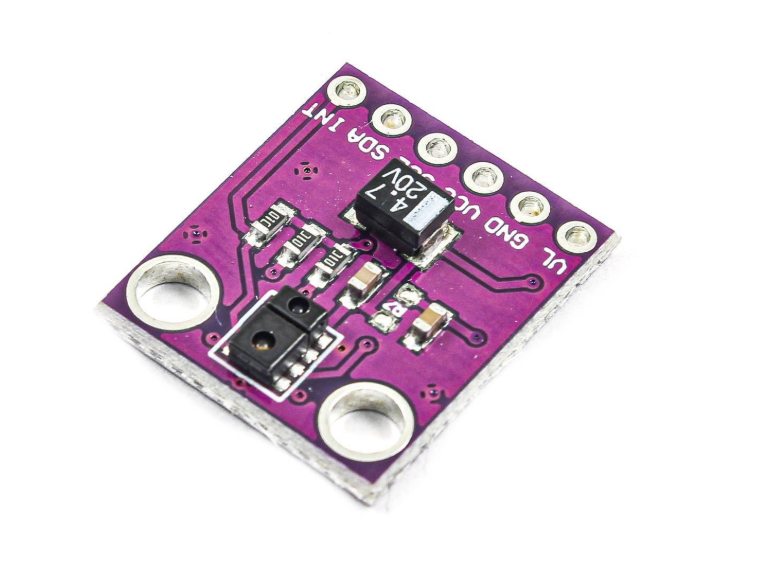

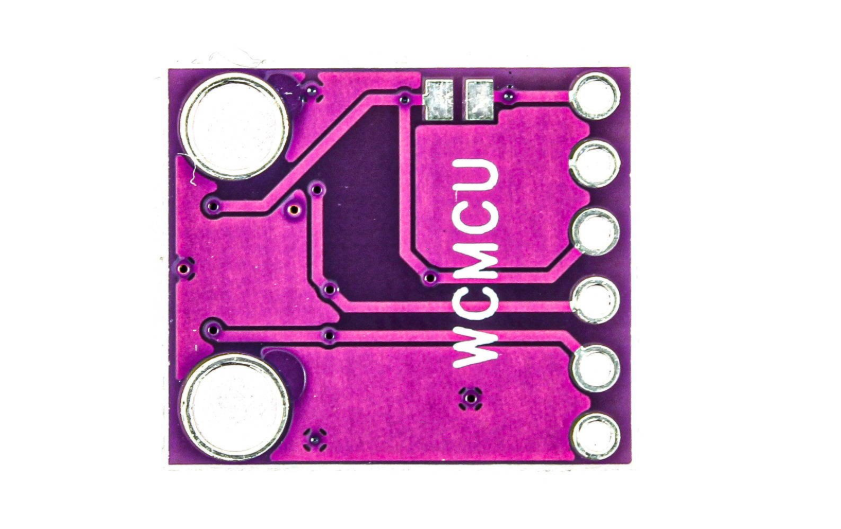

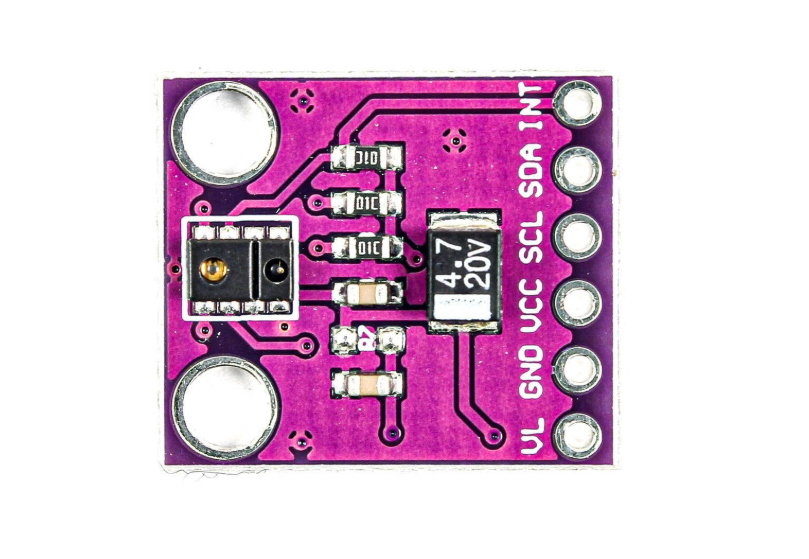

این ماژول بر پایه چیپ APDS-9930 ساخته شده است؛ یک سنسور نور محیط (ALS) و سنسور مجاورت با خروجی دیجیتال و رابط I2C که همراه با LED مادونقرمز (IR LED) در یک پکیج 8 پینی ارائه میشود.
سنسور نور محیط از دو فوتودیود استفاده میکند تا پاسخ چشم انسان را شبیهسازی کرده و در شدت نور بسیار کم تا 0.01 لوکس عملکرد عالی داشته باشد. این حساسیت بالا باعث میشود سنسور بتواند پشت شیشههای تیره نیز کار کند.
سنسور مجاورت این ماژول کاملاً کالیبره شده و توانایی تشخیص اجسام تا فاصله 100 میلیمتر را دارد؛ بنابراین نیازی به کالیبراسیون کارخانهای در تجهیزات نهایی نیست. عملکرد سنجش فاصله از نور شدید خورشید تا اتاقهای تاریک پایدار و قابلاعتماد است.
وجود لنزهای میکرو-اپتیک داخلی، بازده ارسال و دریافت نور مادونقرمز را افزایش داده و مصرف انرژی را کاهش میدهد. همچنین یک ماشین حالت داخلی اجازه میدهد سنسور بین اندازهگیریهای نور محیط و مجاورت وارد حالت کممصرف شود تا انرژی کلی مصرفی کاهش یابد.
مشخصات
-
دارای سنسور نور محیط، LED مادونقرمز و سنسور مجاورت در یک ماژول نوری
-
سنجش نور محیط (ALS)
-
شبیهساز پاسخ چشم انسان
-
وقفه قابلبرنامهریزی با حد بالا و پایین
-
حساسیت بسیار بالا برای استفاده پشت شیشه تیره
-
کالیبرهشده برای تشخیص فاصله تا 100 میلیمتر
-
LED مادونقرمز داخلی + درایور SYNCHRONOUS
-
تایمر انتظار قابلبرنامهریزی
-
دارای پین وقفه اختصاصی
ویژگیها
-
چیپ: APDS-9930
-
ولتاژ ورودی: 2.8 تا 3.8 ولت
-
نوع خروجی: دیجیتال
-
ADC داخلی: 16 بیت
-
رزولوشن نور: 0.01 لوکس
-
رابط: I2C (فست مود)
-

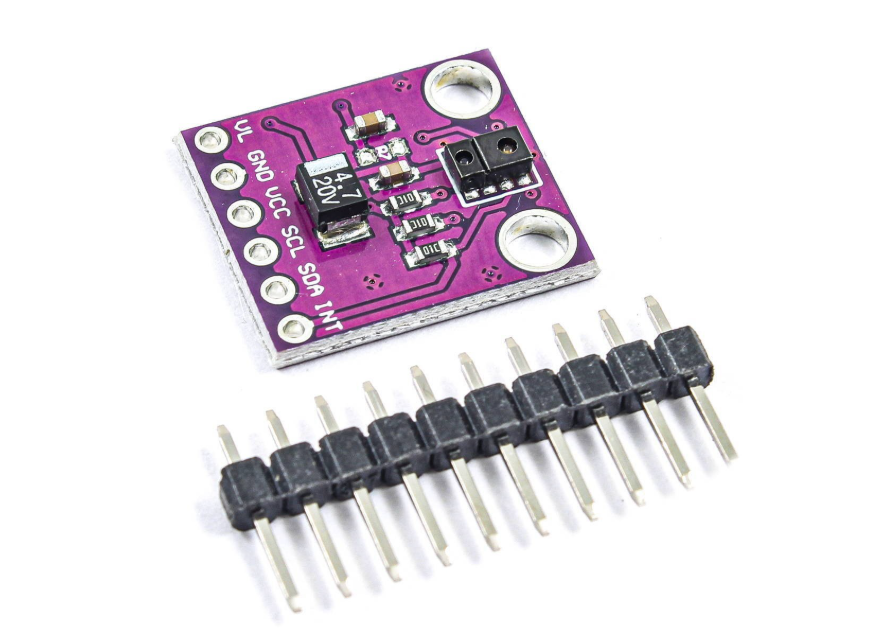

تعداد پین: 6 پین
-
دمای کاری: 30- تا 85+ درجه سانتیگراد
-
دمای ذخیرهسازی: 40- تا 85+ درجه سانتیگراد
-
ابعاد: 18×20 میلیمتر
