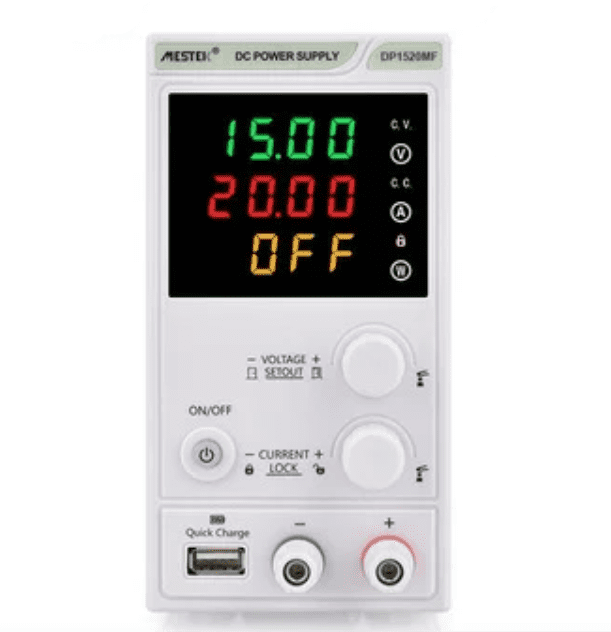

معرفی منبع تغذیه حرفهای MESTEK DP1520MF
منبع تغذیه DP1520MF از برند معتبر MESTEK یک پاورساپلای آزمایشگاهی دقیق، پایدار و قابلاعتماد است که برای تعمیرکاران موبایل، مهندسان الکترونیک، کارگاههای فنی و تجهیزات تست حرفهای طراحی شده است. این مدل با ارائهی جریان بالا و ریپل بسیار کم، گزینهای عالی برای تغذیه انواع بردها و مدارهای حساس محسوب میشود.
ویژگیهای کلیدی محصول
- ولتاژ خروجی قابل تنظیم
قابلیت تنظیم ولتاژ از 0 تا 15 ولت، مناسب برای انواع پروژههای الکترونیکی.
- جریان خروجی قدرتمند
خروجی 0 تا 20 آمپر واقعی، ایدهآل برای مصرفکنندههای جریان بالا و تست مدارهای سنگین.
- نمایشگر دیجیتال 4 رقمی
مجهز به نمایشگر شفاف و دقیق برای نمایش لحظهای جریان و ولتاژ با وضوح عالی.
- دقت و پایداری بالا
خطای ولتاژ: حداکثر 0.1٪ + 5mV
خطای جریان: حداکثر 0.01٪ + 3mA
مناسب برای تستهای حساس و دقیق.
- حفاظتهای هوشمند
دارای محافظت در برابر:
اضافهولتاژ
اضافهجریان
اتصال کوتاه
- همچنین با پشتیبانی از حالت ولتاژ ثابت (CV) و جریان ثابت (CC)، ایمنی و پایداری کامل مدار تضمین میشود.
- نویز و ریپل بسیار کم
ریپل ولتاژ: ≤10mV RMS
ریپل جریان: ≤10mA RMS
عملکردی بسیار تمیز برای تست بردهای حساس.
- ورودی برق انعطافپذیر
قابل استفاده با برق شهری AC110V و AC220V.
- ابعاد و وزن
ابعاد: 265×155×145 میلیمتر
وزن: حدود 2.1 کیلوگرم
- اقلام همراه
کابل برق
سیم خروجی با گیره سوسماری
دفترچه راهنما
معرفی کلی شرکت و سری محصول
-
شرکت سازنده: Mestek (واقع در شنژن) یکی از تولیدکنندگان ابزار اندازهگیری الکترونیکی است.
-
سری MF: DP1520MF جزو سری «MF» منبع تغذیه DC (DC Power Supply) است. سری MF شامل چند مدل مختلف است مانند DP305MF، DP605MF، DP1003MF، DP1502MF و DP1520MF.
-
«MF» معمولاً به منبع تغذیهای اشاره دارد که تنظیم دقیق ولتاژ و جریان دارد (constant voltage و constant current).
جدول مقایسه محصول
| Model | DP305MF | DP605MF | DP1003MF | DP1502MF | DP1520MF | DP3010MF |
|---|---|---|---|---|---|---|
| Output Voltage | 0–30 V | 0–60 V | 0–100 V | 0–150 V | 0–15 V | 0–30 V |
| Output Current | 0–5 A | 0–5 A | 0–3 A | 0–20 A | 0–20 A | 0–10 A |
| Display | 4-digit LED display | 4-digit LED display | 4-digit LED display | 4-digit LED display | 4-digit LED display | 4-digit LED display |
| Power Effect | ||||||
| – Voltage | ≤ 0.1% + 5 mV | ≤ 0.1% + 5 mV | ≤ 0.1% + 5 mV | ≤ 0.1% + 5 mV | ≤ 0.1% + 5 mV | ≤ 0.1% + 5 mV |
| – Current | ≤ 0.01% + 3 mA | ≤ 0.01% + 3 mA | ≤ 0.01% + 3 mA | ≤ 0.01% + 3 mA | ≤ 0.01% + 3 mA | ≤ 0.01% + 3 mA |
| Load Effect | ||||||
| – Voltage | ≤ 0.1% + 5 mV | ≤ 0.1% + 5 mV | ≤ 0.1% + 5 mV | ≤ 0.1% + 5 mV | ≤ 0.1% + 5 mV | ≤ 0.1% + 5 mV |
| – Current | ≤ 0.01% + 10 mA | ≤ 0.01% + 20 mA | ≤ 0.01% + 10 mA | ≤ 0.01% + 5 mA | ≤ 0.01% + 5 mA | ≤ 0.01% + 10 mA |
| Ripple | ||||||
| – Voltage | ≤ 20 mV rms | ≤ 30 mV rms | ≤ 20 mV rms | ≤ 10 mV rms | ≤ 10 mV rms | ≤ 20 mV rms |
| – Current | ≤ 10 mA rms | ≤ 10 mA rms | ≤ 10 mA rms | ≤ 10 mA rms | ≤ 10 mA rms | ≤ 10 mA rms |
| Display Resolution | 10 mV / 10 mA | 10 mV / 10 mA | 10 mV / 10 mA | 10 mV / 10 mA | 10 mV / 10 mA | 10 mV / 10 mA |
| Power Input | AC 220 V / AC 110 V (optional) | |||||
| Product Size | 265(D) × 155(W) × 145(H) mm | |||||
| Color Box Size | 355(D) × 178(W) × 210(H) mm | |||||
| Weight | About 2.1 kg | |||||
مزایا و کاربردها
-
پایداری و دقت بالا: با دقت ولتاژ و جریان مناسب، این منبع تغذیه برای آزمایشگاهها، تحقیق و توسعه، تعمیرات بردهای الکترونیکی یا پروژههای الکترونیکی مناسب است.
-
محدوده جریان زیاد: با جریان تا ۲۰ آمپر، DP1520MF گزینهی خوبی برای بارهای سنگینتر (به نسبت منابع تغذیه ضعیفتر) است.
-
سوییچ خودکار CV/CC: قابلیت مهم برای حفاظت از مدار تحت آزمایش، مخصوصاً وقتی که بار تغییر کند.
-
عملکرد کارآمد و خنک شدن: با توجه به طراحی کیس (ابعاد و فن احتمالی) و توصیه روشن ماندن برای پایداری، به نظر Mestek کیفیت ساخت معقولی دارد.
-
کاربردهای متنوع: مناسب برای تعمیر تلفن همراه، مدارات آزمایشگاهی، ساخت پروتوتایپ، قطبهای شارژ، پروژههای DIY الکترونیک.
مشخصات فنی محصول در قالب جدول
| Item | Specification |
|---|---|
| Model | MESTEK DP1520MF |
| Output Voltage Range | 0–15 V DC |
| Output Current Range | 0–20 A DC |
| Power Mode | CV (Constant Voltage) / CC (Constant Current) |
| Voltage Accuracy | ≤ 0.1% + 5 mV |
| Current Accuracy | ≤ 0.01% + 3 mA |
| Voltage Ripple | ≤ 10 mV RMS (typical for MF series) |
| Current Ripple | ≤ 10 mA RMS (typical for MF series) |
| Display Type | 4-digit digital LED display |
| Display Resolution | Voltage: 10 mV / Current: 10 mA |
| Load Regulation | Voltage: ≤ 0.1% + 5 mV / Current: ≤ 0.01% + 10 mA |
| Input Voltage | AC 110V / 220V (depending on region) |
| Operating Mode Switch | Auto switching between CV and CC |
| Protection Features | Over-voltage protection, over-current protection, short-circuit protection |
| Cooling System | Active air cooling (fan) |
| Recommended Warm-Up Time | ≥ 10 minutes before precise measurement |
| Dimensions | Approx. 265 × 155 × 145 mm (based on MF series) |
| Weight | ~2.1 kg (typical for similar MF models) |
| Included Accessories | Power cable, test leads with crocodile clips, user manual |
| Typical Applications | Electronics laboratory, mobile repair, R&D, prototyping, power testing |
