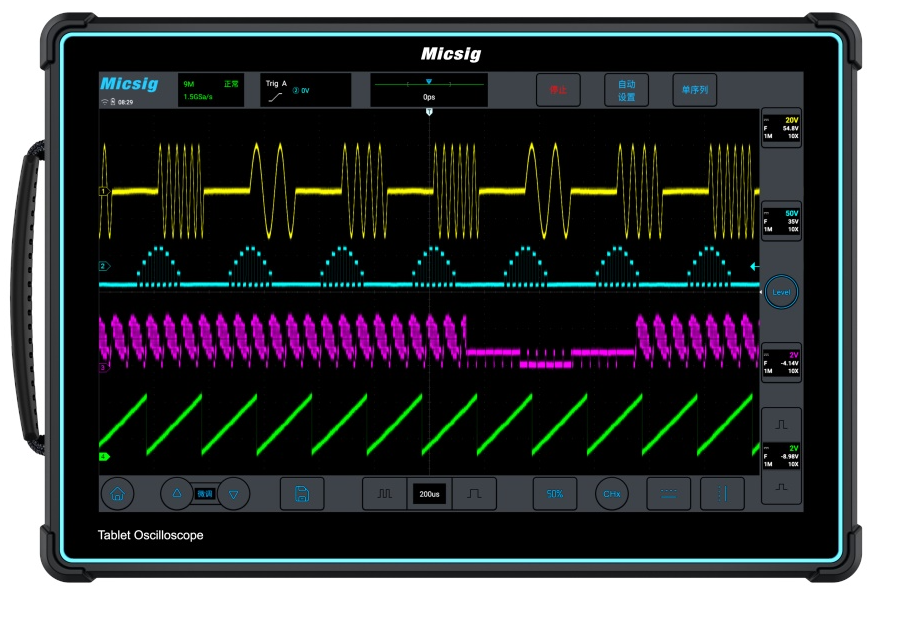

اسیلوسکوپ تبلتی میکسیگ ETO5004 (MICSIG)
اسیلوسکوپ تبلتی میکسیگ ETO5004 (MICSIG)، یک اسیلوسکوپ پیشرفته و قابل حمل با طراحی تبلتی است که از چهار کانال ورودی پشتیبانی میکند و پهنای باندی برابر با ۵۰۰ مگاهرتز دارد. این دستگاه دارای نرخ نمونهبرداری 3 GS/s (تقسیمشده بین کانالهای فعال) و عمق حافظه 360 Mpts (تقسیمشده بین کانالهای فعال) است. این اسیلوسکوپ از دقت 8 بیت برخوردار است و از لحاظ عملکردی مشابه سری MDO شرکت Micsig است، اما بدون دکمههای فیزیکی و کاملاً مبتنی بر صفحهنمایش لمسی طراحی شده است.
مشخصات فنی اسیلوسکوپ تبلتی میکسیگ ETO5004 (MICSIG)
| مشخصه | توضیحات |
|---|---|
| تعداد کانالها (Channels) | 4 |
| پهنای باند (Bandwidth) | 500 MHz |
| عمق حافظه (Memory depth) | 360 Mpts (تقسیمشده بین کانالهای فعال) |
| نرخ نمونهبرداری (Sample rate) | 3 GS/s (تقسیمشده بین کانالهای فعال) |
| نرخ ثبت شکلموج (Waveform capture rate) | 230,000 wfm/s |
| وضوح عمودی (Vertical resolution) | 8 بیت (8 bits) |
| مقیاس عمودی (Vertical scale) | 1mV/div – 10 V/div |
| مقیاس افقی (Horizontal scale) | 1ns/div – 1 ks/div |

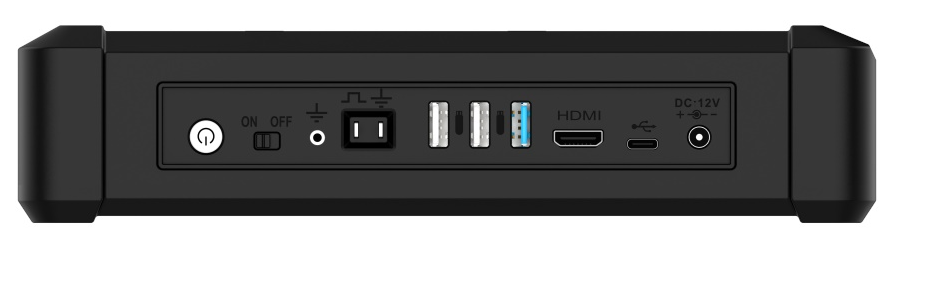

| رابطها (Interfaces) | USB Host، USB Device، HDMI، Trigger Out |
| رمزگشایی پروتکلها (Decoding) | RS-232/422/485/UART، CAN، CAN FD، LIN، SPI، I2C، ARINC429، 1553B |
| نمایشگر (Display) | 14″ TFT LCD (1920×1200) |
| ابعاد (Dimensions) | 353 × 245 × 56 mm |
| وزن (Weight) | 3.6 kg |
| باتری (Battery) | 13,500mAh لیتیومی، نگهداری باتری تا 5 ساعت |
| حافظه داخلی (Built-in memory) | 32GB برای ذخیرهسازی شکلموج و ضبط ویدئو |
| سیستمعامل (Operating system) | Android |
ویژگی های برجسته
 |
کیبورد لمسیصفحهکلید نرمافزاری با طراحی آشنا برای ورود سریع و راحت اطلاعات، مشابه گوشیهای هوشمند |
 |
عمق حافظه 360 مگاپوینتعمق حافظه تا 360 Mpts برای حفظ دقت و جزئیات سیگنال حتی در بازههای زمانی طولانی |
 |

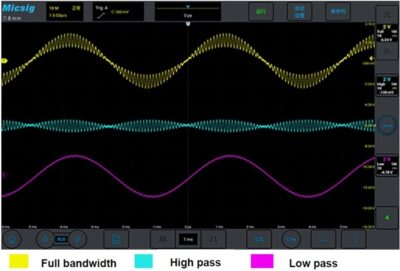

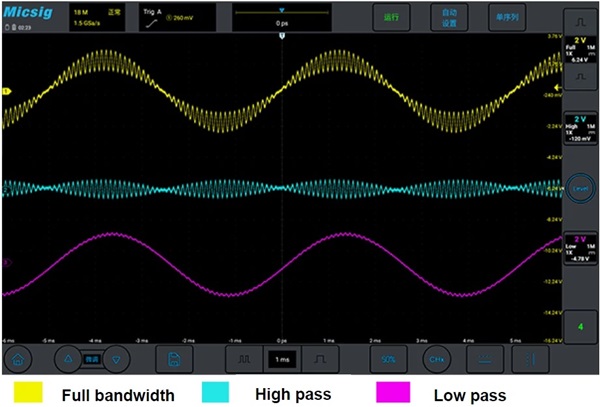

فیلتر دیجیتال سخت افزاریفیلتر سختافزاری قابل تنظیم برای عبور یا حذف فرکانسهای خاص (تا حداقل ۳۰ هرتز) بهمنظور حذف نویز و افزایش دقت اندازهگیری |
 |

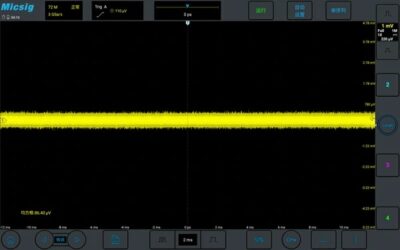

کف نویز بسیار پاییننویز کمتر از 90 میکروولت RMS حتی در پهنایباند کامل 500 MHz؛ مناسب برای شناسایی سیگنالهای ضعیف و دقیق در تحلیلها |
