اسیلوسکوپ

اسیلوسکوپ دستگاهی است که تغییرات ولتاژ را بر حسب زمان به شکل موج نشان می‌دهد. با آن می‌توانید ریپل منبع تغذیه، کلاک، سیگنال PWM و ارتباط‌های دیجیتال را ببینید؛ چیزی که مولتی‌متر نشان نمی‌دهد. اگر نیاز دارید اطلاعات بیشتری درباره‌ی اسیلوسکوپ کسب کنید پیشنهاد می‌کنیم مقاله اسیلوسکوپ چیست؟ را بخوانید، در این مقاله به صورت جامع و مفصل درمورد چیستی اسیلوسکوپ صحبت شده است و اگر می‌خواهید همین حالا نوع مناسب خود را انتخاب کنید، جدول زیر مسیر را برای شما کوتاه می‌کند.

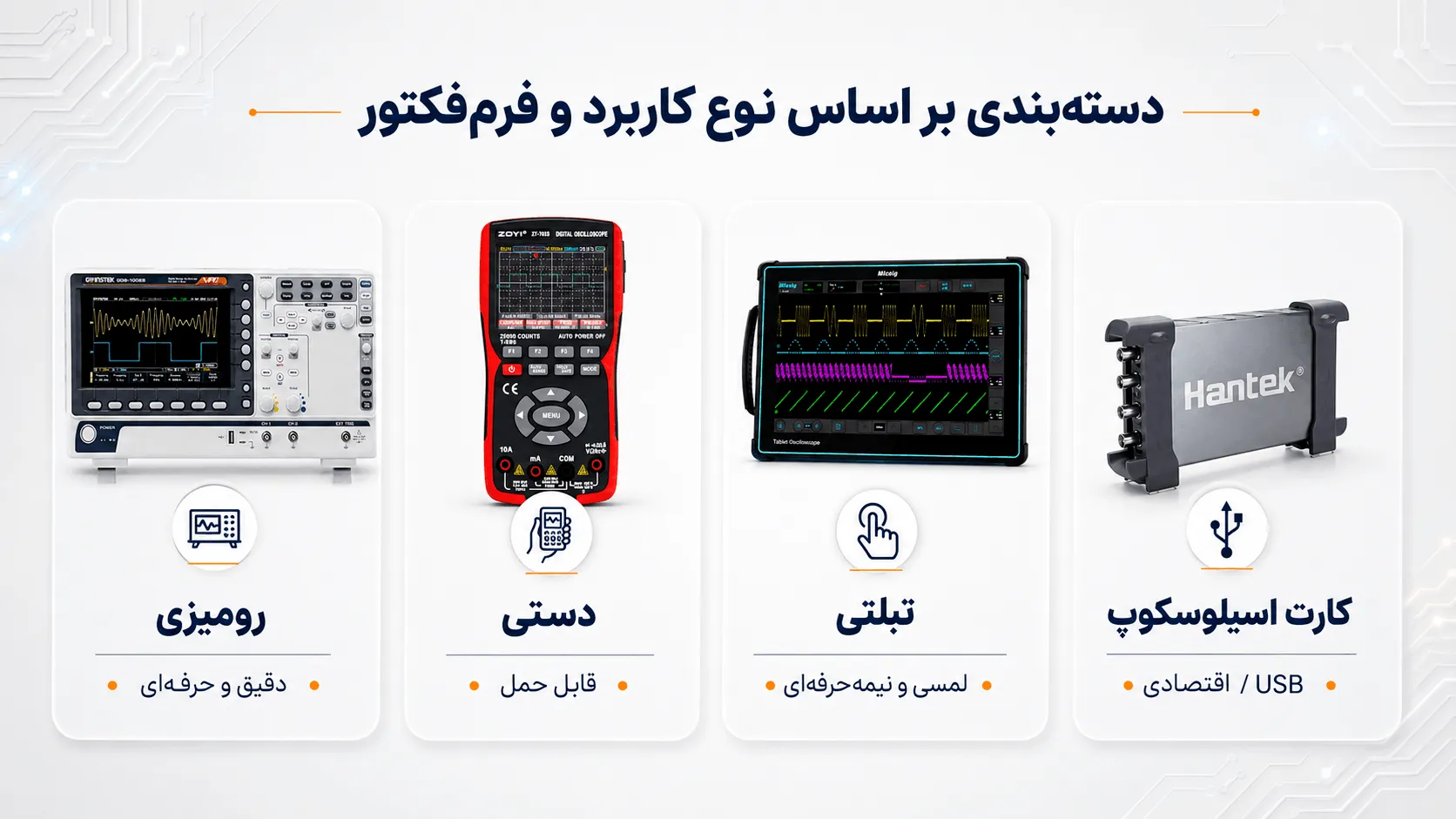

انواع اسیلوسکوپ

• دیجیتال رومیزی (DSO): انتخاب رایج تعمیرکار و دانشجو؛ صفحه‌نمایش بزرگ و امکانات تحلیلی بیشتر. مشاهده اسیلوسکوپ‌های رومیزی
• دستی (پرتابل): سبک و باتری‌دار برای کار در محل. مشاهده اسیلوسکوپ‌های دستی
• تبلتی: صفحه لمسی و حمل آسان. مشاهده اسیلوسکوپ‌های تبلتی
• کارت اسیلوسکوپ (USB): به کامپیوتر وصل می‌شود و اقتصادی است، اما به نرم‌افزار و درایور وابسته است. مشاهده کارت‌های اسیلوسکوپ

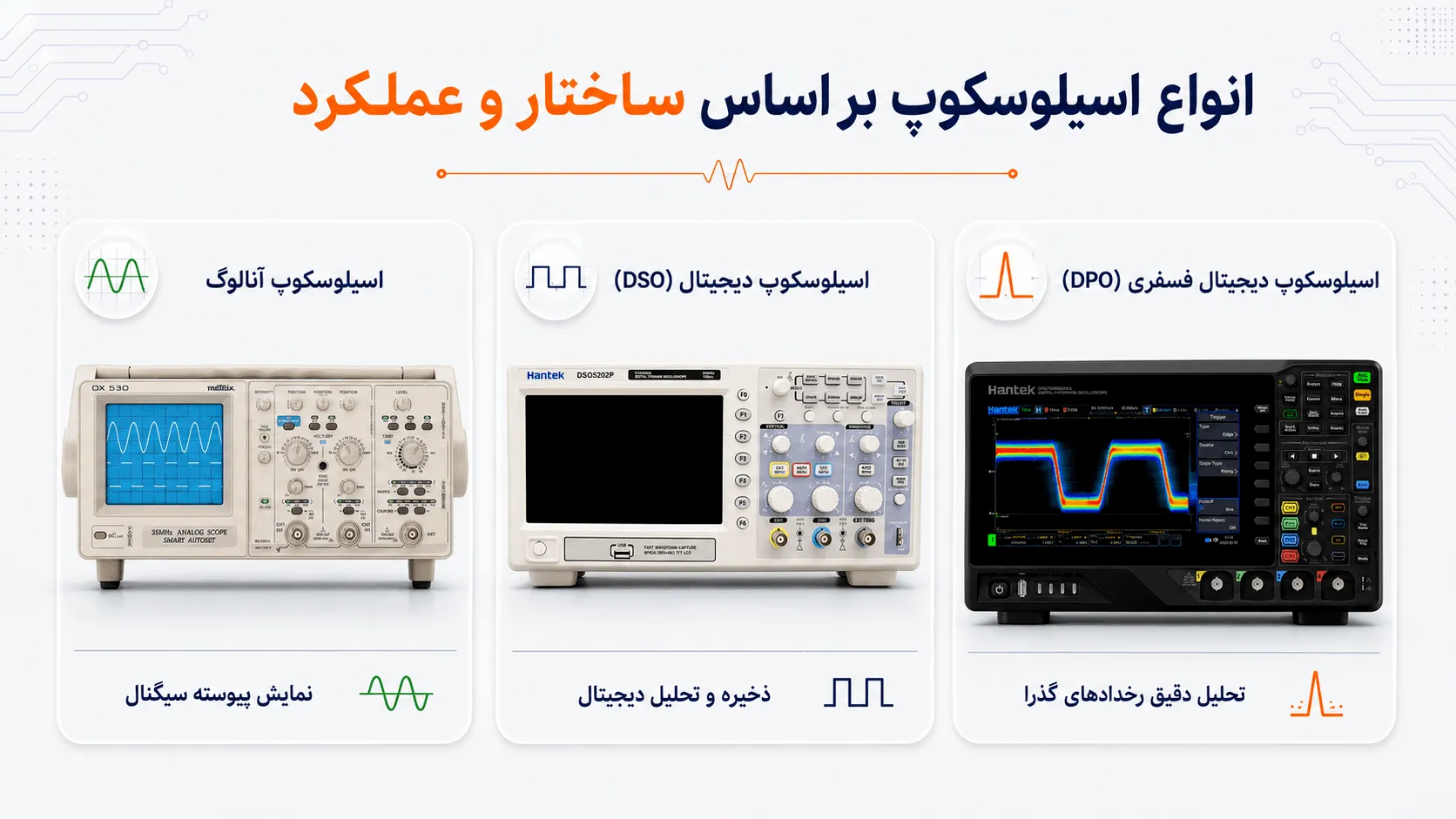

• آنالوگ: امروز بیشتر در محیط‌های آموزشی یا مجموعه‌های قدیمی دیده می‌شود. توضیح کامل: اسیلوسکوپ آنالوگ چیست؟

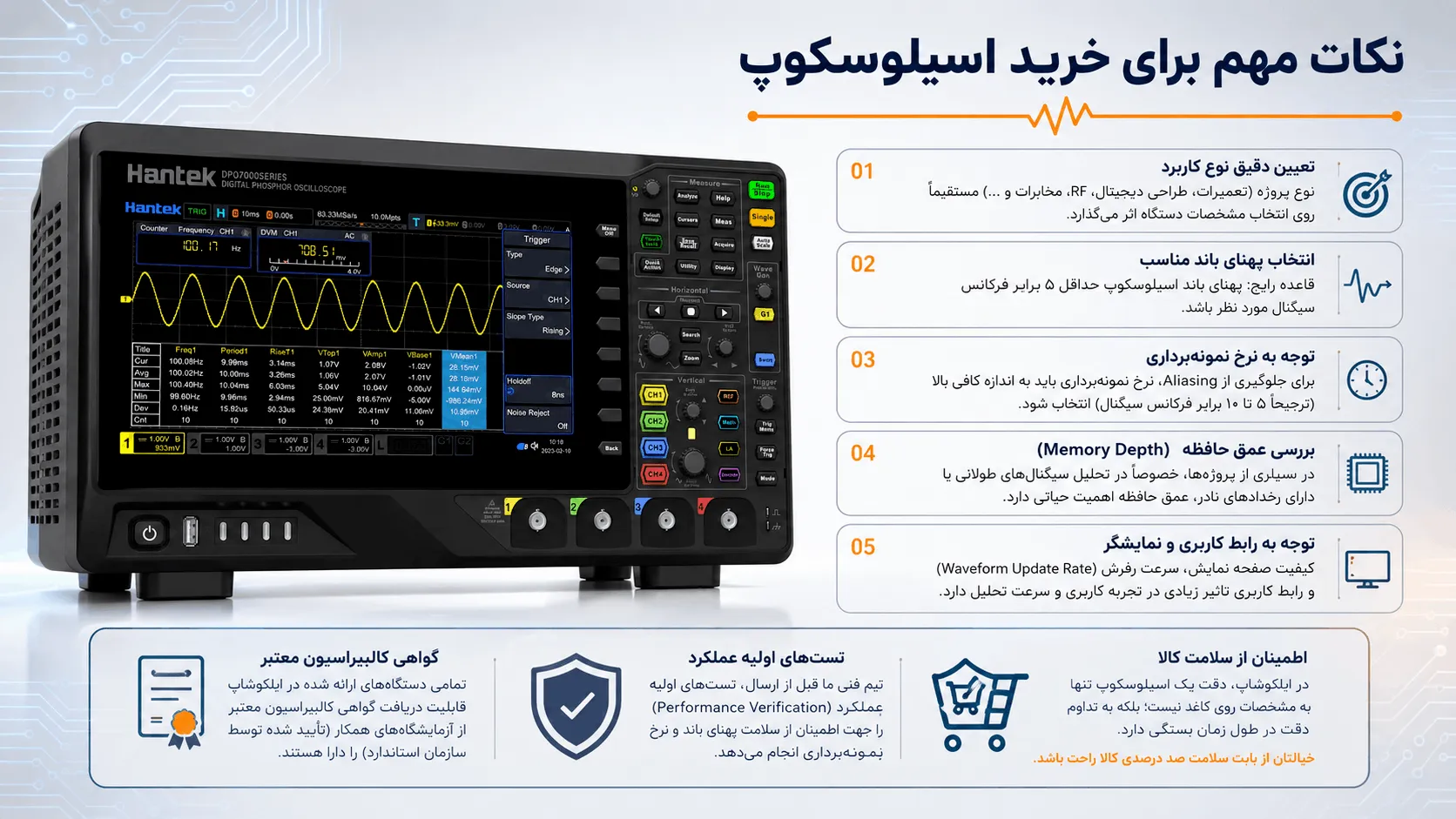

پنج مشخصه‌ای که قبل از خرید باید بخوانید

پهنای باند: قاعده رایج این است که پهنای باند دستگاه دست‌کم ۵ برابر بالاترین فرکانس سیگنالتان باشد. جزئیات بیشتر و تخصصی‌تر درباره این موضوع را در مقاله پهنای باند و نرخ نمونه‌برداری بخوانید.

نرخ نمونه‌برداری: اگر این عدد پایین باشد، شکل موج درست بازسازی نمی‌شود و خطای Aliasing پیش می‌آید؛ یعنی چیزی روی صفحه می‌بینید که در واقع در مدار نیست.

رزولوشن عمودی: برای دیدن ریپل و سیگنال‌های کم‌دامنه، فرق ۸ بیت و ۱۲ بیت اهمیت دارد. توضیح کامل‌ترش در مقاله اسیلوسکوپ ۱۲ بیتی در برابر ۸ بیتی آمده است.

عمق حافظه: اگر می‌خواهید سیگنالی طولانی را بدون پایین آوردن نرخ نمونه‌برداری ثبت کنید، به حافظه بیشتری نیاز دارید.

تعداد کانال و دیکود پروتکل: اگر با I2C، SPI، UART یا CAN کار می‌کنید، حتماً قابلیت دیکود و تعداد کانال‌های دستگاه را هم بررسی کنید.

پراب را هم در انتخاب‌تان حساب کنید، چون پراب نامناسب می‌تواند اندازه‌گیری را خراب کند. برای انتخاب درست، راهنمای انواع پراب را ببینید. اگر هنوز بین چند مدل مردد هستید، راهنمای خرید اسیلوسکوپ تصویر کامل‌تری می‌دهد.

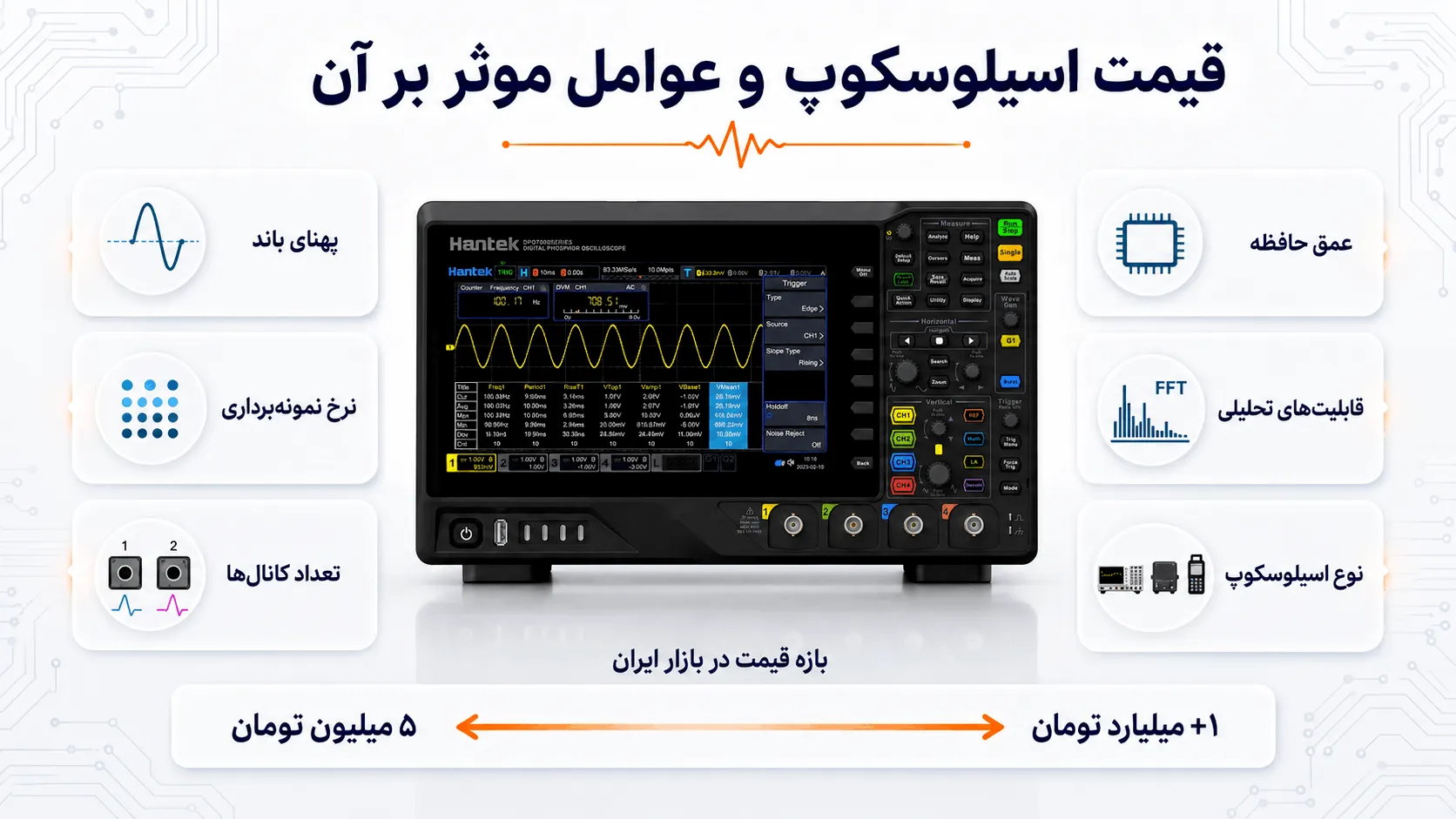

قیمت اسیلوسکوپ به چه چیزی بستگی دارد؟

قیمت اسیلوسکوپ به پهنای باند، نرخ نمونه‌برداری، تعداد کانال، عمق حافظه، رزولوشن، نوع دستگاه و برند وابسته است. قیمت هر مدل در لیست بالای همین صفحه نمایش داده می‌شود و بسته به نرخ ارز تغییر می‌کند؛ برای قیمت نهایی و موجودی، قبل از خرید با مشاوران ایلکوشاپ تماس بگیرید.

اسیلوسکوپ دست‌دوم یا استوک؛ قبل از خرید چه چیزهایی را بپرسیم؟

بسیاری از خریداران قیمت اسیلوسکوپ دست‌دوم را هم بررسی می‌کنند. اگر به این سمت می‌روید و قصد خرید اسیلوسکوپ دست دوم دارید، این موارد را حتماً قبل از خرید بررسی کنید:

• دستگاه هنوز خروجی تست پراب (موج مربعی) را درست نشان می‌دهد؟ آیا می‌توانید آن را حضوری یا با ویدیو ببینید؟
• وضعیت کانکتورهای BNC، صفحه‌نمایش و دکمه‌ها چگونه است؟
• پراب و آداپتور اصلی همراه آن است؟
• آیا سابقه تعمیر یا کالیبراسیون دارد و فروشنده مهلت بازگشت یا گارانتی می‌دهد؟

اگر بودجه محدود است، مدل‌های نو اقتصادی و دستی هم گزینه‌اند: اسیلوسکوپ‌های دستی و کارت‌های اسیلوسکوپ.

برندهای اسیلوسکوپ در ایلکوشاپ

• هانتک (Hantek): رومیزی، دستی، تبلتی و کارت اسیلوسکوپ.
• ریگول (Rigol): سری‌های DS و DHO رومیزی.
• سیگلنت (Siglent): سری SDS رومیزی و مدل دستی.
• اوون (Owon): رومیزی، دستی، تبلتی و کارت.
• گودویل (GW Instek): سری GDS رومیزی.
• میکسیگ (Micsig): بیشتر تبلتی.
• افنیرسی (FNIRSI) و زی‌وی (Zeeweii): بیشتر دستی و جیبی.
• یونی‌تی (UNI-T): چند مدل رومیزی.
• مدل‌های Rohde & Schwarz و Tektronix هم در لیست محصولات موجودند.

اگر بین دو برند مردد هستید مقاله‌ی مقایسه هانتک و ریگول را مطالعه کنید.

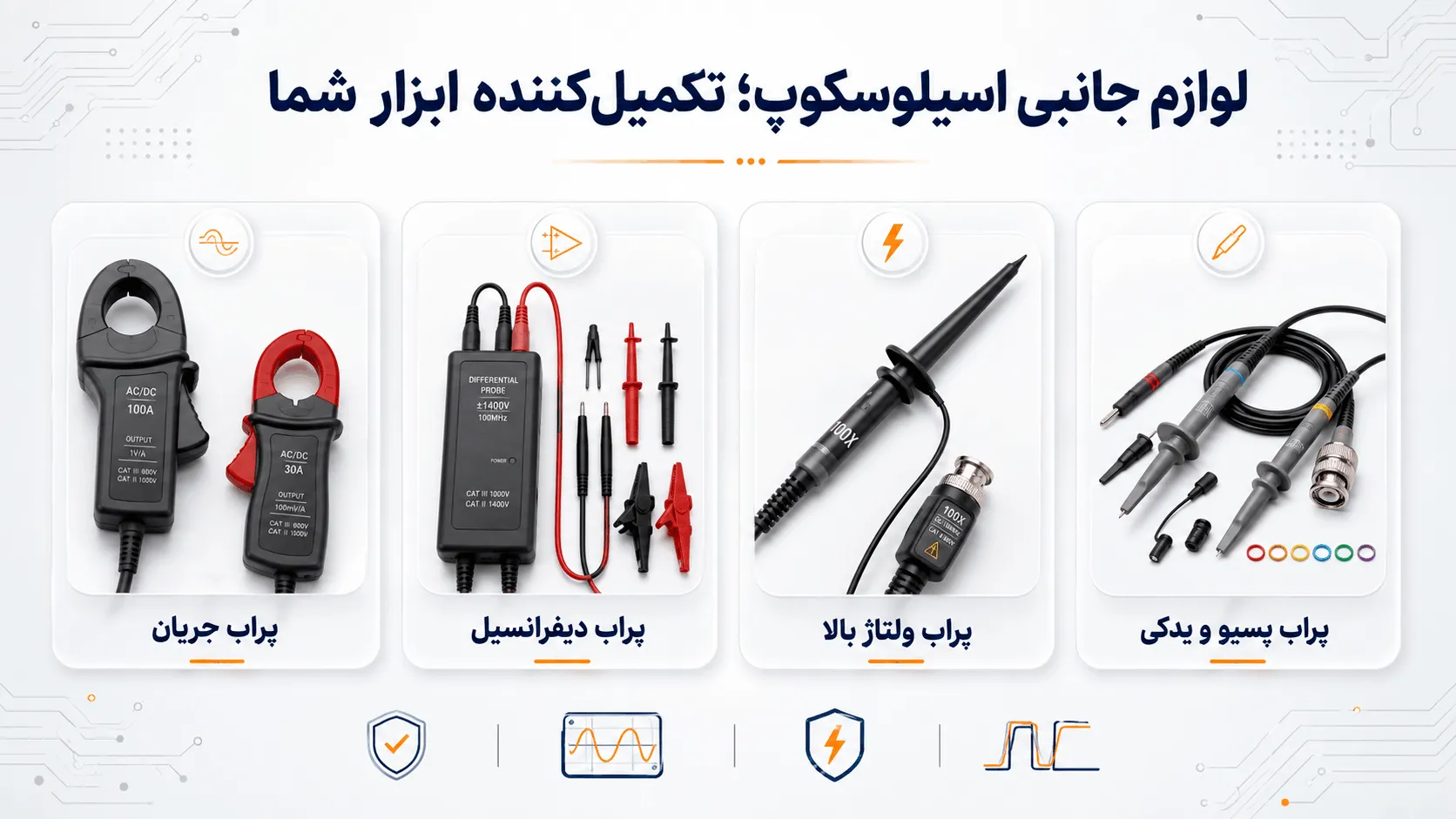

لوازم جانبی که اندازه‌گیری شما را کامل می‌کنند

پراب پسیو (۱X/۱۰X)، دیفرانسیلی، جریان، ولتاژ بالا و لاجیک هر کدام کار خودشان را دارند. برای سیگنال‌های ولتاژ بالا یا مدارهای متصل به برق شهر، بدون پراب و روش اتصال مناسب کار نکنید و ایمنی را جدی بگیرید؛ هیچ تجهیزاتی ۱۰۰٪ بی‌خطر نیست. مشاهده لوازم جانبی اسیلوسکوپ.

چرا خرید اسیلوسکوپ از ایلکوشاپ؟

ایلکوشاپ اسیلوسکوپ و سایر تجهیزات اندازه‌گیری را مستقیم و بدون واسطه از چین و چندین کشور اروپایی وارد می‌کند. به همین دلیل در بسیاری از محصولات قیمت رقابتی و در حد کف بازار ارائه می‌دهیم. سفارش شما به سراسر ایران ارسال می‌شود و می‌توانید به صورت آنلاین یا تلفنی از مشاوره رایگان کارشناسان ما استفاده کنید.
