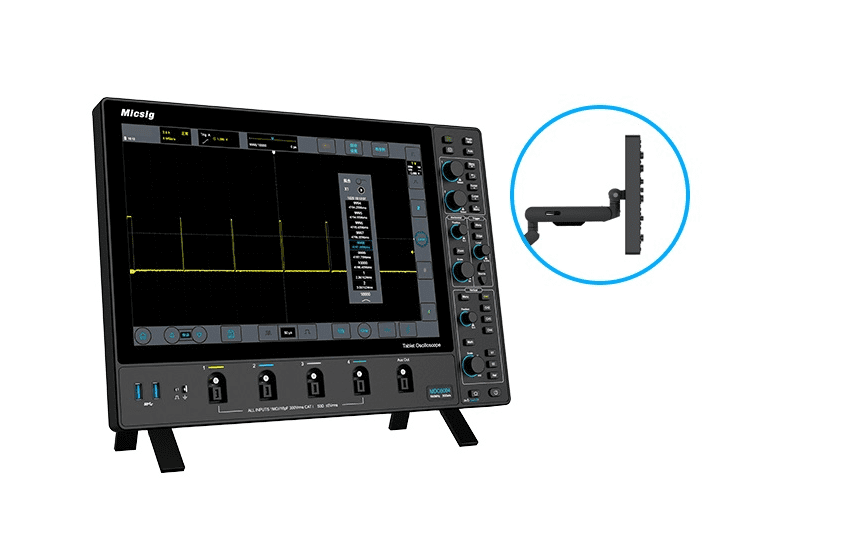

اسیلوسکوپ تبلتی میکسیگ MDO2504 (MICSIG)
اسیلوسکوپ تبلتی میکسیگ MDO2504 (MICSIG)، یک دستگاه ۴ کاناله با پهنای باند ۲۵۰ مگاهرتز است. این اسیلوسکوپ دارای صفحه نمایش ۱۴ اینچی TFT با وضوح 1920×1200 پیکسل میباشد که تجربه کاربری عالی را فراهم میآورد. علاوه بر این، از کنترل از راه دور با کامپیوتر و گوشی هوشمند پشتیبانی میکند و امکان ذخیره همزمان دادهها از چندین کانال را فراهم میآورد. اسیلوسکوپ MDO2504 از انواع مختلفی از توابع ریاضی همچون جمع، ضرب، مشتقگیری و همچنین تبدیل فوریه (FFT) پشتیبانی میکند. همچنین این دستگاه از انواع مختلف تریگر شامل تریگر لبه، پالس و منطقی برخوردار است.
مشخصات فنی اسیلوسکوپ میکسیگ MDO2504 (MICSIG)
| مشخصه | توضیحات |
|---|---|
| کانالها (Channels) | اسیلوسکوپ با ۴ کانال برای تحلیل دقیقتر و همزمان چند سیگنال |
| پهنای باند (Bandwidth) | پهنای باند ۲۵۰ MHz برای تحلیل سیگنالهای فرکانس بالا |
| نرخ نمونهبرداری واقعی (Real-time Sampling Rate) | نرخ نمونهبرداری ۳ GS/s برای دقت و سرعت بالا در ثبت سیگنالهای سریع |
| سیستمعامل (Operating System) | مجهز به سیستمعامل Android برای استفاده آسان و کاربرپسند |
| عمق حافظه (Memory Depth) | عمق حافظه تا ۳۶۰ Mpts برای ثبت دقیق و طولانی مدت سیگنالها |
| صفحهنمایش (Display) | صفحهنمایش ۱۴ اینچی با رزولوشن ۱۹۲۰×۱۰۸۰ و صفحهنمایش لمسی چند نقطهای خازنی |

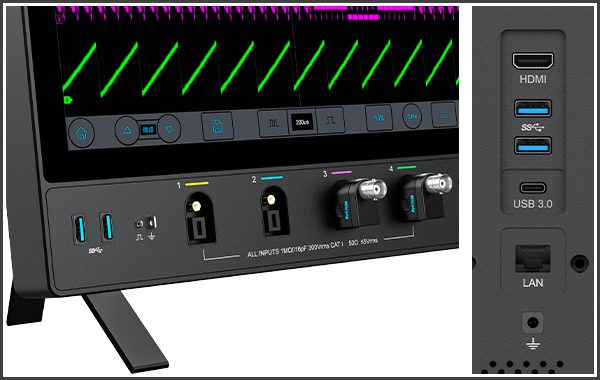

| اتصالات (Interfaces) | پشتیبانی از Wi-Fi، USB 3.0/2.0 host، USB Type-C، HDMI، خروجی تریگر، اتصال به زمین |
| اتصال کالیبراسیون پروب (Probe Calibration) | امکان اتصال برای کالیبراسیون دقیق پروبها |
| پشتیبانی از تریگر و رمزگشایی باس (Bus Trigger & Decoding) | پشتیبانی از تریگر و رمزگشایی پروتکلهای RS-232/422/485/UART، CAN، CAN FD، LIN، SPI، I²C، ARINC-429، MIL-STD1553B |
| نرمافزار و اپلیکیشن (PC Software & App) | نرمافزار کامپیوتر و اپلیکیشن موبایل (iOS و Android) برای کنترل از راه دور اسیلوسکوپ |
| حافظه داخلی (Internal Memory) | حافظه داخلی ۳۲ گیگابایتی برای ذخیرهسازی امواج و ضبط ویدیو |
| اشتراکگذاری صفحهنمایش (Screen Sharing) | امکان اشتراکگذاری صفحه از طریق WLAN، USB و HDMI برای نمایش محتوای اسیلوسکوپ روی دستگاههای خارجی |
ویژگی های برجسته محصول
 |
رابط کاربری آسانمجهز به سیستمعامل مخصوص دستگاه SigTestUI™ و تجربه ۱۰ ساله در طراحی رابط کاربری، سری MDO برای سادهسازی تمام رابطهای کاربری توسعه یافته است تا مهندسین تازهکار بتوانند در ۵ دقیقه به راحتی از آن استفاده کنند. |
 |
کف نویز بسیار پاییننویز سری MDO کمتر از 90 μVrms در پهنای باند کامل 500 MHz است، که به مهندسین این امکان را میدهد که سیگنالهای ضعیف اما مهم را در حین عیبیابی مدار با دقت ضبط کنند.
|
 |
فیلتر دیجیتال سخت افزاریفیلتر دیجیتال سختافزاری میتواند بهصورت انتخابی مؤلفههای سیگنال را در یک بازه فرکانسی مشخص عبور داده یا مسدود کند، که برای تحلیل باندهای فرکانسی خاص یا مشاهده تغییرات در مؤلفههای خاص فرکانسی بسیار کاربردی است. |
 |
عمق حافظه 360 مگاپوینتعمق حافظه تا ۳۶۰ میلیون نمونه، تضمینکننده دقت بالای سیگنال است. حافظهی قطعهبندیشده، فضای حافظه را به بخشهای کوچک تقسیم میکند تا سیگنالهای هدف را در طول زمان چندین بار ذخیره کرده و برای تحلیل بیشتر بازپخش کند.
|
