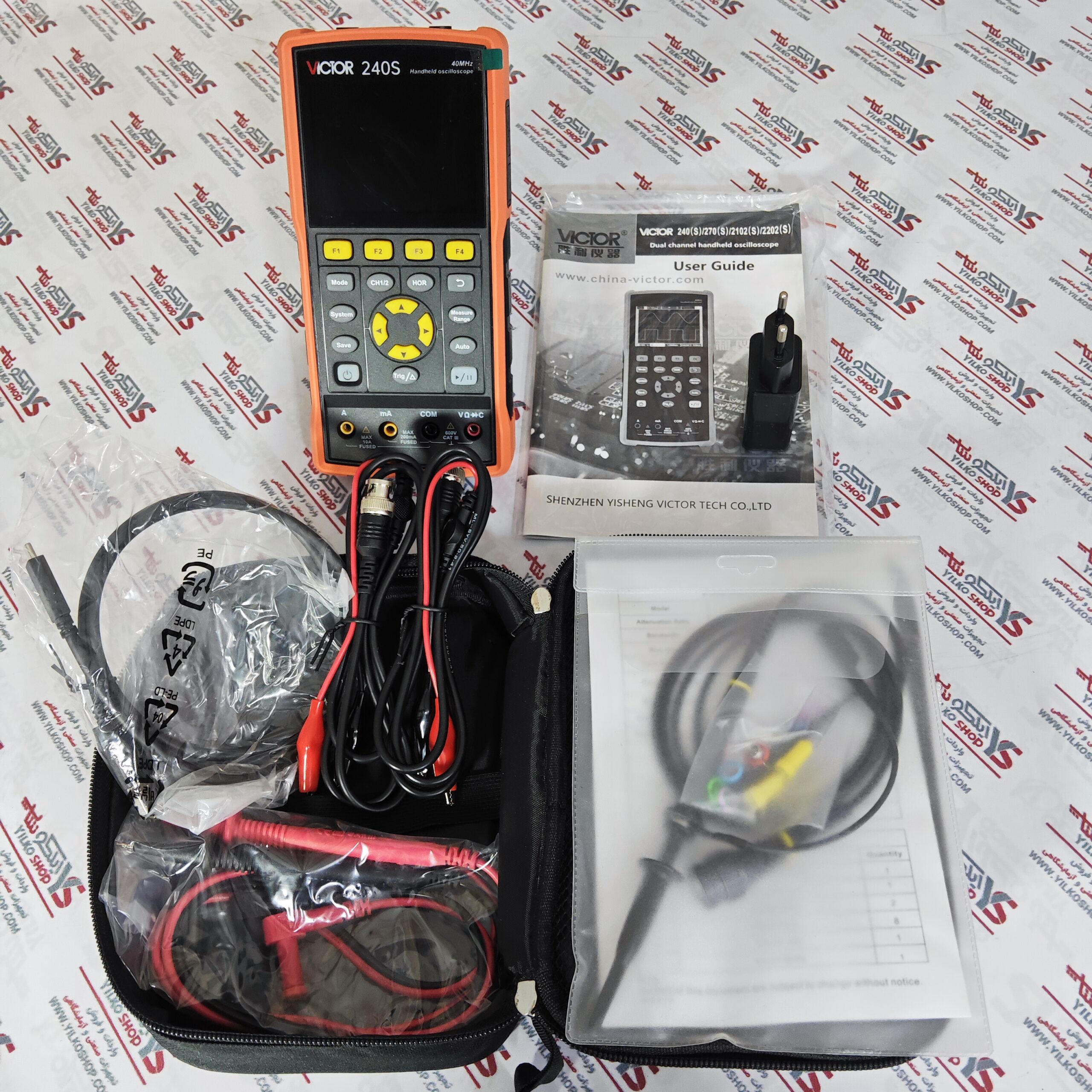

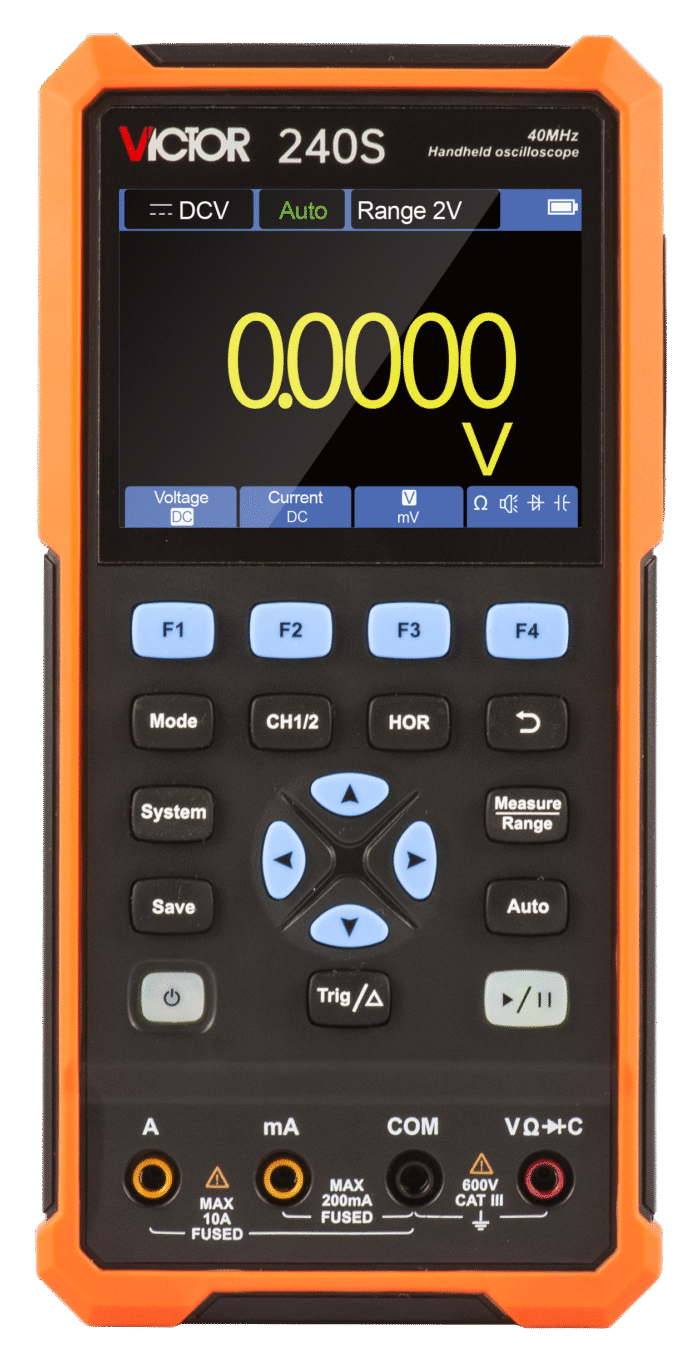

اسیلوسکوپ دستی ۳ کاره ویکتور (VICTOR) مدل 240S
اسیلوسکوپ ویکتور مدل 240S یک آزمایشگاه سیار و حرفهای است که سه دستگاه اسیلوسکوپ دیجیتال، مولتیمتر ۴.۵ رقمی و سیگنال ژنراتور ۲۵ مگاهرتز را در یک بدنه دستی و ارگونومیک جای داده است. این دستگاه با پهنای باند ۴۰ مگاهرتز و رزولوشن عمودی خیرهکننده ۱۴ بیت، دقت بسیار بالاتری نسبت به اسیلوسکوپهای معمولی ۸ بیتی بازار ارائه میدهد. قابلیت اتصال به کامپیوتر از طریق پورت USB و پشتیبانی از دستورات SCPI، این مدل را برای دیباگ کردن سیستمهای امبدد، تعمیرات ایسیو خودرو و محیطهای آموزشی به انتخابی هوشمندانه تبدیل کرده است.
ویژگیهای برجسته فنی:
-
دقت بسیار بالا (14-bit): بهرهمندی از مبدل ADC با رزولوشن ۱۴ بیت برای نمایش دقیقترین تغییرات سیگنال.
-
سیگنال ژنراتور ۲۵ مگاهرتز: قابلیت تولید انواع شکلموجهای استاندارد جهت تست مدارات و شبیهسازی سنسورها.
-
مولتیمتر هوشمند: اندازهگیری دقیق ولتاژ، جریان، مقاومت و خازن با رنج اتوماتیک و دقت ۴.۵ رقم (۲۰,۰۰۰ کانت).
-
نمایشگر با کیفیت: صفحه نمایش رنگی با وضوح بالا و قابلیت مشاهده همزمان پارامترهای اندازهگیری.
-
ارتباط با رایانه: امکان انتقال دادهها و کنترل دستگاه از طریق نرمافزار اختصاصی و کابل USB.
جدول خانواده سری Victor 200 (Handheld Series)
این جدول تفاوت مدل 240S را با سایر اعضای خانواده به وضوح نشان میدهد:
| مدل محصول | پهنای باند | نرخ نمونهبرداری | منبع سیگنال (Generator) | رزولوشن عمودی |
| Victor 240 | 40 MHz | 250 MSa/s | ندارد | 14-bit |
| Victor 240S | 40 MHz | 250 MSa/s | دارد (25 MHz) | 14-bit |
| Victor 270 | 70 MHz | 250 MSa/s | ندارد | 14-bit |
| Victor 270S | 70 MHz | 250 MSa/s | دارد (25 MHz) | 14-bit |
| Victor 2102S | 100 MHz | 250 MSa/s | دارد (25 MHz) | 14-bit |
مشخصات فنی در یک نگاه (Technical Specs)
| پارامتر فنی | مقدار / مشخصه |
| تعداد کانال اسکوپ | ۲ کانال آنالوگ |
| پهنای باند | ۴۰ مگاهرتز (40 MHz) |
| رزولوشن عمودی | 14 Bit (دقت نظامی) |
| فرکانس ژنراتور | حداکثر ۲۵ مگاهرتز |
| دقت مولتیمتر | 4.5 Digit (20,000 Counts) |
| نرخ نمونهبرداری | 250 MSa/s |
| درگاه ارتباطی | USB (با پشتیبانی از SCPI) |
