اسیلوسکوپ دستی زی‌وی (ZEEWEII) DSO154 Pro 1MHz

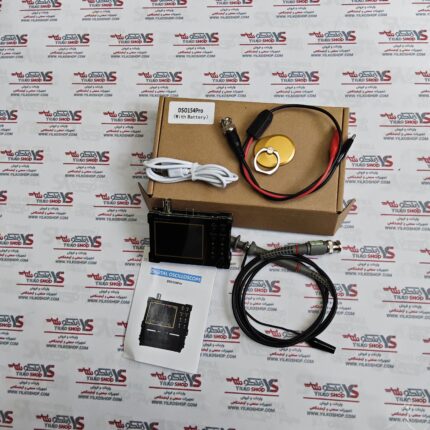

اسیلوسکوپ پرتابل DSO154 Pro زی وی ۱ مگاهرتز ۱ کانال با نرخ نمونه برداری ۴۰MSa/s

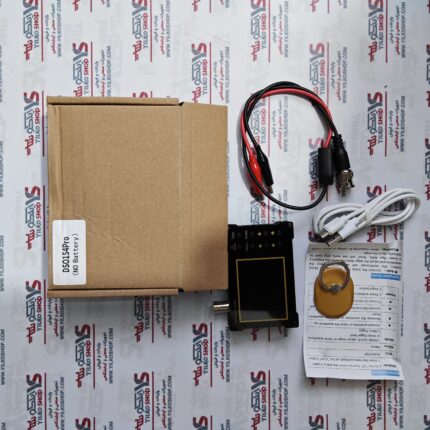

اسیلوسکوپ پرتابل DSO154 Pro زی وی ۱ مگاهرتز ۱ کانال با نرخ نمونه برداری ۴۰MSa/s ، یک اسیلوسکوپ تک کاناله با نمایشگر ۲٫۴ اینچی است که با کابل تایپ C تغذیه میگردد (باتری ندارد)

اسیلوسکوپ پرتابل DSO154 Pro زی وی ۱ مگاهرتز ۱ کانال با نرخ نمونه برداری ۴۰MSa/s با کیفیت، دارای پایداری و با دقت بالا است. کاربرد گسترده در اشکال زدایی mcu، تعمیر خودرو، تعمیر لوازم خانگی، رقابت الکترونیکی DIY، اشکال زدایی منبع تغذیه، اینورتر و غیره…

امکانات اسیلوسکوپ پرتابل DSO154 Pro زی وی ۱ مگاهرتز ۱ کانال با نرخ نمونه برداری ۴۰MSa/s  :
صفحه نمایش ۲٫۴ اینچی TFT LCD: مجهز به صفحه نمایش TFT LCD رنگی با وضوح ۳۲۰*۲۴۰، با رنگ های روشن و کنتراست بالا، می توانید داده ها را به وضوح ببینید.
عملی بودن بالا: معماری ARM+FPGA+ADC، با نرخ نمونه برداری ۴۰MS/s، پایدارتر و با دقت بالاتر.
پهنای باند اختیاری: ۱MHz
طراحی انسانی: ظاهر جمع و جور، با طراحی دکمه های ۸ عدد، می تواند به عنوان یک ابزار قابل حمل برای اشکال زدایی در سایت استفاده شود.
استفاده آسان: تنظیم خودکار، توقف، منو و تک ماشه را می توان با یک کلیک انجام داد. مقیاس بندی شکل موج و حرکت را می توان با فشار دادن دکمه Mode برای جابجایی بین ۴ دکمه جهت انجام داد که بسیار راحت است.
مولد موج مربعی: شش شکل موج شامل امواج سینوسی، موج مربعی و امواج مثلثی را می توان خروجی داد. قسمت بالایی اسیلوسکوپ می تواند یک شکل موج قابل تنظیم با دامنه ۳ ولت تولید کند، محدوده تنظیم فرکانس ۰-۲ مگاهرتز است، دقت تا ۰٫۱ هرتز است. محدوده تنظیم چرخه وظیفه ۱٪ -۹۹٪ است. می توان از آن برای کالیبره کردن کاوشگرهای جدید، راندن mosFET ها، جایگزینی کریستال ها و غیره استفاده کرد.
طراحی ۳ حالت ماشه: طراحی ۳ حالت ماشه، حالت ماشه خودکار، حالت ماشه معمولی، حالت تک ماشه.
ویژگی های غنی و قدرتمند: یک دکمه برای تنظیم خودکار، پشتیبانی از تک ماشه، پشتیبانی از ۱۴ پارامتر اندازه گیری، پشتیبانی از پروب های ولتاژ بالا .
کاربردهای گسترده اسیلوسکوپ پرتابل ZOYI ZT-702S زووی ۱ مگاهرتز ۱ کانال با نرخ نمونه برداری ۴۰MSa/s : مناسب برای اشکال زدایی mcu، تعمیر خودرو، تعمیر لوازم خانگی، رقابت الکترونیکی DIY، اشکال زدایی منبع تغذیه، اینورتر و غیره.

مشخصات اسیلوسکوپ پرتابل DSO154 Pro زی وی ۱ مگاهرتز ۱ کانال با نرخ نمونه برداری ۴۰MSa/s  :

راه حل سخت افزاری: ARM+FPGA+ADC
صفحه نمایش: ۲٫۴ اینچ TFT LCD
کانال: ۱
رزولوشن: ۳۲۰*۲۴۰
نرخ نمونه برداری: ۴۰MSa/s
زمان خیزش: <20 ثانیه
عمق ذخیره سازی: ۱۶ کیلو بیت
امپدانس: ۱MΩ
زمان پایه: ۵۰ ثانیه تا ۱۰ ثانیه
حساسیت عمودی: ۲۰mV/div-10V/div
حداکثر ولتاژ: ± ۴۰ ولت (x1) و ± ۴۰۰ ولت در صورت استفاده از پراب ۱۰X (در بسته بندی وجود ندارد)
امپدانس ورودی: ۱MΩ
ژنراتور سیگنال: فرکانس ۰-۵۰۰K قابل تنظیم، ولتاژ ثابت ۳٫۰ ولت
حالت ماشه: خودکار / عادی / تک
اندازه گیری شکل موج: ۱۴ نوع
حالت اسکرول: ≥۲۰۰ms ورود به حالت اسکرول
