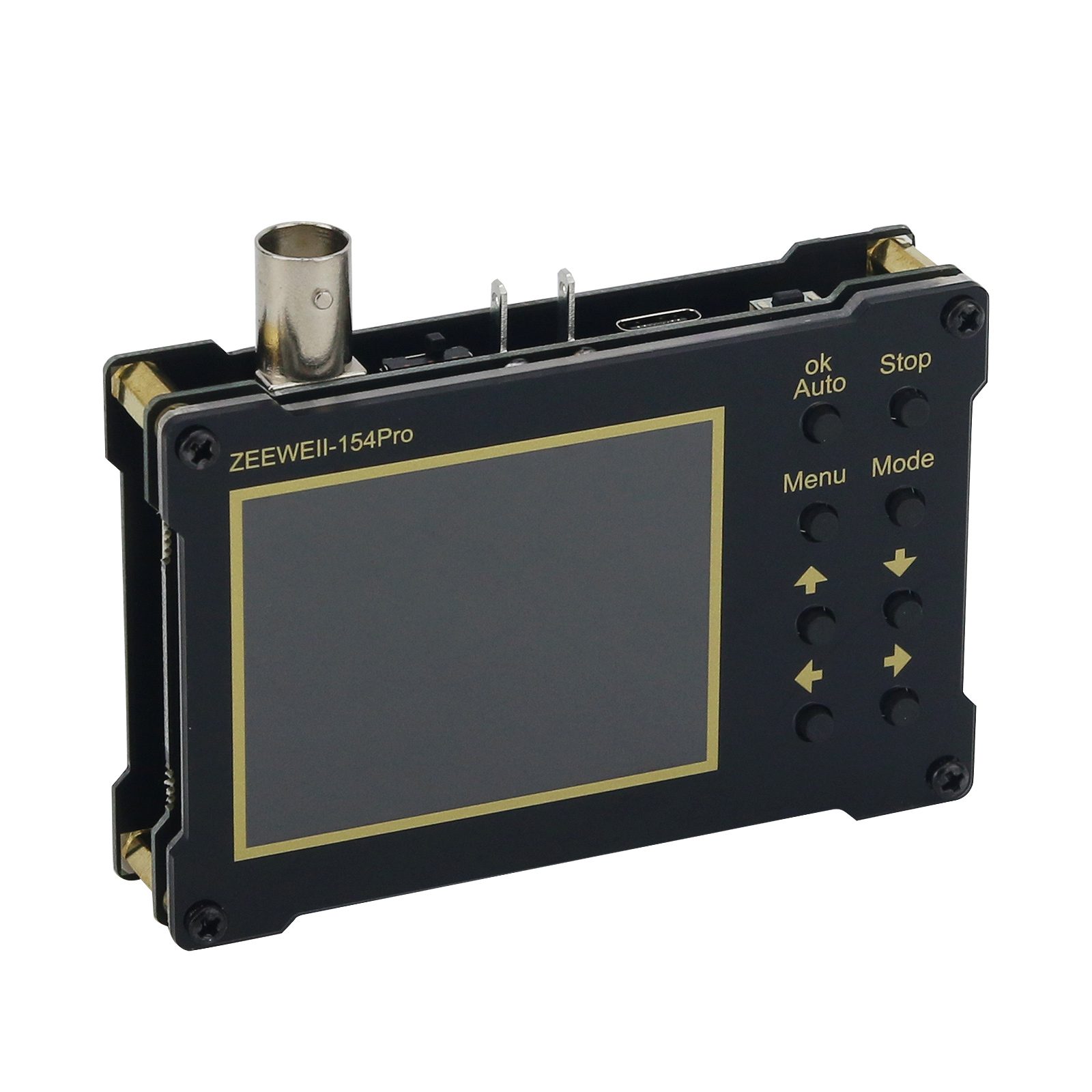

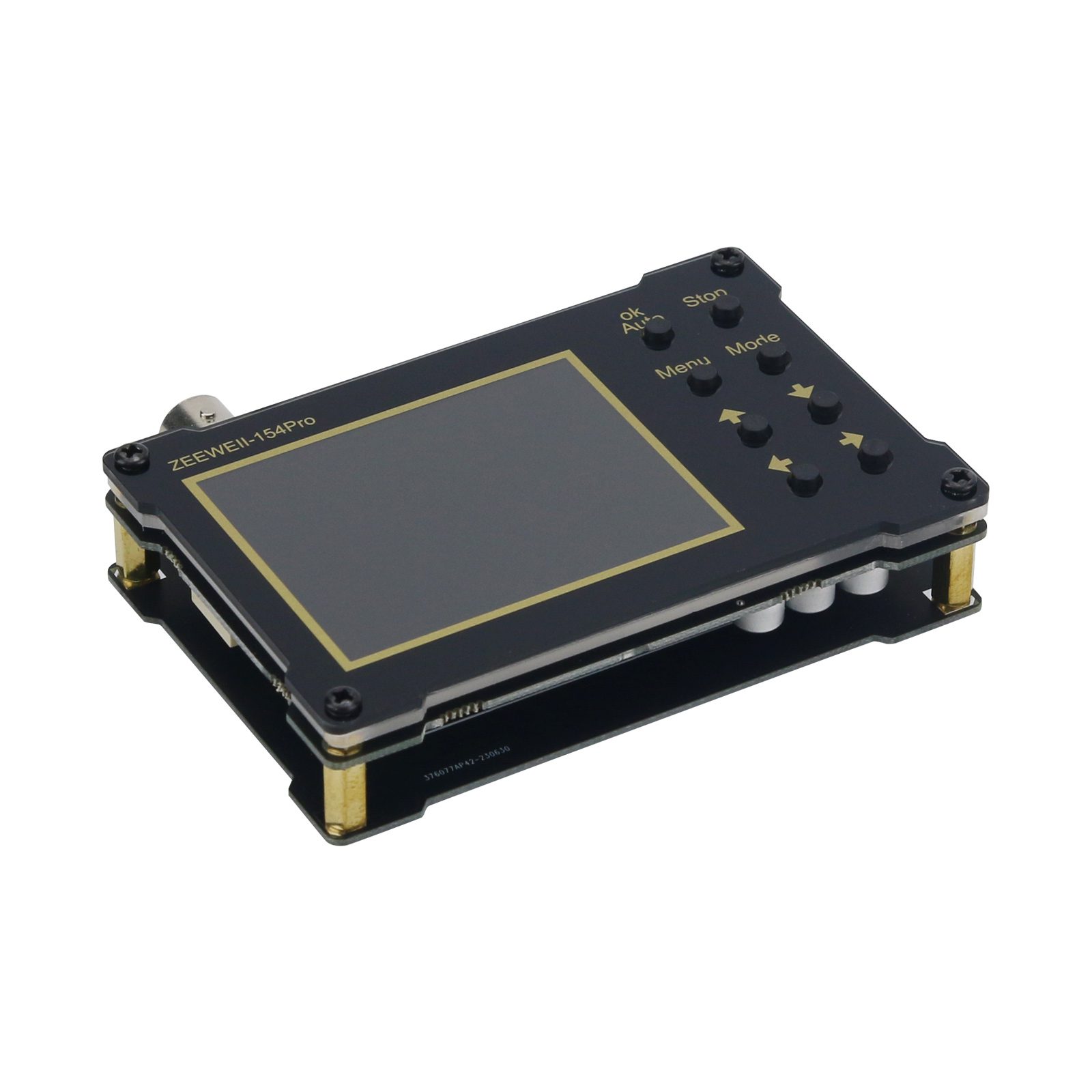

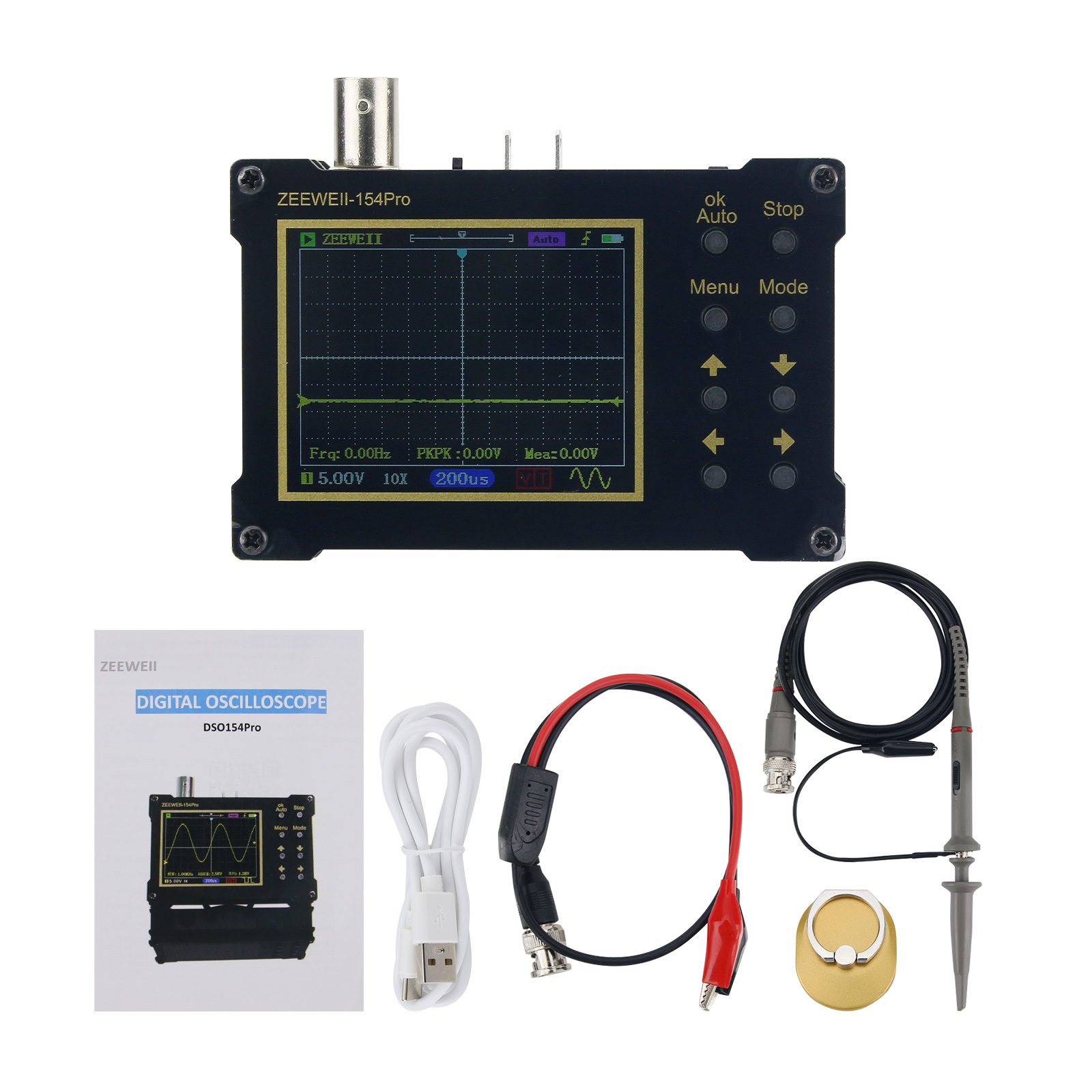

اسیلوسکوپ پرتابل DSO154 Pro زی وی 18 مگاهرتز 1 کانال با نرخ نمونه برداری 40MSa/s
اسیلوسکوپ پرتابل DSO154 Pro زی وی 18 مگاهرتز 1 کانال با نرخ نمونه برداری 40MSa/s ، یک اسیلوسکوپ تک کاناله با نمایشگر 2.4 اینچی است که با کابل تایپ C تغذیه میگردد
اسیلوسکوپ پرتابل DSO154 Pro زی وی 18 مگاهرتز 1 کانال با نرخ نمونه برداری 40MSa/s با کیفیت، دارای پایداری و با دقت بالا است. کاربرد گسترده در اشکال زدایی mcu، تعمیر خودرو، تعمیر لوازم خانگی، رقابت الکترونیکی DIY، اشکال زدایی منبع تغذیه، اینورتر و غیره…
امکانات اسیلوسکوپ پرتابل DSO154 Pro زی وی 18 مگاهرتز 1 کانال با نرخ نمونه برداری 40MSa/s
صفحه نمایش 2.4 اینچی TFT LCD: مجهز به صفحه نمایش TFT LCD رنگی با وضوح 320*240، با رنگ های روشن و کنتراست بالا، می توانید داده ها را به وضوح ببینید.
عملی بودن بالا: معماری ARM+FPGA+ADC، با نرخ نمونه برداری 40MS/s، پایدارتر و با دقت بالاتر.
پهنای باند : 18MHz
طراحی انسانی: ظاهر جمع و جور، با طراحی دکمه های 8 عدد، می تواند به عنوان یک ابزار قابل حمل برای اشکال زدایی در سایت استفاده شود.
استفاده آسان: تنظیم خودکار، توقف، منو و تک ماشه را می توان با یک کلیک انجام داد. مقیاس بندی شکل موج و حرکت را می توان با فشار دادن دکمه Mode برای جابجایی بین 4 دکمه جهت انجام داد که بسیار راحت است.
مولد موج مربعی: شش شکل موج شامل امواج سینوسی، موج مربعی و امواج مثلثی را می توان خروجی داد. قسمت بالایی اسیلوسکوپ می تواند یک شکل موج قابل تنظیم با دامنه 3 ولت تولید کند، محدوده تنظیم فرکانس 0-2 مگاهرتز است، دقت تا 0.1 هرتز است. محدوده تنظیم چرخه وظیفه 1٪ -99٪ است. می توان از آن برای کالیبره کردن کاوشگرهای جدید، راندن mosFET ها، جایگزینی کریستال ها و غیره استفاده کرد.
طراحی 3 حالت ماشه: طراحی 3 حالت ماشه، حالت ماشه خودکار، حالت ماشه معمولی، حالت تک ماشه.
ویژگی های غنی و قدرتمند: یک دکمه برای تنظیم خودکار، پشتیبانی از تک ماشه، پشتیبانی از 14 پارامتر اندازه گیری، پشتیبانی از پروب های ولتاژ بالا .
کاربردهای گسترده اسیلوسکوپ پرتابل ZOYI ZT-702S زووی 1 مگاهرتز 1 کانال با نرخ نمونه برداری 40MSa/s : مناسب برای اشکال زدایی mcu، تعمیر خودرو، تعمیر لوازم خانگی، رقابت الکترونیکی DIY، اشکال زدایی منبع تغذیه، اینورتر و غیره.
مشخصات اسیلوسکوپ پرتابل DSO154 Pro
راه حل سخت افزاری: ARM+FPGA+ADC
صفحه نمایش: 2.4 اینچ TFT LCD
کانال: 1
رزولوشن: 320*240
نرخ نمونه برداری: 40MSa/s
زمان خیزش: <20 ثانیه
عمق ذخیره سازی: 16 کیلو بیت
امپدانس: 1MΩ
زمان پایه: 50 ثانیه تا 10 ثانیه
حساسیت عمودی: 20mV/div-10V/div
حداکثر ولتاژ: ± 40 ولت (x1) و ± 400 ولت در صورت استفاده از پراب 10X
امپدانس ورودی: 1MΩ
ژنراتور سیگنال: فرکانس 0-500K قابل تنظیم، ولتاژ ثابت 3.0 ولت
حالت ماشه: خودکار / عادی / تک
اندازه گیری شکل موج: 14 نوع
حالت اسکرول: ≥200ms ورود به حالت اسکرول
مشخصات فنی محصول در قالب جدول
| Specification | Details |
|---|---|
| Product Name | Signal Generator |
| Model Number | 83575 |
| Brand Name | TZT |
| Frequency | 18 MHz |
| Sampling Rate | 40 MS/s |
| Bandwidth | 18 MHz |
| Vertical Sensitivity | 20 mV/Div ~ 10 V/Div |
| Time Base | 50 ns ~ 10 s |
| Max. Measured Voltage | X1: ±40V; X10: ±400V (AC 220V) |
| Trigger Mode | Automatic / Normal / Single |
| Signal Generator Output | 0-500 KHz adjustable frequency, 3.0V fixed voltage |
| Coupling | AC / DC |
| Size | 87 x 58 x 18 mm (3.4 x 2.3 x 0.7″) |
| Weight | 0.3 kg |
| Packaging Size | 10 x 8 x 8 cm |
