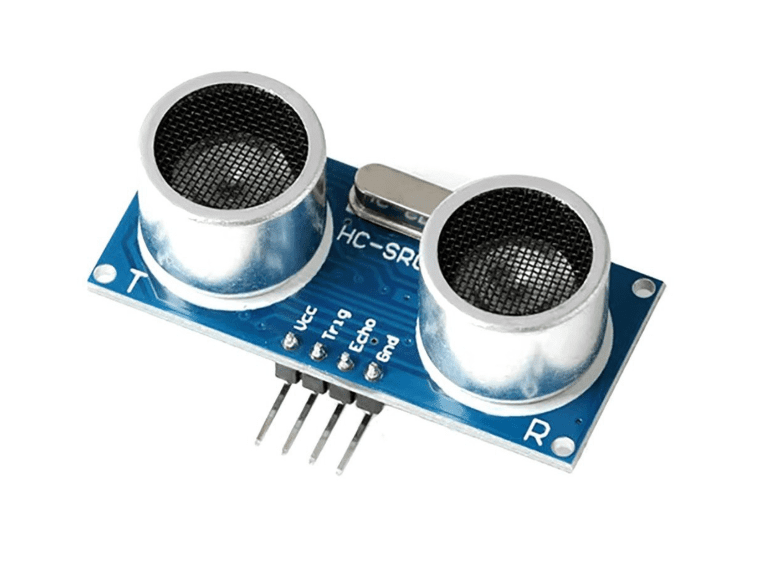

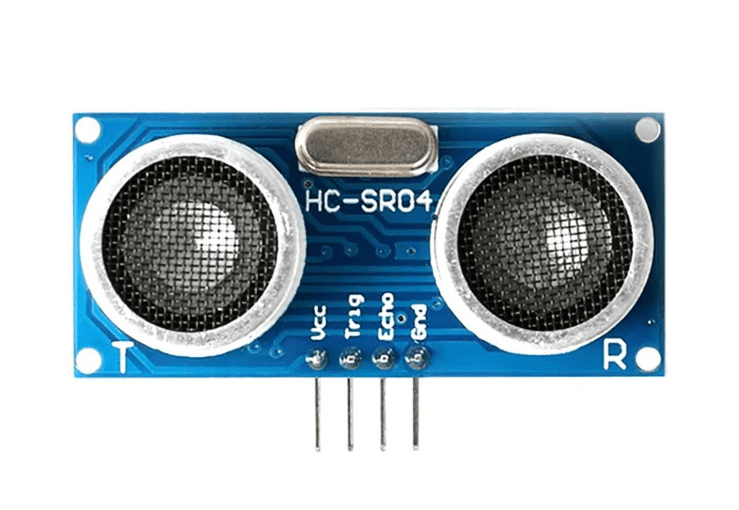

توضیحات و مشخصات ماژول سنسور اولتراسونیک HC-SR04
ماژول HC-SR04 Ultrasonic Sensor یک سنسور فاصلهسنج دقیق و بسیار محبوب است که با استفاده از امواج اولتراسونیک میتواند فاصله اجسام را با دقت بالا اندازهگیری کند. این سنسور پالس صوتی 40 کیلوهرتز ارسال میکند و با دریافت موج بازگشتی، فاصله جسم تا سنسور را محاسبه میکند.
از این ماژول در رباتیک، سیستمهای جلوگیری از برخورد، اندازهگیری سطح مایعات، پروژههای آردوینو، سیستمهای امنیتی، پارکینگ هوشمند و بسیاری از پروژههای الکترونیکی و صنعتی استفاده میشود.
مشخصات فنی HC-SR04:
-
ولتاژ ورودی: 5 ولت
-
جریان کاری: 15 میلیآمپر
-
جریان آمادهبهکار: کمتر از 2 میلیآمپر
-
فرکانس کاری: 40 کیلوهرتز
-
زاویه تشخیص: کمتر از 15 درجه
-
محدوده اندازهگیری: 2 سانتیمتر تا 400 سانتیمتر
-
دقت اندازهگیری: 1 سانتیمتر
-
پالس ورودی تریگر: عرض پالس 10 میکروثانیه
-
تعداد پین: 4 پین
-
نوع رابط: TTL
-
سازگار با آردوینو
-

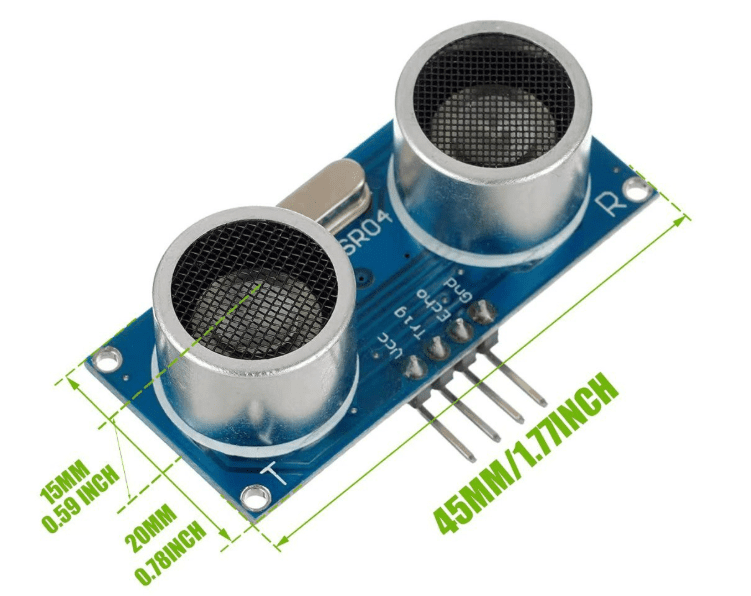

ابعاد: 45×20×15 میلیمتر
ویژگیهای کلیدی HC-SR04:
محدوده اندازهگیری گسترده
قابلیت اندازهگیری فاصله از 2 سانتیمتر تا 4 متر، مناسب برای پروژههای مختلف.
دقت بالا
دارای دقت 1 سانتیمتر، مناسب برای پروژههای دقیق و حرفهای.
مصرف انرژی پایین
کارکرد با ولتاژ 5 ولت و جریان کمتر از 15 میلیآمپر، مناسب برای پروژههای باتریخور.
اتصال آسان
دارای پینهای Trigger و Echo برای ارتباط مستقیم با میکروکنترلرها و آردوینو.
طراحی جمعوجور
ابعاد کوچک 45×20×15 میلیمتر، مناسب برای محیطهای محدود.
پاسخ سریع
اندازهگیری فاصله در زمان کوتاه و مناسب برای سیستمهای کنترل لحظهای.
ساختار مقاوم
طراحی پایدار و عملکرد قابل اعتماد در شرایط مختلف محیطی.

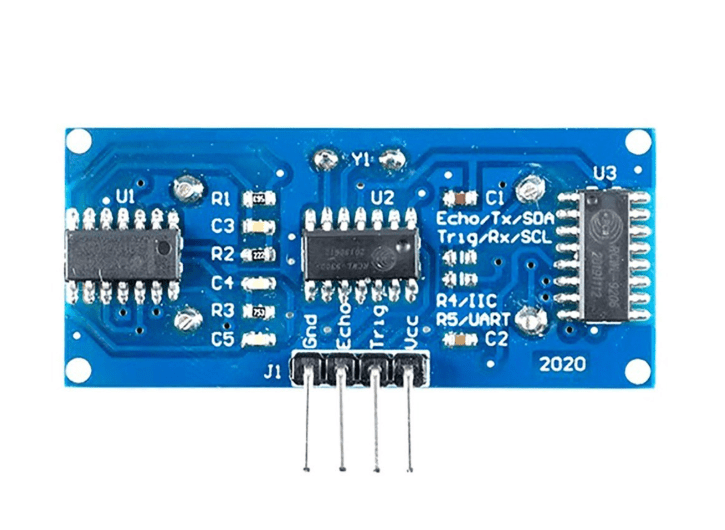

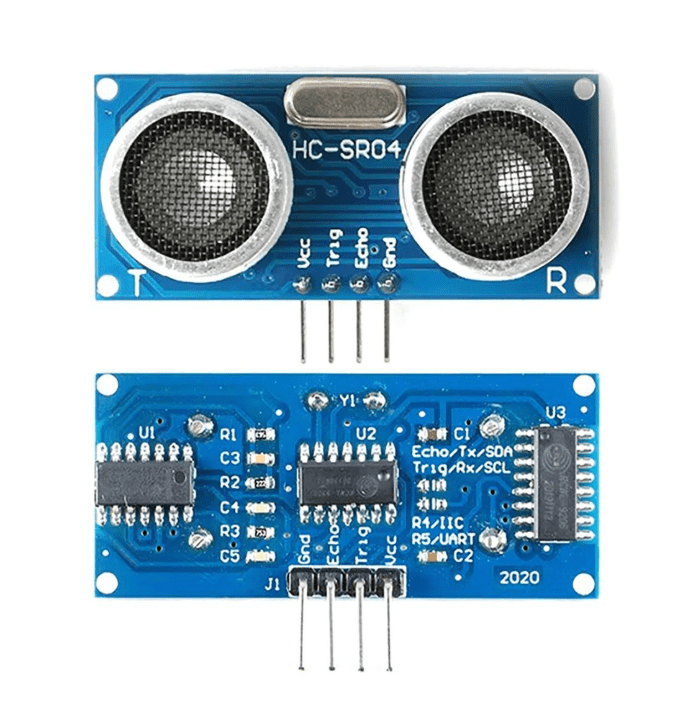

پیناوت سنسور HC-SR04
این ماژول دارای ۴ پین است:
-
VCC: ورودی تغذیه 5 ولت
-
Trig: ارسال پالس التراسونیک
-
Echo: خروجی پالس بازگشتی برای اندازهگیری فاصله
-
GND: اتصال زمین
کاربردهای ماژول التراسونیک HC-SR04
-
اندازهگیری فاصله
-
تشخیص مانع در رباتها
-
حسگر مجاورت
-
اندازهگیری سطح مایعات
-
سیستم کمکپارک خودرو
-
تشخیص ژست دست (Gesture)
-
تشخیص حضور حیوانات
-
اندازهگیری جریان مایعات در کانال و لوله
این سنسور در پروژههای رباتیک، خانه هوشمند و خودکارسازی بسیار پرکاربرد است.
