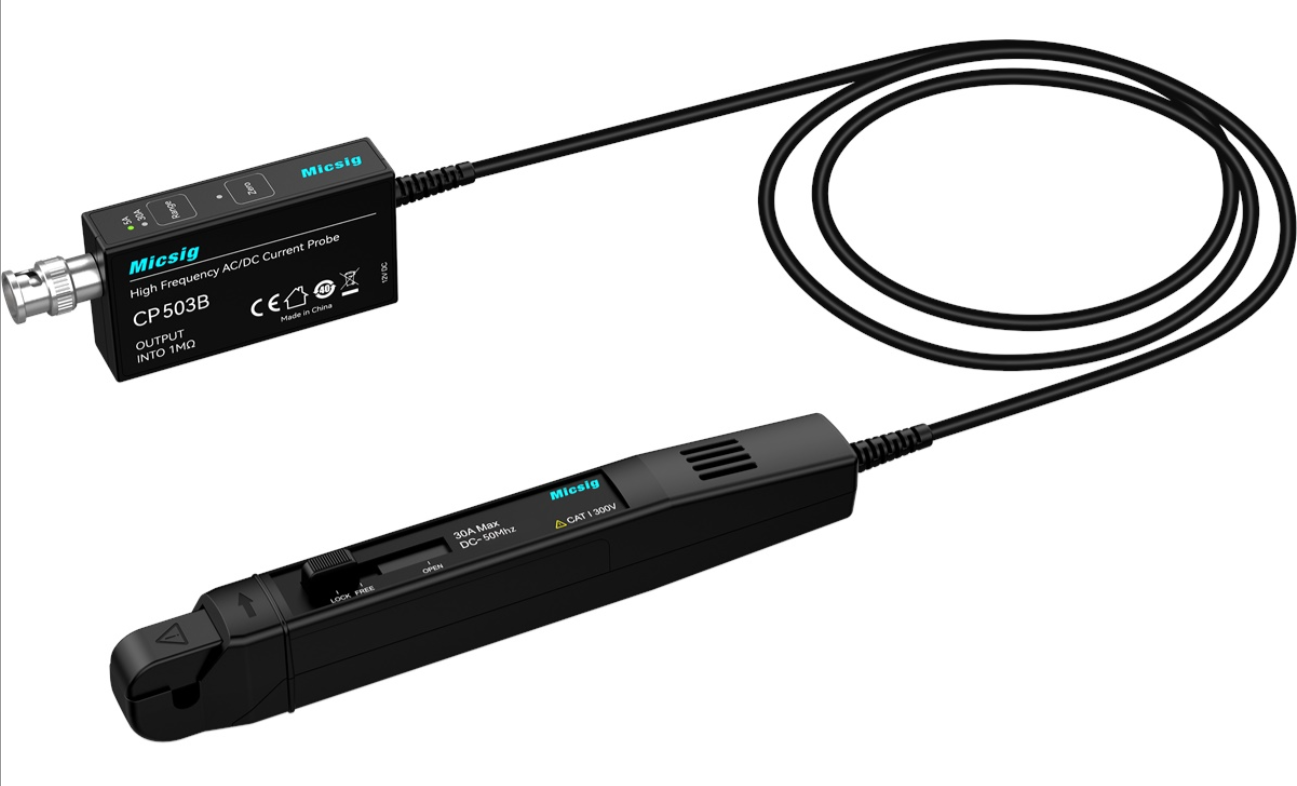

پراب جریان میکسیگ Micsig CP503B
پراب جریان Micsig CP503B یک ابزار کاربردی و دقیق برای اندازهگیری جریان AC و DC است که بهطور ویژه برای استفاده همراه با اسیلوسکوپ طراحی شده است. این پراب امکان مشاهده و تحلیل شکل موج جریان را با دقت بالا فراهم میکند و در آزمایشگاهها، تعمیرات الکترونیک، مهندسی برق و خودروسازی بسیار پرکاربرد است.
ویژگیهای اصلی:
- اندازهگیری جریان AC/DC تا 30 آمپر (پیک 50 آمپر)
- دو محدوده کاری: 5 آمپر و 30 آمپر برای دقت بیشتر در اندازهگیری
- پهنای باند تا 2 مگاهرتز برای تحلیل دقیق سیگنالهای سریع
- سازگار با اکثر اسیلوسکوپها با کانکتور BNC
- خروجی ایزوله و ایمن برای جلوگیری از آسیب به دستگاه اندازهگیری
- طراحی سبک و ارگونومیک برای استفاده طولانیمدت
این پراب انتخابی عالی برای کسانی است که نیاز به اندازهگیری جریان در مدارات قدرت، منابع تغذیه سوئیچینگ، موتورهای الکتریکی و سیستمهای الکترونیک پیشرفته دارند.
| Model | CP1003B | ||
|---|---|---|---|
| Bandwidth | DC-50MHz | ||
| Rise Time | ≤7ns | ||
| Ranges | 5Arms（5A） 30Arms（30A） |
||
| Max. Current Input | |||
| ±1% ±1mA（5A) ±1% ±10mA（30A） |
|||
| Lowest Measurable Current | 1mA（5A) 10mA（30A） |
||
| Noise | <4mApp（5A） <30mApp（30A） |
||
| Delay | ＜ 6.5ns（5A ) ＜ 8.5ns（30A） |
||
| Output Sensitivity | 1V / 1A（5A，1X ) 1V / 10A（30A，10X ） |
||
| Overcurrent Alarm Value | ≥ 7Apk（5A） ≥ 50ApK（30A） |
||
| Power Supply | DC 12V | ||
| Max. Working Voltage | CAT I 300V | ||
| Max. Floating Voltage | CAT I 300V | ||
| Max. Conductor Diameter | 5mm | ||
| Interface | Universal BNC | ||
مقایسه محصول
| Model | CP503B | CP1003B |
|---|---|---|
| Bandwidth | 50 MHz | 100 MHz |
| Rise time | ≤ 7 ns | ≤ 3.5 ns |
| Power interface | Standard BNC | Standard BNC |
| Delay | < 6,5 ns (5 A) < 8,5 ns (30 A) |
< 6,5 ns (5 A) < 8,5 ns (30 A) |
| Power supply | DC 12 V | DC 12 V |
