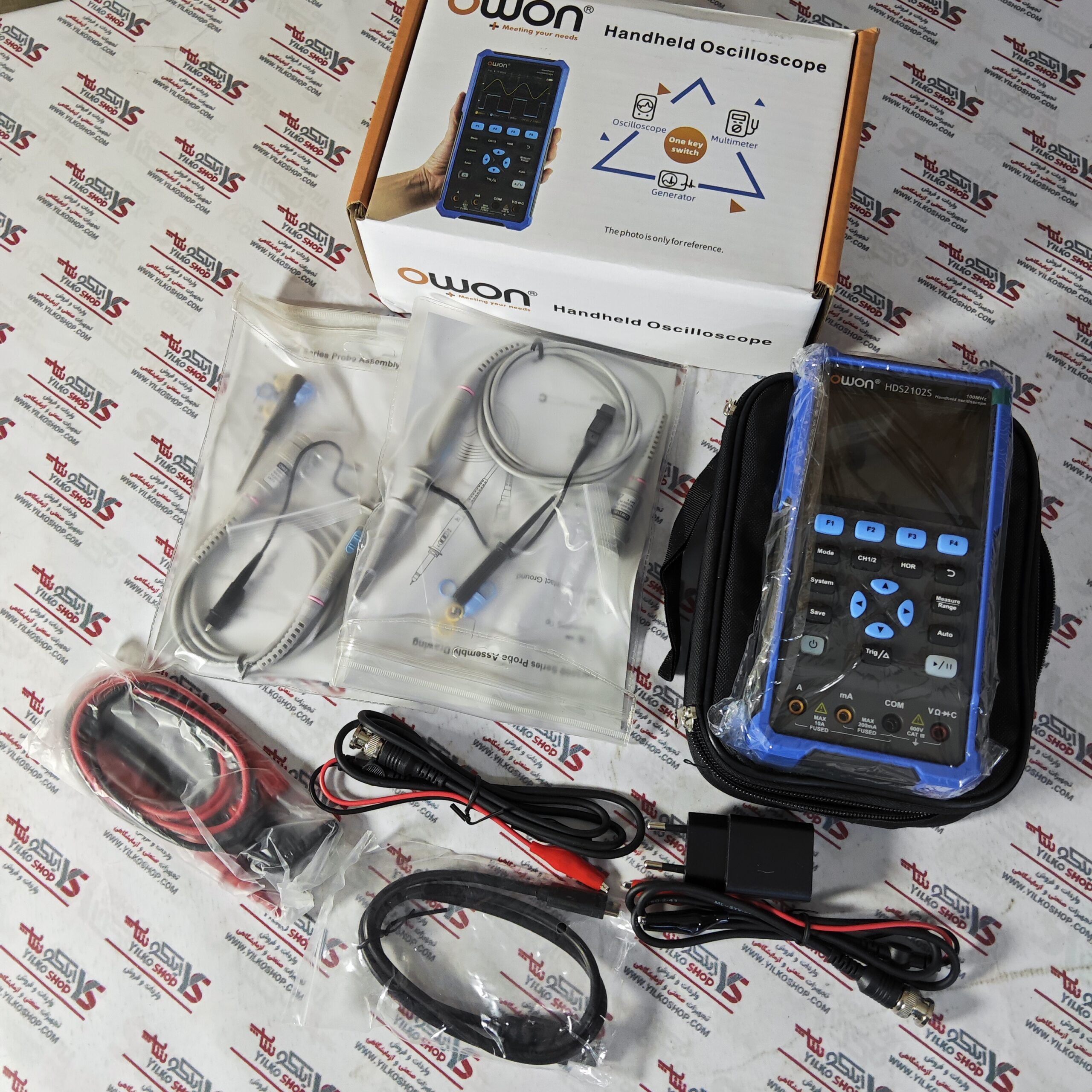

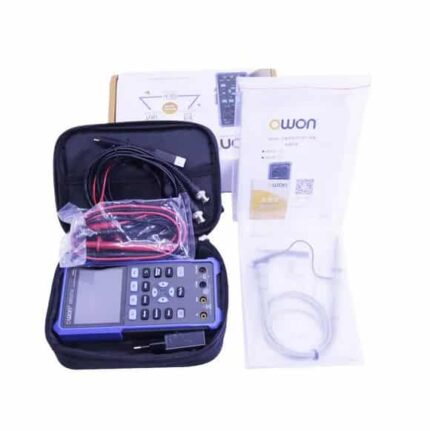

اسیلوسکوپ پرتابل مولتیمتر و فانکشن دار HDS2102S اوون ۱۰۰ مگاهرتز ۲ کانال با نرخ نمونه برداری ۵۰۰MSa/s

اسیلوسکوپ پرتابل مولتیمتر و فانکشن دار HDS2102S اوون ۱۰۰ مگاهرتز ۲ کانال با نرخ نمونه برداری ۵۰۰MSa/s ، یک اسیلوسکوپ ۲ کاناله ۱۰۰MHz شارژی با فانکشن ژنراتور داخلی و مولتیمتر است که دارای نمایشگر ۳٫۵ اینچی رنگی و تغذیه با تایپ C است.

این اسیلوسکوپ  دارای کیفیت و دقت بالایی است و مورد پسند کاربران بسیاری قرار گرفته است.

امکانات و ویژگی های اسیلوسکوپ ۳کاره پرتابل OWON مدل HDS2102S :

الف: مشخصاتاسیلوسکوپ:

پهنای باند ۱۰۰ مگاهرتز
۲ کانال / دارای مولتیمتر/ دارای فانکشن ژنراتور

نرخ نمونه                                           ۵۰۰MSa/s (هر کانال ۲۵۰)
تشخیص پیک
طول رکورد                                          ۸K
نمایشگر                                             LCD 3.5 اینچی
نرخ تازه سازی سازی شکل موج              ۱۰۰۰۰ wfrms/s
کوپلینگ ورودی                                     DC، AC و زمین
امپدانس ورودی                                   ۱ MΩ+۲%، به موازات ۱ ۶pF+10pF
پرابهای قابل اتصال                               با ضرایب تضعیف ۱X,10X,100X,1000X,10000X
حداکثر ولتاژ ورودی                               ۴۰۰ ولت (DC+AC، PK PK، امپدانس ورودی ۱MΩ) (تضعیف پروب ۱۰:۱)
محدودیت پهنای باند (معمولی)              ۲۰ مگاهرتز در حالت فول
مقیاس افقی                                      ۲ns/div – 1000s/div، گام به ۱-۲-۵
حساسیت عمودی                               ۱۰mV/div – 10V/div
رزولوشن عمودی                                 ۸ بیت
نوع تریگر                                           لبه
حالت های تریگر                                 خودکار، معمولی، تک
اندازه‌گیری‌های اتوماتیک                       فرکانس، تناوب، دامنه، max، min، میانگین، PK-PK
اندازه گیری مکان نما                            V, T و T&V بین مکان نماها
رابط                                                  USB Type-C

ب: مشخصات فانکشن ژنراتور :
تعداد کانال                                           ۱
پهنای باند                                           ۲۵ مگاهرتز
دامنه                                                 ۰٫۰۱ Vpp ~ 2.5 Vpp
نرخ نمونه                                            ۱۲۵ MSa/s
وضوح عمودی                                      ۱۴ بیت
طول شکل موج                                    ۸ kps
رزولوشن فرکانس                                 ۰٫۱ هرتز
انواع شکل موج                                 سینوسی، مربع، رمپ، پالس و sinc, bessely, besselj, stair up, stair down, stair up-down, att alt, amp alt

ج: مشخصات مولتیمتر :

ولتاژ DC             ۰٫۰۱ mV – 1000 V             ± ۰٫۵٪ + ۵

ولتاژ AC              ۰٫۰۱ mV – 750 V              ± ۰٫۸٪ + ۵

جریان DC            ۱۰ μA – 10 A                   ± ۰٫۸٪ + ۲

جریان AC            ۱۰ μA – 10 A                   ± ۱٪ + ۵

 Resistance         ۰٫۰۱ Ω – ۱۰۰ MΩ            ± ۰٫۸٪ + ۳

Capacitance       ۱  pF – 2 mF                    ± ۳٪ + ۱۰
