• توضیحات

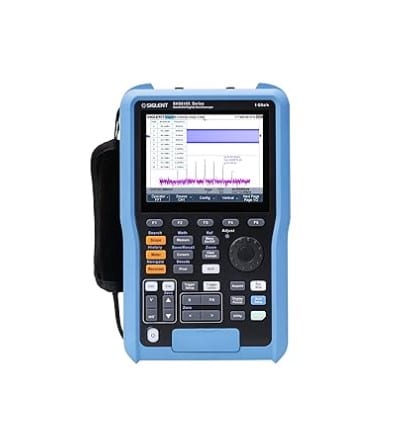

اسیلوسکوپ های دستی SIGLENT در سری های SHS800X و SHS1000X عرضه می شوند. هر دو سری دو کانال ورودی داشته و بر اساس مدلشان از پهنای باند 200 و 100 مگاهرتزی برخوردار هستند. نرخ نمونه برداری این محصولات حداکثر 1GSa/s بوده و عمق حافظه آن حداکثر 12Mpts است.

اگر از هر دو کانال SHS810X همزمان استفاده شود، نرخ نمونه برداری هر کدام 500MSa/s و عمق حافظه هر کانال آن 6Mpts است. اگر فقط از یک کانال آن استفاده شود نرخ نمونه برداری و عمق حافظه آن حداکثر میزان خواهد بود.

برای سهولت در استفاده از دستگاه SHS810X، فانکشن هایی که اغلب استفاده می شوند در پنل جلوی دستگاه تعبیه شده اند.

اسیلوسکوپ های سری SHS800X دو کانال ورودی اسکوپ غیر ایزوله و یک کانال ورودی مولتی متر ایزوله دارند.

Siglent SHS810X چندین حالت تریگر داشته و همچنین قابلیت دیکد پروتکل های IIC, SPI, UART, CAN, LIN bus را دارد.

اسیلوسکوپ SHS810X قابلیت ضبط تاریخچه سیگنال ها را داشته و به لظف “sequential triggering” میتوان شکل موج های بزرگ را ضبظ و تحلیل کرد. از دیگر ویژگی های قدرتمند این دستگاه فانکشن FFT یک میلیون نقطه ای آن است که به تحلیل سریعتر و دقیق تر سیگنال منجر می شود.

علاوه بر این ها در طراحی این محصول از یک پردازنده کمکی استفاده شده است که بدون کاهش سرعت دستگاه و نمایشگر، بتوان به اندازه گیری های سریع و دقیق دست یافت.

دستگاه SHS810X یک مولتی متر دیجیتال نیز دارد که از اسیلوسکوپ ایزوله بوده و قادر به اندازه گیری ولتاژ و جریان AC/DC، مقاومت، خازن و دیود و تست بوق است.

Siglent در دستگاه SHS810X از یک باتری شارژی لیتیومی 6900 میلی امپر ساعتی استفاده کرده است که با یک بار شارژ کامل تا حداکثر 5.5 ساعت می تواند کار کند.

اسیلوسکوپ های دستی این شرکت دارای بدنه ضد غبار IP51 و طبق استاندارد IEC60529 می باشند.

• ویژگی ها:

• 200 MHz, 100 MHz bandwidth models
• Sample rate of 1 GSa/s (single-channel), Sample rate of 500 MSa/s (two-channels)
• The Siglent SPO technology
  • Waveform capture rates up to 100,000 wfm/s (normal mode) and 400,000 wfm/s (sequence mode)
  • Supports 256-level intensity grading and color temperature display modes
  • Record length up to 12 Mpts
  • Digital trigger system
• Intelligent trigger: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern
• Serial bus triggering and decoding (Standard) for IIC, SPI, UART, CAN, and LIN protocols
• Video trigger/HDTV
• Low background noise with voltage scales from 2 mV/div to 100 V/div
• 3 one-button shortcuts for Oscilloscope, Multimeter and Recorder functions
• 8 one-button shortcuts for: Run/Stop, Auto Setup, Default, Measure, Cursors, Display/Persist, Clear Sweep and Print. More function shortcuts available when combined with the shift button
• Segmented acquisition (Sequence) mode, divides the maximum record length into multiple segments (up to 80,000), according to trigger conditions set by the user, with a very small dead time segment to capture the qualifying event
• History waveform record (History) function (maximum recorded waveform length is 80,000 frames)
• Automatic measurement function for 38 parameters as well as Measurement Statistics, Zoom, Gating, Math, History and Reference functions
• 1 Mpts FFT. Support Peaks and Markers
• Math and measurement functions use all sampled data points (up to 12 Mpts)
• Math functions (FFT, addition, subtraction, multiplication, division, integration, differential, square root)
• Default key can be customized for user settings or factory “defaults”
• Supports Multi-language display and embedded online help
• Security Erase mode
• Search and navigate function
• Includes Recorder mode, including Sample and Measurement Loggers
• 6000 counts Digital Multimeter, Support DCV, ACV, DCI, ACI, Resistance, Diode, Capacitance, Continuity test.
• True RMS AC Voltage/Current measurement multimeter
• 5.6-inch TFT-LCD display with 640 * 480 resolution
• Interface types: Isolated USB Host, USB Device (MicroUSB -TMC)
• Supports SCPI remote control commands
• UL2054 certified lithium battery pack, 6900 mAh capacity, external charger
• IP Rating: IP51
• Compliance with UL61010-1, UL61010-2-030, UL61010-2-033
