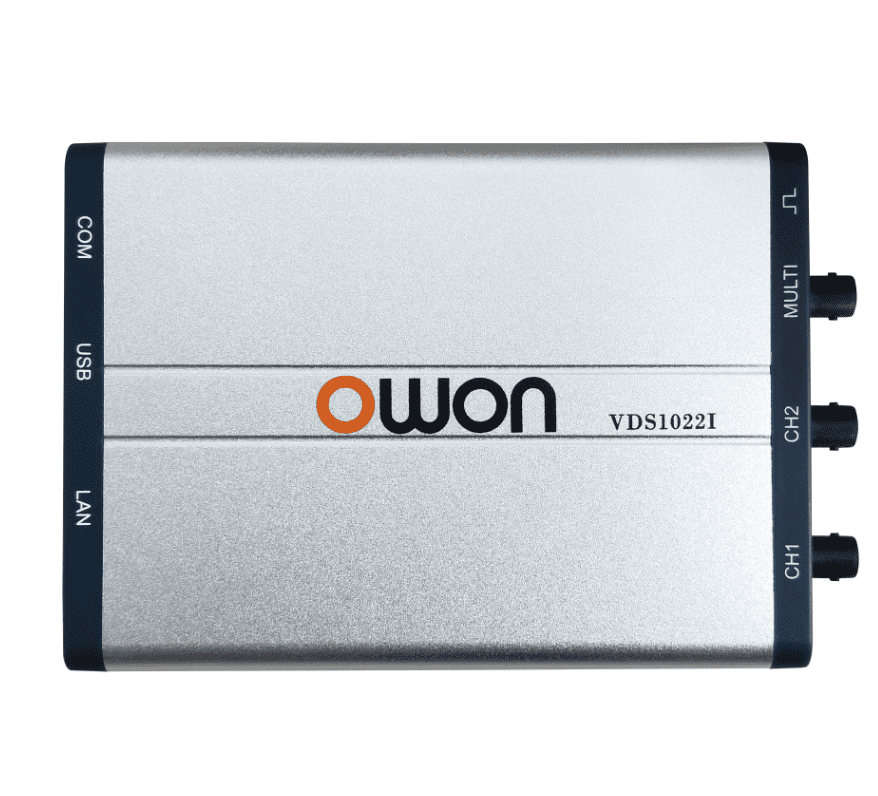

کارت اسیلوسکوپ اوون مدل VDS1022 یک اسیلوسکوپ دوکاناله USB است که برای استفاده در کنار کامپیوتر طراحی شده و ترکیبی از دقت، کارایی و قابلیت حمل بالا را ارائه میدهد. این مدل دارای پهنای باند 25 مگاهرتز و حداکثر نرخ نمونهبرداری 100MS/s است و با طول حافظه 5Kpts امکان تحلیل دقیق سیگنالها را فراهم میکند. تغذیه دستگاه از طریق USB انجام میشود و طراحی باریک و سبک آن حمل و جابجایی آسان را ممکن میسازد.از نظر قابلیتها، VDS1022 امکانات پیشرفتهای مانند نمایش همزمان FFT و حالت X-Y و دو نمای شکلموج، چندین گزینه تریگر شامل لبه، پالس، شیب، ویدیو و alternate و محاسبات ریاضی مانند جمع، تفریق، ضرب، تقسیم و FFT را ارائه میدهد. اتصال USB ایزولهشده از تداخل سیگنال جلوگیری کرده و از کامپیوتر در برابر اضافه ولتاژ یا جریان محافظت میکند. علاوه بر این، دستگاه قابلیت کنترل از راه دور با SCPI و اختیاری از طریق LAN را دارد و طراحی فوقالعاده باریک و قابل حمل آن باعث میشود که به یک ابزار ایدهآل برای مهندسان، تکنسینها و علاقهمندان حرفهای الکترونیک تبدیل شود.
| Band | 25MHz |
|---|---|
| Number of channels | 2 |
| Memory record length | 5kpts |
| Sampling | 100Msps |
| Max. input voltage | 40V |
| Trigger | alternate, falling-edge, pulse, rising-edge, slope, video signal |
| Trigger modes | automatic, normal, single |
| Input coupling | AC, DC, GND |
| Vertical resolution | 8bit |
| Dimensions | 170x120x18mm |
| Interface | USB 2.0 |
| Input impedance | 1MΩ/10pF |
| Rise time | ≤14ns |
| Input sensitivity | 5mV/div…5V/div |
