اسیلوسکوپ رومیزی DS1104Z Plus ریگول 100 مگاهرتز 4 کانال با نرخ نمونه برداری 1GSa/s
۳۶.۵۰۰.۰۰۰ تومان
ناموجود
اضافه به مقایسه
توضیحات

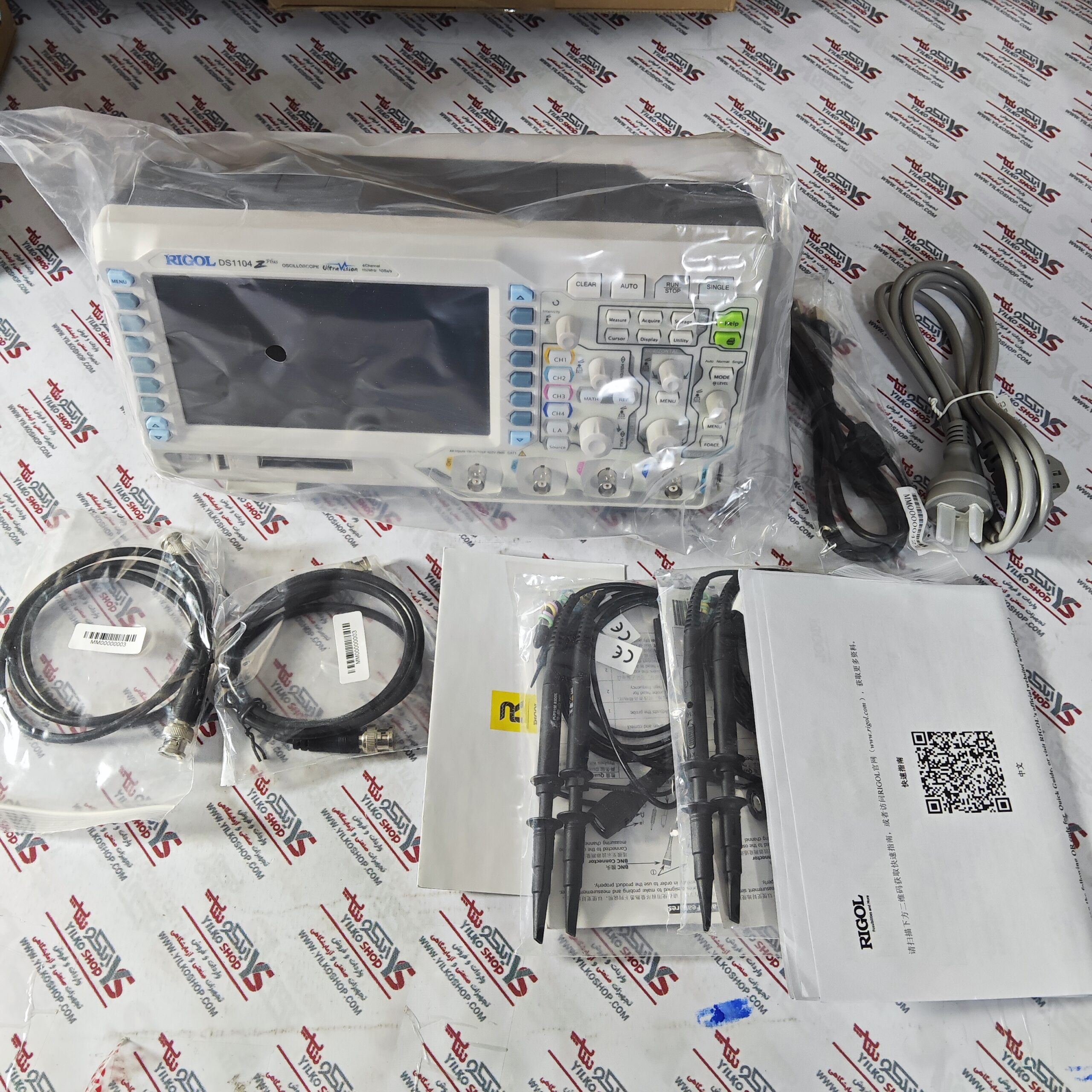

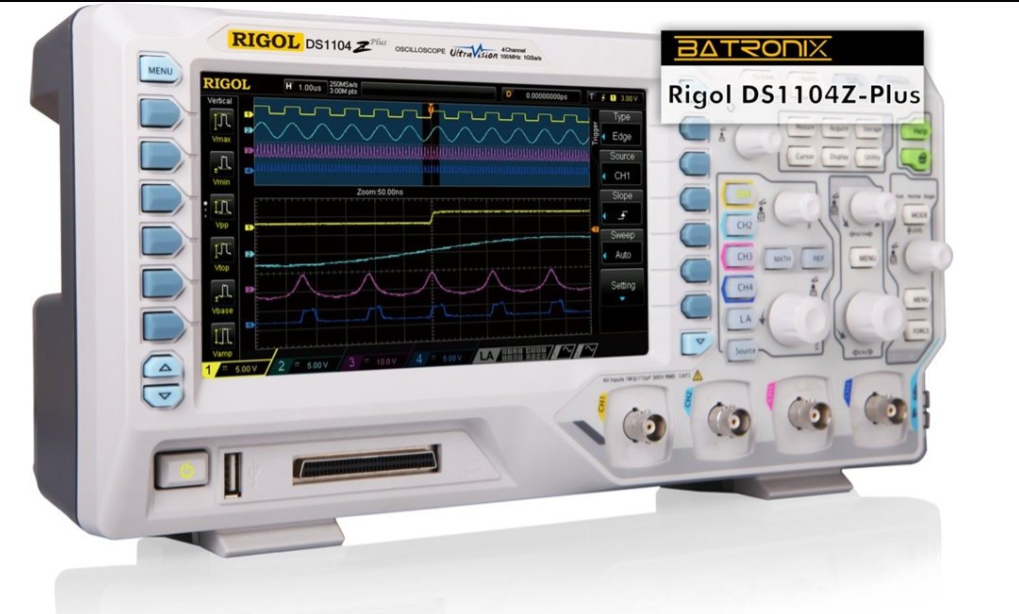

اسیلوسکوپ رومیزی DS1104Z Plus ریگول 100 مگاهرتز 4 کانال با نرخ نمونه برداری 1GSa/s:
اسیلوسکوپ رومیزی DS1104Z Plus ریگول 100 مگاهرتز 4 کانال با نرخ نمونه برداری 1GSa/s – یکی از ابزارهای مهم برای بررسی سیستم های الکترونیکی ، مخابراتی و حتی بورد گوشی های موبایل برای نمایش تصویری شکل موج ها و سیگنال های متغیر در زمان می‌باشد. این دستگاه دارای قابلیت ذخیره سازی دیجیتال 4 کانال و همچنین برای مقایسه شکل دو موج استفاده می‌شود.
اسیلوسکوپ های Rigol مجهز به پنل های کنترل کاملا طراحی شده سفارشی با کاربری آسان هستند که سهولت در عملکرد را برای تمامی کارهای اندازه گیری به کاربر ارائه می‌دهد.
این استاندارد علاوه بر اینکه با عملکرد جدا از ضبط سیگنال های لحظه ای در زمان را واقعی تضمین میکند ، بلکه جزئیات کامل سیگنال های مکرر را نیز نمایش می‌دهد. سرعت بروزرسانی در این دستگاه 30.000 فریم بر ثانیه است که به کاربران این اجازه را می دهد که سیگنال های لحظه ای و غیرعادی را با سرعت بالاتری ضبط کنند.
همچنین باعث افزایش ضبط شکل امواج و تسریع در زمان عیب یابی مدار کمک میکند. صفحه نمایش FFT بزرگ قابلیت نمایش منحنی های سیگنال ،و سایر طوابع را می‌توانید به طور همزمان مشاهده نمایید.
ویژگی های اسیلوسکوپ رومیزی DS1104Z Plus ریگول 100 مگاهرتز 4 کانال با نرخ نمونه برداری 1GSa/s:
- اندازه گیری دامنه شکل موج یا بعبارتی ولتاژ پیک تو پیک ( Vpp)، ولتاژ موثر یا Vrms
- اختلاف فاز را از طریق اختلاف زمانی و یا منحنی لیساژور (X/Y)
- اندازه گیری دامنه, فرکانس, اختلاف فاز , زمان تناوب , بررسی نیمه هادیها
- سرعت ضبط شکل موج تا 30،000wfms / s و حداکثر 60،000 فریم ضبط و پخش همزمان شکل موج
- منبع تغذیه: 100 تا 240 ولت AC و 45 تا 440 هرتز
- حداکثر. میزان جذب شکل موج 30,000 wfms/s
- صفحه نمایش با رزولشن بالا WVGA رنگی 7 اینچی
- محدوده رنج اندازه گیری عمودی 500uV / div ~ 10V / div
- نمونه برداری با یک عکس: 1 GS / s در 1 کانال 500 مگابایت در ثانیه در 2 کانال ، 250 مگا بایت بر ثانیه در 4 کانال
- اسیلوسکوپ دیجیتال 4 کانال با پهنای باند 100 مگاهرتز
- قابلیت اندازه گیری اتوماتیک / قابلیت تریگر خارجی
- دارای فناوری نوآورانه “UltraVision”
- دارای 16 کانال لاجیک آنالایزر طبق سفارش
- سرعت نمونه برداری 1GSa/S
- دارای حافظه داخلی 12Mpts
- قابلیت ذخیره سازی تصاویر و بررسی دیتا
- قابلیت اتصال به کامپیوتر با پورت USB , USB FLASH
راهنمای استفاده (آپارات)
ضمانت:
- اصالت و سلامت کالا
- گارانتی یک ساله
توضیحات تکمیلی
| وزن | 4200 گرم |
|---|---|
| تعداد کانال |
4 کانال |
| پهنای باند | |
| نرخ نمونه برداری | |
| شرکت سازنده |
RIGOL |
| گارانتی |
5 سال خدمات پس از فروش, ضمانت اصالت و سلامت کالا ، دارای امکان صدور فاکتور رسمی, مشاوره رایگان, یک سال گارانتی |
| کد تخفیف | |
| ارسال رایگان |
ارسال رایگان |
| نوع اسیلوسکوپ |
رومیزی |
| تحویل فوری |
تحویل فوری |
