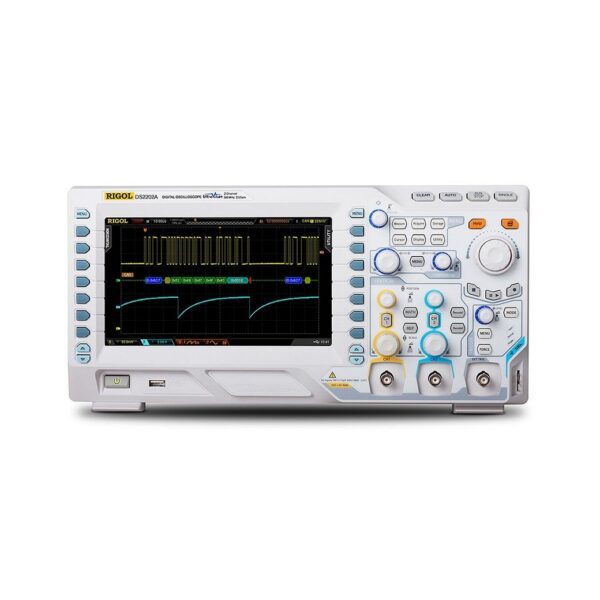

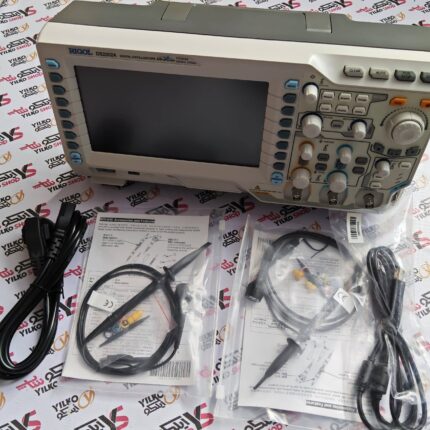

اسیلوسکوپ رومیزی DS2202A ریگول 200 مگاهرتز 2 کانال با نرخ نمونه برداری 2GSa/s
۵۵.۴۰۰.۰۰۰ تومان
ناموجود
اضافه به مقایسهاسیلوسکوپ رومیزی DS2202A ریگول 200 مگاهرتز 2 کانال با نرخ نمونه برداری 2GSa/s
اسیلوسکوپ رومیزی DS2202A ریگول 200 مگاهرتز 2 کانال با نرخ نمونه برداری 2GSa/s یک اسیلوسکوپ حافظهدار دیجیتال دو کاناله بسیار با کیفیت است. دارای نرخ نمونه برداری بلادرنگ تا 2 GSa/s و پهنای باند 200 مگاهرتز است.
اسیلوسکوپ ریگول مدل DS2202A مجهز به کنترلهایی است که به خوبی طراحی شدهاند و به راحتی قابل استفاده هستند و عملکردهای آسان و اندازهگیری های جامعی را ارائه میدهند. دارای منوی بصری و چند زبانه است.
استانداردِ عملکرد بالا در این تجهیز، نه تنها ضبط سیگنال های لحظه ای را تضمین می کند، بلکه جزئیات سیگنال های تکراری را نیز مشاهده می کند. دارای نرخ تازهسازی تا 50000 wfms/s است که به کاربران امکان میدهد سیگنالهای آنی و همچنین سیگنالهای غیرعادی را سریعتر دریافت کنند. همچنین به افزایش توانایی ضبط شکل موج و تسریع دوره اشکال زدایی مدار کمک می کند. کیفیت آن با بهترین برندهای دنیا قابل مقایسه است.
نمایشگرهای رنگی TFT بسیار بزرگ به راحتی قابل خواندن هستند. به لطف یک سیستم هوشمند برای نمایش یا پوشاندن اطلاعات، بزرگترین منطقه ممکن برای نمایش سیگنال ها همیشه در دسترس است. منحنی های سیگنال، نمایشگر FFT و سایر عملکردها را می توان به طور همزمان نشان داد.
ضمانت:
- اصالت و سلامت فیزیکی کالا
- گارانتی یک ساله
- 5 سال خدمات پس از فروش
مشخصه های ویژه اسیلوسکوپ رومیزی DS2202A ریگول 200 مگاهرتز 2 کانال با نرخ نمونه برداری 2GSa/s :
دقت عالی، ورودی کم نویز
اسیلوسکوپ رومیزی DS2202A ریگول 200 مگاهرتز 2 کانال با نرخ نمونه برداری 2GSa/s به لطف مرحله ورودی اندازه گیری که به تازگی توسط Rigol ساخته شده است، قادر به اندازه گیری سیگنال های بسیار کوچک است. وضوح عمودی از 500uV (0.5 میلی ولت) در هر تقسیم شروع می شود. اسکرین شات اندازه گیری یک سیگنال ناچیز 1 میلی ولت موج مربعی (زرد) را نشان می دهد.
طراحی کامل پاسخ فرکانسی
مراحل ورودی اندازه گیری جدید حتی در پاسخ فرکانسی تقریباً عالی عمل می کنند. در اسکرین شات سیگنالی با زمان افزایش فقط 1.4 نانوثانیه با دامنه حدود 5 میلی ولت مشاهده می کنید. بیش از حد زیر 5 درصد است.
حافظه عمیق تر (14 مگاپیکسل / 56 مگاپیکسل)
اسیلوسکوپ رومیزی DS2202A ریگول 200 مگاهرتز 2 کانال با نرخ نمونه برداری 2GSa/s می تواند تا 14 میلیون نقطه اندازه گیری را ذخیره کنند. برای دریافت جزئیات بیشتر و پیمایش در نقاط اندازه گیری می توانید روی قسمت انتخابی شکل موج های گرفته شده زوم کنید. با ماژول حافظه اختیاری MEM-DS2 حتی 56 میلیون نقطه داده در دسترس است. ماژول گسترش حافظه “MEM-DS2” در این صفحه در زبانۀ “accessories” موجود است.
ثبت شکل موج بیدرنگ، پخش مجدد، تجزیه و تحلیل
سرعت نمونه برداری بسیار بالای اسیلوسکوپ رومیزی DS2202A ریگول 200 مگاهرتز 2 کانال با نرخ نمونه برداری 2GSa/s و حافظه زیاد آن، امکان ثبت 50000 شکل موج در ثانیه را فراهم می کند. شکل موج های ثبت شده را می توان به راحتی نمایش و تجزیه و تحلیل کرد.
نمایشگر درجه بندی شدت چند سطحی
با نمایشگر “شدت درجه بندی چند سطحی”، ویژگی های سیگنال گسترده با تعداد بسیار زیادی مقادیر اندازه گیری نیز می تواند به طور کامل نمایش داده شود.
توابع تریگر گذرگاه سریال (RS232، I²C، SPI)
راه اندازی در سیستم های گذرگاه سریال (RS232/UART، I ² C و SPI) قبلاً گنجانده شده است.
تابع رمزگشایی باس سریال
با بسته های اختیاری داده سریال “SD-DS2 Decoding Kit” سریال می توان سیستم های گذرگاه سریال مختلف را آنالیز و رمزگشایی کرده و مستقیماً به عنوان مقادیر بایت نمایش داد. پروتکل های پشتیبانی شده عبارتند از:
RS232/UART، I²C و SPI. ماژول رمزگشایی سریال “SD-DS2” در این صفحه در زبانۀ “accessories” موجود است.
توابع جامع تریگر
اسیلوسکوپ ریگول مدل DS2202A گزینه های تریگرجامعی را ارائه می دهند که امکان استفاده حرفه ای را فراهم می کند. از جمله تریگرهای ویژۀ:
Windows, Nth Edge, HDTV, delay, time out, duration and USB با ماژول اختیاری “AT-DS2 Advanced Trigger” . این صفحه در زبانۀ “accessories” موجود است.
تریگر رشد نیافته (Runt Trigger)
در حالت “Runt trigger”،این اسیلوسکوپ می تواند در پالس های کوتوله فعال شود. پالس های کوتوله، پالس های کوتاهی هستند که به دامنه کامل نمی رسند. برای این تریگر، سه آستانه ولتاژ را می توان تعریف کرد (به عنوان مثال، 10٪، 50٪ و 90٪). اگر سیگنال از دو آستانه اول در یک جهت عبور کند، اما به سومین جهت نرسد، تریگر عمل می کند.
ریاضیات پیشرفته
اسیلوسکوپ ریگول مدل DS2202A دارای یک سیستم ریاضی مدرن و پیشرفته است که به آن امکان می دهد محاسبات سیگنال پیچیده را به سادگی با فرمول های تعریف شده توسط کاربر حل کند.
تست های کنترل کیفیت ماسک گذاری شدۀ رد/قبول
تست رد/ قبول میتواند برای عیبیابی در محیطهای مختلف مانند شبکههای ارتباطی استفاده شود. ویژگیها: ماسکهای تعریفشده توسط کاربر، تعداد ردی/قبولی ها، توقف در هنگام مردودی، هشدار مردودی.
اندازه گیری خودکار با آمار
اسیلوسکوپ تا پنج پارامتر مانند زمان صعود و سقوط، دامنه، عرض پالس، چرخه وظیفه و بسیاری موارد دیگر را به طور همزمان اندازه گیری می کند و آماری را برای هر پارامتر (مقادیر حداکثر، حداقل و میانگین) نشان می دهد.
وزن | 5000 گرم |
---|---|
پهنای باند | |
نرخ نمونه برداری | |
شرکت سازنده |
RIGOL |
گارانتی |
5 سال خدمات پس از فروش, ضمانت اصالت و سلامت کالا ، دارای امکان صدور فاکتور رسمی, مشاوره رایگان, یک سال گارانتی |
کد تخفیف | |
نوع اسیلوسکوپ |
رومیزی |
تحویل فوری |
تحویل فوری |
ارسال رایگان |
ارسال رایگان |
تعداد کانال |
2 کانال |
