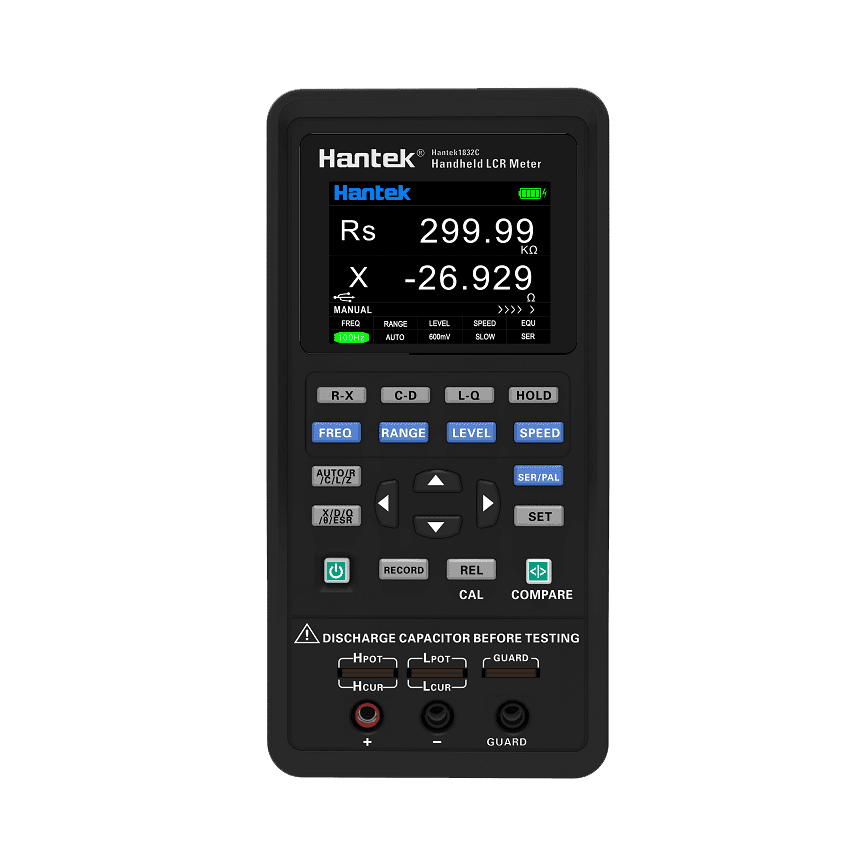

ال سی آر متر هانتک مدل HANTEK 1832C

برای اندازه گیری میزان ظرفیت خازن، مقدار مقاومت الکتریکی و میزان سلف از دستگاه های ال‌سی‌آر متر استفاده می‌شود. LCR متر ها به صورت کلی به دو دسته‌ی فرکانسی و غیر فرکانسی تقسیم می‌شوند.

ال‌سی‌آر متر 40KHz هانتک مدل Hantek 1832C

LCR متر هانتک جز تقسم بندی دستگاه های فرکانسی به حساب می‌آید ، قابلیت اندازه گیری پارامتر های مختلف را تا فرکانس 40 کیلوهرتز را دارا می‌باشد.

دستگاه Hantek 1832C یک LCR METER دستی است که قابلیت اندازه گیری پارامتر های ثانویه X, D, Q, θ, ESR  و پارامتر های اولیه R, C, L, Z را دارد. این دستگاه دارای 7 رنج فرکانسی و 3 سرعت اندازه گیری می‌باشد.

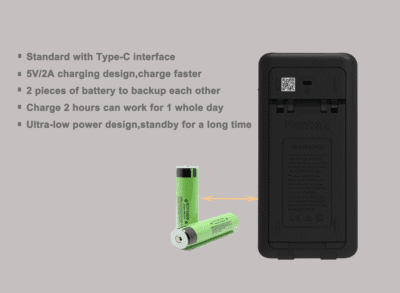

یکی از قابلیت های Hantek 1832C امکان اتصال به کامپیوتر و لاگ کردن اطلاعات می‌باشد. منبع تغذیه این دستگاه را دو عدد باطری لیتیوم یون تشکیل می‌دهد که از طریق پورت USB C نیز قابل شارژ می‌باشند.

اطلاعات فنی LCR متر هانتک 1832C

• فرکانس های تست : 100Hz, 120Hz, 400Hz, 1KHz, 4KHz, 10KHz, 40KHz

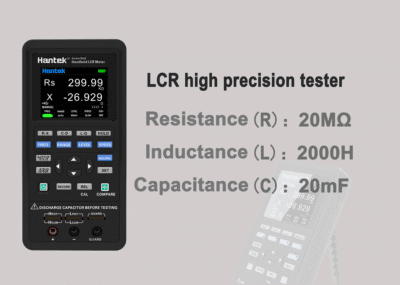

• اندازه گیری پارامترهای اصلی
  • مقاومت الکتریکی (R – Electrical Resistance) بازه 20MΩ ~ 0
  • ظرفیت خازنی (C – Capacitance) بازه 20mF ~ 0
  • میزان سلف (L – Inductance) بازه 2000H ~ 0
• دارای سه سرعت اندازه گیری 4 بار در ثانیه، 2 بار در ثانیه و 1 بار در ثانیه
• قابلیت اندازه گیری به صورت Auto (تعیین خودکار) و Manual (تعیین دستی)
• امکان تشخیص خودکار در حالت Auto (قابلیت Auto Detect)
• قابلیت self calibration
• قابلیت نگه داشتن اطلاعات نمایشگر (Hold Data) با استفاده کلید Hold

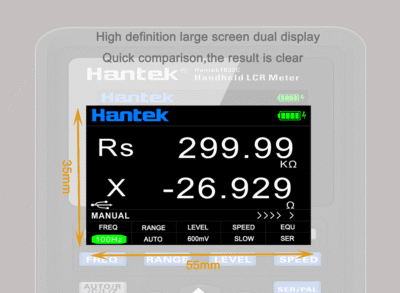

• صفحه نمایشگر LCD از نوع TFT با اندازه 2.8 اینچی
• اندازه گیری پارامترهای ثانویه X/D/Q/θ/ESR

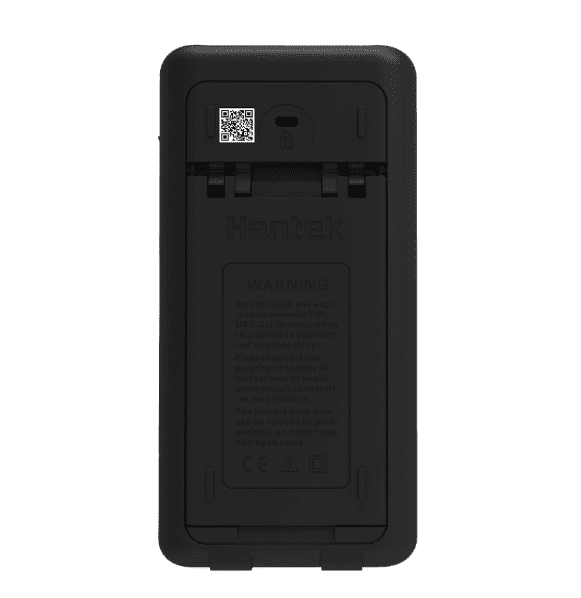

• باتری از نوع لیتیوم یون قابل تعویض

توجه کنید که بهتر است پیش از شروع روند کالیبره کردن، دستگاه به صورت کامل شارژ شده باشد و در حین انجام کالیبره نیز اتصال دستگاه با لپتاپ یا برق را نیز قطع کنید.

برای استفاده از قسمت کالیبره کردن،پس از فشردن کلید CAL، قطعه short circuit card را که همراه دستگاه می‌باشد را در ترمینال های Hpot و Lpot قرار دهید (توجه کنید که در این حالت هیچ قطعه ای نباید به دستگاه متصل باشد) و سپس روند self calibration را انجام دهید. این روند ممکن است تا 10 الی 15 دقیقه طول بکشد.

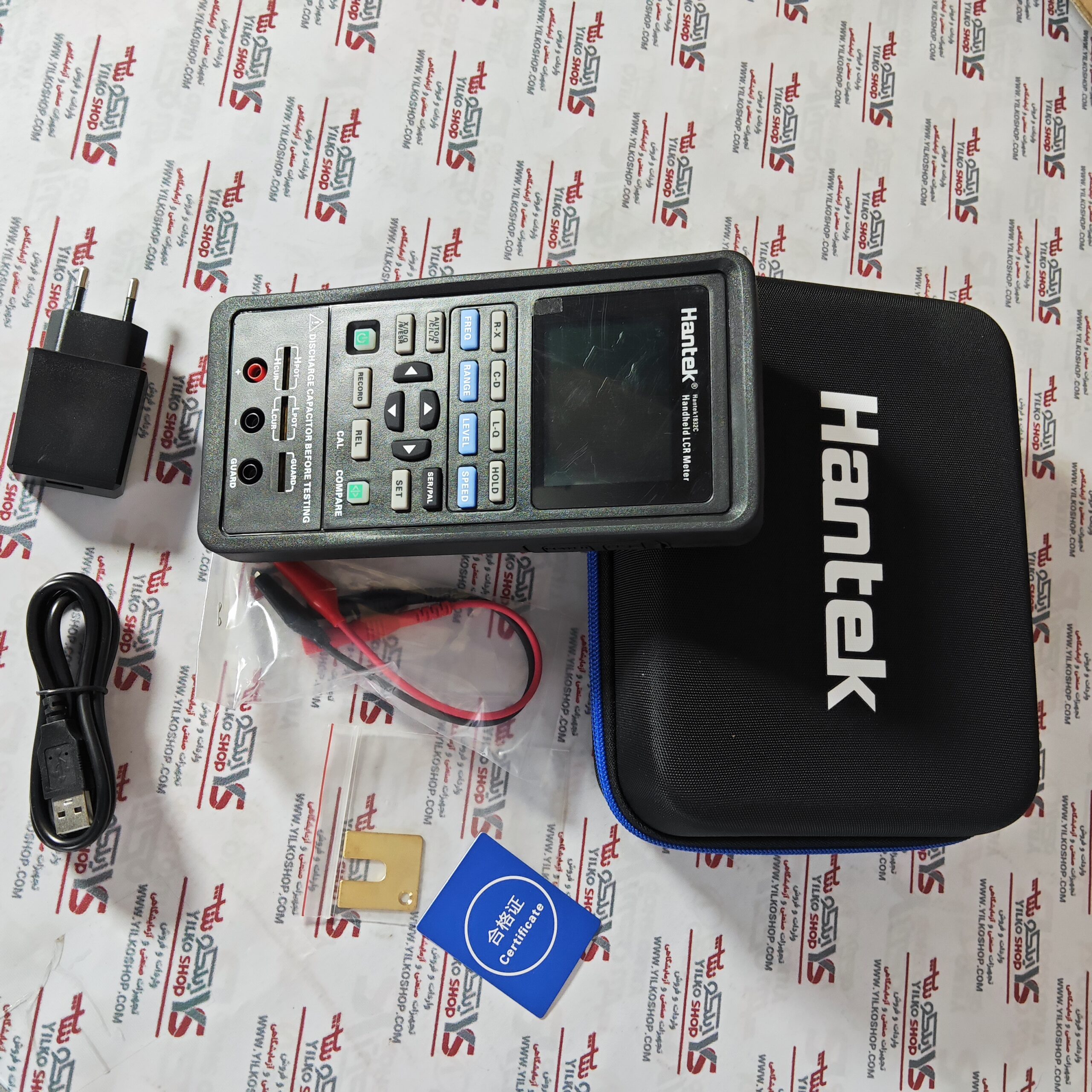

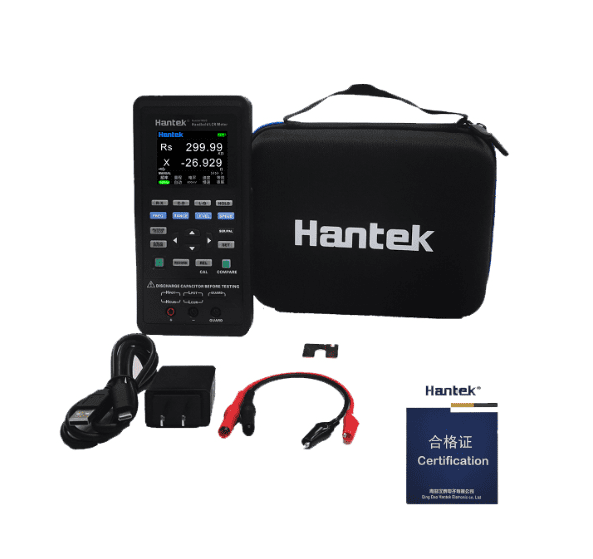

اقلام همراه Hantek 1832C LCR Meter

• پراب اندازه گیری با سری سوسماری
• کابل شارژ و اتصال به کامپیوتر (USB به Type-C)
• شارژر 5 ولتی
• short circuit card
• کیف حمل
