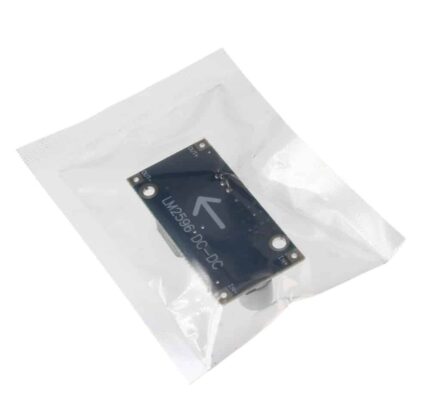

ماژول LM2596

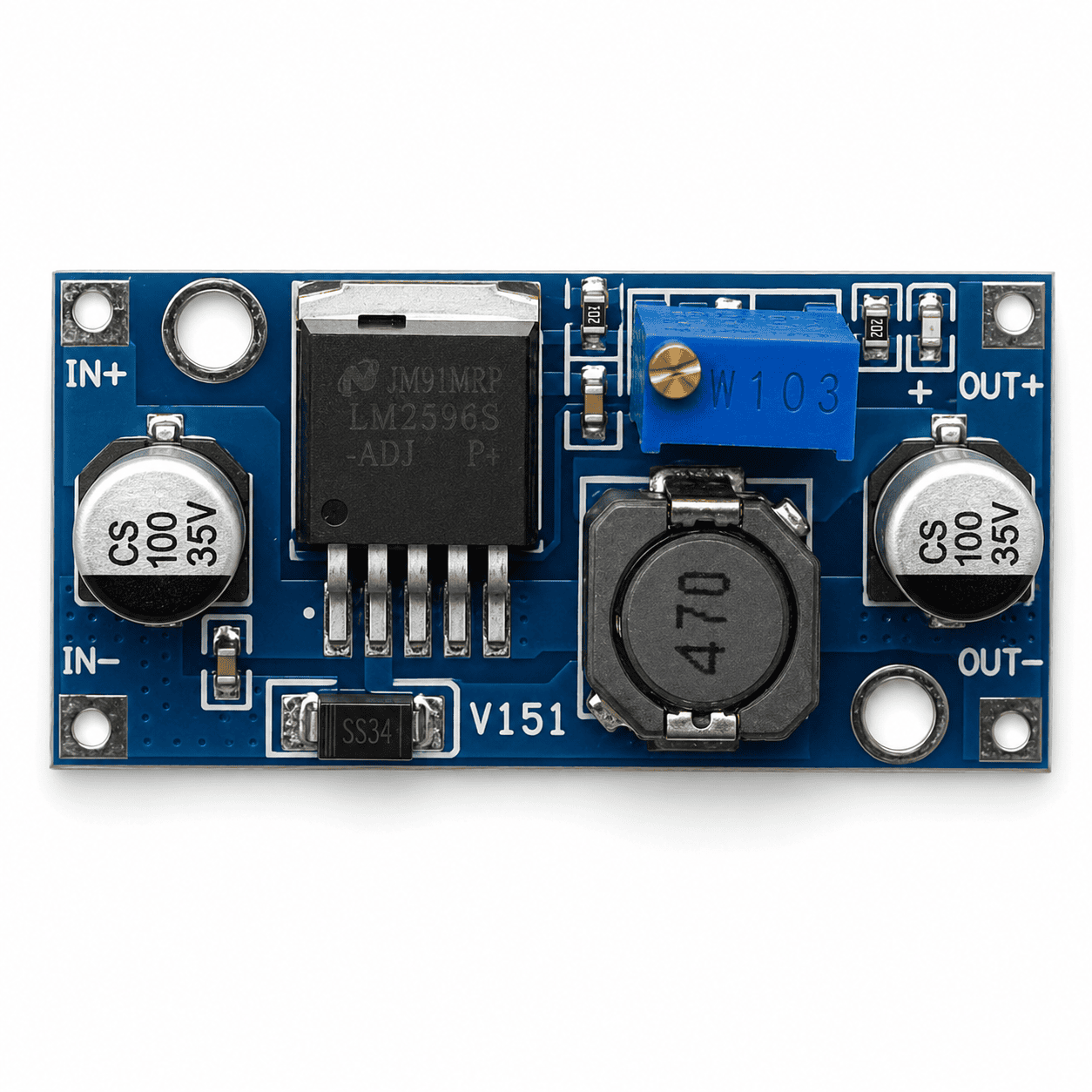

ماژول LM2596 این ماژول یک مبدل DC/DC کاهنده است که بر پایه آی سی تنظیم کننده LM2596 تولید شده است . در این ماژول دو پایه برای ورودی ولتاژ و دو پایه برای خروجی در نظر گرفته شده است . پایه های ورودی +IN و –IN و پایه های خروجی +OUT و –OUT نشان داده شده اند . ولتاژ ورودی قابل پذیرش برای این ماژول بین 4 تا 35 ولت DC است . با استفاده از پتانسیومتر تعبیه شده روی بورد میتوانید ولتاژ خروجی را بین 1.5 ولت تا 30 ولت تنظیم کنید .

تنظیم کننده های سری LM2596 مدارات مجتمع یکپارچه ای هستند که تمامی مشخصات لازم برای رگولاسیون LINE و LOAD را برای بار تامین میکند . این آی سی در ورژن های مختلف با ولتاژ ثابت 3.3 ولت ، 5 ولت ، 12 ولت و ولتاژ های خروجی متغیر تولید شده است .

برای راه اندازی مدار سوئیچینگ با این آی سی ها قطعات جانبی کمی نیاز خواهید داشت . استفاده از این تنظیم کننده آسان است .

این آی سی دارای جبران ساز فرکانسی و اسیلاتور فرکانس ثابت داخلی است .

این آی سی برای سوئیچینگ در فرکانس 150 کیلو هرتز طراحی شده است . بنا بر این در این تنظیم کننده به نسبت مدار های سوئیچینگ فرکانس پایین تر ، به المانهای فیلترینگ کوچکتری نیاز خواهید داشت .

ویژگی های ماژول LM2596  :

مبدل DC/DC کاهنده ( رگولاتور متغیر)
مجهز به آی سی LM2596
ولتاژ ورودی 4 تا 35 ولت
ولتاژ خروجی 1.25 تا 30 ولت
ماکزیمم جریان بار 3 آمپر
راندمان بالا
خاموش شدن اتوماتیک مدار با افزایش حرارت
محافظت شده در برابر افزایش جریان
