اسیلوسکوپ رومیزی

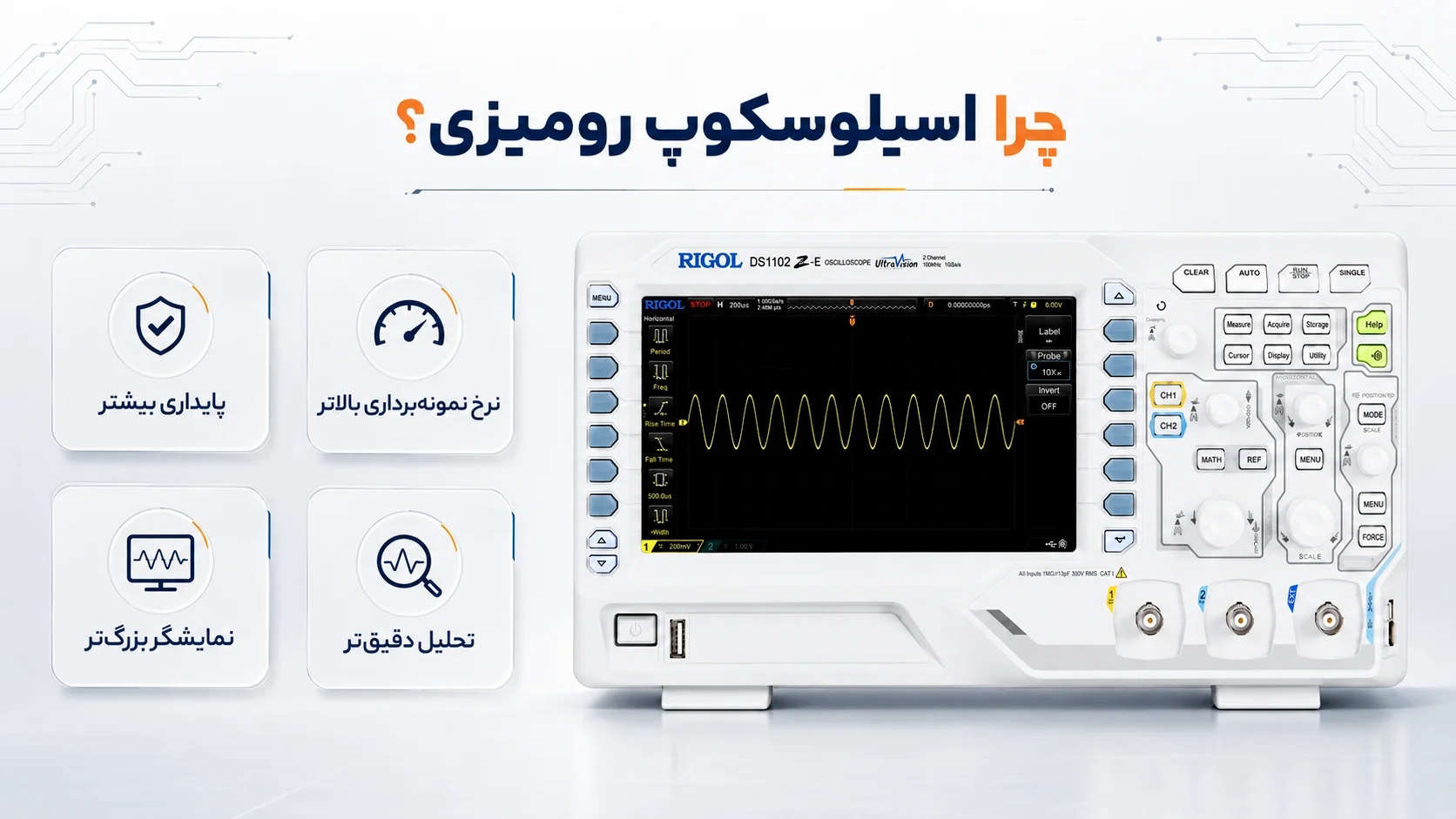

چرا اسیلوسکوپ رومیزی؟

برخلاف مدل‌های اسیلوسکوپ پرتابل، اسیلوسکوپ‌های رومیزی به دلیل بهره‌مندی از پردازنده‌های قدرتمندتر، نمایشگرهای بزرگتر و نرخ نمونه‌برداری (Sample Rate) بالاتر، پایداری بیشتری در اندازه‌گیری‌های طولانی‌مدت دارند. این قابلیت‌ها باعث می‌شود که مشاهده، ثبت و تحلیل سیگنال‌های سریع و پیچیده در مدل‌های رومیزی، بسیار راحت‌تر و دقیق‌تر از مدل‌های دستی و پرتابل باشد؛ به طوری که کاربر می‌تواند کوچک‌ترین نویزها و ناپایداری‌ها را با وضوح بالا رصد کند.

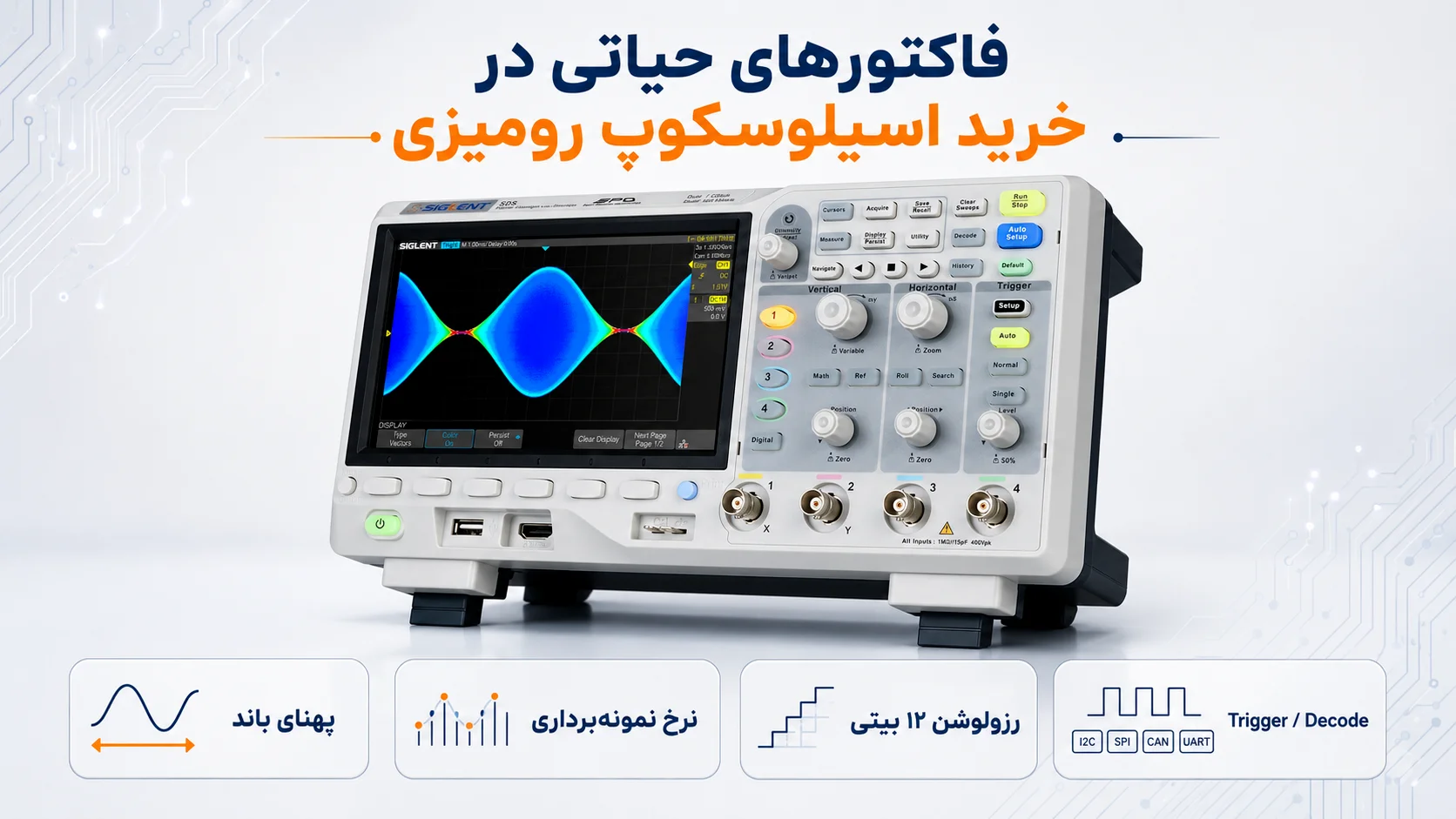

فاکتورهای حیاتی در خرید اسیلوسکوپ رومیزی

برای اینکه سرمایه‌گذاری شما (از ۲۵ میلیون تا بیش از ۱ میلیارد تومان) بهترین بازدهی را داشته باشد، باید به این پارامترهای فنی توجه ویژه‌ای داشته باشید:

پهنای باند (Bandwidth)

پهنای باند اولین فاکتوری است که باید به آن توجه کنید. اگر سیگنال شما سینوسی خالص است، پهنای باند اسیلوسکوپ باید حداقل ۱.۵ برابر فرکانس سیگنال باشد. اما در دنیای واقعی با سیگنال‌های غیرسینوسی مانند سیگنال‌های مربعی و پالس‌های دیجیتال روبرو هستیم. طبق قانون سرانگشتی مهندسی، برای مشاهده دقیق سیگنال‌های غیرسینوسی، پهنای باند اسیلوسکوپ باید حداقل ۵ برابر فرکانس اصلی سیگنال باشد. این امر باعث می‌شود هارمونیک‌های مرتبه بالا (که شکل موج را می‌سازند) فیلتر نشوند و شما شکل موج واقعی را بدون تغییر شکل (Distortion) ببینید.

نرخ نمونه‌برداری (Sample Rate)

در دنیای دیجیتال، نرخ نمونه‌برداری تعیین‌کننده دقت بازسازی سیگنال است. مدل‌های پیشرفته‌ای مانند Rigol DHO یا Siglent SDS با نرخ‌های نمونه‌برداری بالا، از پدیده Aliasing (خطای بازسازی که باعث می‌شود سیگنال فرکانس بالا به اشتباه با فرکانس پایین نمایش داده شود) جلوگیری می‌کنند. همچنین نرخ نمونه‌برداری بالا به شما اجازه می‌دهد Glitches (سیگنال‌های ناخواسته و بسیار سریعی که ناشی از نویز یا خطای منطقی مدار هستند) را به خوبی شکار و نمایش دهید.

رزولوشن عمودی و تکنولوژی ۱۲ بیتی HD

اگر در پروژه‌های منبع تغذیه سوئیچینگ یا سنسورهای دقیق فعالیت می‌کنید، اسیلوسکوپ‌های ۸ بیتی معمولی ممکن است نویز بالایی داشته باشند. در این اسیلوسکوپ‌ها، سیگنال ورودی به ۲۵۶ سطح ولتاژ تقسیم می‌شود. این محدودیت باعث ایجاد «نویز کوانتایزاسیون» می‌شود که در تحلیل سیگنال‌های کوچک (مثل خروجی سنسورها یا ریپل منابع تغذیه سوئیچینگ) باعث پله‌پله شدن موج و عدم دقت می‌شود. اما در مدل‌های ۱۲ بیتی (High Resolution) که از برندهای Siglent و Rigol در ایلکوشاپ موجود است، سیگنال به ۴۰۹۶ سطح تقسیم می‌شود. این یعنی نویز به شدت کاهش یافته و شما می‌توانید کوچک‌ترین تغییرات ولتاژ را روی یک سیگنال بزرگ، با دقت آزمایشگاهی مشاهده کنید.

قابلیت‌های Trigger و تحلیل پروتکل

قابلیت Trigger بر پایه لبه (Edge) یک ویژگی استاندارد و پایه در تمامی اسیلوسکوپ‌هاست که برای ثابت نگه داشتن موج روی صفحه به کار می‌رود. اما برای عیب‌یابی پروتکل‌های سریال مثل I2C، SPI یا CAN، تریگر لبه کافی نیست. در اینجاست که شما به اسیلوسکوپ‌هایی با قابلیت رمزگشایی (Decoding) و تریگرهای پیشرفته (مثل Pulse Width یا Runt) نیاز دارید. برندهایی مثل GW Instek و Hantek در این زمینه مدل‌های متنوعی را ارائه داده‌اند که عیب‌یابی سیستم‌های میکروکنترلری را بسیار سریع می‌کند.

بررسی برندهای معتبرِ اسیلوسکوپ رومیزی در ایلکوشاپ

در ایلکوشاپ، ما طیف وسیعی از برندهای مطرحِ اسیلوسکوپ را پوشش می‌دهیم تا با هر بودجه‌ای، بهترین ابزار را در اختیار داشته باشید.

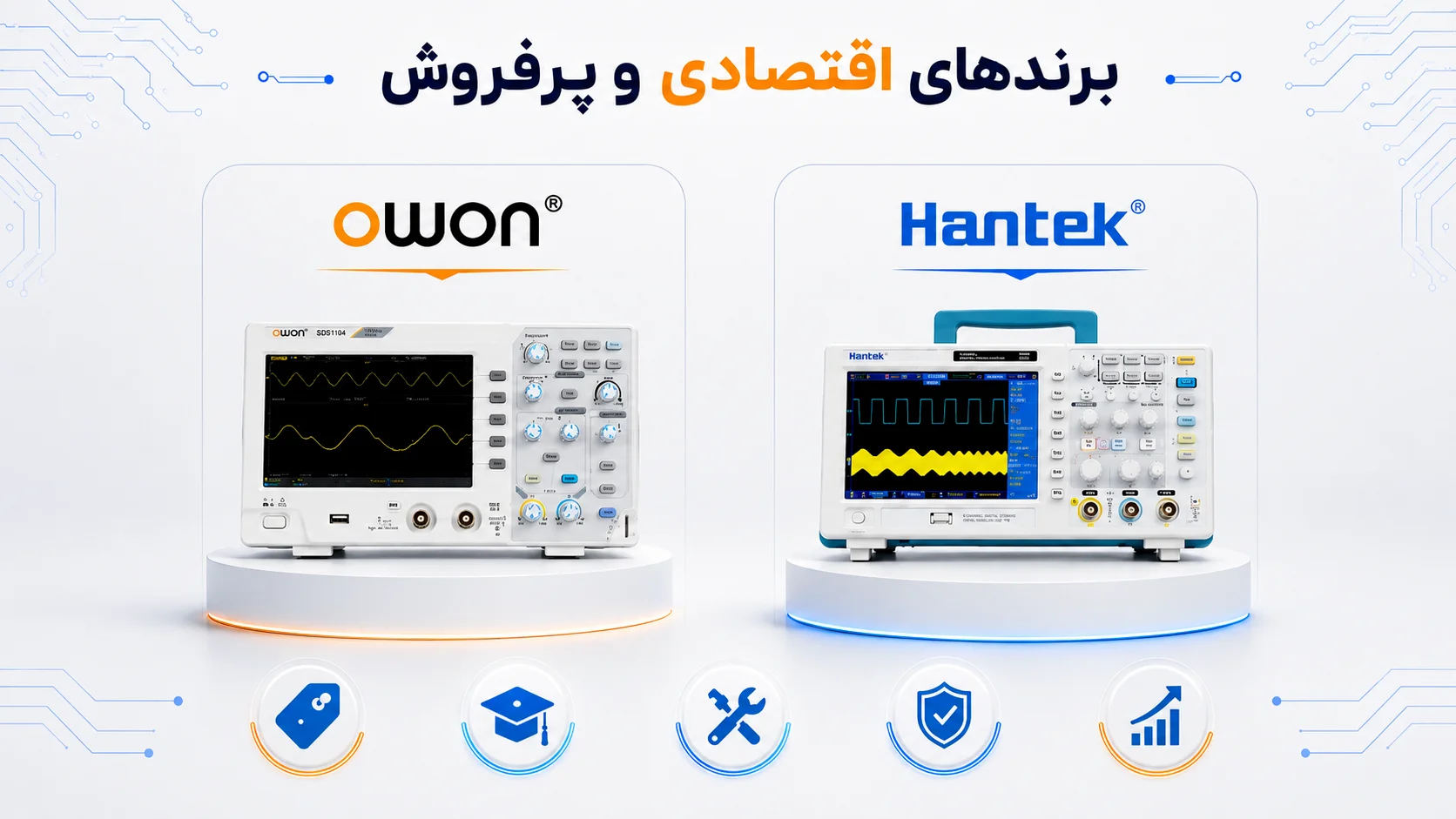

برندهای اقتصادی و پرفروش

اگر دانشجو هستید یا به دنبال یک دستگاه ایده‌آل و کارآمد برای تعمیرات عمومی هستید اسیلوسکوپ‌های اوون (Owon)، اسیلوسکوپ‌های افنیرسی (Fnirsi) و اسیلوسکوپ‌های هانتک (Hantek) برای شما انتخابی مناسب محسوب می‌شوند. مدل‌های محبوب Hantek 5102P یا Owon SDS1102 با قیمت‌های رقابتی، انتخابی عالی هستند.

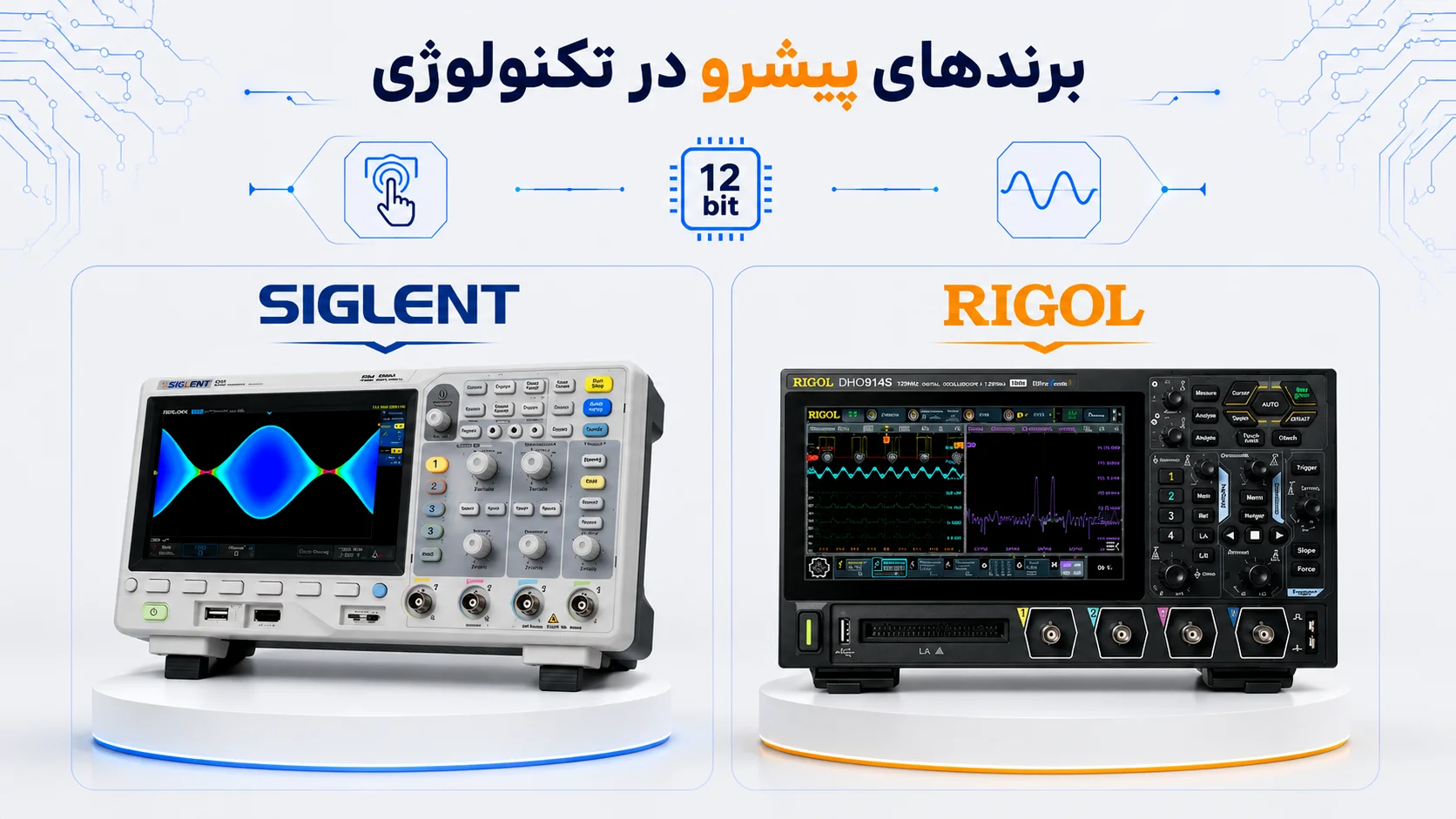

برندهای پیشرو در تکنولوژی

اگر به دنبال نمایشگرهای لمسی و رزولوشن 12 بیت هستید، اسیلوسکوپ‌های یونیتی (UNI-T)، اسیلوسکوپ‌های سیگلنت (Siglent) و اسیلوسکوپ‌های ریگول(Rigol) سری‌هایِ جدیدِ این برندها انتخابی بی‌رقیب هستند. برای نمونه، اسیلوسکوپ DHO914 و اسیلوسکوپ DHO914S با دقت بالا، نرخ پاسخ‌دهی بسیار خوب و نمایشگر لمسی، از محصولات پیشتاز در این رده محسوب می‌شوند.

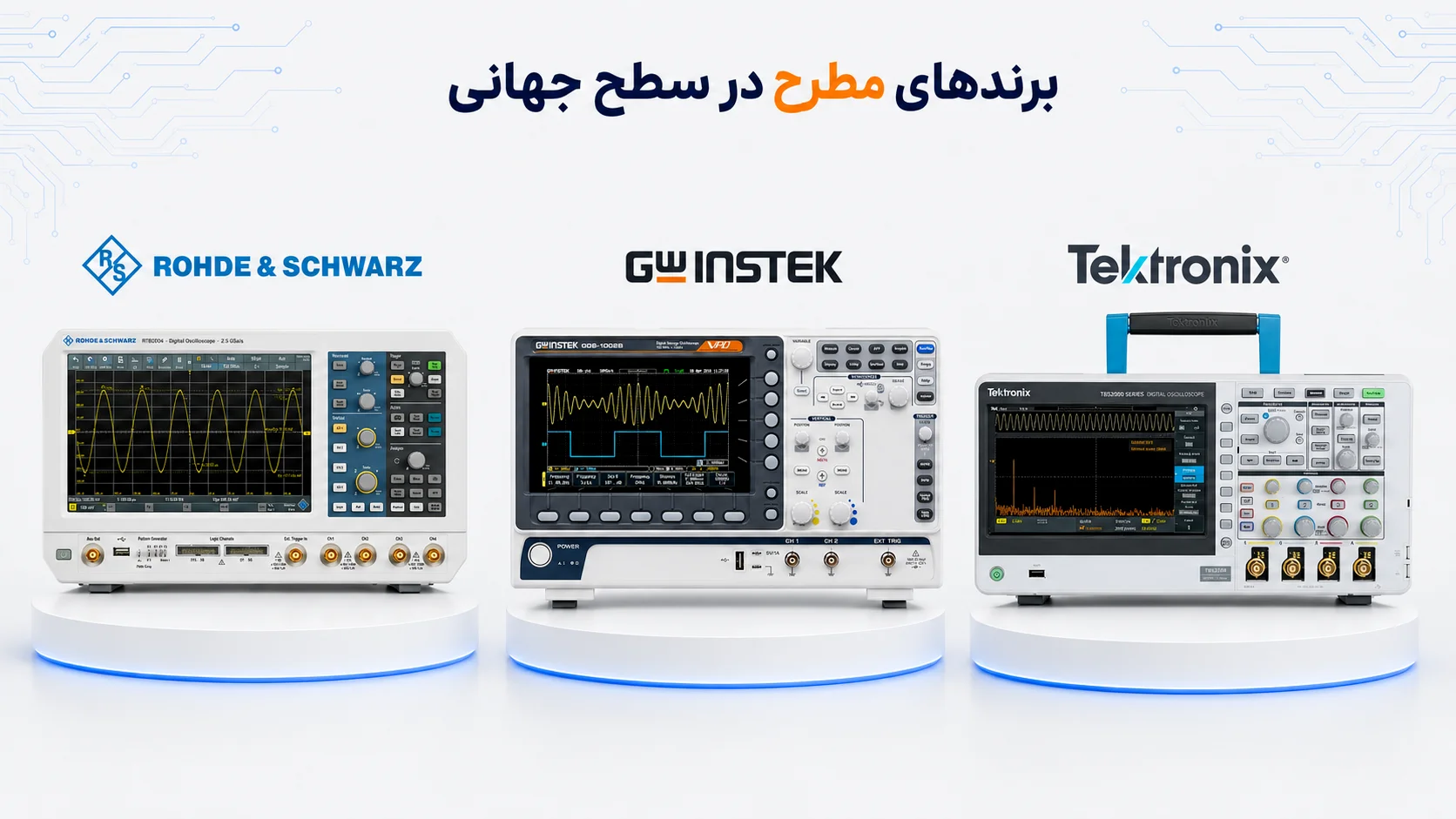

برندهای مطرح در سطح جهانی

اسیلوسکوپ رود اند شوارتز (Rohde & Schwarz)، اسیلوسکوپ تکترونیکس(Tektronix) و اسیلوسکوپ‌های گودویل(GW Instek) برندهایی هستند که برای صنایع دفاعی و حساس که پایداری و کالیبراسیون در اولویت اول است انتخاب‌های ایده‌آل محسوب می‌شوند.

قیمت اسیلوسکوپ رومیزی

قیمت اسیلوسکوپ رومیزی در ایلکوشاپ بازه گسترده‌ای را پوشش می‌دهد. مدل‌های پایه و آموزشی از حدود ۲۵ میلیون تومان شروع شده و در مدل‌های صنعتی و فوق پیشرفته به بیش از ۱ میلیارد تومان می‌رسد. این اختلاف قیمت ناشی از پهنای باند، تعداد کانال (۲ یا ۴ کانال)، عمق حافظه (Memory Depth) ، قابلیت‌های آنالیز طیفی (FFT) و دیگر امکانات جانبی اسیلوسکوپ‌ها است. ما با حذف واسطه‌ها و واردات مستقیم از چین، آمریکا و اروپا تلاش کرده‌ایم بهترین قیمت اسیلوسکوپ‌های رومیزی را برای مهندسین ایرانی فراهم کنیم.

چرا ایلکوشاپ مرجع مطمئن مهندسین برق است؟

خرید تجهیزات حساس الکترونیکی نیاز به تخصص دارد. در مجموعه ایلکوشاپ، ما صرفاً فروشنده نیستیم؛ بلکه مشاور شما هستیم.
تنوع بی‌نظیر: دسترسی به بیش از ۷۵ مدل اسیلوسکوپ رومیزی.
ضمانت اصالت: تمامی برندهای معتبر با تضمین کیفیت عرضه می‌شوند.
پشتیبانی فنی: تیم مهندسی ایلکوشاپ با آمادگی کامل، پاسخ‌گوی پرسش‌های تخصصی شماست و در تمام مراحل در کنار شما خواهد بود تا بتوانید مناسب‌ترین و مقرون‌به‌صرفه‌ترین اسیلوسکوپ رومیزی را متناسب با نیازهای پروژه خود انتخاب کنید.
