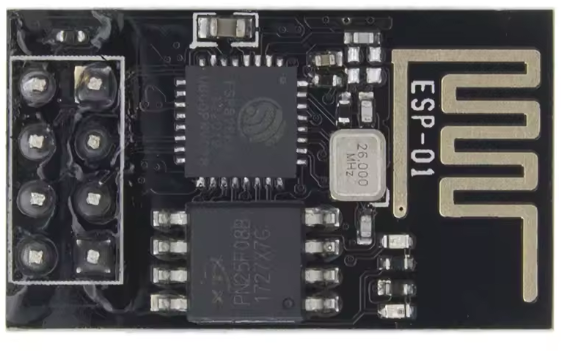

ماژول ESP-01

ماژول ESP8266 یک راهکار ارزان و کاربردی برای افزودن قابلیت اتصال بی‌سیم (Wi-Fi) به آردوینو و سایر میکروکنترلرهاست. این ماژول از طریق رابط UART به سیستم شما متصل می‌شود و می‌تواند به شبکه‌های بی‌سیم موجود وصل شود، یک شبکه اختصاصی (Hotspot) ایجاد کند یا هر دو حالت را به‌صورت هم‌زمان پشتیبانی نماید.
مدل ESP-01 با اندازه‌ای کوچک و پایه‌های استاندارد 2.54 میلی‌متری طراحی شده تا به‌راحتی در پروژه‌ها استفاده شود. این مدل تنها دو پایه GPIO در کنار پایه‌های سریال RX و TX در اختیار شما قرار می‌دهد. معمولاً از آن به‌عنوان یک پل ارتباطی سریال بین دو میکروکنترلر برای انتقال داده از طریق اینترنت یا شبکه بی‌سیم استفاده می‌شود. تمام قابلیت‌های Wi-Fi و TCP/IP به‌طور کامل درون تراشه تعبیه شده و نیازی به ماژول جانبی یا پردازشگر جداگانه نیست.
نسخه‌های اولیه آبی‌رنگ ESP-01 دارای 512 کیلوبایت حافظه بودند، اما نسخه‌های جدید مشکی‌رنگ که با نام ESP-01S شناخته می‌شوند، به حافظه 1 مگابایتی مجهز شده‌اند و عملکرد بهتری ارائه می‌دهند.
مشخصات فنی:
• تراشه اصلی: ESP8266EX با پردازنده 32بیتی RISC ساخت Tensilica
• فرکانس کاری: 80 مگاهرتز (قابل افزایش تا 160 مگاهرتز)
• حافظه فلش: 1 مگابایت (8 مگابیت) نوع DIO
• جریان مصرفی هر پایه I/O: به‌طور معمول 6 میلی‌آمپر، حداکثر 12 میلی‌آمپر
• استاندارد بی‌سیم: 802.11 b/g/n با پشتیبانی از امنیت WPA/WPA2
• حالت‌های کاری بی‌سیم: Station، SoftAP و ترکیبی (Station+SoftAP)
• ولتاژ ورودی: 3.3 ولت (تنظیم‌شده)
• ولتاژ منطقی کاری: 3.3 ولت
• دارای LED آبی نشانگر فعالیت
• پایه‌ها به‌صورت آماده و لحیم‌کاری‌شده
ابعاد ماژول:
• طول: 2.5 سانتی‌متر
• عرض: 1.46 سانتی‌متر
• ارتفاع: 1.1 سانتی‌متر
