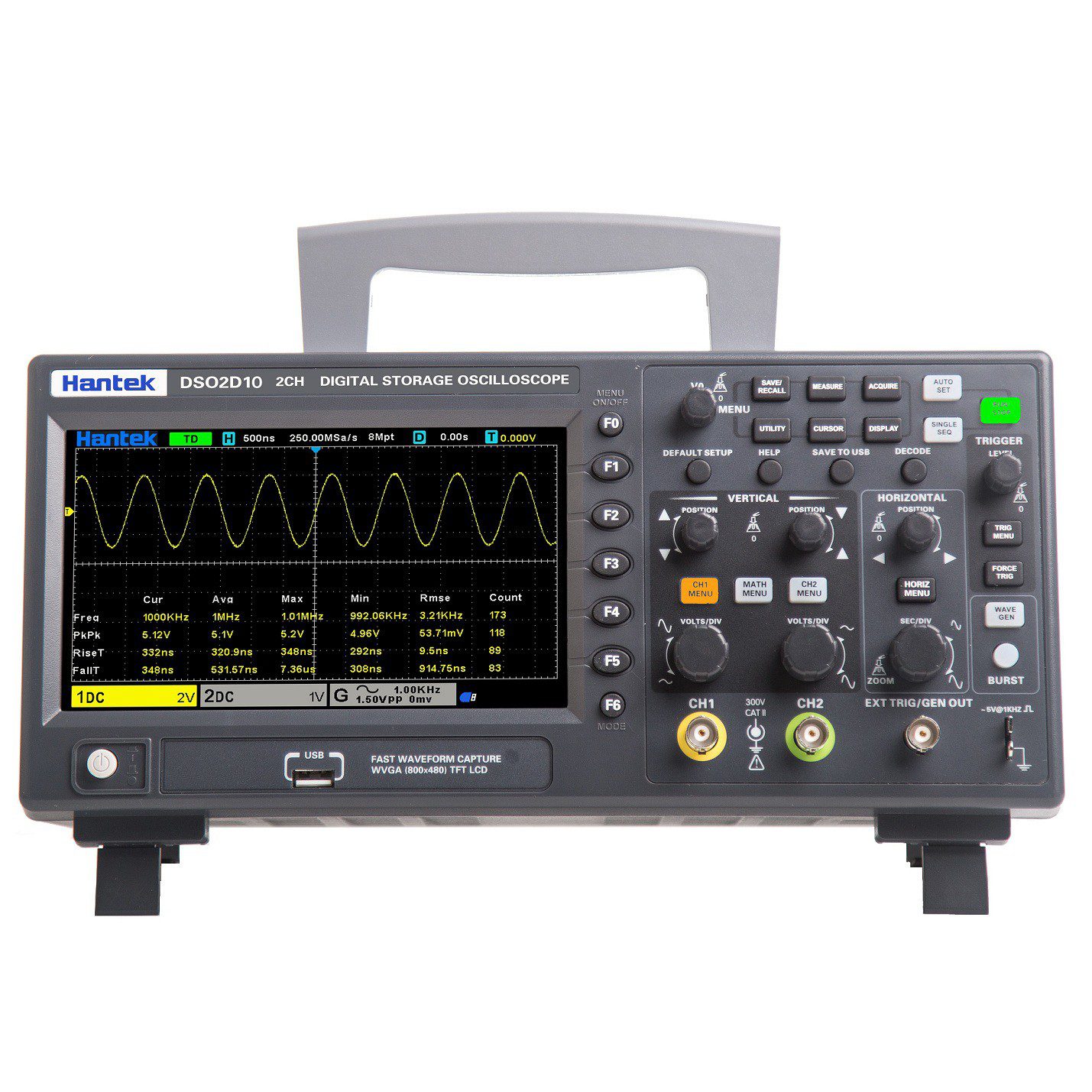

اسیلوسکوپ Hantek DSO2D10 یک اسیلوسکوپ دو کاناله اقتصادی با پهنای باند 100 مگاهرتز و ژنراتور سیگنال داخلی است. این اسیلوسکوپ امکاناتی مانند دیکدینگ و تریگر برای پروتکلهای I2C، SPI، UART/RS232 و CAN ارائه میدهد که برای یک اسیلوسکوپ در این رده قیمتی بسیار کاربردی است.
یکی از ویژگیهای خاص این مدل، نداشتن فن داخلی است که باعث میشود تقریباً بدون صدا کار کند.
با نرخ نمونهبرداری 1 GSa/s و عمق حافظه 8 Mpts، کار با این اسیلوسکوپ بسیار راحت است. همچنین، پورتهای USB برای انتقال دادهها به کامپیوتر یا حافظه USB تعبیه شدهاند. علاوه بر این، یک ولتمتر داخلی نیز برای اندازهگیری ولتاژ AC و DC تا 300 VRMS وجود دارد.
در کل، Hantek DSO2D10 یک اسیلوسکوپ اقتصادی و کاربردی است که برای علاقهمندان و پروژههای خانگی بسیار مناسب است.
جدول مقایسه محصول

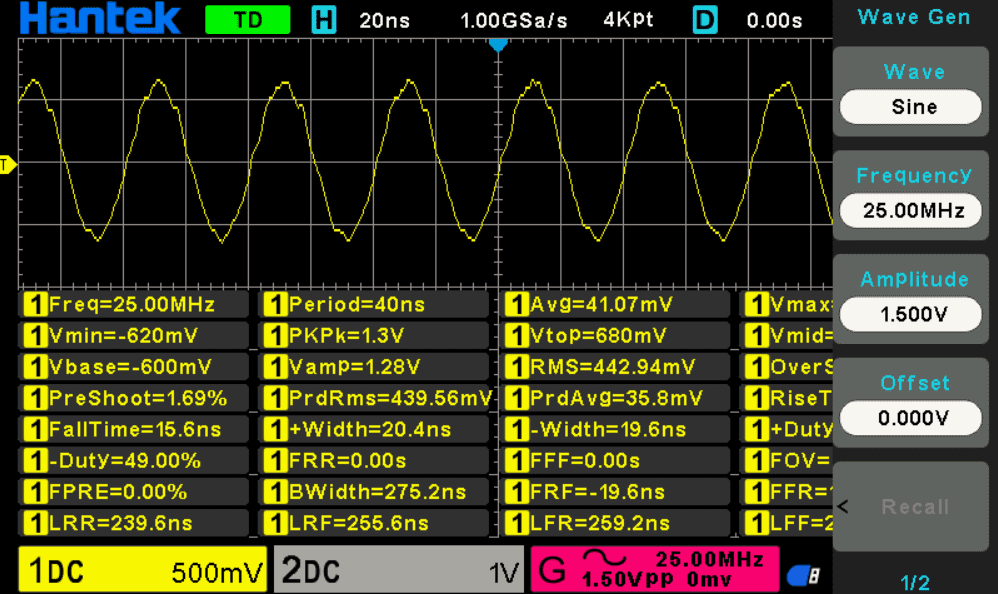

مولد سیگنال ۱ کاناله ۲۵ مگاهرتز
-
دارای یک خروجی و فرکانس حداکثر ۲۵ مگاهرتز.
-
پشتیبانی از خروجی موج دلخواه (ARB)، که امکان تولید شکل موجهای سفارشی را فراهم میکند.
-
پشتیبانی از خروجی بَست (Burst)، برای تولید تعداد مشخصی از چرخههای موج در هر تریگر.
-
پشتیبانی از خروجی موج مدولهشده، شامل مدولاسیون دامنه، فرکانس و عرض پالس برای تستهای پیشرفته سیگنال.
مشخصات فنی و مقایسه محصول
| Feature | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
|---|---|---|---|---|
| Bandwidth | 150 MHz | 100 MHz | 150 MHz | 100 MHz |
| Channels | 2 | 2 | 2 | 2 |
| Waveform Generator | 1 CH | 1 CH | – | – |
| Sample Rate (1CH / 2CH) | 1 GSa/s / 500 MSa/s | 1 GSa/s / 500 MSa/s | 1 GSa/s / 500 MSa/s | 1 GSa/s / 500 MSa/s |
| Memory Depth (1CH / 2CH) | 8 Mpts / 4 Mpts | 8 Mpts / 4 Mpts | 8 Mpts / 4 Mpts | 8 Mpts / 4 Mpts |
| Vertical Resolution | 8-bit | 8-bit | 8-bit | 8-bit |
| Vertical Sensitivity | 2 mV/div – 10 V/div | 2 mV/div – 10 V/div | 2 mV/div – 10 V/div | 2 mV/div – 10 V/div |
| Max Input Voltage | 300 VRMS, CAT II | 300 VRMS, CAT II | 300 VRMS, CAT II | 300 VRMS, CAT II |
| Horizontal Scale | 2 ns/div – 100 s/div | 2 ns/div – 100 s/div | 2 ns/div – 100 s/div | 2 ns/div – 100 s/div |
| FFT Window Options | Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop | Same | Same | Same |
| Trigger Types | Edge, Pulse Width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC | Same | Same | Same |
| Function Generator Max Frequency | 25 MHz | 25 MHz | – | – |
| Display | 7” TFT LCD, 800×480, 16M colors | 7” TFT LCD, 800×480, 16M colors | 7” TFT LCD, 800×480, 16M colors | 7” TFT LCD, 800×480, 16M colors |
| Power Supply | 100-240 V AC, 45-66 Hz | Same | Same | Same |
| Power Consumption | <30 W | <30 W | <30 W | <30 W |
| Dimensions | 318 x 110 x 150 mm | 318 x 110 x 150 mm | 318 x 110 x 150 mm | 318 x 110 x 150 mm |
| Weight | 1.9 kg | 1.9 kg | 1.9 kg | 1.9 kg |
