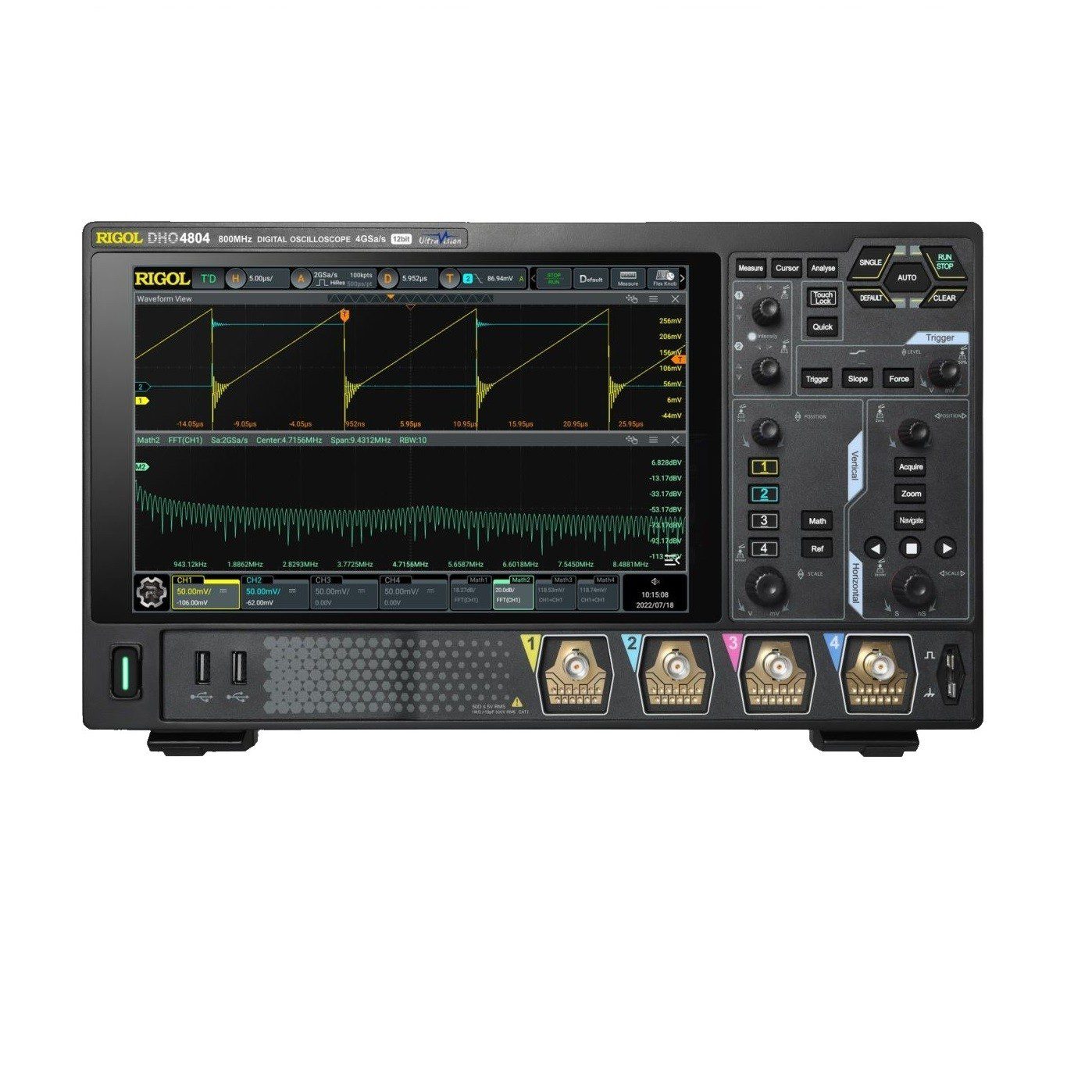

اسیلوسکوپ DHO4804 دارای 4 کانال است و و مدل 800 مگاهرتزی از سری DHO4000 به شمار میرود.سری DHO4000 نسخهی پیشرفتهتر سری DHO1000 از شرکت Rigol است. در حالی که اغلب اسیلوسکوپها از دقت عمودی 8 بیت بهره میبرند، این دستگاه با دقت 12 بیت، خطای کوانتیزاسیون را بهطور چشمگیری کاهش داده و موجب افزایش دقت سیگنال و بهبود قابلیتهای تحلیلی میشود.حتی در حالت وضوح بالا (High Resolution Mode)، این دقت میتواند تا 16 بیت افزایش یابد، که امکان تشخیص دقیقتر تغییرات در سیگنالهای ورودی را فراهم میکند.
این محصول دارای یک صفحه نمایش لمسی بزرگ 10.1 اینچی است،8GB حافظه داخلی است.با فعالسازی حالت UltraAcquire، میتوان نرخ نوسازی شکل موج را تا 1,500,000wfms/s افزایش داد.
دستگاه قابلیت مدیریت و کنترل از راه دور را از طریق وب و اتصال LAN دارد،که به کاربر امکان دسترسی به رابط کاربری و کنترل دستگاه از طریق مرورگر وب را میدهد.
همچنین، این دستگاه دارای سطح نویز بسیار پایین است، که امکان اندازهگیری سیگنالهای بسیار ضعیف را فراهم کرده و در نهایت سیگنالهای تمیز و دقیقی ارائه میدهد.این اسیلوسکوپ قابلیت ارتقا دارد.

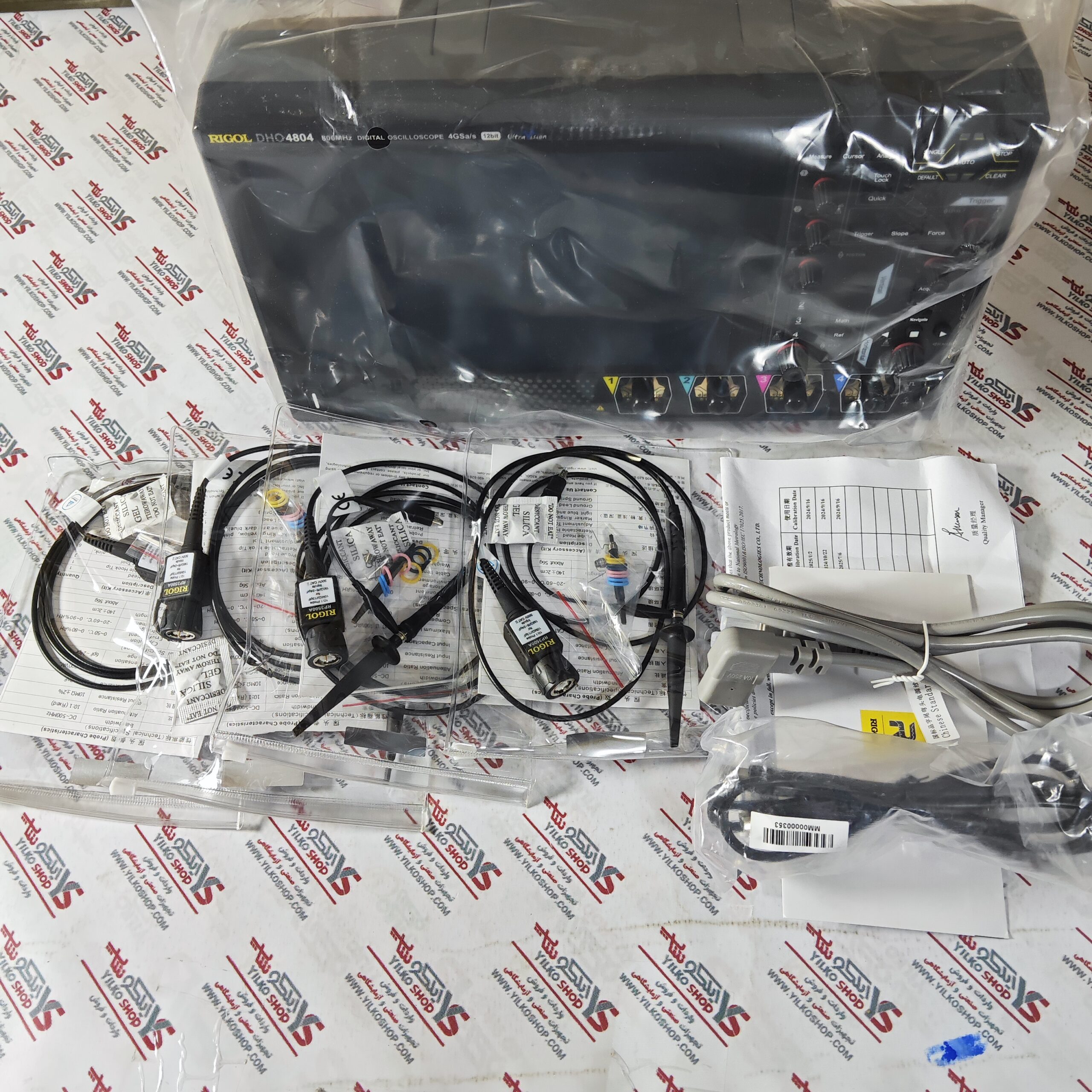

اقلام همراه دستگاه
- 4 عدد پراب
- یک عدد کابل USB جهت اتصال به کامپیوتر
- یک عدد کابل برق جهت اتصال به برق شهری 230 ولت
- دفترچه راهنما
جدول خانواده:
| Model | DHO4204 | DHO4404 | DHO4804 |
|---|---|---|---|
| Bandwidth | 200 MHz | 400 MHz | 800 MHz |
| Rise time | 1.75 ns | 875 ps | 500 ps |
جدول مشخصات فنی:
| Channels | 4 |
|---|---|
| Sample rate | 4GSa/S(divided by number of active hannels) |
| Memory depth | 250Mpts(divided by number of active hannels) |
| Waveform capture rate | 50.000wfms/s |
| Vertical scale | 100μV/div-10V/div |
| Time base range | 500ps/div-1ks/div |
| Internal storage | 8GB |

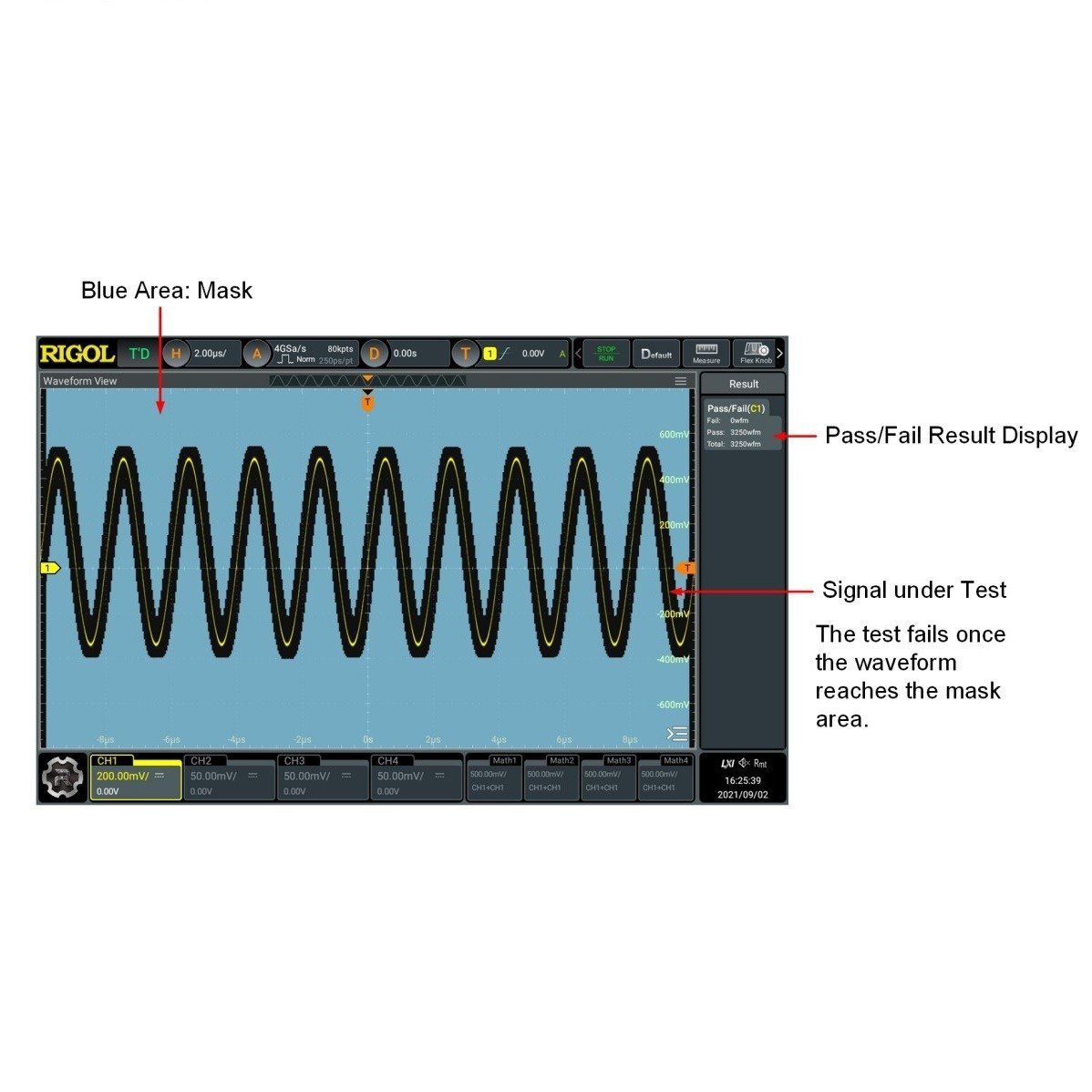

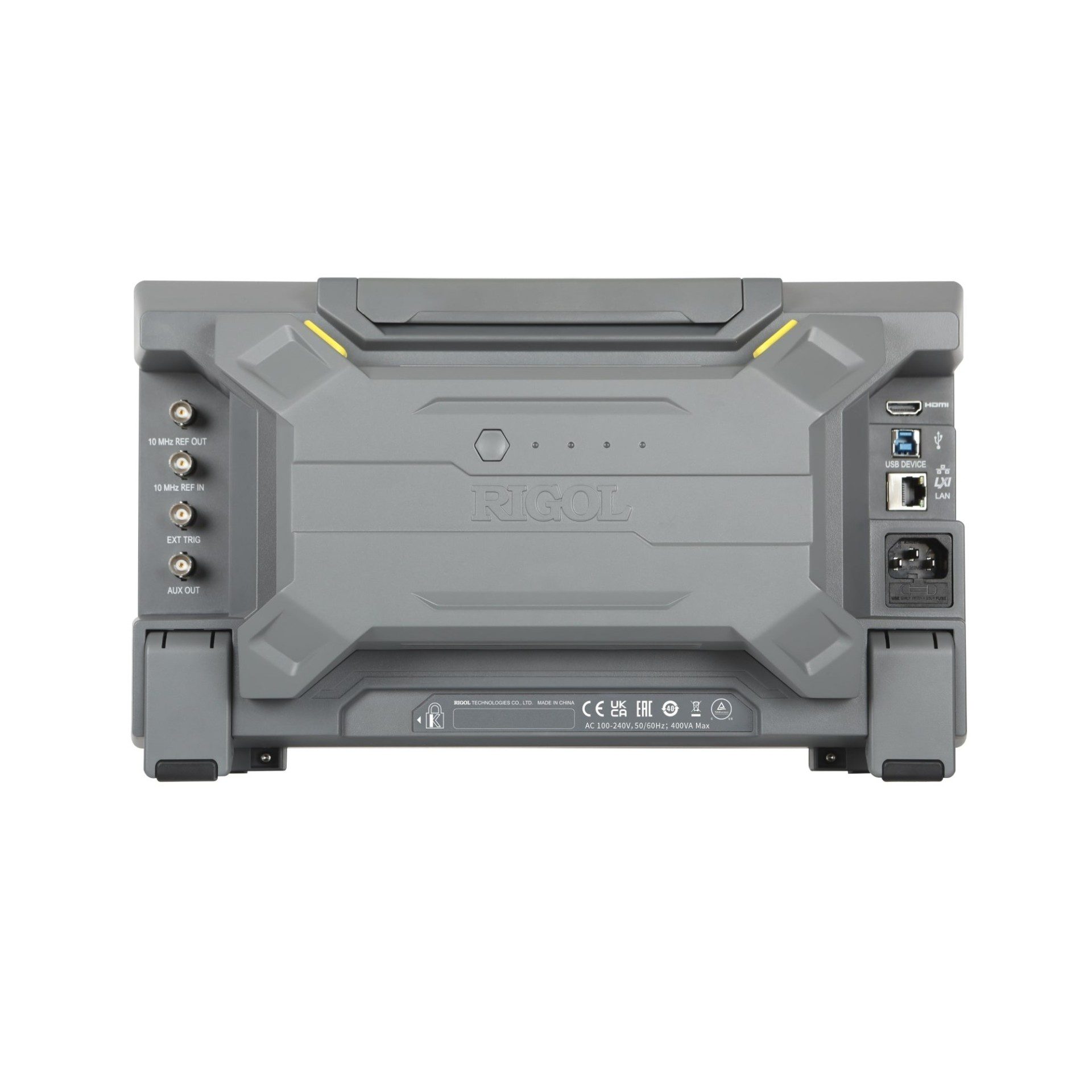

| Interfaces | LAN, HDMI, USB Host, USB Device, Pass/fail, Trigger out |

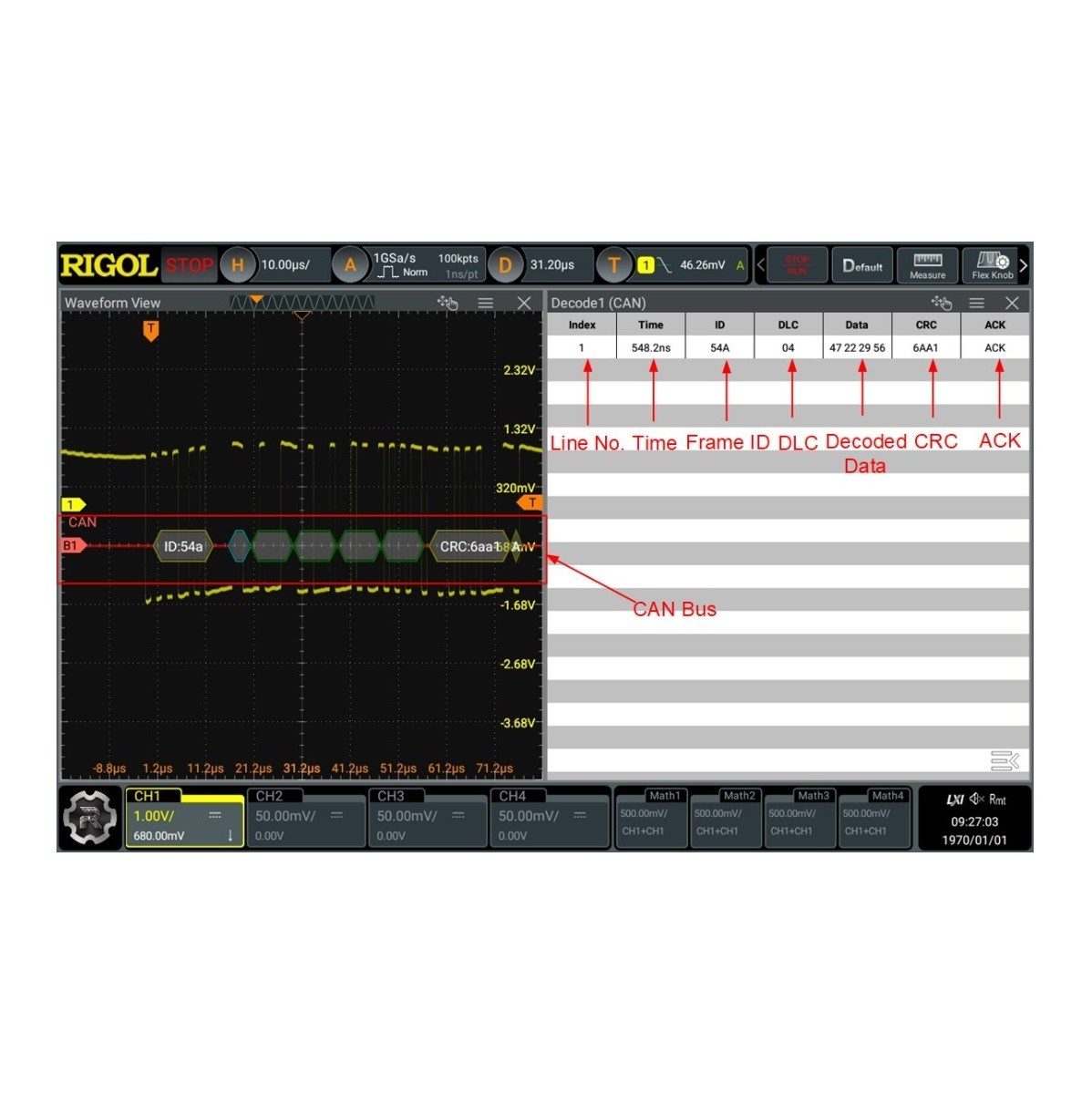

| Decoding options | I2C, SPI, UART/RS232, CAN |
| Display | 10.1″TFT LCD capacative multi-touch (1280 x 800) |
| Dimensions | mm358.14×214.72×120.62 |
| Weight | 3.8kg |
