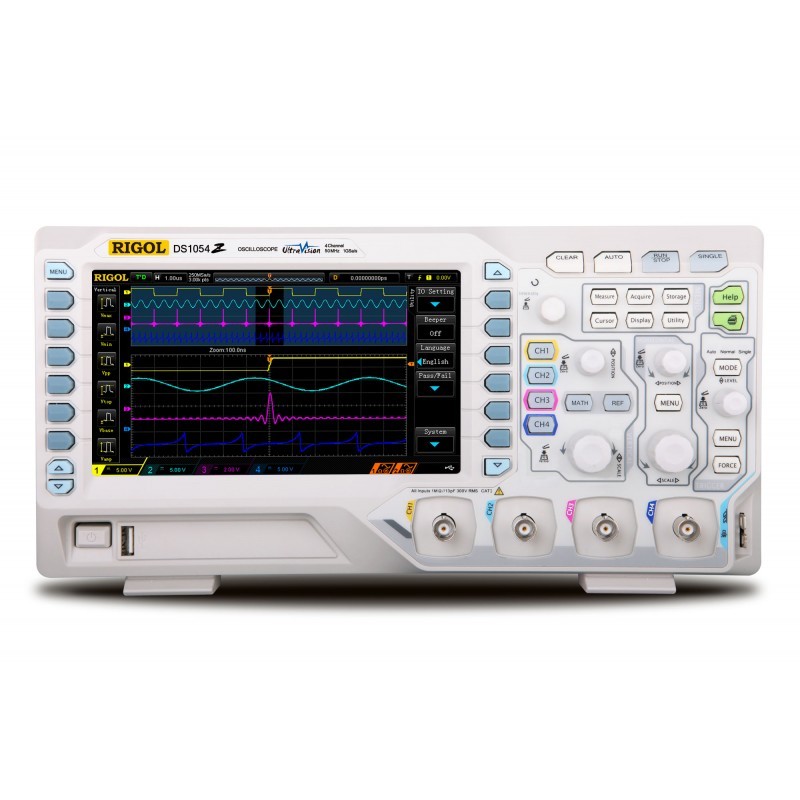

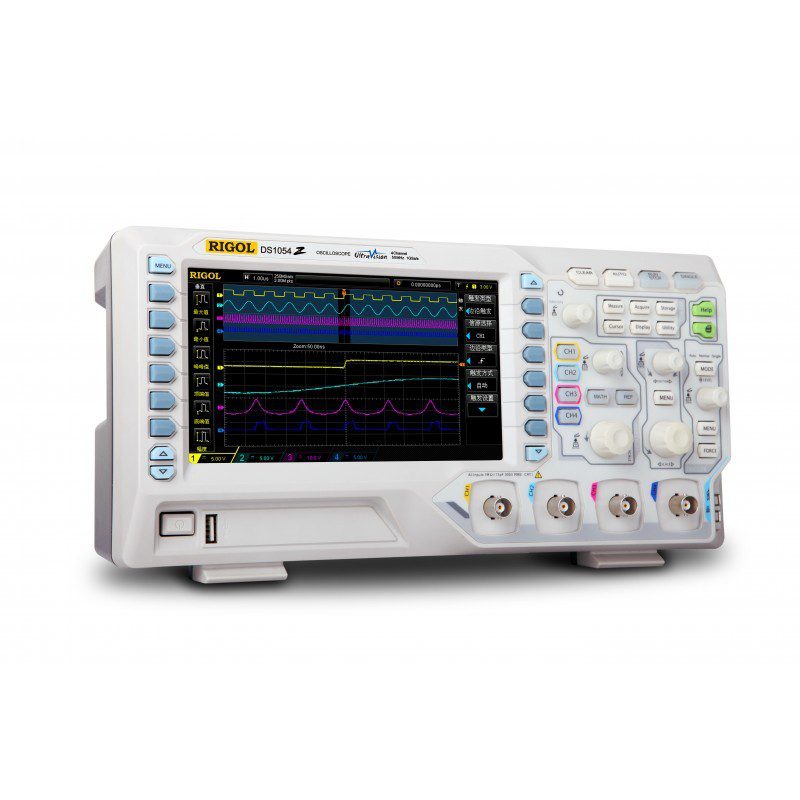

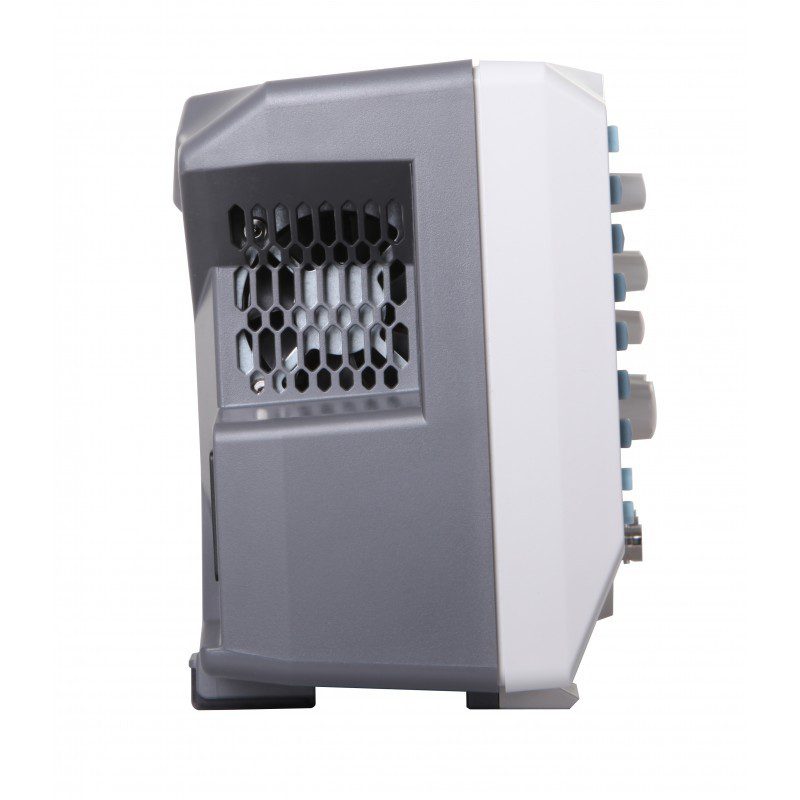

معرفی اسیلوسکوپ Rigol DS1054Z
اسیلوسکوپ Rigol DS1054Z یک اسیلوسکوپ ۴ کاناله با کیفیت بسیار بالا است که از نظر عملکرد با مدلهای Keysight و Tektronix قابل مقایسه میباشد.
این دستگاه دارای ویژگیهای زیر است:
-
نرخ نمونهبرداری: تا 1 GS/s
-
حافظه ضبط: 12 میلیون نقطه
-
صفحهنمایش: LCD با اندازه 7 اینچ و خوانایی بالا
این اسیلوسکوپ به پورت USB مجهز است و میتواند دادههای اندازهگیری را به کامپیوتر ارسال کند یا روی فلشمموری ذخیره نماید.
با نرخ بازسازی 30000 wfm/s آنالیز سریع سیگنالها و پیدا کردن مشکلات احتمالی بسیار راحتتر شده است.
مدلهایی که نام آنها با S تمام میشود، همان مشخصات مدل اصلی را دارند و علاوه بر آن دارای مولد سیگنال ۲ کاناله با فرکانس ۲۵ مگاهرتز هستند.
مشخصات فنی مشترک در تمام مدلها
-
حافظه: 24 Mpts (بر اساس تعداد کانال فعال تقسیم میشود)
-
نرخ نمونهبرداری:
-
چهار کانال فعال: 250 MS/s
-
دو کانال فعال: 500 MS/s
-
یک کانال فعال: 1 GS/s
-
-
نمایشگر: 7″ TFT با رزولوشن 800×480
-
مقاومت ورودی: 1 MΩ
-
تعداد کانالها: 4
-
مقیاس زمانی: 5 ns/div تا 50 s/div
-
حساسیت عمودی: 1 mV/div تا 10 V/div
-
مبدل A/D: دقت 8 بیتی
-
حداکثر ولتاژ ورودی:
-
CAT I: 300 Vrms
-
CAT II: 100 Vrms
-
ولتاژ گذرا: 100 Vpk
-
-
زمان خیز (Rise Time):
-
DS1104Z: 3.5 ns
-
DS1074Z: 5 ns
-
DS1054Z: 7 ns
-
-
پشتیبانی پروب: 0.1x تا 1000x
-
نویز اندازهگیری: 1 mVpp
-
اتصالات: USB نوع A، USB نوع B، LAN
-
وزن: 3.2 کیلوگرم
-
ابعاد: 313 × 161 × 122 میلیمتر
جدول مقایسه محصول
| Model | Bandwidth | Digital Channels | Function Generator |
|---|---|---|---|
| DS1054Z | 50 MHz | No | No |
| DS1074Z+ | 70 MHz | Upgradeable | No |
| DS1074Z-S+ | 70 MHz | Upgradeable | Yes |
| DS1104Z+ | 100 MHz | Upgradeable | No |
| DS1104Z-S+ | 100 MHz | Upgradeable | Yes |
مشخصات فنی محصول در قالب جدول
| Item | Specification |
|---|---|
| Memory | 24 Mpts (divided by number of channels) |
| Sample Rate | 250 MS/s (4 channels active) 500 MS/s (2 channels active) 1 GS/s (1 channel active) |
| Display | 7″ TFT, 800×480 pixels, 160,000 colors |
| Input Impedance | 1 MΩ |
| Number of Channels | 4 |
| Horizontal Scale (Time Base) | 5 ns/div – 50 s/div |
| Vertical Sensitivity | 1 mV/div – 10 V/div |
| A/D Converter | 8-bit resolution |
| Maximum Input Voltage | CAT I: 300 Vrms CAT II: 100 Vrms Transient overvoltage: 100 Vpk |
| Rise Time | DS1104Z: 3.5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Probe Support | 0.1x – 1000x |
| Measured Noise | 1 mVpp (at 100 ms, 1 mV/div, 3Mpts record length) |
| Connections | USB 2.0 Type A USB 2.0 Type B LAN |
| Weight | 3.2 kg (without box) |
| Dimensions | 313 × 161 × 122 mm |
اقلام همراه دستگاه
- 4 عدد پراب پسیو(150MHz، مدل PVP3150)
- یک عدد کابل USB جهت اتصال به کامپیوتر
- یک عدد کابل برق جهت اتصال به برق شهری 230 ولت
- دفترچه راهنما
