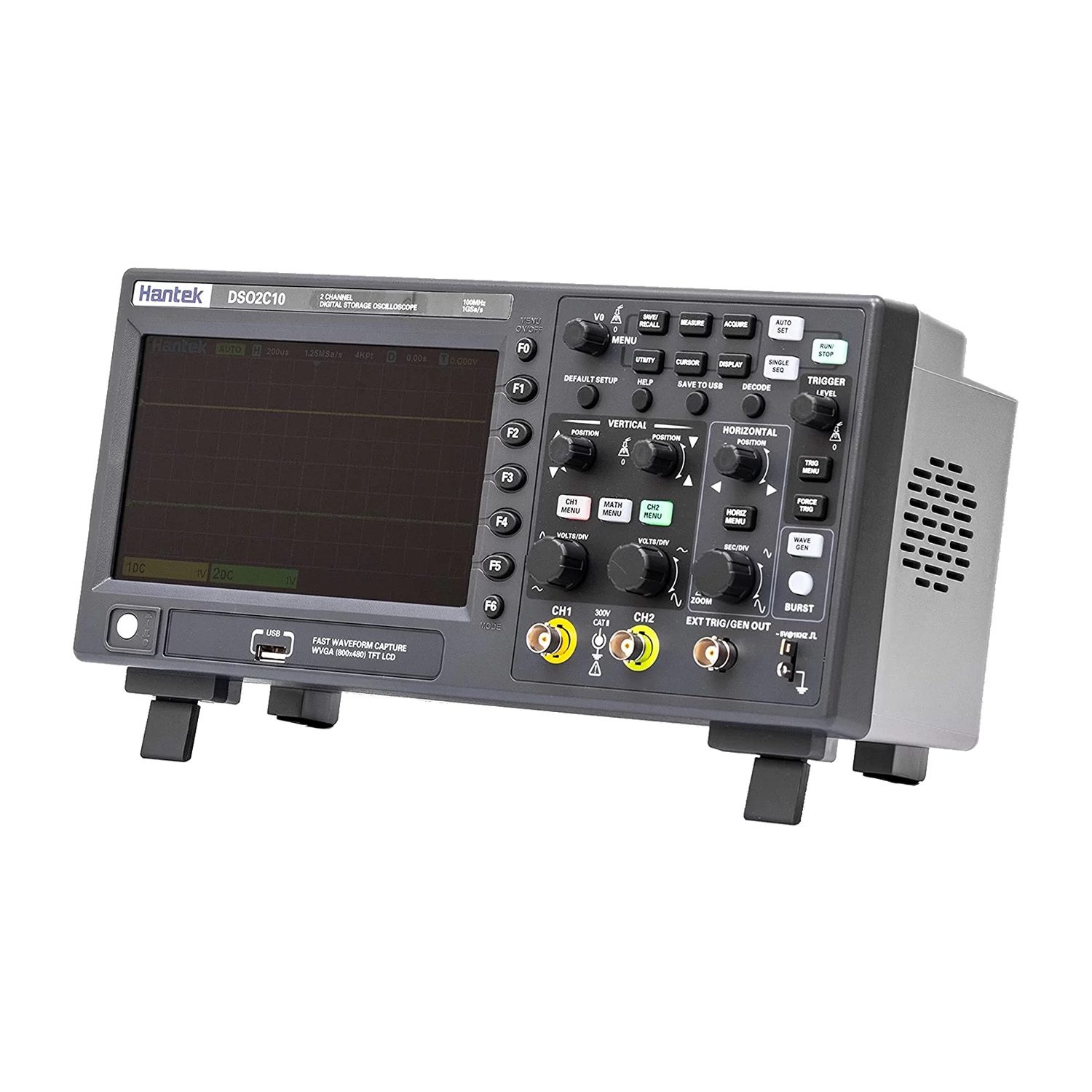

اسیلوسکوپها ابزارهای ضروری برای مشاهده و تحلیل سیگنالهای الکتریکی در آزمایشگاهها و صنایع مختلف هستند. اسیلوسکوپ رومیزی دیجیتال هانتک مدل DSO 2C10 یکی از پیشرفتهترین مدلهای موجود در بازار است که با پهنای باند 100 مگاهرتز، دو کانال مستقل و نرخ نمونهبرداری 1GSa/s، به کاربران حرفهای و مهندسان امکان تحلیل دقیق سیگنالها را میدهد. در این مقاله به بررسی مشخصات فنی، مزایا، معایب و کاربردهای این دستگاه میپردازیم.
هانتک DSO 2C10 یک اسیلوسکوپ دیجیتال رومیزی است که به دلیل دقت و سرعت بالا، در بسیاری از آزمایشگاههای تحقیقاتی و صنعتی استفاده میشود. این دستگاه از نرخ نمونهبرداری 1GSa/s بهره میبرد که امکان تحلیل سیگنالهای سریع را با دقت بالا فراهم میکند. صفحهنمایش LCD رنگی با وضوح بالا، رابط کاربری آسان و امکانات متنوع از جمله ویژگیهای برجسته این مدل هستند.
مقایسه محصول
جدول مشخصات فنی و مقایسه محصول

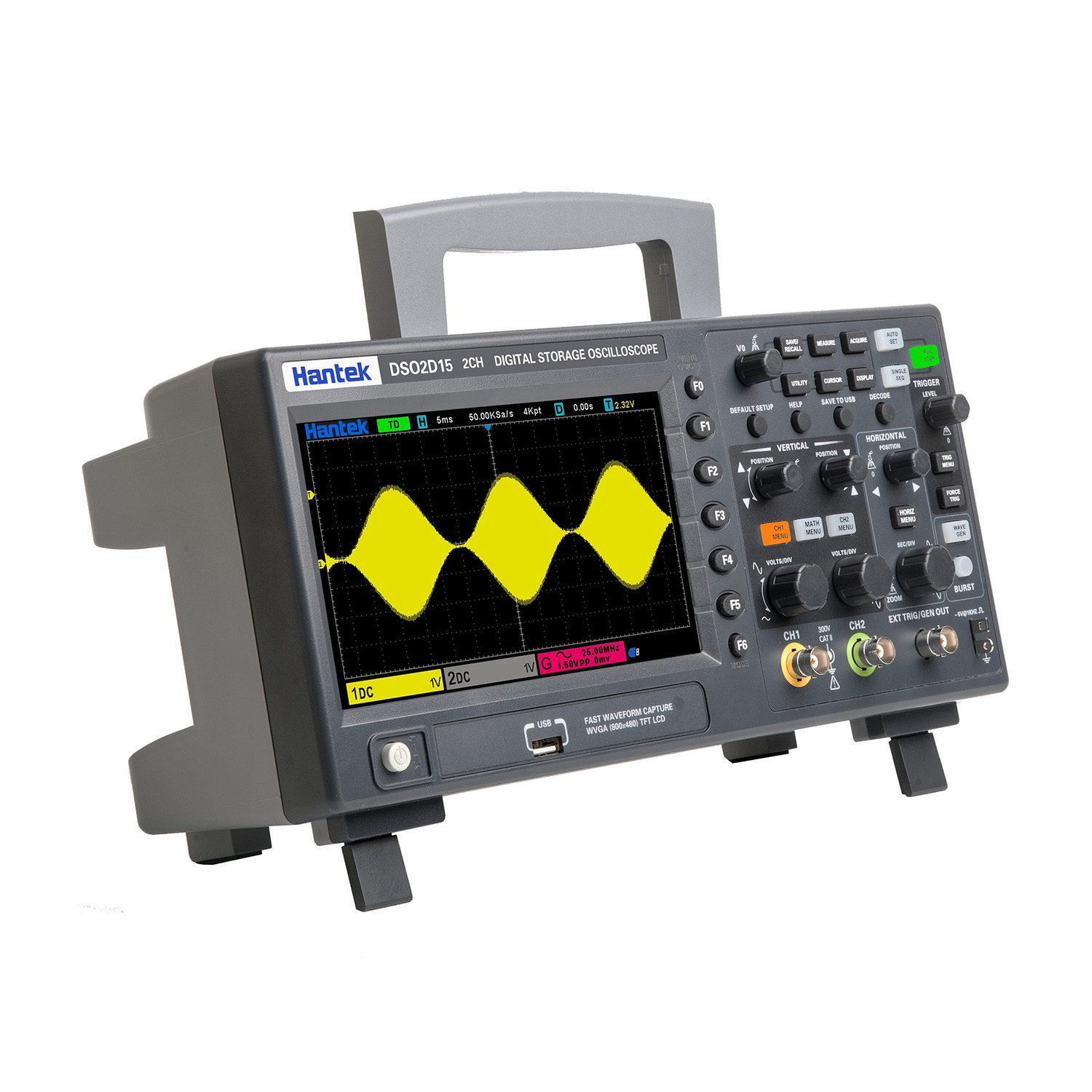

| Feature | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
|---|---|---|---|---|
| Bandwidth | 150 MHz | 100 MHz | 150 MHz | 100 MHz |
| Channels | 2 | 2 | 2 | 2 |
| Waveform Generator | 1 CH | 1 CH | – | – |
| Sample Rate (1CH / 2CH) | 1 GSa/s / 500 MSa/s | 1 GSa/s / 500 MSa/s | 1 GSa/s / 500 MSa/s | 1 GSa/s / 500 MSa/s |
| Memory Depth (1CH / 2CH) | 8 Mpts / 4 Mpts | 8 Mpts / 4 Mpts | 8 Mpts / 4 Mpts | 8 Mpts / 4 Mpts |
| Vertical Resolution | 8-bit | 8-bit | 8-bit | 8-bit |
| Vertical Sensitivity | 2 mV/div – 10 V/div | 2 mV/div – 10 V/div | 2 mV/div – 10 V/div | 2 mV/div – 10 V/div |
| Max Input Voltage | 300 VRMS, CAT II | 300 VRMS, CAT II | 300 VRMS, CAT II | 300 VRMS, CAT II |
| Horizontal Scale | 2 ns/div – 100 s/div | 2 ns/div – 100 s/div | 2 ns/div – 100 s/div | 2 ns/div – 100 s/div |
| FFT Window Options | Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop | Same | Same | Same |
| Trigger Types | Edge, Pulse Width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC | Same | Same | Same |
| Function Generator Max Frequency | 25 MHz | 25 MHz | – | – |
| Display | 7” TFT LCD, 800×480, 16M colors | 7” TFT LCD, 800×480, 16M colors | 7” TFT LCD, 800×480, 16M colors | 7” TFT LCD, 800×480, 16M colors |
| Power Supply | 100-240 V AC, 45-66 Hz | Same | Same | Same |
| Power Consumption | <30 W | <30 W | <30 W | <30 W |
| Dimensions | 318 x 110 x 150 mm | 318 x 110 x 150 mm | 318 x 110 x 150 mm | 318 x 110 x 150 mm |
| Weight | 1.9 kg | 1.9 kg | 1.9 kg | 1.9 kg |
مزایا و معایب
مزایا
- پهنای باند مناسب: مناسب برای تحلیل سیگنالهای پیچیده تا 100 مگاهرتز.
- نرخ نمونهبرداری 1GSa/s: دقت بالا در نمایش و تحلیل دادهها.
- حافظه داخلی بزرگ: ذخیره سیگنالها برای تجزیه و تحلیل دقیقتر.
- صفحهنمایش LCD رنگی: مشاهده واضح و دقیق شکل موجها.
- اتصالات متنوع: پشتیبانی از USB، LAN و VGA برای انتقال دادهها.
- رابط کاربری آسان: مناسب برای کاربران مبتدی و حرفهای.
معایب
- عدم وجود باتری داخلی: نیاز به منبع برق مستقیم برای کارکرد.
- حجم نسبتاً بزرگ: نسبت به مدلهای پرتابل سنگینتر و کمتحرکتر است.
- قیمت بالاتر نسبت به مدلهای پایه: به دلیل امکانات پیشرفته، هزینه بیشتری دارد.
کاربردها
- تحلیل و بررسی مدارهای الکترونیکی: برای تست و توسعه مدارهای الکترونیکی و دیجیتالی.
- مهندسی برق و الکترونیک: تست عملکرد فیلترها، تقویتکنندهها و سایر اجزای مدار.
- آزمایشگاههای تحقیقاتی: مطالعه و تحلیل شکل موجهای الکتریکی در تحقیقات علمی.
- صنایع مخابراتی: بررسی و تحلیل سیگنالهای ارتباطی و مخابراتی.
- خودروسازی: تست و بررسی سیستمهای الکترونیکی خودرو.
موارد استفاده:
- بررسی و عیبیابی سیگنالهای آنالوگ و دیجیتال.
- ضبط و تحلیل دادههای سیگنالهای الکتریکی.
- تست و ارزیابی سیستمهای کنترلی و صنعتی.
- آموزش مفاهیم الکترونیک در دانشگاهها و مراکز آموزشی.
