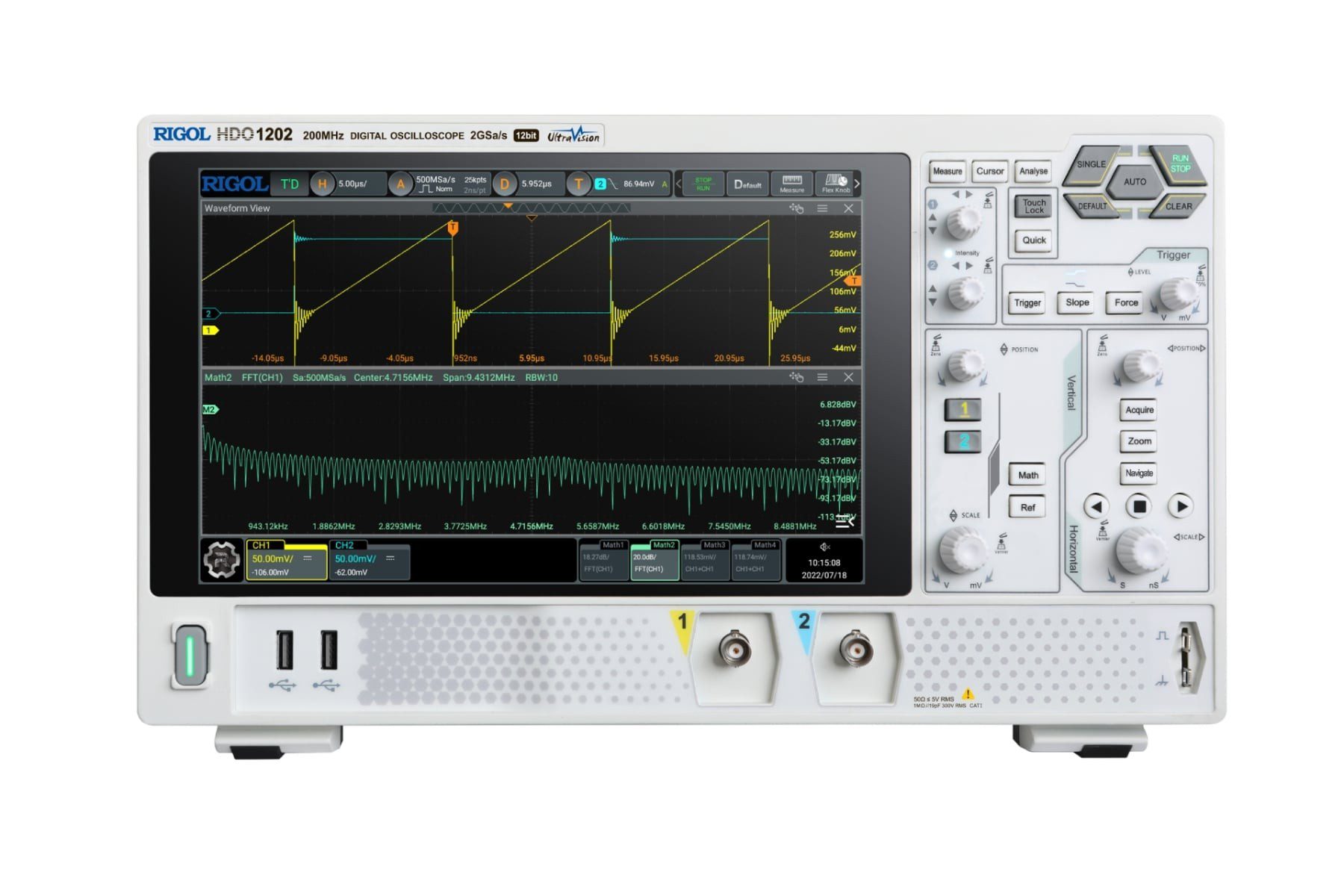

اسیلوسکوپ DHO1202 دارای 2 کانال است و و مدل 200 مگاهرتزی از سری DHO1000 به شمار میرود.در حالی که اغلب اسیلوسکوپها از دقت عمودی 8 بیت بهره میبرند، این دستگاه با دقت 12 بیت، خطای کوانتیزاسیون را بهطور چشمگیری کاهش داده و موجب افزایش دقت سیگنال و بهبود قابلیتهای تحلیلی میشود.حتی در حالت وضوح بالا (High Resolution Mode)، این دقت میتواند تا 16 بیت افزایش یابد، که امکان تشخیص دقیقتر تغییرات در سیگنالهای ورودی را فراهم میکند.
این محصول دارای یک صفحه نمایش لمسی بزرگ 10.1 اینچی است،8GB حافظه داخلی است.با فعالسازی حالت UltraAcquire، میتوان نرخ نوسازی شکل موج را تا 1,500,000wfms/s افزایش داد.این دستگاه میتواند تا 500000 فریم داده را ذخیره کرده و برای تحلیلهای پیشرفته مورد استفاده قرار دهد.
دستگاه قابلیت مدیریت و کنترل از راه دور را از طریق وب و اتصال LAN دارد،که به کاربر امکان دسترسی به رابط کاربری و کنترل دستگاه از طریق مرورگر وب را میدهد.
همچنین، این دستگاه دارای سطح نویز بسیار پایین است، که امکان اندازهگیری سیگنالهای بسیار ضعیف را فراهم کرده و در نهایت سیگنالهای تمیز و دقیقی ارائه میدهد.
اقلام همراه دستگاه
- 2 عدد پراب پسیو با امپدانس بالا(350MHz)
- یک عدد کابل USB جهت اتصال به کامپیوتر
- یک عدد کابل برق جهت اتصال به برق شهری 230 ولت
- دفترچه راهنما
| Model | Bandwidth | Channels | Memory depth | Waveform capture rate | Rise time |
|---|---|---|---|---|---|
| DHO1072 | 70MHz | 2 | 50Mpts | 50,000wfm/s(vector mode) 1,500,000wfm/s(UltraAcquire mode) |
≤ 5 ns |
| DHO1074 | 70MHz | 4 | 50Mpts | 50,000wfm/s(vector mode) 1,500,000wfm/s(UltraAcquire mode) |
≤ 5 ns |
| DHO1102 | 100MHz | 2 | 50Mpts | 50,000wfm/s(vector mode) 1,500,000wfm/s(UltraAcquire mode) |
≤ 3.5 ns |
| DHO1104 | 100MHz | 4 | 50Mpts | 50,000wfm/s(vector mode) 1,500,000wfm/s(UltraAcquire mode) |
≤ 3.5 ns |
| DHO1202U | 200MHz | 2 | 25Mpts | 30,000wfm/s(vector mode) 500,000wfm/s(UltraAcquire mode) |
≤ 1.75 ns |
| DHO1202 | 200MHz | 2 | 50Mpts | 50,000wfm/s(vector mode) 1,500,000wfm/s(UltraAcquire mode) |
≤ 1.75 ns |
| DHO1204U | 200MHz | 4 | 25Mpts | 30,000wfm/s(vector mode) 500,000wfm/s(UltraAcquire mode) |
≤ 1.75 ns |
| DHO1204 | 200MHz | 4 | 50Mpts | 50,000wfm/s(vector mode) 1,500,000wfm/s(UltraAcquire mode) |
≤ 1.75 ns |
| Memory depth | 50Mpts(divided by number of active channels) |
|---|---|
| Sample rate | 2GSa/s(divided by number of active channels) |
| Waveform capture rate | 50,000wfm/s(vector mode) 1,500,000wfm/s(UltraAcquire mode) |
| Vertical resolution | 12bits 16bits(high resolution mode) |
| Vertical scale | 500μV/div-10V/div |
| Horizontal scale | 2ns/div-1ks/div |

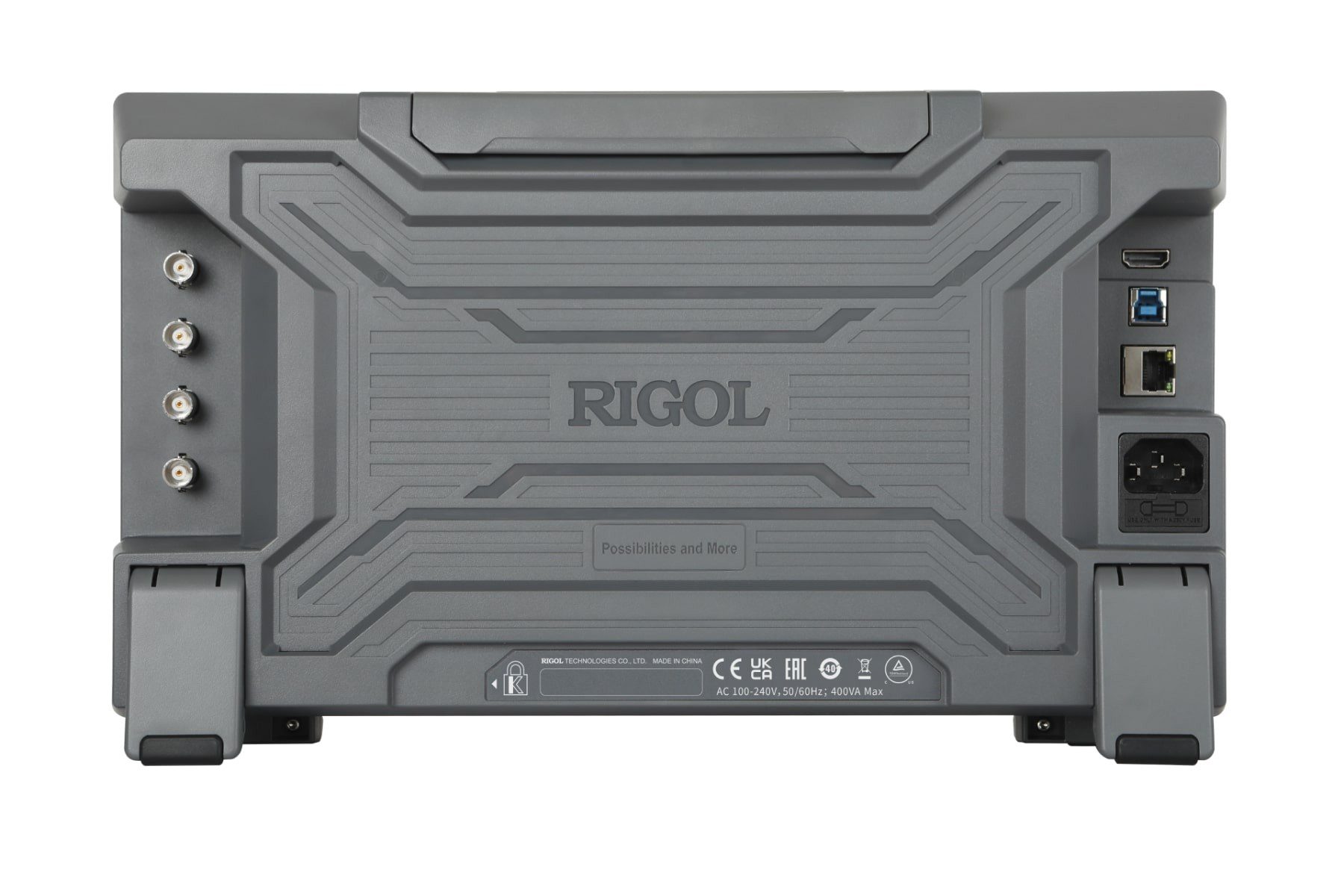

| Interfaces | LAN, HDMI, USB Host/Device, Pass/Fail, Trigger Out |

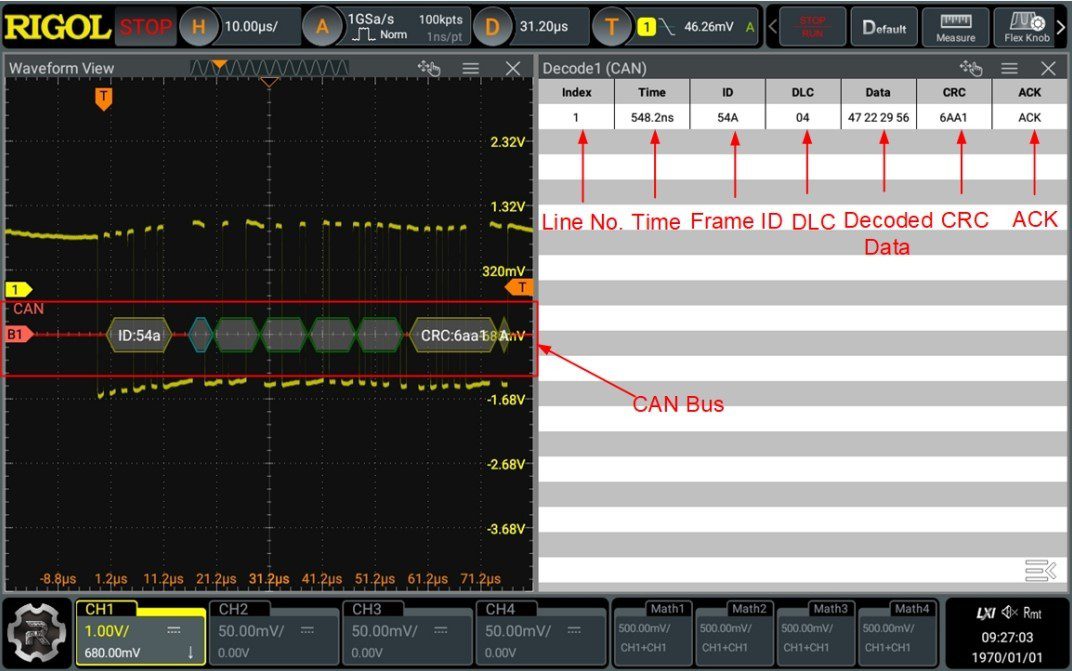

| Decoding options | Parallel, RS232/UART, I2C, SPI, CAN, LIN |
| Display | 10.1”LCD touchscreen (1280*800) |
| Dimensions | mm358.14×214.72×120.62 |
| Weight | 3.8kg |
