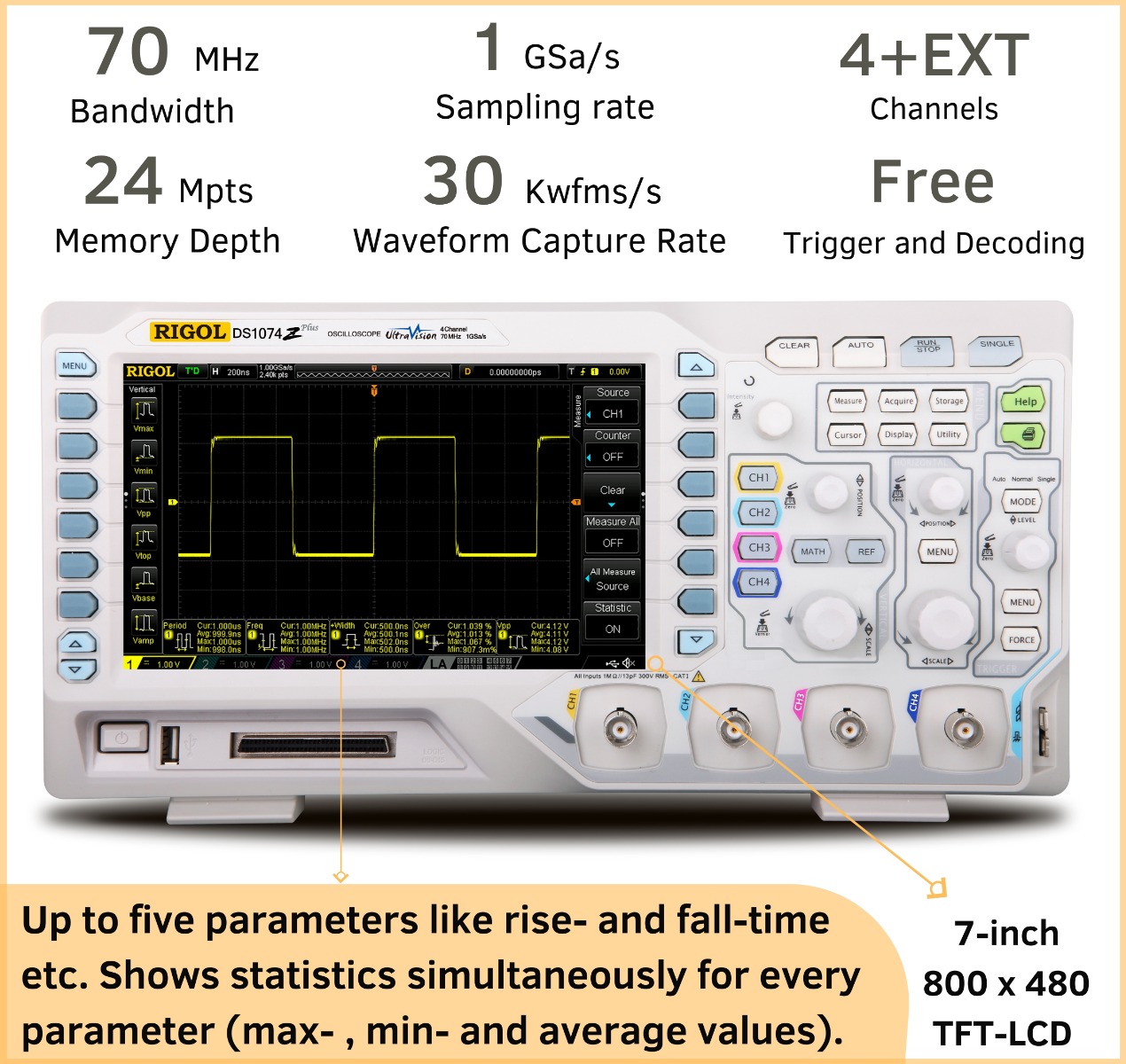

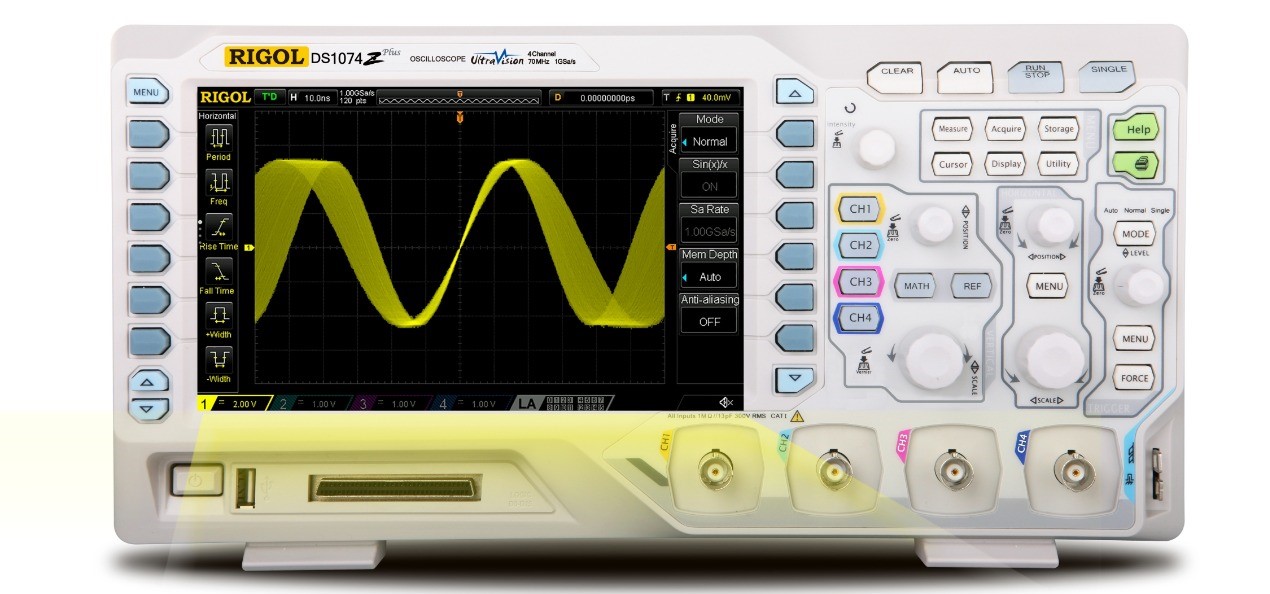

اسیلوسکوپ DS1074Z-S Plus فرکانس را تا 70 مگاهرتز پوشش میدهد،دارای 4 کانال است و کیفیت بسیار بالایی دارد، بهطوریکه با اسیلوسکوپهای Keysight و Tektronix قابل مقایسه است. این اسیلوسکوپ دارای نرخ نمونهبرداری 1GSa/s، حافظه 12Mpts و صفحهنمایش 7 اینچی با وضوح بالا میباشد.به دلیل نرخ نوسازی شکل موج 30000wfms/s ، امکان تحلیل سریع سیگنالها و یافتن مشکلات احتمالی در آنها وجود دارد.
اقلام همراه دستگاه
- 4 عدد پراب پسیو(150MHz، مدل PVP3150)
- یک عدد کابل USB جهت اتصال به کامپیوتر
- یک عدد کابل برق جهت اتصال به برق شهری 230 ولت
- دفترچه راهنما
| Model | DS1054Z | +DS1074Z | +DS1074Z-S | +DS1104Z | +DS1104Z-S |
|---|---|---|---|---|---|
| Bandwidth | 50MHz | 70MHz | 70MHz | 100MHz | 100MHz |
| Digital channels | no | Upgradeable | Upgradeable | Upgradeable | Upgradeable |
| Function generator | no | no | yes | no | yes |
| Memory | 12MB/12Mpts(divided by number of channels). |
|---|---|
| Sample rate | 250MS/s (4 channels active), 500MS/s (2 channels active) 1GS/s (1 channel active) |
| Display | 7″TFT, 800×480 pixels 160,000 colors |
| Input impedance | 1MΩ |
| Number of channels | 4 |
| Horizontal scale (input) |
5ns/div-50s/div |
| Vertical Sensitivity (input) |
1mV/div-10V/div |
| A/D converter | 8bits resolution |
| Maximum voltage | CAT I 300 Vrms, CAT II 100 Vrms, transient overvoltage 100Vpk |
| Rise Time | DS1104Z: 3.5 ns DS1074Z: 5 ns |
| Probe support | 0.1x-1000x |
| Number of channels | 4 |
| Measured noise value | 1mVpp (at 100ms,1mV/div, record length: 3Mpts) |
| Connections | USB 2.0 type A, USB 2.0 type B, LAN |
| Weight | 3.2Kg |
| Dimensions | mm313x161x122 |
