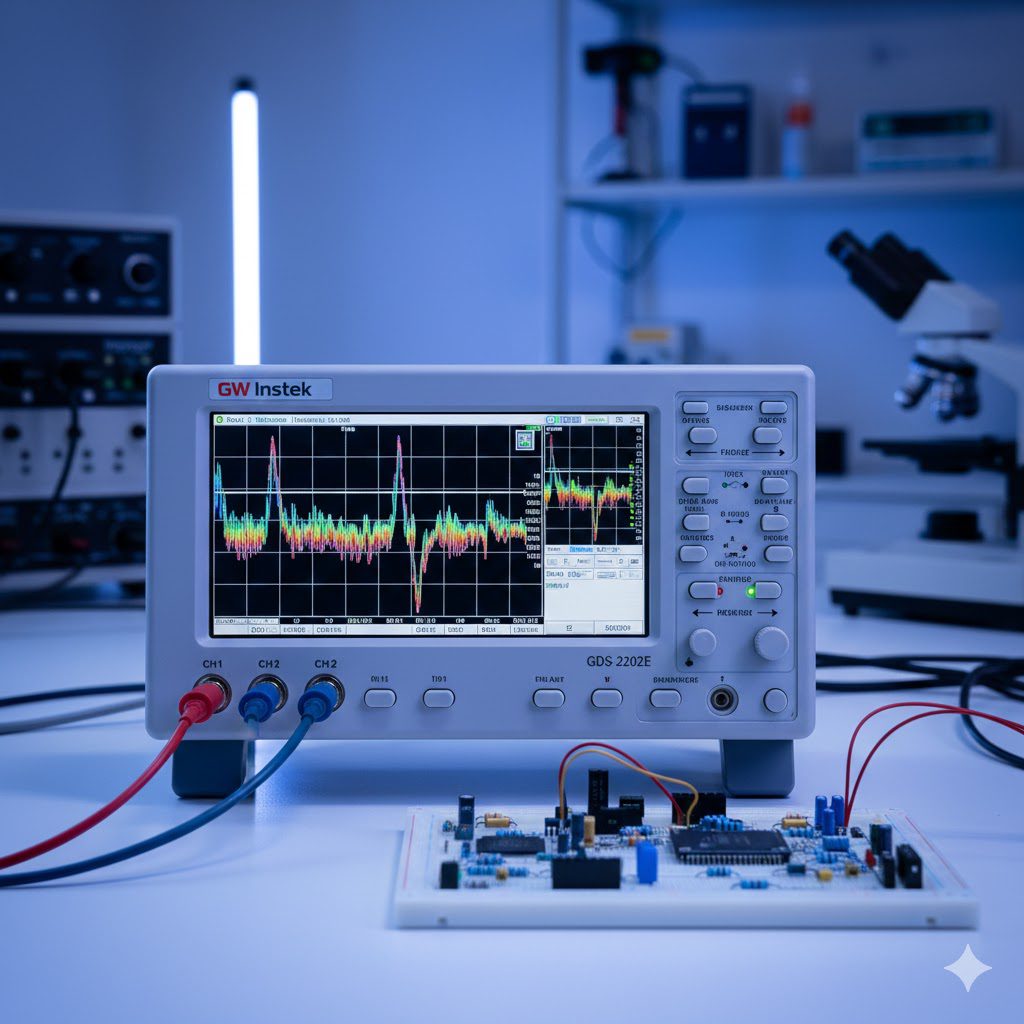

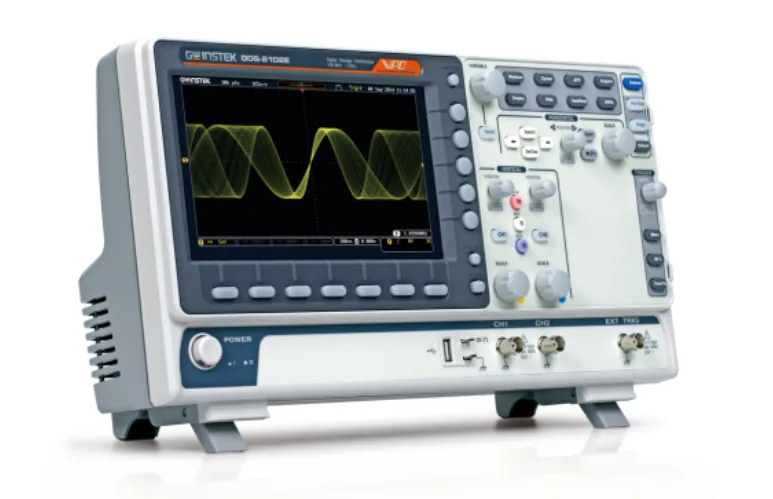

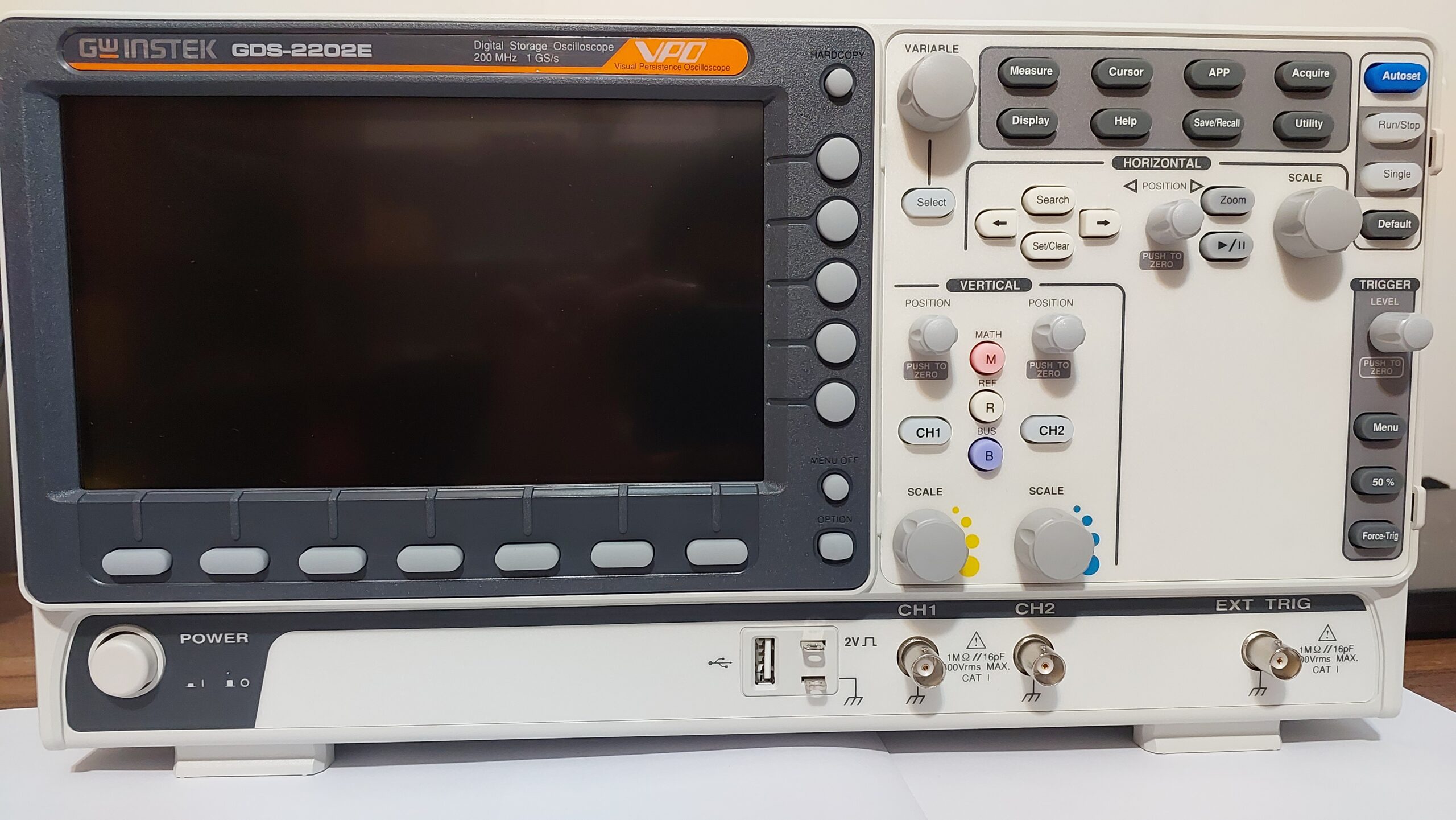

اسیلوسکوپ گودویل مدل GDS-2202E یک اسیلوسکوپ دو کاناله از سری GDS-2000E با پهنای باند 200 مگاهرتز است. ویژگی منحصربهفرد این سری، استفاده از یک مبدل آنالوگ به دیجیتال (AD) برای هر کانال است، به این معنا که سرعت نمونهبرداری بین کانالها تقسیم نمیشود و هر کانال میتواند با فرکانس نمونهبرداری 1MS/s عمل کند. این امکان باعث میشود که هنگام استفاده از دو کانال بهطور همزمان، عملکرد مشابه یک اسیلوسکوپ 2GS/s ارائه شود. در مدلهای چهار کاناله، مبدلهای AD به صورت جداگانه بین کانالهای 1 و 2 و کانالهای 3 و 4 تقسیم میشوند، بنابراین هنگام استفاده همزمان از کانالهای 1، 2 و 3، دو کانال اول با سرعت 500MS/s کار میکنند و کانال سوم همچنان با 1GS/s عمل میکند.
این اسیلوسکوپها دارای نمایشگر رنگی بزرگ 8 اینچی و حافظه 10Mpts برای هر کانال هستند که امکان ذخیرهسازی دقیق سیگنالها را فراهم میکند. با نرخ ضبط 120000wfs/s، سیگنالها به سرعت تحلیل میشوند. این دستگاهها میتوانند از طریق USB یا LAN به کامپیوتر متصل شوند تا دادهها ذخیره یا تحلیل شوند، و همچنین امکان اتصال فلش USB برای ثبت دادهها تا 100 ساعت به صورت پیوسته وجود دارد. دادهها در فایل CSV ذخیره میشوند که قابل استفاده در نرمافزارهایی مانند MATLAB یا Excel است و امکان چاپ مستقیم روی چاپگرهایی که از PictBridge پشتیبانی میکنند نیز وجود دارد.
اسیلوسکوپها دارای ولتمتر داخلی هستند که مقادیر RMS ولتاژ را با دقت سه رقم نشان میدهد و همچنین یک شمارنده فرکانس 5 رقمی برای اندازهگیری دقیق فرکانسهای تشکیلدهنده سیگنال دارد. نویز پسزمینه بسیار کم (تنها 400µVpp) باعث افزایش دقت اندازهگیری سیگنالهای کوچک میشود. علاوه بر این، قابلیت نمایش دوگانه (Dual-display) وجود دارد که امکان مشاهده همزمان کل سیگنال و بخش کوچکی از آن را فراهم میکند و تحلیل ویژگیهای سیگنال را آسانتر و دقیقتر میکند.
اقلام همراه دستگاه
- 2عدد پراب(200MHz)
- یک عدد کابل برق جهت اتصال به برق شهری 230 ولت
- دفترچه راهنما
| Model | GDS-2072E/ GDS-2074E |
GDS-2102E/ GDS-2104E |
GDS-2202E/ GDS-2204E |
|---|---|---|---|
| Channels | 2 / 4 | 2 / 4 | 2 / 4 |
| Analogue bandwidth | 70 MHz | 100 MHz | 200 MHz |
| Rise time | 5 ns | 3.5 ns | 1.75 ns |
| Sample rate | 1GS/s per channel (or per 2channels for the 4channel models) |
|---|---|
| Memory size | 10Mpts per channel |
| Display | 8″TFT, 800×480 pixels |
| Input Impedance | 1MΩ//16pF |
| Horizontal scale | 1ns/div-100s/div |
| Vertical resolution | 1mV/div-10V/div |
| A/D converter | 8bits resolution |
| Maximal voltage | 300V RMS, CAT I |
| Waveform capture rate | tot 120,000wfm/s |
| Probe support | 1x,10x |
| Connectivity | USB 2.0 type A, USB 2.0 type B, LAN, Go-NoGo output, Calibration output |
| Weight (ex. box) | 2.8Kg |
| Dimensions | 384×127.3x208mm |
