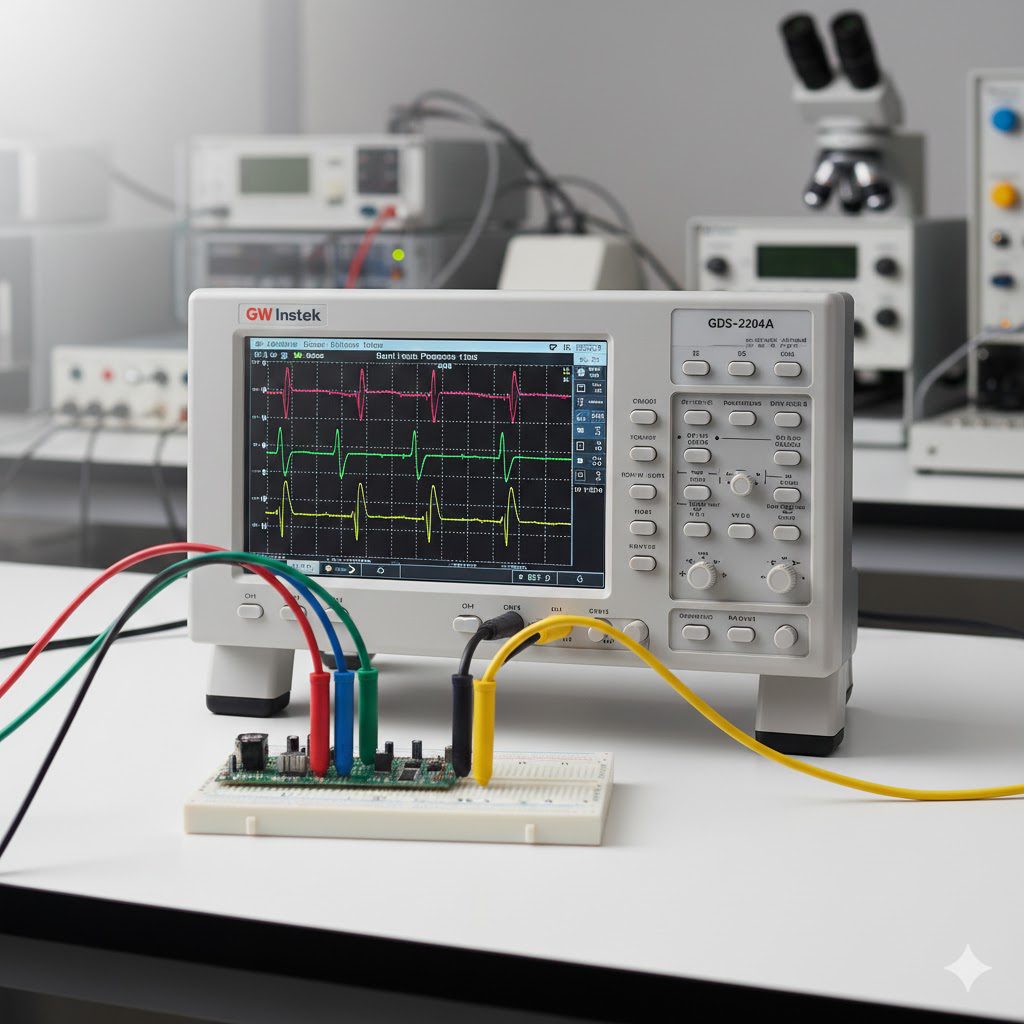

اسیلوسکوپ گودویل مدل GDS-2204A با پهنای باند 200 مگاهرتز و 4 کانال طراحی شده است. این دستگاه دارای نرخ نمونهبرداری 2GSa/s است. فناوری پیشرفته VPO (Visual Persistence Oscilloscope) در این مدل باعث میشود نرخ بهروزرسانی دستگاه تا 80000wfm/s برسد و نمایش سیگنالها روانتر و دقیقتر انجام گیرد. اسیلوسکوپ GDS-2204A همچنین به یک صفحهنمایش رنگی 8 اینچی با وضوح بالا مجهز است که خوانایی بسیار خوبی دارد. با عمق حافظه 2Mpts برای هر کانال، امکان نمایش و تحلیل سیگنالهای طولانی نیز فراهم شده است. از نظر اتصالپذیری، این دستگاه قابلیت اتصال به رایانه از طریق درگاههای USB و LAN را دارد و میتواند دادههای اندازهگیریشده را ذخیره یا برای مدت طولانی ثبت کند. همچنین کاربران میتوانند دادهها را بهصورت فایل CSV بر روی حافظه USB ذخیره کنند.
اقلام همراه دستگاه
- 4 عدد پراب
- یک عدد کابل برق جهت اتصال به برق شهری 230 ولت
- دفترچه راهنما
| Bandwidth | 200MHz |
|---|---|
| Channels | 4 |
| Sampling rate | 2GSa/s |
| Memory | 2Mpts per channel |
| Rise time | 1.75ns |
| Display | 8″TFT LCD SVGA color display(LED Back-light), 800×600 pixels |
| Input impedance | 1MΩ//16pF |
| Horizontal scale | 1ns/div-100s/div |
| Vertical resolution | 1mV/div-10V/div |
| A/D converter | 8bits resolution |
| Maximum voltage | 300V RMS, CAT I |
| Waveform capture rate | up to 80 000wfm/s |
| Connections | USB 2.0 type A, USB 2.0 type B, LAN, Go-NoGo output, RS-232C |
| Weight (without box) | 4.2kg |
| Dimensions | mm384x220x145 |
