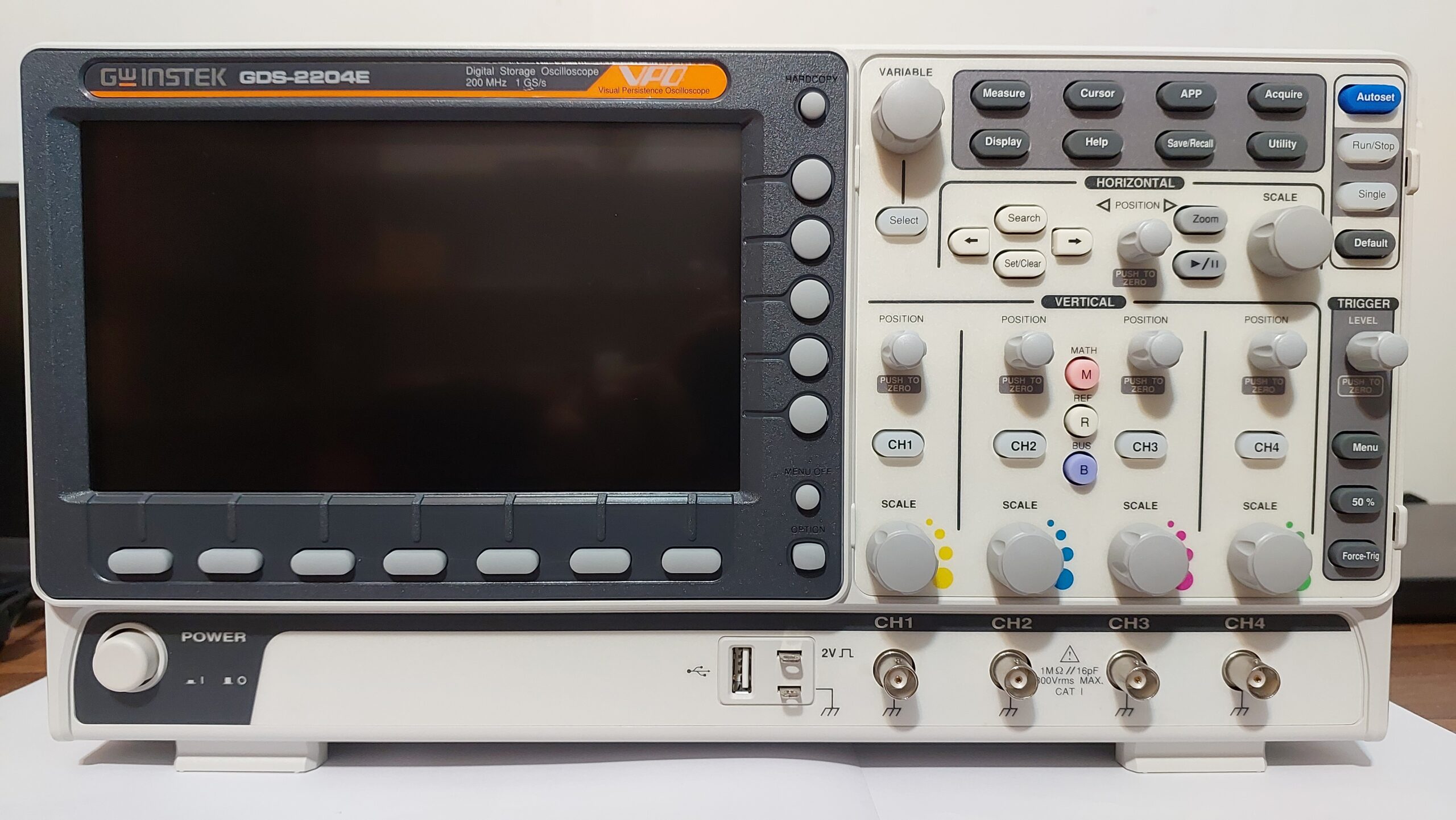

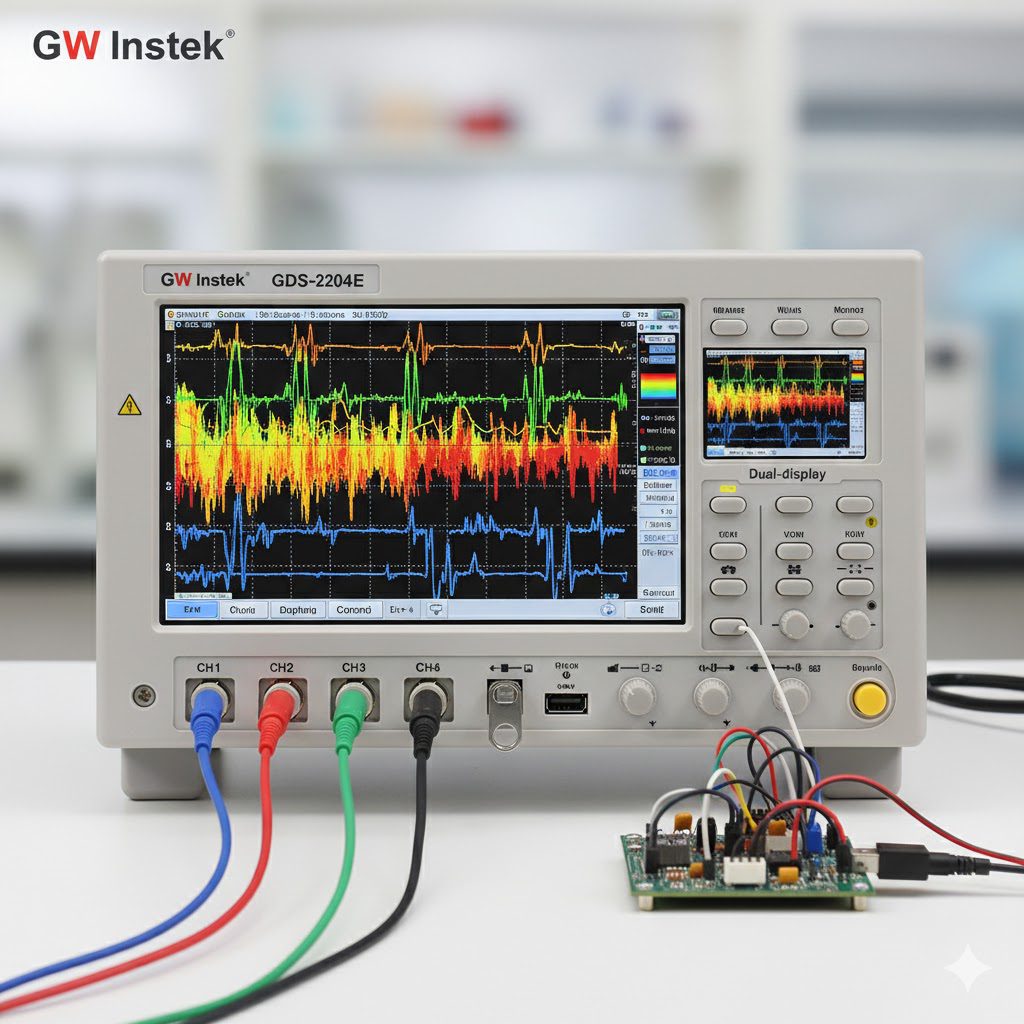

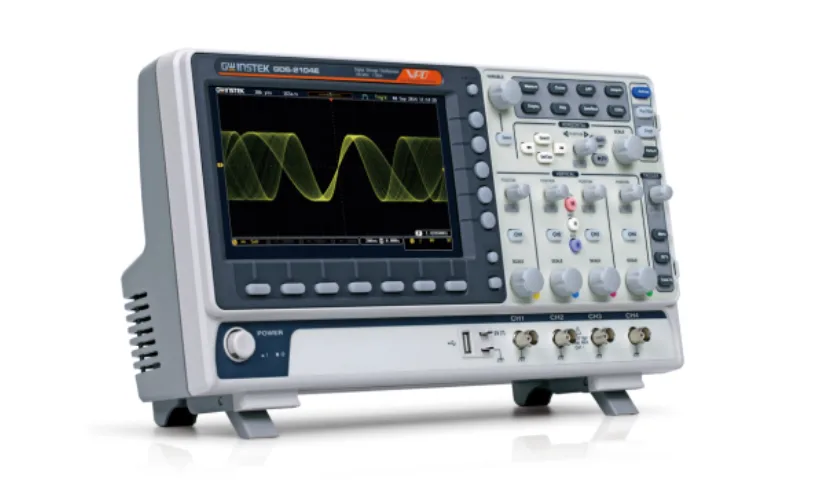

اسیلوسکوپ گودویل مدل GDS-2204E یک مدل 4 کاناله با پهنای باند 200 مگاهرتز از سری GDS-2000E است که برای هر کانال یک مبدل AD اختصاصی دارد، بنابراین سرعت نمونهبرداری 1MS/s برای هر کانال بدون کاهش عملکرد ارائه میشود. این اسیلوسکوپ دارای نمایشگر رنگی 8 اینچی، حافظه 10Mpts برای هر کانال و نرخ ضبط120000wfs/s است که تحلیل سریع و دقیق سیگنالها را ممکن میکند.دادهها میتوانند از طریق USB یا LAN ذخیره و تحلیل شوند و امکان استفاده از فلش USB تا 100 ساعت وجود دارد. ولتمتر داخلی RMS تا سه رقم و شمارنده فرکانس 5 رقمی دارد. نویز پسزمینه بسیار کم (400µVpp) دقت اندازهگیری سیگنالهای کوچک را بالا میبرد و قابلیت نمایش دوگانه (Dual-display) امکان مشاهده همزمان کل سیگنال و بخش جزئی آن را فراهم میکند تا تحلیل سیگنال راحتتر و دقیقتر انجام شود.
اقلام همراه دستگاه
- 4عدد پراب(200MHz)
- یک عدد کابل برق جهت اتصال به برق شهری 230 ولت
- دفترچه راهنما
| Model | GDS-2072E/ GDS-2074E |
GDS-2104E | GDS-2204E |
|---|---|---|---|
| Channels | 2 / 4 | 4 | 4 |
| Analogue bandwidth | 70 MHz | 100 MHz | 200 MHz |
| Rise time | 5 ns | 3.5 ns | 1.75 ns |
| Sample rate | 1GS/s per channel (or per 2 channels for the 4 channel models) |
|---|---|
| Memory size | 10Mpts per channel |
| Display | 8″TFT,800×480 pixels |
| Input Impedance | 1MΩ//16pF |
| Horizontal scale | 1ns/div-100s/div |
| Vertical resolution | 1mV/div-10V/div |
| A/D converter | 8bits resolution |
| Maximal voltage | 300V RMS, CAT I |
| Waveform capture rate | up to 120,000wfm/s |
| Probe support | 1x,10x |
| Connectivity | USB 2.0 type A, USB 2.0 type B, LAN, Go-NoGo output, Calibration output |
| Weight (ex. box) | 2.8Kg |
| Dimensions | 384×127.3x208mm |
