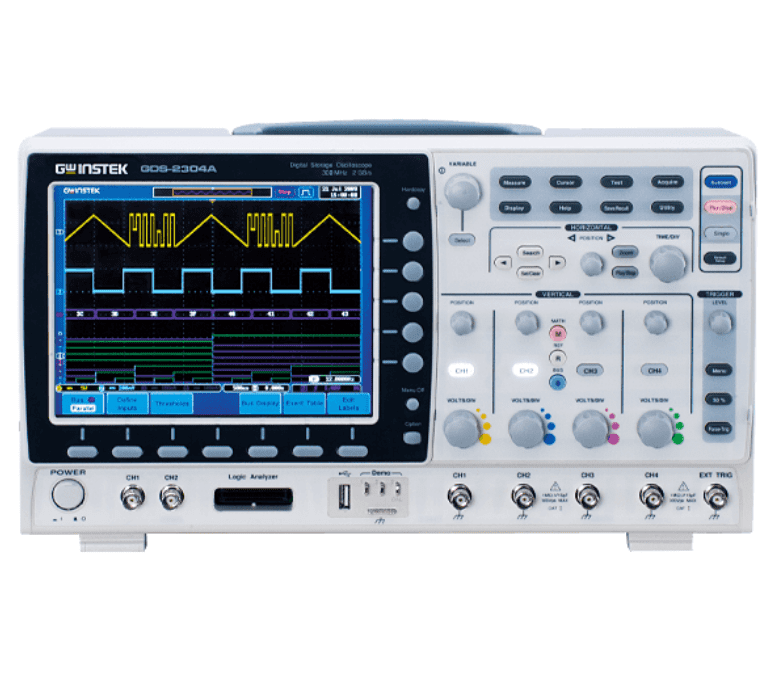

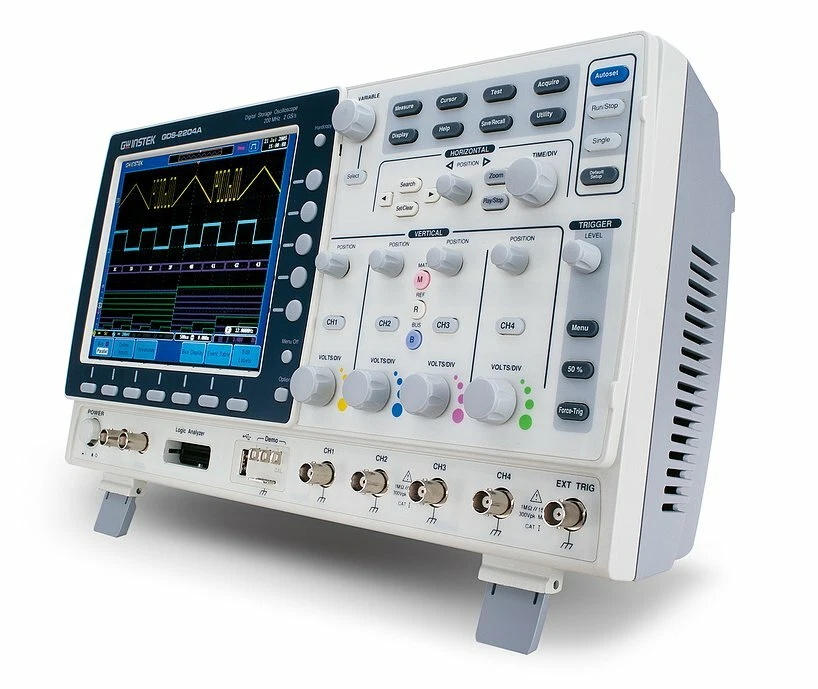

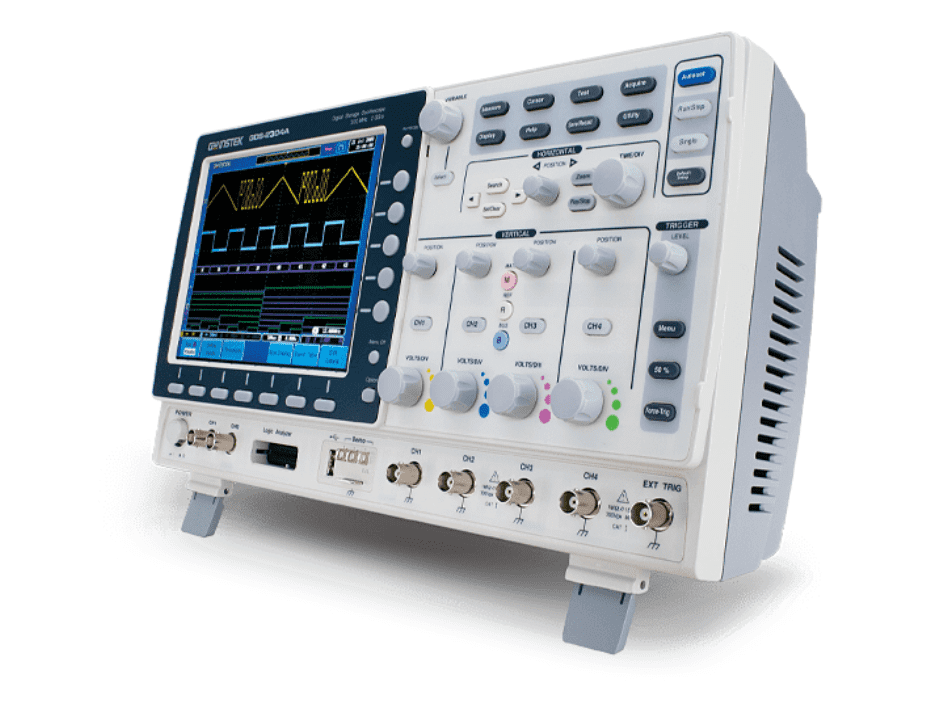

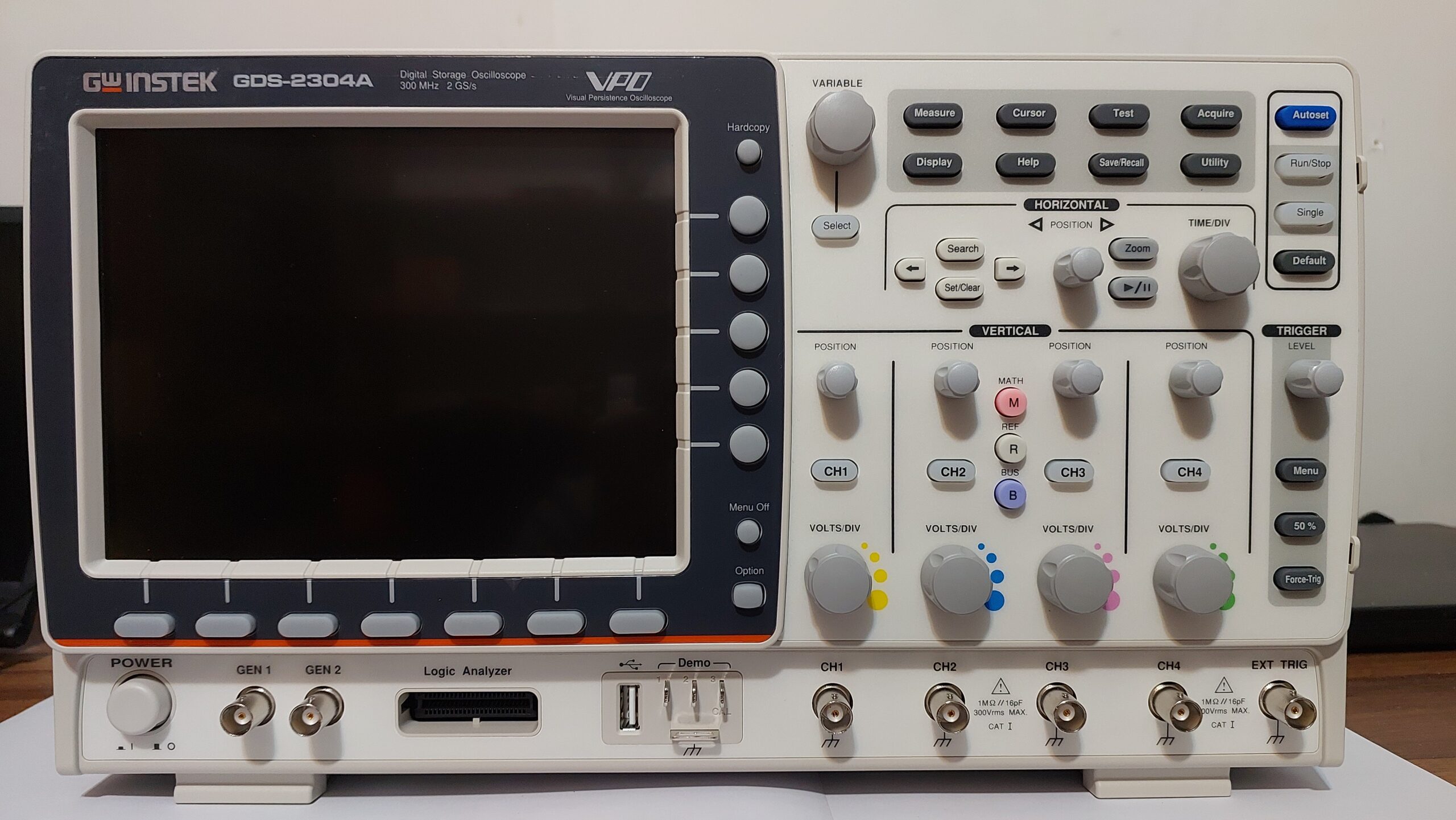

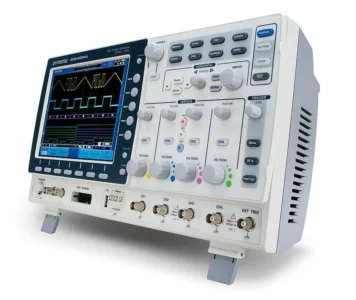

اسیلوسکوپ گودویل مدل GDS-2304A با پهنای باند 300 مگاهرتز و 4 کانال، نرخ نمونهبرداری لحظهای 2GS/s، ابزاری قدرتمند برای تحلیل سیگنالها است. این دستگاه با نمایشگر 8 اینچی TFT LCD، حساسیت ورودی از 1mV/div تا 10V/div و پایه زمانی از 1ns/div تا 100s/div ارائه میشود. عمق حافظه آن 2Mpts است و با قابلیت حافظهبندی بخشبخش (تا 2048 بخش)، امکان ذخیره و بررسی دقیقتر سیگنالهای مورد نظر را فراهم میکند. در حالت جستجوی شکلموج (Waveform Search Mode)، کاربر میتواند شکلموج یا سطح تریگر خاصی را تعریف و در کل حافظه جستجو کند تا ناهنجاریها و رخدادهای مهم سیگنال را بهصورت دقیق شناسایی نماید. این ویژگیها باعث افزایش چشمگیر بهرهوری در ذخیرهسازی و تحلیل سیگنالهای پیچیده میشود.
| Bandwidth (MHz) | 300 |
|---|---|
| Counter | Yes |
| DVM | Yes |
| Dimensions(LxWxH)(mm) | 145x380x220 |
| Function generator | Optional: 5MHz and 25MHz |
| Interfaces | USB optional: Ethernet, GPIB |
| Number of channels | 4 |
| Samplerate | 2GSa/s |
| Screen size | 20cm |
| Screen type | 800×600, TFT LCD |
| Segmentable memory | Yes |
| Signal acquisition rate | 80,000wfms/s |
| Special features | optional logic analyzer 200MHz |
| Storage depth | 2MPts |
| Triggertypes | Edge, Pulse Width, Video, Pulse Runt, Rise&Fall, Alternate, Glitch, Duration, Slope, Time out, Event-Delay, Time-Delay Optional: Logic, Bus |
| Vertical resolution | 8-bit |
| Warranty(years) | 2 |
| Weight(kg) | 4.2 |
