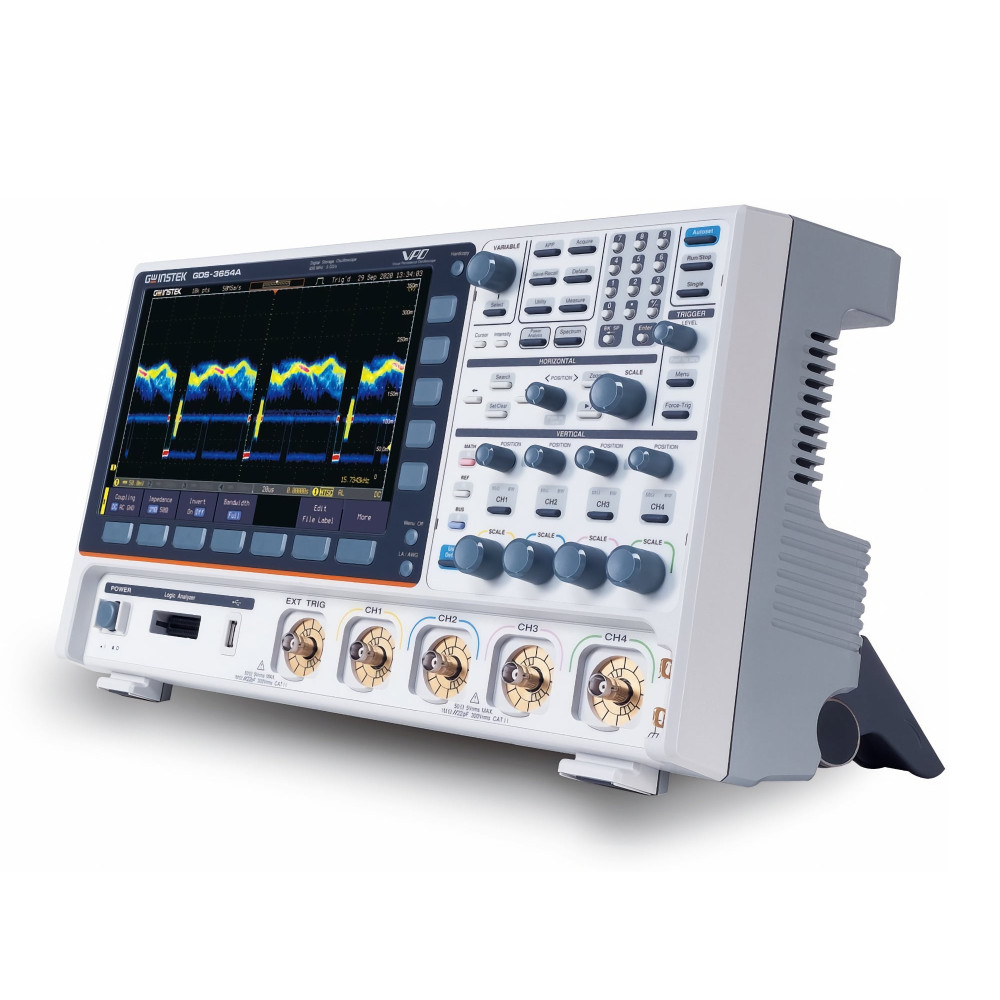

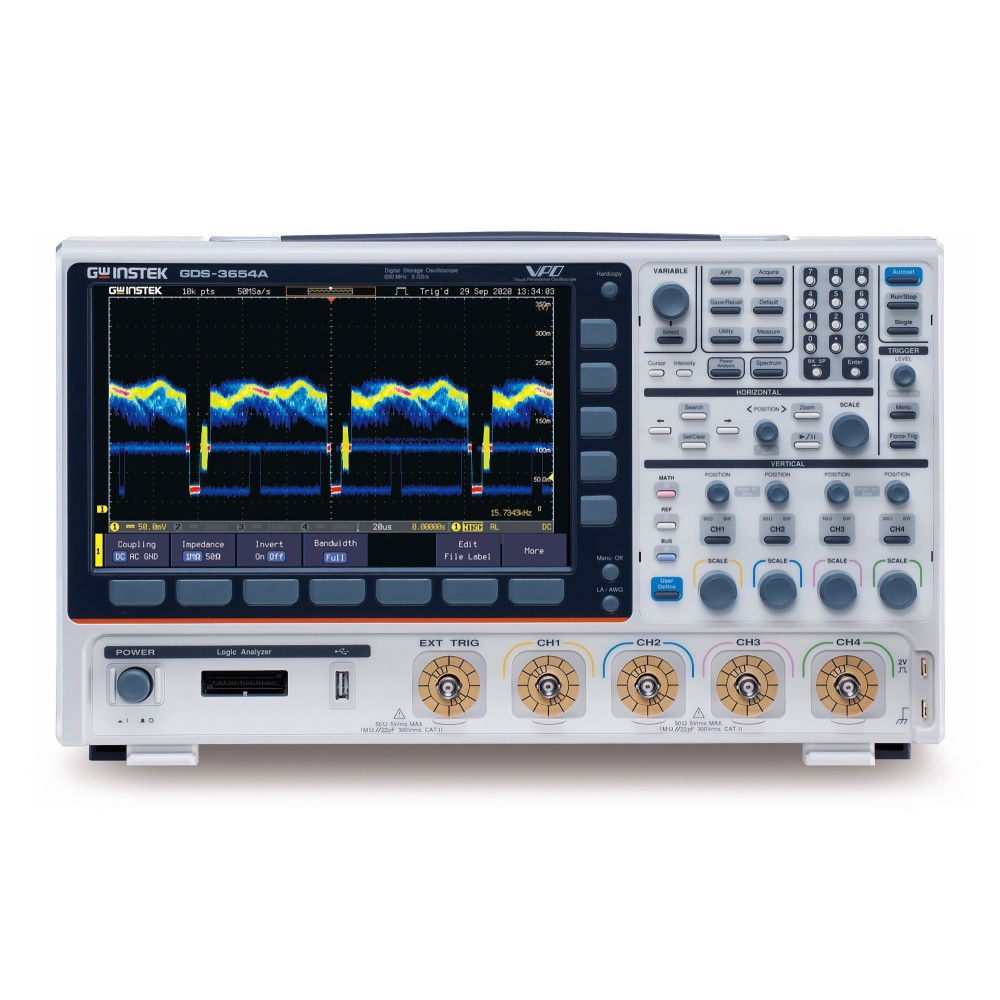

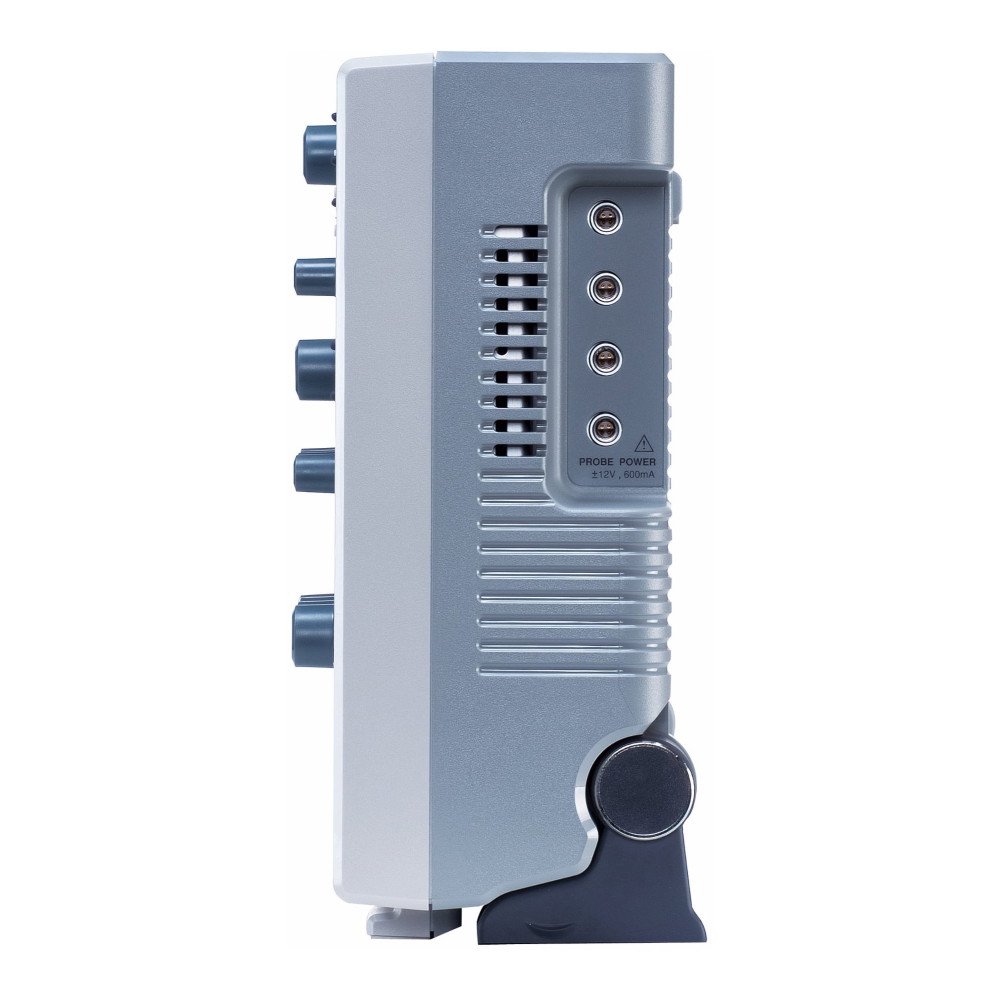

سیلوسکوپ دیجیتال GW Instek GDS-3654A یک دستگاه پیشرفته با پهنای باند ۶۵۰ مگاهرتز و ۴ کانال ورودی است که دارای نمایشگر LCD با اندازه ۱۰.۲ اینچ، طول حافظه ۲۰۰ میلیون نقطه (Mpts) و نرخ نمونهبرداری ۵ گیگا نمونه در ثانیه (GSa/s) میباشد.
این مدل بهصورت استاندارد به نرمافزار تحلیل توان (Power Analysis Software)، مولد موج دلخواه دوکاناله ۲۵ مگاهرتز (AWG) و قابلیت رمزگشایی گذرگاههای سریال (Serial Bus Decoding) مجهز است.
مشخصات فنی

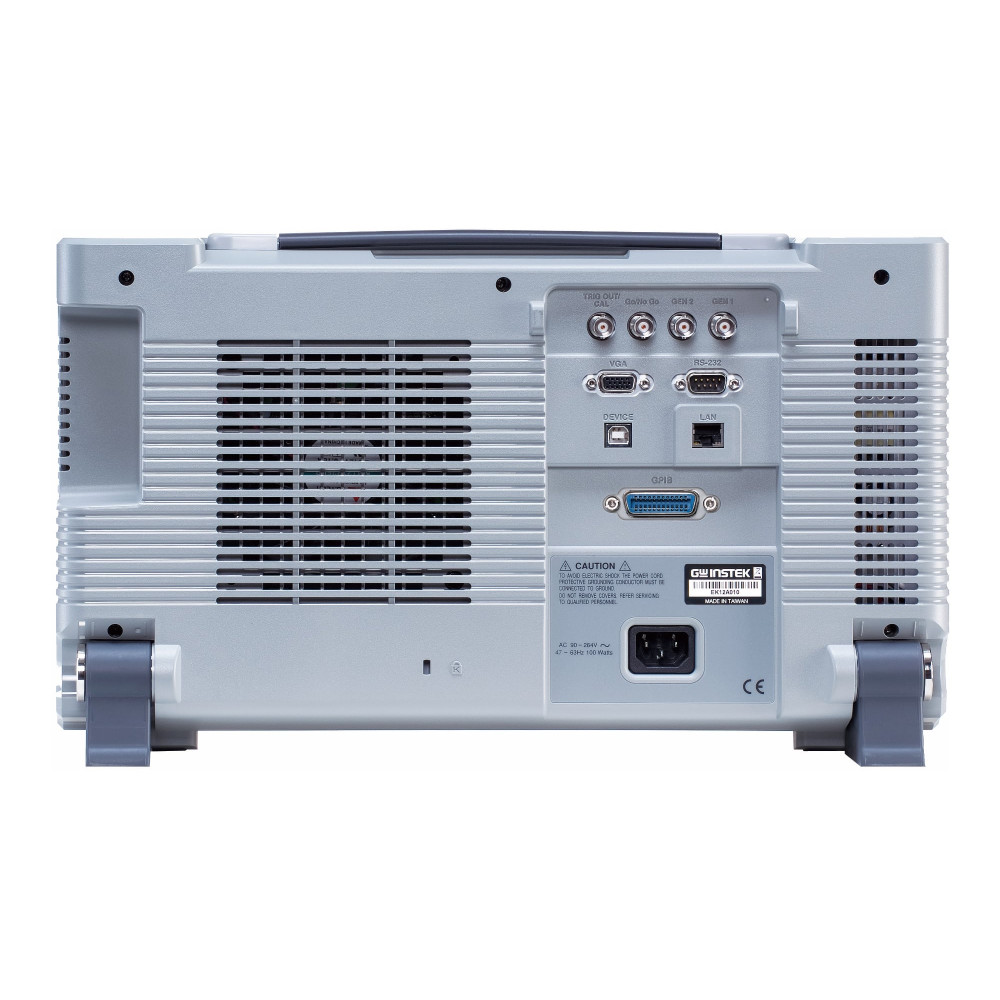

نوع کانکتور خروجی:
-
سوکت D-Sub مادگی
-
سوکت D-Sub نری
-
سوکت RJ45
-
سوکت USB نوع A
-
سوکت USB نوع B
رابطهای ارتباطی:
-
Ethernet
-
RS232
-
USB
-
VGA
ویژگیهای ابزار اندازهگیری:
-
توابع ریاضی: جمع، تفریق، ضرب، تقسیم و FFT (تبدیل فوریه سریع)
-
قابلیت نمایش صفحه به صورت دو بخشی (Split Screen)
تجهیزات استاندارد همراه دستگاه:
-
کابل برق
-
پراب اسیلوسکوپ با تقسیمکننده 10:1
ولتاژ تغذیه:
100 تا 240 ولت AC
وزن ناخالص:
8.5 کیلوگرم
لوازم همراه دستگاه GW Instek GDS-3654A:
-
۱ عدد کابل برق
-
۱ عدد گواهی کالیبراسیون
-
۴ عدد پراب غیرفعال GTP-501R با پهنای باند ۵۰۰ مگاهرتز و نسبت 10:1
مشخصات محصول
| Type of oscilloscope | Digital |
| Number of channels | 4 |
| Band | 650MHz |
| Sampling | 5Gsps |
| Memory record length | 200Mpts/ch |
| Kind of display used | colour, LCD TFT 10,2″ |
| Trigger modes | automatic, normal, single |
| Trigger | alternate, bus, impulse width, timeout, video signal, with delay |
| Time base | 1…1000s/div |
| Max. input voltage | 300V |
| Vertical resolution | 8bit |
| Input coupling | AC, DC, GND |
| Trigger coupling | AC, DC, highpass, lowpass |
| Manufacturer series | GDS-3000A |
| Rise time | 535ps |
| Input impedance | 1MΩ/22pF |
| Input sensitivity | 1mV/div…10V/div |
| Dimensions | 420x253x113.8mm |
| Related items | DS3A-16LA, DS3A-GPIB, DS3A-PWR, GCP-1030, GTL-232, GTL-246, GTL-248, GTP-351R, GTP-501R |
| Display resolution | 800×480 |
معرفی اسیلوسکوپ سری GW Instek GDS-3000A
سری GDS-3000A بهعنوان محصول پرچمدار نسل جدید اسیلوسکوپهای دیجیتال ذخیرهسازی (Digital Storage Oscilloscope) از شرکت GW Instek معرفی شده است.
این دستگاه در دو مدل با پهنای باند ۳۵۰ مگاهرتز و ۶۵۰ مگاهرتز عرضه میشود و برای هر کانال تا ۲۰۰ میلیون نقطه (200Mpts) عمق حافظه دارد.
نرخ نمونهبرداری در حالت درهمگذاری (Interleaved) به ۵ گیگا نمونه در ثانیه (5GSa/s) میرسد.
نمایشگر TFT LCD رنگی ۱۰.۲ اینچی با خروجی RGB هشتبیتی برای هر رنگ، امکان تحلیل دقیق و واضح شدت سیگنال اندازهگیریشده را فراهم میسازد.
این سری در مدلهای دوکاناله و چهارکاناله ارائه میشود و قابلیت افزودن تحلیلگر منطقی ۱۶ کاناله (اختیاری) را نیز دارد.
مقایسه محصول
| Channels | 2 + EXT | 4 + EXT | 2 + EXT | 4 + EXT |
| Bandwidth | 350 MHz | 650 MHz | ||
| Calculated Rise Time | 1ns | 535ps | ||
| Bandwidth Limit | 20M/100M/200MHz | 20M/100M/200M/300MHz | ||
| Vertical Resolution | 8 bits (Maximum 12bits with Hi Res) | |||
ویژگیهای سری GDS-3000A از GW Instek:
-
پهنای باند ۳۵۰ و ۶۵۰ مگاهرتز، در مدلهای ۲ یا ۴ کاناله
-
نرخ نمونهبرداری واقعی ۵ گیگا نمونه در ثانیه (برای نیمی از کانالها) و ۲.۵ گیگا نمونه در ثانیه (برای تمام کانالها)
-
حافظه ۲۰۰ میلیون نقطه برای هر کانال
-
نرخ بهروزرسانی شکل موج تا ۲۰۰,۰۰۰ شکل موج در ثانیه
-
نمایشگر ۱۰.۲ اینچی با وضوح ۸۰۰×۴۸۰ پیکسل
-
حافظه قطعهای (Segmented Memory) با ظرفیت ۴۹۰,۰۰۰ بخش همراه با قابلیت جستجوی شکل موج
-
۳۸ تابع اندازهگیری خودکار برای انتخابهای متنوع اندازهگیری
-
حالت نمونهبرداری با وضوح بالا (High Resolution Mode)
-
پشتیبانی از تحریک و رمزگشایی گذرگاههای سریال I2C، UART، CAN و LIN
-
آنالایزر طیف دوکاناله (از DC تا ۲.۵ گیگاهرتز) با قابلیت نمایش طیف زمانی (Spectrogram)
-
مولد موج دلخواه دوکاناله با فرکانس ۲۵ مگاهرتز
-
گزینه اختیاری برای تحلیل توان در ۱۳ نوع اندازهگیری
-
گزینه اختیاری برای اضافه کردن ۱۶ کانال دیجیتال (تحلیلگر منطقی – MSO)
قابلیتهای ویژه
اسیلوسکوپ GDS-3000A بهصورت پیشفرض به مولد موج دلخواه دوکاناله ۲۵ مگاهرتز (Arbitrary Waveform Generator) مجهز است.
کاربر میتواند سیگنالهای اندازهگیریشده در کانال آنالوگ را ذخیره کرده و بهصورت مستقیم از مولد موج خروجی بگیرد.
این ویژگی به کاربران امکان میدهد تا انواع سیگنالهای مورد نظر را برای شبیهسازی و تست مدار تولید کنند.
از دیگر قابلیتهای برجسته این مدل، وجود تابع تحلیل پاسخ فرکانسی (Bode Plot) است که برای بررسی و تحلیل مشخصات مدارها و قطعات الکترونیکی نظیر طراحی مدارهای RLC، فیلترها و تقویتکنندهها کاربرد دارد.
