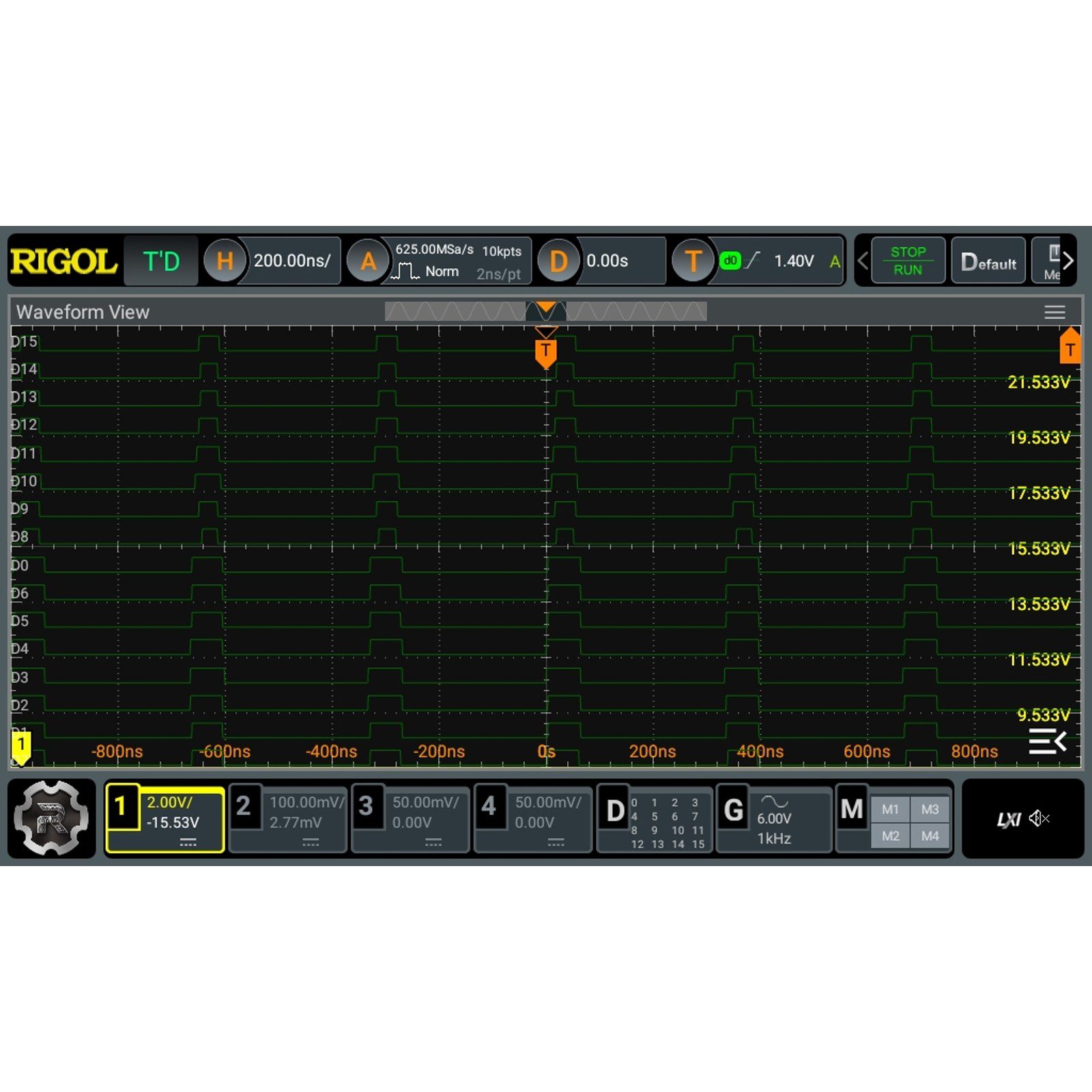

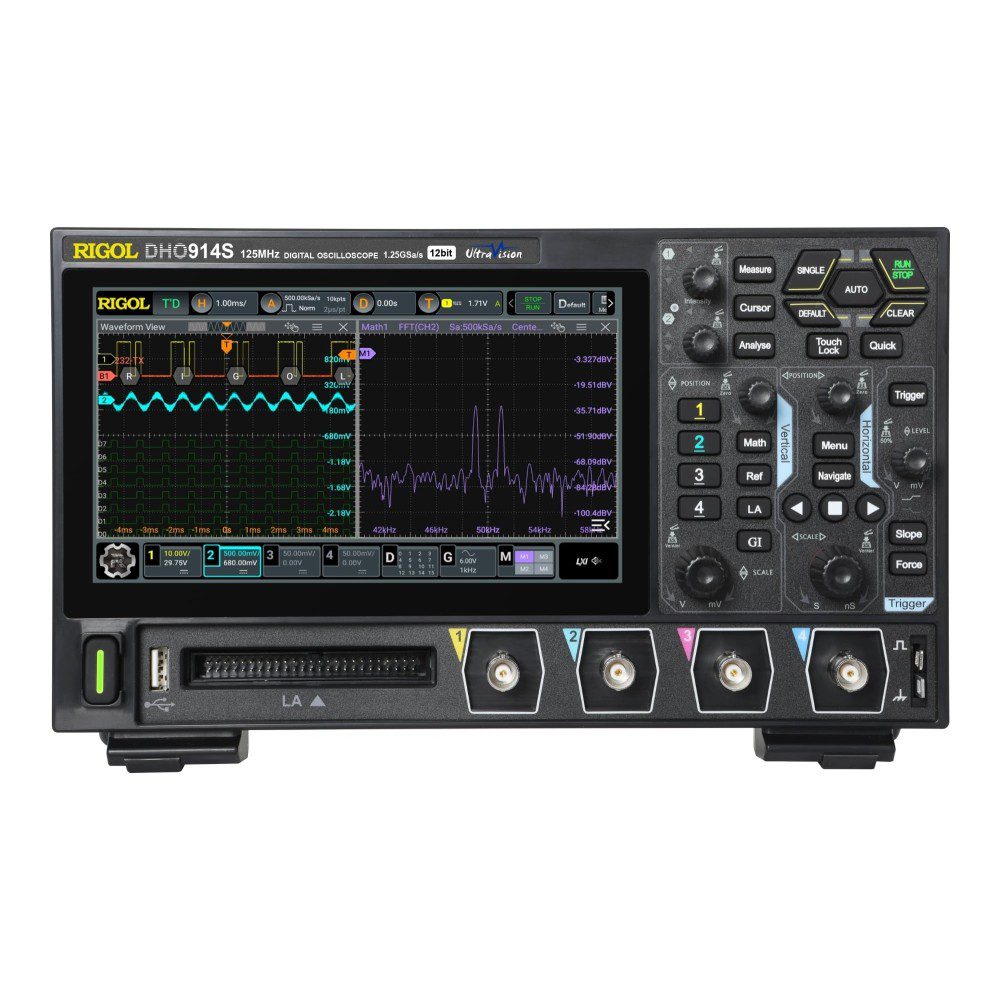

اسیلوسکوپ DHO914S یک اسیلوسکوپ ۴ کاناله و نسخه ۱۲۵ مگاهرتزی از سری DHO900 است. این دستگاه با رزولوشن ۱۲ بیتی عرضه میشود تا خطای کوانتیزاسیون را کاهش داده و در نتیجه دقت سیگنال و قابلیتهای تحلیل آن را بهبود دهد. امکان تحلیل ۱۶ کانال دیجیتال از طریق لاجیک آنالایزر و پراپ منطقی وجود دارد.

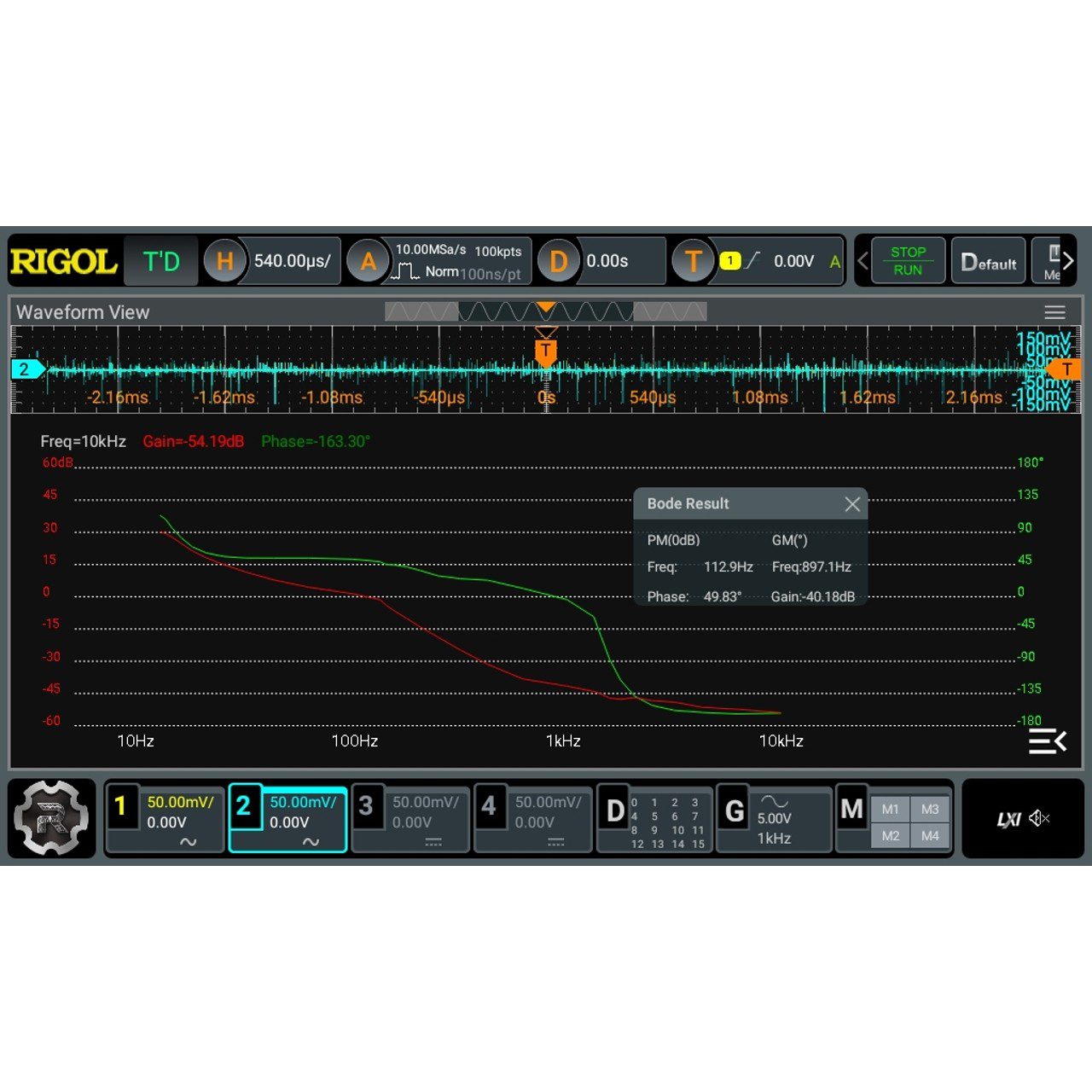

همچنین اسیلوسکوپهای این سری دارای یک نمایشگر فسفری ۷ اینچی لمسی با رزولوشن ۱۰۲۴×۶۰۰ پیکسل و نرخ نوسازی شکل موج 1,000,000wfms/s هستند. این اسیلوسکوپ دقت بهره DC در حد ۱٪ و نرخ نمونهبرداری1.25GSa/s ارائه میدهد. تعداد زیادی فریم داده نیز میتواند برای تحلیلهای بعدی ذخیره گردد. از دیگر ویژگیها میتوان به نویز زمینه بسیار پایین در سری DHO900 اشاره کرد که امکان اندازهگیری سیگنالهای بسیار کوچک و در نتیجه سیگنالهای تمیزتر را فراهم میکند. مدلهای S- از این سری مجهز به فانکشن ژنراتور دلخواه بوده و قابلیت تحلیل Bode Plot را دارند.
اسیلوسکوپهای سری DHO900 از طریق درگاه USB-C تغذیه میشوند. میتوان از منبع تغذیه قابلحمل برای روشن کردن دستگاه استفاده کرد که در نتیجه امکان بهرهبرداری از اسیلوسکوپ در هر مکان فراهم میشود. به دلیل حذف منبع تغذیه داخلی، وزن دستگاه کمتر و ابعاد آن جمعوجورتر است. همچنین نقاط استاندارد نصب مانیتور در نظر گرفته شده که اجازه میدهد این اسیلوسکوپ روی پایههای استاندارد نصب شود و در نتیجه فضای میز کار را آزاد کرده و آزادی عمل بیشتری در جابجایی فراهم کند.
اقلام همراه دستگاه
- چهار عدد پراب
- یک عدد کابل ارت با فیش موزی
- یک عدد کابل برق جهت اتصال به برق شهری ۲۳۰ ولت
- دفترچه راهنما
| Model | DHO914 | DHO914S | DHO924 | DHO924S |
|---|---|---|---|---|
| Bandwidth | 125 MHz | 125 MHz | 250 MHz | 250 MHz |
| Arbitrary function generator | No | Yes | No | Yes |
| Model | Rigol DHO800 series | Rigol DHO900 series |
|---|---|---|
| Bandwidth | 70 / 100MHz | 125 / 250MHz |
| Channels | 2 or 4 channels | 4 analog + 16 digital channels |
| Memory depth | 25Mpts (single channel) | 50Mpts (single channel) |
| Rise time | ≤5 ns / ≤3.5 ns | ≤2.8 ns / ≤1.4 ns |
| Vertical scale | 500µV/div-10V/div | 200µV/div-10V/div |
| Horizontal scale | 5ns/div-500s/div | 2ns/div – 500s/div |
| Arbitrary function generator | No | Yes for -S models |
| Logic analyser | No | Yes |
| Channels | 4analog+16digital channels | |
| Sample rate | 1.25GSa/s (divided by number of active channels) | |
| Waveform capture rate | 1,000,000wfms/s | |
| Vertical resolution | 12bits | |
| Internal storage | 8GB | |

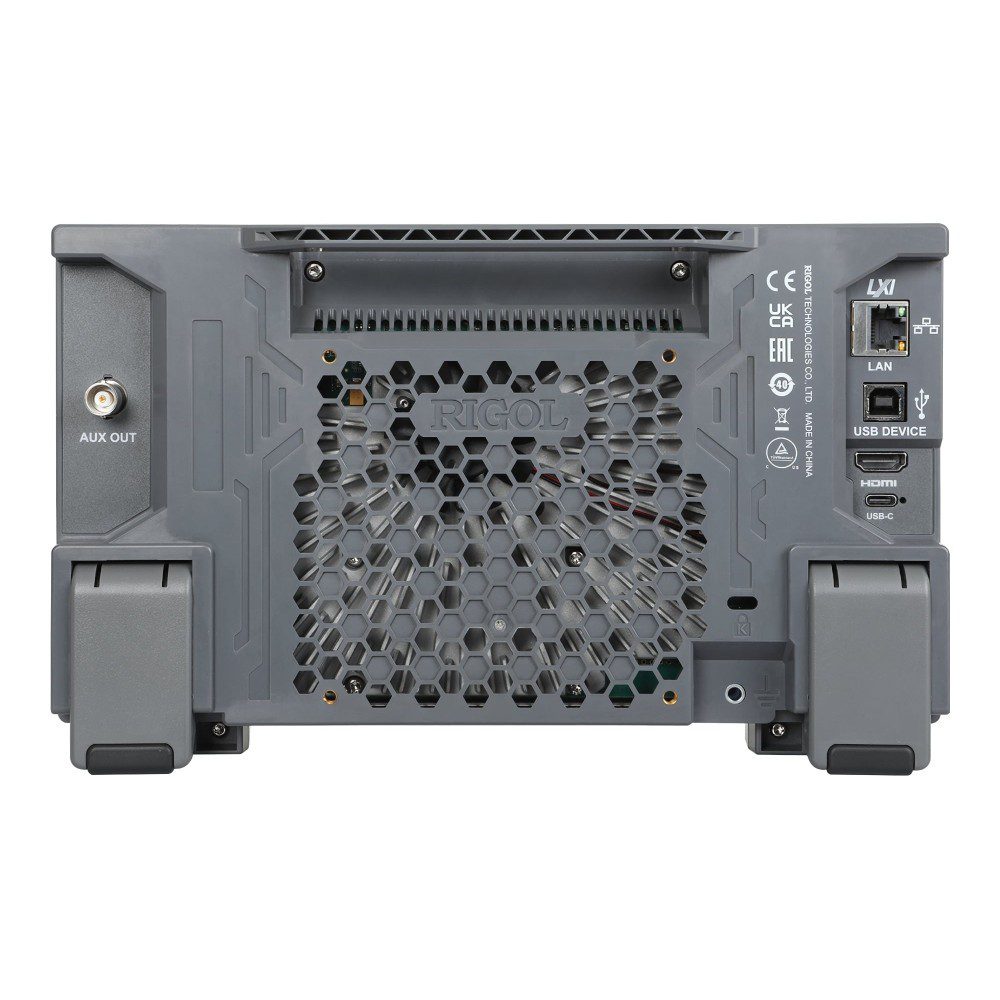

| Interfaces | LAN, HDMI, USB Host, USB Device, HDMI, Pass/fail, Trigger out | |

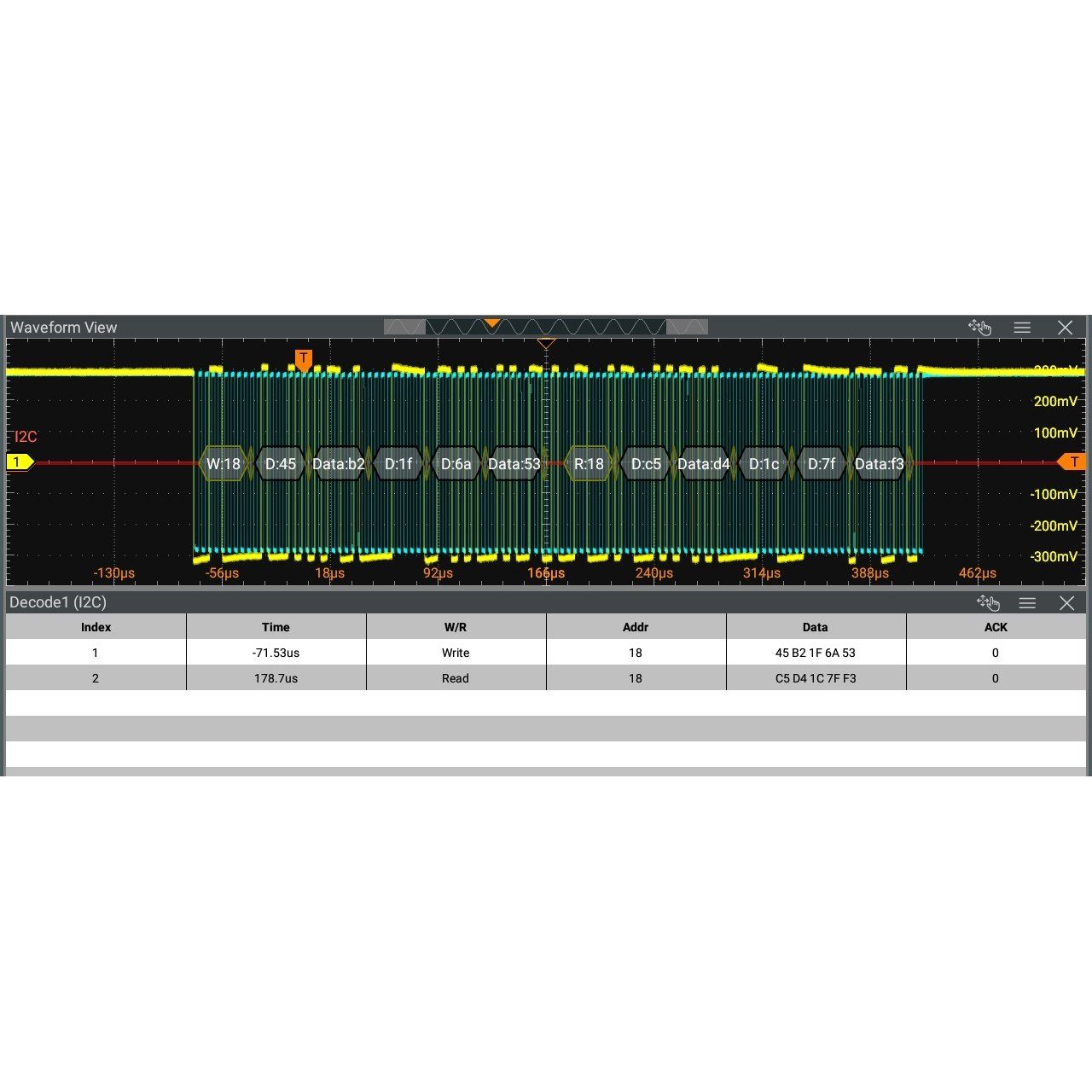

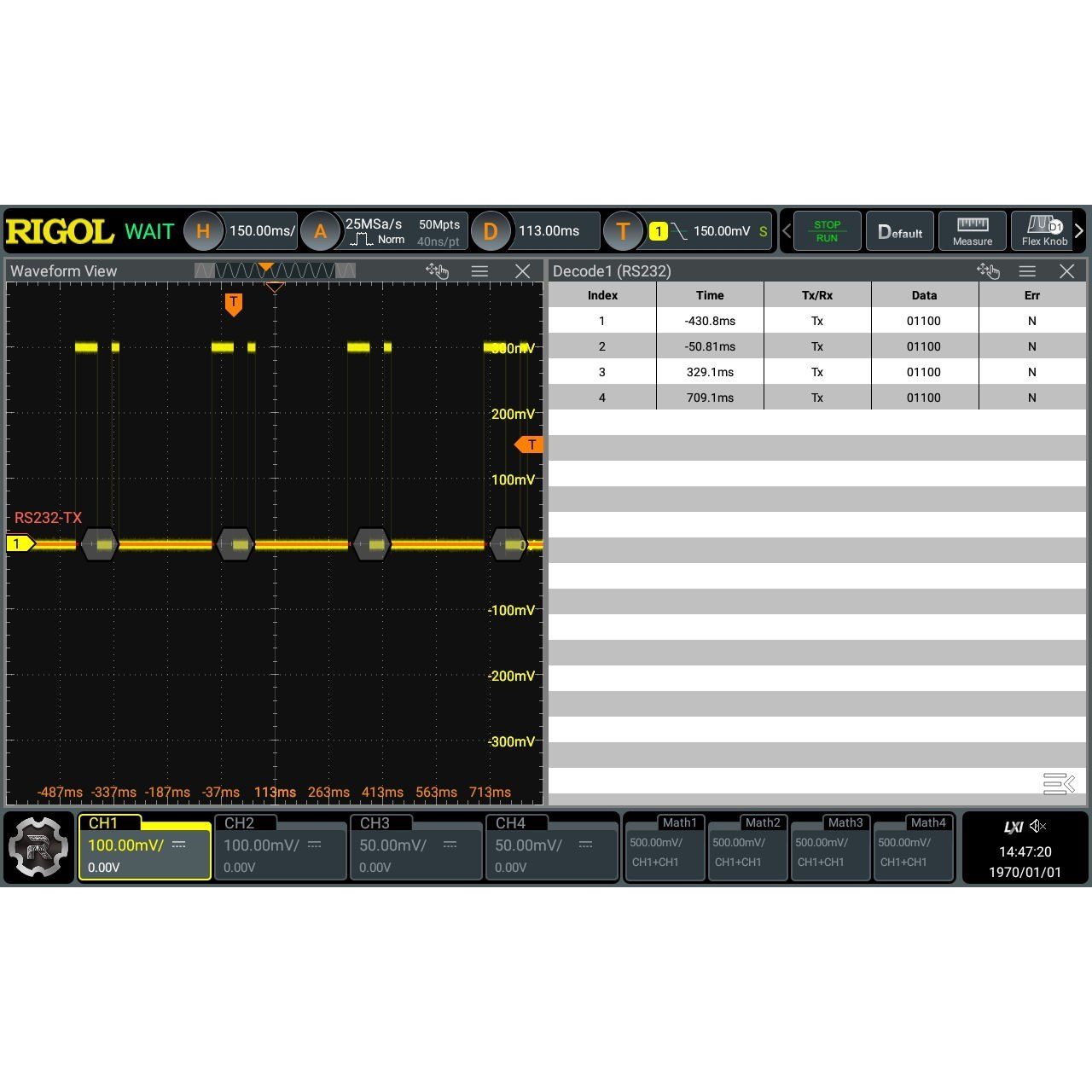

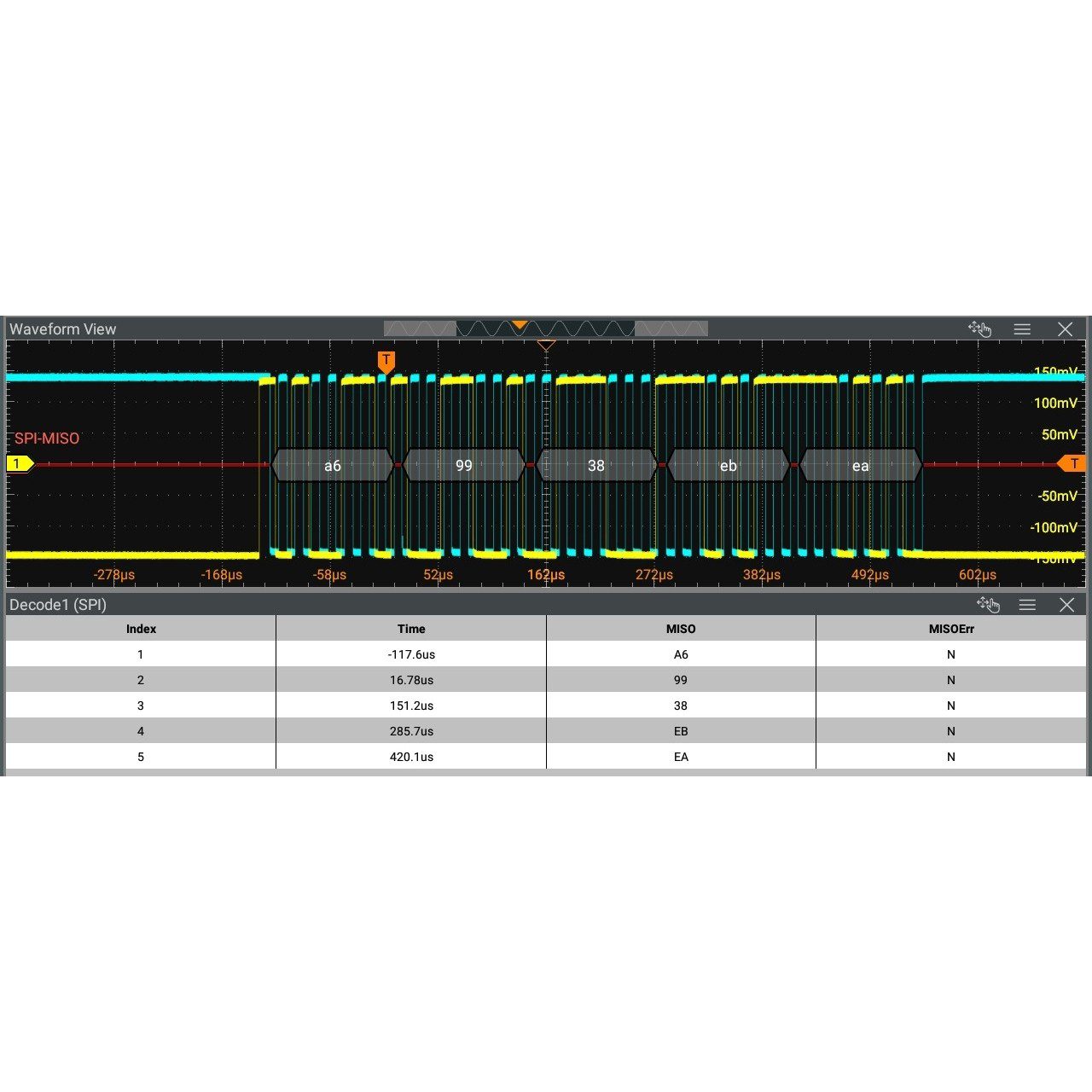

| Decoding options | I2C, SPI, UART/RS232, CAN | |
| Display | 7″multi-touch screen (1024×600) | |
| Required power output | 12V,4A,48W | |
| Power standard | PD2.0/PD3.0 | |
| Dimensions | mm265.35×161.75×77.38 | |
| Weight | 1.78kg | |
