در دنیای الکترونیک، اندازهگیری دقیق و تحلیل سیگنالهای الکتریکی برای طراحی، تعمیر و توسعه مدارهای الکتریکی و مخابراتی از اهمیت ویژهای برخوردار است. اسیلوسکوپها ابزارهای حیاتی برای این کار هستند که به کاربران امکان میدهند امواج الکتریکی را در زمان واقعی مشاهده و بررسی کنند. اسیلوسکوپ فانکشن دار رومیزی هانتک مدل DSO2D15 یکی از محصولات حرفهای و قدرتمند این حوزه است که با پهنای باند 150 مگاهرتز و نرخ نمونهبرداری 1GSa/s، عملکردی دقیق و بینظیر ارائه میدهد.
این اسیلوسکوپ با دو کانال مستقل و یک ژنراتور سیگنال داخلی، علاوه بر تحلیل سیگنالها، توانایی تولید آنها را نیز دارد. قابلیتهای متنوع آن باعث شده است که این دستگاه برای آزمایشگاههای الکترونیک، تعمیرات حرفهای، طراحی مدارهای پیشرفته و آموزشهای دانشگاهی گزینهای ایدهآل باشد.

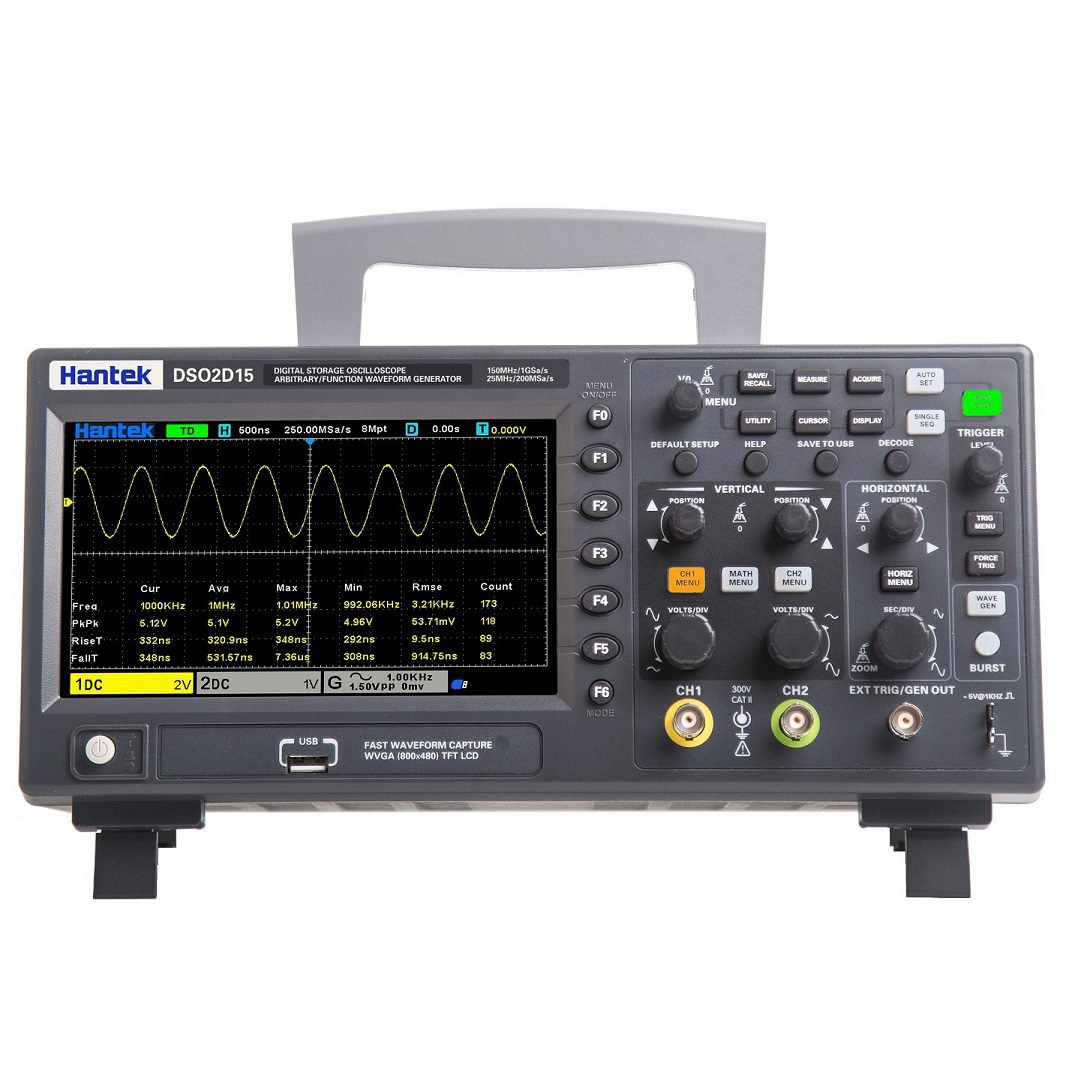

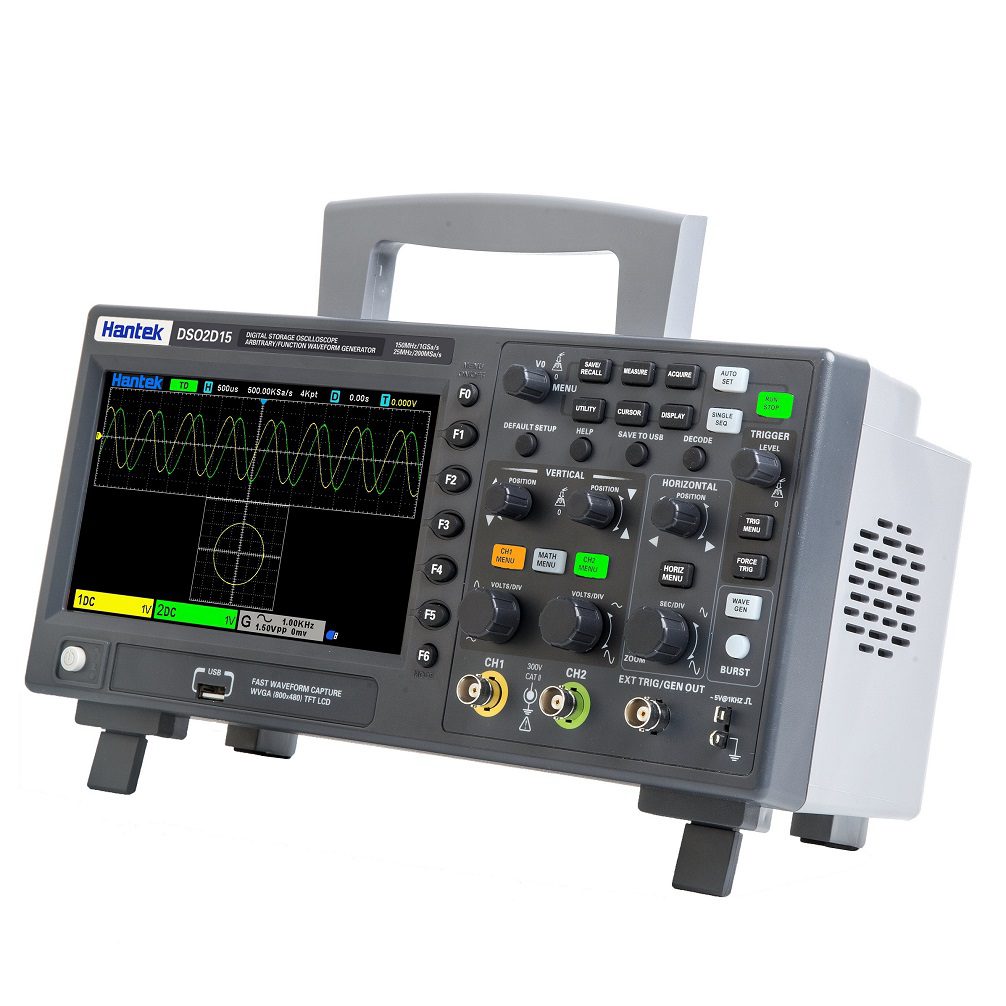

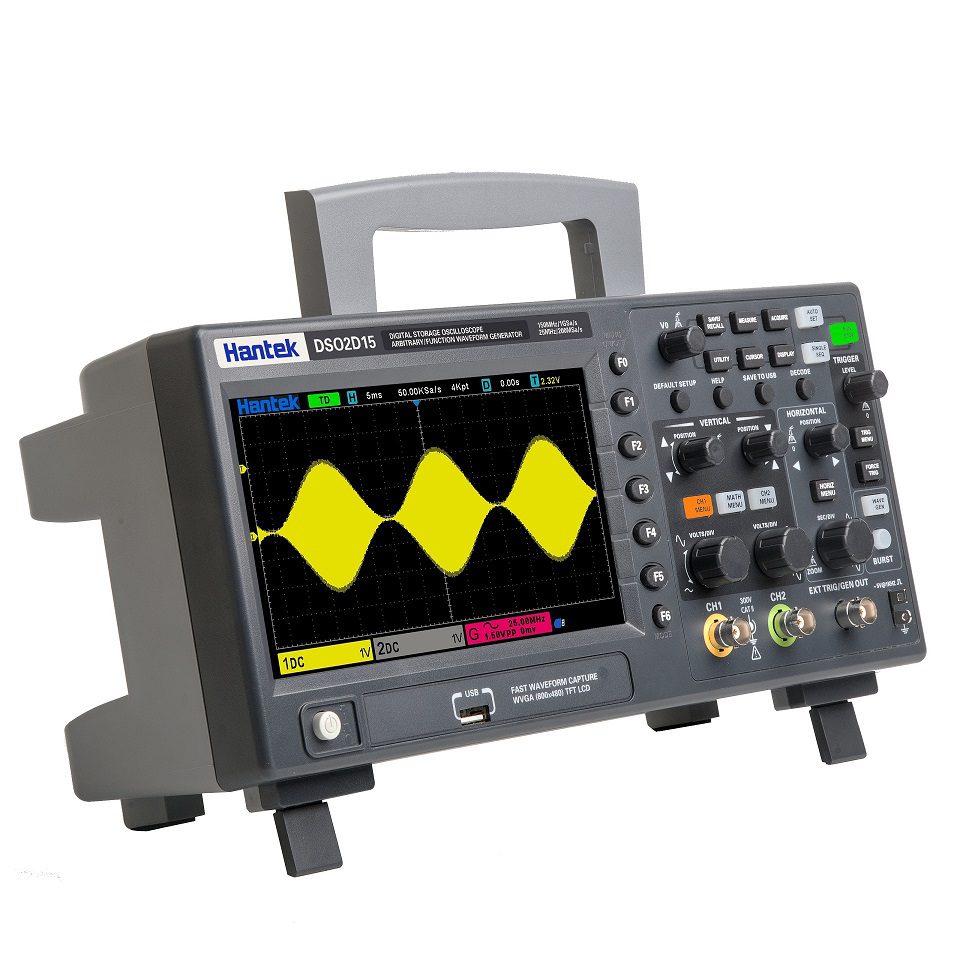

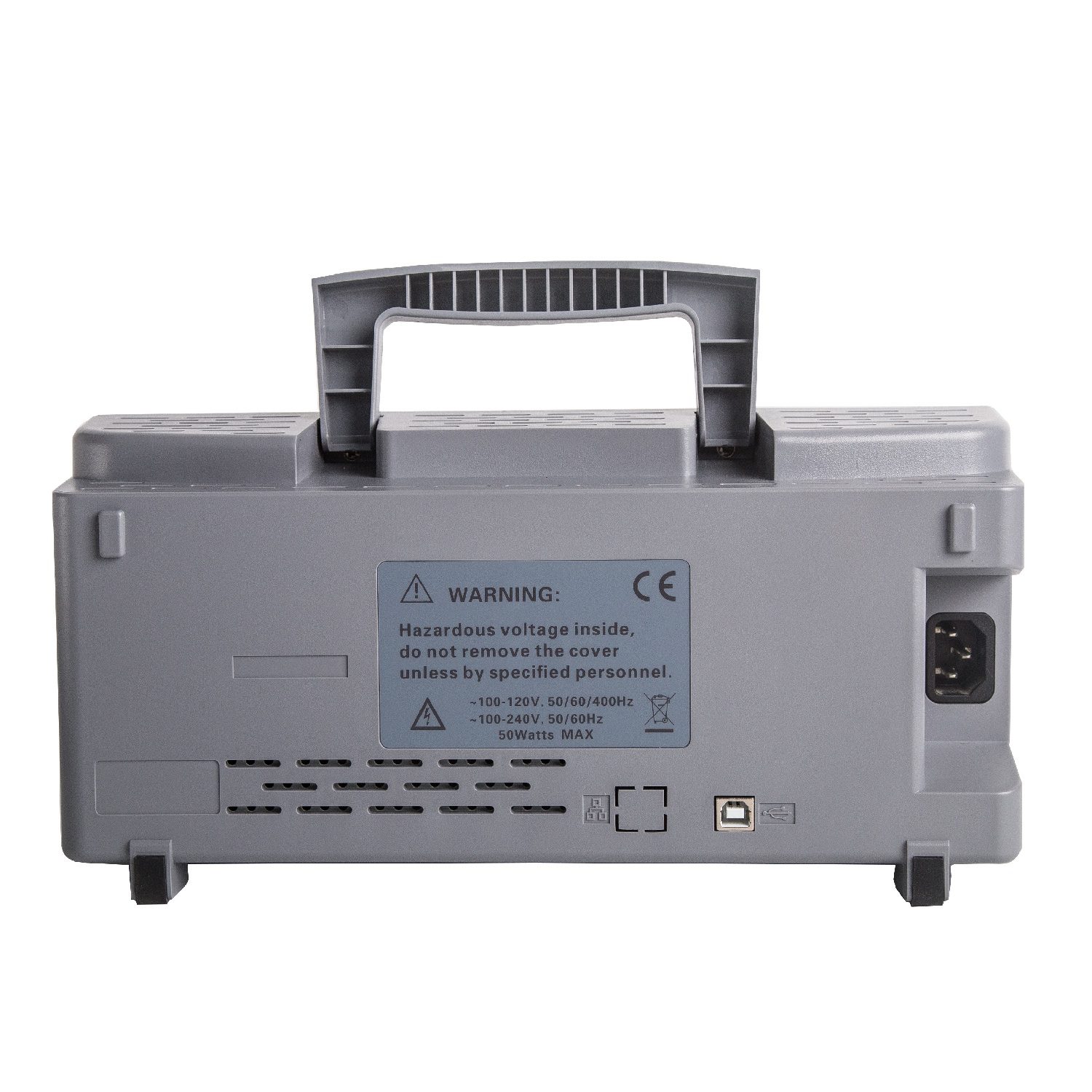

اسیلوسکوپ فانکشن دار هانتک مدل DSO2D15 یک دستگاه دوکاناله با قابلیتهای پیشرفته است که علاوه بر نمایش سیگنالهای الکتریکی، امکان تولید سیگنالهای مختلف را نیز دارد. این ویژگی باعث شده که کاربران بتوانند بدون نیاز به خرید فانکشن ژنراتور جداگانه، سیگنالهای تست را مستقیماً از طریق خود اسیلوسکوپ ایجاد کنند.
این دستگاه دارای پهنای باند 150 مگاهرتز و نرخ نمونهبرداری 1GSa/s است که دقت بالایی در اندازهگیری و نمایش سیگنالهای سریع ارائه میدهد. همچنین، صفحهنمایش بزرگ رنگی و رابط کاربری بهینه، تجربه کاربری راحت و حرفهای را فراهم میکند. قابلیتهای مدرن مانند حالتهای اتوماتیک اندازهگیری، تریگرهای متنوع و ذخیره دادهها، آن را به ابزاری فوقالعاده در آزمایشگاههای حرفهای و دانشگاهی تبدیل کرده است.
مقایسه محصول
جدول مشخصات فنی و مقایسه محصول
| Feature | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
|---|---|---|---|---|
| Bandwidth | 150 MHz | 100 MHz | 150 MHz | 100 MHz |
| Channels | 2 | 2 | 2 | 2 |
| Waveform Generator | 1 CH | 1 CH | – | – |
| Sample Rate (1CH / 2CH) | 1 GSa/s / 500 MSa/s | 1 GSa/s / 500 MSa/s | 1 GSa/s / 500 MSa/s | 1 GSa/s / 500 MSa/s |
| Memory Depth (1CH / 2CH) | 8 Mpts / 4 Mpts | 8 Mpts / 4 Mpts | 8 Mpts / 4 Mpts | 8 Mpts / 4 Mpts |
| Vertical Resolution | 8-bit | 8-bit | 8-bit | 8-bit |
| Vertical Sensitivity | 2 mV/div – 10 V/div | 2 mV/div – 10 V/div | 2 mV/div – 10 V/div | 2 mV/div – 10 V/div |
| Max Input Voltage | 300 VRMS, CAT II | 300 VRMS, CAT II | 300 VRMS, CAT II | 300 VRMS, CAT II |
| Horizontal Scale | 2 ns/div – 100 s/div | 2 ns/div – 100 s/div | 2 ns/div – 100 s/div | 2 ns/div – 100 s/div |
| FFT Window Options | Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop | Same | Same | Same |
| Trigger Types | Edge, Pulse Width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC | Same | Same | Same |
| Function Generator Max Frequency | 25 MHz | 25 MHz | – | – |
| Display | 7” TFT LCD, 800×480, 16M colors | 7” TFT LCD, 800×480, 16M colors | 7” TFT LCD, 800×480, 16M colors | 7” TFT LCD, 800×480, 16M colors |
| Power Supply | 100-240 V AC, 45-66 Hz | Same | Same | Same |
| Power Consumption | <30 W | <30 W | <30 W | <30 W |
| Dimensions | 318 x 110 x 150 mm | 318 x 110 x 150 mm | 318 x 110 x 150 mm | 318 x 110 x 150 mm |
| Weight | 1.9 kg | 1.9 kg | 1.9 kg | 1.9 kg |
مزایا و معایب
مزایا
پهنای باند بالا: با 150 مگاهرتز، امکان بررسی سیگنالهای با فرکانس بالا را فراهم میکند.
نرخ نمونهبرداری سریع: 1GSa/s دقت بالایی در ثبت و تحلیل سیگنالهای سریع ارائه میدهد.
ژنراتور سیگنال داخلی: بدون نیاز به خرید فانکشن ژنراتور مجزا، امکان تولید سیگنالهای مختلف را فراهم میکند.
صفحه نمایش رنگی و بزرگ: نمایش واضح سیگنالها و اطلاعات، به تحلیل بهتر کمک میکند.
دو کانال مستقل: امکان مشاهده همزمان دو سیگنال مختلف را فراهم میکند.
رابطهای ارتباطی متعدد: اتصال از طریق USB، LAN و RS232 برای انتقال دادهها و کنترل از راه دور.
حافظه داخلی مناسب: امکان ذخیره دادهها برای تحلیلهای بعدی.
معایب
ابعاد و وزن بیشتر نسبت به مدلهای پرتابل: حمل آن نسبت به اسیلوسکوپهای پرتابل سختتر است.
قیمت نسبتاً بالا: به دلیل امکانات پیشرفته، قیمت آن ممکن است برای کاربران خانگی گران باشد.
رزولوشن 8 بیتی: برای کاربردهای خاص نیاز به رزولوشن بالاتر احساس میشود.
کاربردها
- تحلیل و بررسی مدارات الکترونیکی: مناسب برای طراحان و مهندسان که نیاز به بررسی دقیق سیگنالها دارند.
- آزمایشهای دانشگاهی و پژوهشی: انتخابی عالی برای پروژههای تحقیقاتی و آموزشی.
- تعمیر و عیبیابی تجهیزات الکترونیکی: برای تکنسینها و تعمیرکاران حرفهای.
- اندازهگیری و تست سیگنالهای مخابراتی و صنعتی: در کاربردهای مخابراتی و تجهیزات کنترلی.
- کالیبراسیون تجهیزات آزمایشگاهی: برای بررسی دقت سایر دستگاههای اندازهگیری.
Ramin –
سلام
من این دستگاه رو از ایکلوشاپ خریدم دستگاه خوب و با کیفیتی هست دستگاه همونطور خواسته بودم پلمپ و بدون دستکاری بود خوب بسته بندی شده بود قیمت این فروشگاه منطقی ترین و منصفانه ترین قیمت موجود بود دستگاه بدون هیچ مشکلی بعد از آنباکس کار کرد و سالم و صحیح بود خیلی تحقیق کردم تا از این فروشگاه خرید کردم از خریدم راضیم و ممنون از ایکلوشاپ
adminali –
ممنون از شما و خریدتون
Ramin –
سلام
من این دستگاه رو از ایلکوشاپ خریدم دستگاه خوب و با کیفیتی هست دستگاه همونطور خواسته بودم پلمپ و بدون دستکاری بود خوب بسته بندی شده بود قیمت این فروشگاه منطقی ترین و منصفانه ترین قیمت موجود بود دستگاه بدون هیچ مشکلی بعد از آنباکس کار کرد و سالم و صحیح بود خیلی تحقیق کردم تا از این فروشگاه خرید کردم از خریدم راضیم و ممنون از ایلکوشاپ
محسن فرج پور (خریدار محصول) –

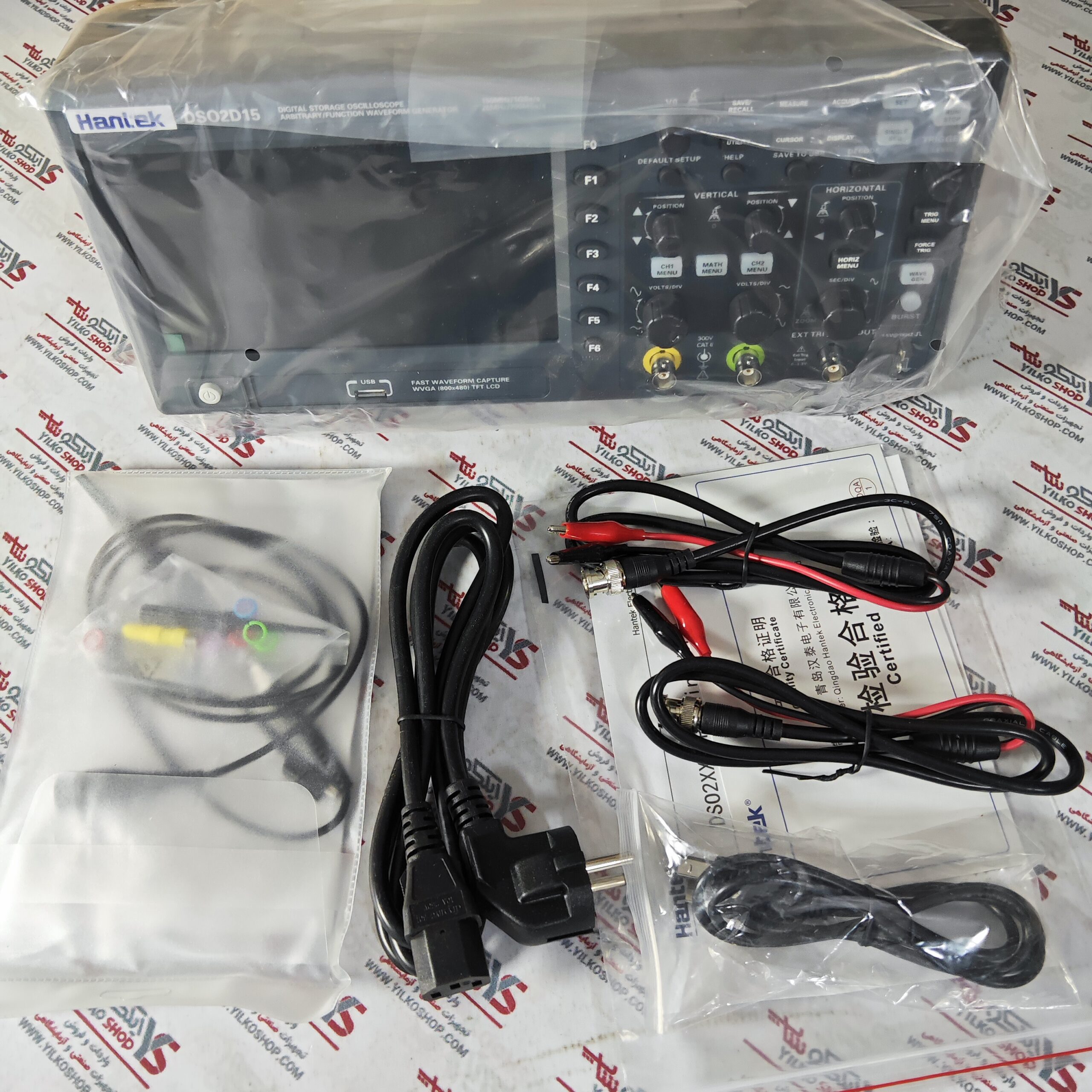

اسیلوسکوپ خیلی تمیز بسته بندی کرده بودند.
برای هدف اموزش و تست الکترونیک اسیلوسکوپ خیلی خوبیه مثلا یادگرفتن میکروکنترلر و مدارهای آنالوگ. (تقریبا به اندازه ی آزمایشگاه مدار1و2 وآزمایشگاه الکترونیک1و2و3 و مدارمخابراتی و میکروکنترلر ارزش داره)
من مدار های انالوگ را با این اسیلوسکوپ می خواستم ببینم
چند تا ایراد جزیی هم داره :
1- با شکل موج های با ولتاژ بزرگ(مثلا +3ولت و 0 و -3ولت امکان زوم کردن زیر 200میلی ولت وجود نداره به خاطر رزلوشن 8 بیتی) که باید با آی سی analog switch نمونه برداری کرد.
2- برای من کانال هاش حدود 16 میلی ولت اختلاف ولتاژ دارن. یعنی وقتی دو تا کانال رو با هم وصل میکنم یکی از شکل موج ها 16 تا 30میلی ولت می پره بالا.
با هدف اموزش تقریبا دو برابر بهتر از اسیلوسکوپ های انالوگ ازمایشگاه های دانشگاهه. و به طور خلاصه اگر دنبال یادگیری باشید این دروازه ی بهشت محسوب میشه برای شروع.
همه امکانات مورد نیاز برای حدود 2-3 سال یادگیری توی همین هنتک 2d15 موجوده. ولی اگر امکان مالی دارید rigol 1102ze گزینه ی مناسب تریه.
اسیلوسکوپ خوب و دقیق برای پروژه های دقیق به نظرم بالای 50 میلیون قیمت دارند به عنوان مثال rigol dho814 با 12 بیت رزلوشن عمودی و امکانات پیغمبری، از جمله ی آن هاست
