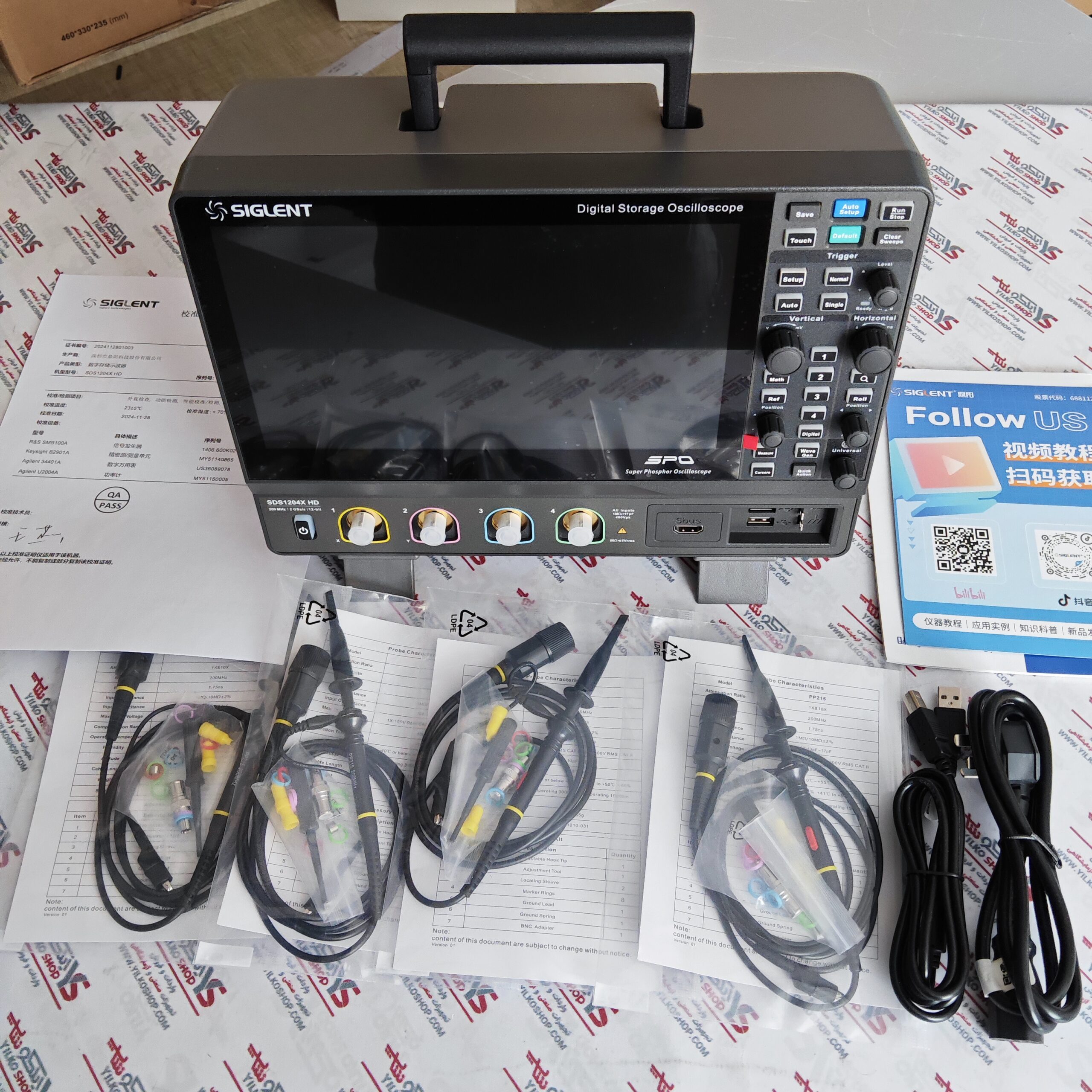

اسیلوسکوپ رومیزی SDS1204X HD سیگلنت 200 مگاهرتز 4 کانال با نرخ نمونه برداری 2GSa/s

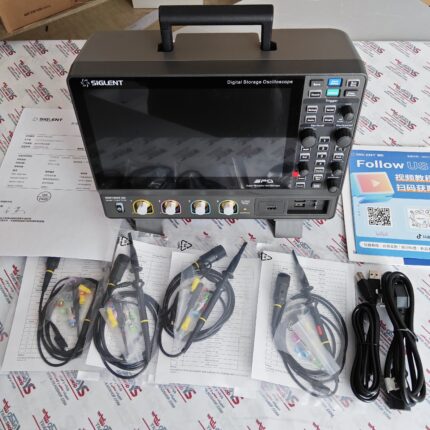

اسیلوسکوپ رومیزی SDS1204X HD سیگلنت 200 مگاهرتز 4 کانال با نرخ نمونه برداری 2GSa/s

اسیلوسکوپ لمسی SIGLENT مدل SDS1204X HD با نویز پایین

اسیلوسکوپ های HD SDS1000X در پهنای باند 70 مگاهرتز تا 200 مگاهرتز، دارای حداکثر نرخ نمونه برداری 2 GSa/s، مبدل های آنالوگ-دیجیتال 12 بیتی، حداکثر طول رکورد تا 100 مگاپیکسل و نمایش حداکثر 4 کانال آنالوگ هستند. + 16 کانال دیجیتال توانایی تجزیه و تحلیل سیگنال ترکیبی.

Siglent SDS1204X HD از فناوری SPO Siglent با حداکثر نرخ ضبط شکل موج تا 120000 wfm/s حالت عادی، (حداکثر 500000 wfm/s در حالت توالی)، 256 سطح درجه بندی شدت نمایشگر به همراه عملکرد نمایشگر دمای رنگ استفاده می کند.

همچنین از یک سیستم ماشه دیجیتال نوآورانه با حساسیت بالا و لرزش کم استفاده می کند. سیستم ماشه از چندین حالت راه اندازی قدرتمند از جمله راه اندازی باس سریال پشتیبانی می کند. توابع ضبط شکل موج تاریخچه، اکتساب توالی، جستجو و پیمایش امکان ضبط، ذخیره و تجزیه و تحلیل رکوردهای شکل موج گسترده را فراهم می کند.

مجموعه ای چشمگیر از قابلیت های اندازه گیری و ریاضی، گزینه هایی برای یک مولد شکل موج دلخواه 25 مگاهرتز، و همچنین رمزگشایی سریال نیز از ویژگی های Siglent SDS1204X HD هستند.

صفحه نمایش لمسی خازنی 25.7 سانتی متری از حرکات چند لمسی پشتیبانی می کند، با افزودن طراحی یک دکمه کاربرپسند برای اکثر عملکردهای رایج، می تواند کارایی عملکرد Siglent SDS1204X HD را تا حد زیادی بهبود بخشد.

ویژگی های خاص

12 بیت رزولوشن بالا

وضوح 12 بیت جزئیات بیشتر و نویز کمتری را در شکل موج به شما نشان می دهد.

کف کم صدا

کف کم نویز: فقط 70 µV rms در پهنای باند 200 مگاهرتز.

نرخ به روز رسانی شکل موج تا 500000 wfm/s

Siglent SDS1204X HD با نرخ به‌روزرسانی شکل موج تا 120000 wfm/s می‌تواند به راحتی رویدادهای با احتمال کم را ضبط کند. در حالت Sequence نرخ ضبط شکل موج می تواند به 500000 wfm/s برسد.

طول ضبط تا 100 Mpts/ch

با استفاده از تکنیک زوم مبتنی بر سخت‌افزار و طول رکورد تا 100 مگاپیکسل، کاربران می‌توانند پایگاه زمانی آهسته‌تری را بدون به خطر انداختن نرخ نمونه انتخاب کنند و سپس به سرعت بزرگنمایی کنند تا روی منطقه مورد نظر تمرکز کنند.

اندازه گیری برای تمام پارامترهای مربوطه و آمار پارامتر

اندازه گیری پارامترها شامل 4 دسته است: عمودی، افقی، متفرقه و تاخیر کانال که در مجموع بیش از 50 نوع مختلف اندازه گیری را ارائه می دهد. اندازه گیری ها را می توان در یک دوره دروازه مشخص انجام داد. اندازه گیری در فریم های ریاضی، مرجع و تاریخ پشتیبانی می شود.

توابع ریاضی پیشرفته

شتاب سخت افزاری FFT تا 2 Mpts. این وضوح فرکانس بالا با نرخ تازه سازی سریع را فراهم می کند. تابع FFT همچنین از انواع توابع پنجره پشتیبانی می کند تا بتواند با نیازهای مختلف اندازه گیری طیف سازگار شود. سه حالت (معمولی، متوسط ​​و حداکثر نگه‌داری) می‌توانند شرایط مختلفی را برای مشاهده طیف توان برآورده کنند. تشخیص خودکار اوج و نشانگرها پشتیبانی می شوند.

حالت تاریخچه

توابع تاریخچه تا 80000 شکل موج (فریم) راه اندازی شده را ثبت می کند. این کار به طور مداوم در پس‌زمینه انجام می‌شود، بنابراین شکل‌های موج تاریخ را می‌توان در هر زمان برای یافتن و تجزیه و تحلیل رویدادهای گذشته پخش کرد. رمزگشایی سریال، زوم و اندازه گیری مکان نما را می توان استفاده کرد.

حالت توالی

مجموعه حافظه تقسیم‌بندی شده شکل موج را در بخش‌های حافظه متعدد (تا 80000) ذخیره می‌کند و هر بخش یک شکل موج راه‌اندازی شده را همراه با اطلاعات زمان مرده ذخیره می‌کند. فاصله بین بخش ها می تواند به کوچکی 2 میکرو ثانیه باشد. همه بخش ها را می توان با نرخ فریم دلخواه با استفاده از تابع تاریخ پخش کرد.

جستجو و پیمایش کنید

Siglent SDS1204X HD می تواند رویدادها را در یک رکورد و تاریخچه بر اساس شرایط ماشه مشخص شده توسط کاربر پیدا کند. در میان رویدادهایی که توسط جستجو پرچم‌گذاری شده‌اند مرور کنید، فریم‌های تاریخچه را پخش می‌کند یا موقعیت تأخیر را به طور مداوم در رکوردهای طولانی جابجا می‌کند (مفید در نمای زوم).

رمزگشایی اتوبوس سریال

علاوه بر خطوط رمزگشای مرتبط با شکل موج، اطلاعات پروتکل گذرگاه را می توان به صورت جدولی نمایش داد. I2C، SPI، UART، CAN، LIN، CAN FD و FlexRay پشتیبانی می شوند.

عملکرد تست ماسک با سرعت بالا مبتنی بر سخت افزار

Siglent SDS1204X HD از یک عملکرد تست ماسک مبتنی بر سخت‌افزار استفاده می‌کند و در هر ثانیه حداکثر 80.000 تصمیم‌گیری Pass/Fail انجام می‌دهد. تولید الگوهای تست تعریف شده توسط کاربر که ردیابی سیگنال را می توان به طور مداوم با آن مقایسه کرد آسان است. فریم‌های شکست خورده را می‌توان به‌طور خودکار به‌عنوان قاب‌های تاریخچه یا عکس‌های صفحه ذخیره کرد، که آن را برای نظارت طولانی مدت سیگنال یا آزمایش خط تولید خودکار مناسب می‌کند.

ویرایشگر ماسک

برنامه ویرایشگر ماسک داخلی به ایجاد ماسک های سفارشی کمک می کند.

تحلیل توان

گزینه تجزیه و تحلیل توان مجموعه کاملی از اندازه گیری ها و تجزیه و تحلیل توان را ارائه می دهد، بنابراین کارایی اندازه گیری در منابع تغذیه سوئیچینگ و طراحی دستگاه های قدرت را بهبود می بخشد.

مولد شکل موج داخلی 25 مگاهرتز

مولد شکل موج می تواند شکل موج هایی با فرکانس 25 مگاهرتز و دامنه +-3 ولت خروجی دهد. شش شکل موج اصلی همراه با انواع مختلفی از شکل موج های از پیش تعریف شده و به عنوان شکل موج دلخواه تعریف شده توسط کاربر پشتیبانی می شوند.
