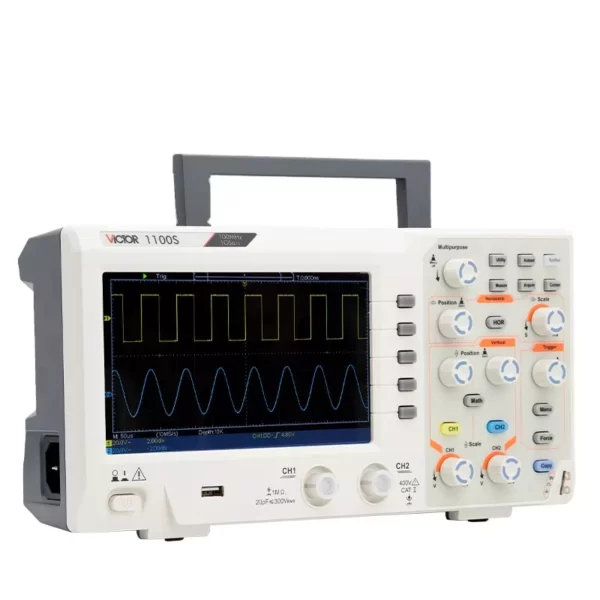

اسیلوسکوپ رومیزی VICTOR 1100S یک دستگاه دو کاناله با پهنای باند 100 مگاهرتز و نرخ نمونهبرداری واقعی 1GSa/s است که برای تست و تحلیل دقیق سیگنالهای الکترونیکی طراحی شده است. این مدل قابلیت اندازهگیری ولتاژ تا 400 ولت P-P و DC در نسبتهای 1X تا 1000X را دارد و برای کاربردهای آزمایشگاهی، آموزشی، طراحی مدار و تعمیرات الکترونیکی بسیار مناسب است.از ویژگیهای مهم آن میتوان به نمایشگر رنگی TFT هفت اینچی با وضوح 800×480 پیکسل، ذخیرهسازی شکل موج و نمایش همزمان شکل موج فعلی و ذخیرهشده، ۳۰ نوع اندازهگیری خودکار و ۱۶ پارامتر شکل موج اشاره کرد. همچنین، این دستگاه دارای پورت USB برای اتصال به کامپیوتر و بهروزرسانی نرمافزار است و از پروتکل SCPI و نرمافزار LabVIEW پشتیبانی میکند.
| Model | 1050S | 1100S |
|---|---|---|
| Bandwidth | 50 MHz | 100 MHz |
| Sample Rate | 100 MS/s | 500 MS/s |
| Horizontal Scale (s/div) | 5ns/div – 1000s/div, step by 1 – 2 – 5 | |
| Rise Time (at input, typical) | ≤17.5ns | |
| Channel | 2 | |
| Display | 7″ color LCD, 800 x 480 pixels | |
| Input Impedance | 1MΩ ± 2%, in parallel with 20pF±5pF | |
| Channel Isolation | 50Hz : 100 : 1, 10MHz : 40 : 1 | |
| Max Input Voltage | 400V (PK – PK) (DC+AC, PK – PK) | |
| DC Gain Accuracy | ±3% | |
| Record Length | 10K | |
| DC Accuracy (average) | Average≥16: ±(3% reading + 0.05 div) for triangle V | |
| Probe Attenuation Factor | 1X, 10X, 100X, 1000X | |
| LF Respond (AC, -3dB) | ≥10Hz (at input, AC coupling, -3dB) | |
| Sample Rate / Relay Time Accuracy | ±100ppm | |
| Interpolation | sin (x) / x | |
| Interval (triangle T) Accuracy | Single : ±(1 interval time + 100ppm x reading + 0.6ns) | |
| (full bandwidth) | Average>16 : ±(1 interval time + 100ppm x reading + 0.4ns) | |
| Input Coupling | DC, AC , and GND | |
| Vertical Resolution (A/D) | 8 bits (2 channels simultaneously) | |
| Vertical Sensitivity | 5mV/div – 5V/div (at input) | |
| Trigger Type | Edge, Video | |
| Trigger Mode | Auto, Normal, and Single | |
| Trigger Level | ±5 divisions from screen center | |
| Line / Field Frequency (video) | NTSC, PAL and SECAM standard | |
| Cursor Measurement | triangle V, and triangle T between cursors | |
| Automatic Measurement | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot,Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A-B , Delay A-B, area,cycle area | |
| Waveform Math | +, -, x, /, invert, FFT | |
| Waveform Storage | 16 waveforms | |
| Lissajous (Bandwidth) | Full bandwidth | |
| Figure (Phase Difference ) | ±3 degrees | |
| Communication Interface | USB host, USB device | |
| Frequency Counter | available | |
| Power Supply | 100V – 240V AC, 50/60Hz, CAT II | |
| Power Consumption | <15W | |
| Fuse | 2A | |
| Temperature | Working temperature: 0 ℃ – 40 ℃ | |
| Storage temperature: -20 ℃ – 60 ℃ | ||
| Relative Humidity | ≤ 90%RH | |
| Dimension | 301 mm× 152 mm×70 mm (L*H*W) | |
| Weight | About 1.1 kg | |
