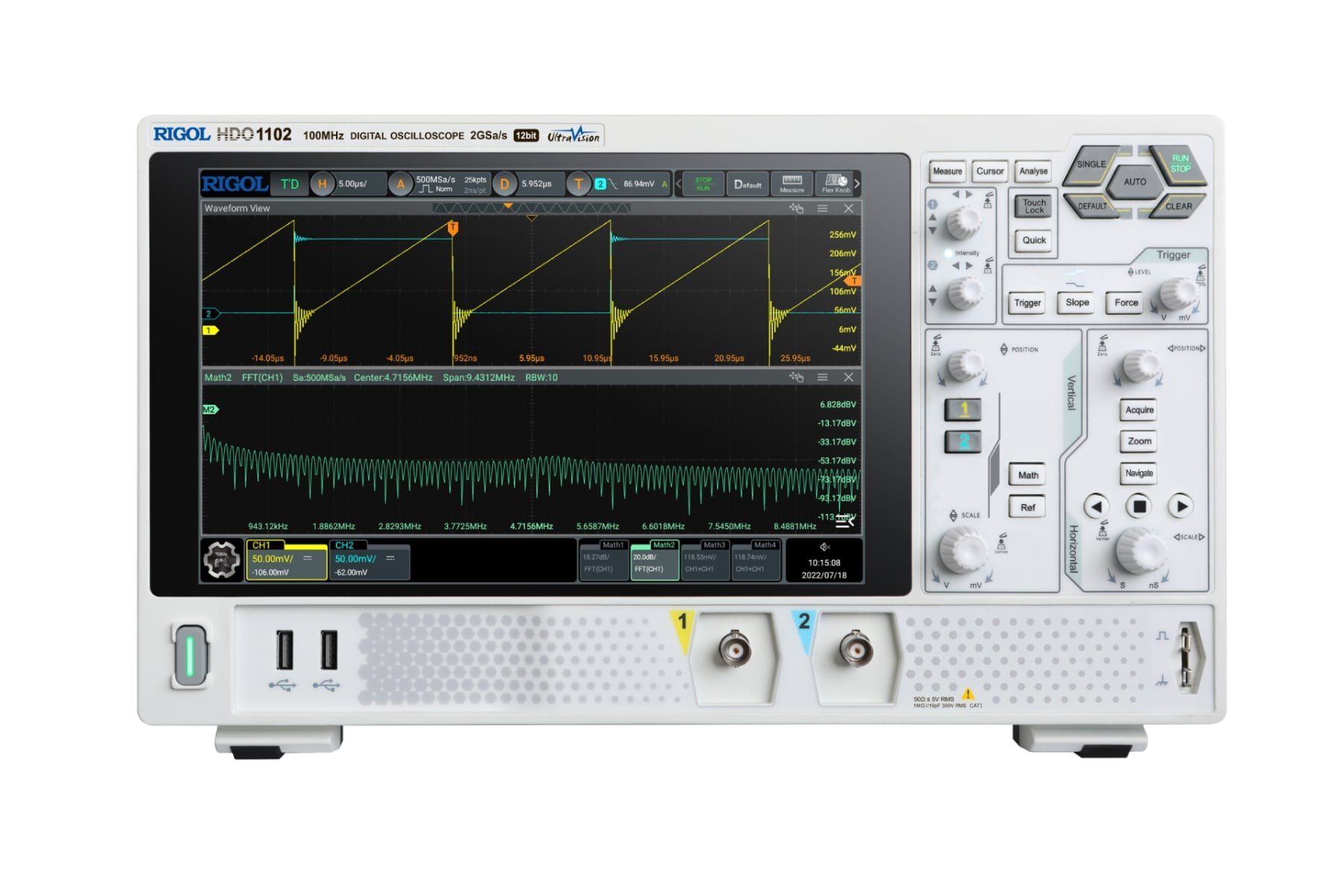

اسیلوسکوپ ریگول (RIGOL) DHO1102
این اسیلوسکوپ 2 کاناله با پهنای باند 100 MHz، از رزولوشن عمودی خیرهکننده 12-bit برای نمایش دقیقترین جزئیات سیگنال بهره میبرد. برخورداری از نمایشگر لمسی 10.1 اینچی، نرخ نمونهبرداری 2 GSa/s و عمق حافظه 50 Mpts، تحلیل فوقحرفهای مدارات حساس را ممکن میسازد. همچنین با پشتیبانی از دکدینگ پروتکلهای سریال، خروجی HDMI و درگاه LAN گیگابیتی، انتخابی بیرقیب برای طراحی سیستمهای امبدد است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر

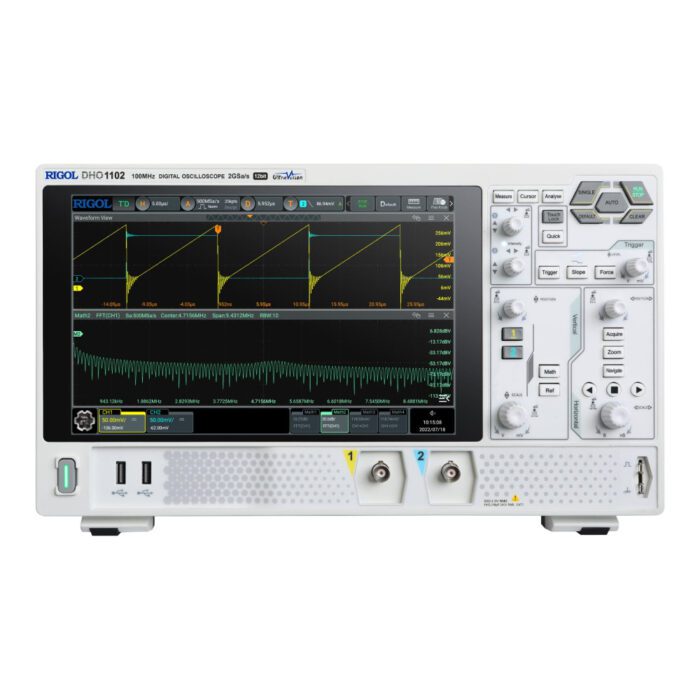

معرفی و بررسی اسیلوسکوپ RIGOL DHO1102
اسیلوسکوپ دیجیتال RIGOL DHO1102 از سری قدرتمند DHO1000، یک ابزار پیشرفته با رزولوشن بالا (High Resolution) است که بر پایه معماری چیپست اختصاصی Centaurus شرکت ریگول طراحی شده است. بارزترین و مهمترین نقطه قوت این دستگاه، رزولوشن عمودی 12 bit آن است که در مقایسه با اسیلوسکوپهای متداول 8 bit، دقت نمایش و تفکیک سیگنالها را به شکل خیرهکنندهای افزایش داده است. این مدل با بهرهگیری از یک نمایشگر خازنی چند لمسی 10.1 اینچی با رزولوشن 1280×800 و رابط کاربری ترکیبشده با کلیدهای کنترلی Flex Knob، تجربهای بینهایت روان برای تنظیم سریع پارامترها و مشاهده جزئیات فراهم میکند. اگر برای عیبیابی و طراحی مدارات حساس خود نیازمند دستگاهی هستید که کوچکترین نوسانات را با وضوحی استثنایی به تصویر بکشد، این محصول بیرقیب خواهد بود.
در بررسی پارامترهای حیاتی اندازهگیری، این دستگاه مجهز به 2 کانال آنالوگ و 1 کانال EXT Trigger با پهنای باند 100 MHz است. نرخ نمونهبرداری آن در حالت تککانال تا 2 GSa/s و در حالت دو کانال همزمان برابر با 1 GSa/s میباشد که با زمان صعود (Rise Time) حدود ≤3.5 ns، عملکرد بسیار سریعی از خود نشان میدهد. عمق حافظه استاندارد این مدل 50 Mpts است که در صورت نیاز و با تهیه لایسنس، قابلیت ارتقاء تا 100 Mpts را داراست. مقیاس افقی دستگاه از 2 ns/div تا 1 ks/div و حساسیت عمودی از 500 µV/div تا 10 V/div قابل تنظیم است. همچنین امپدانس ورودی آن 1 MΩ ±1% (موازی با ظرفیت خازنی 19 pF ±3 pF) بوده و دستگاه توانایی تحمل حداکثر ولتاژ ورودی CAT I 300 Vrms یا 400 Vpk را دارد.

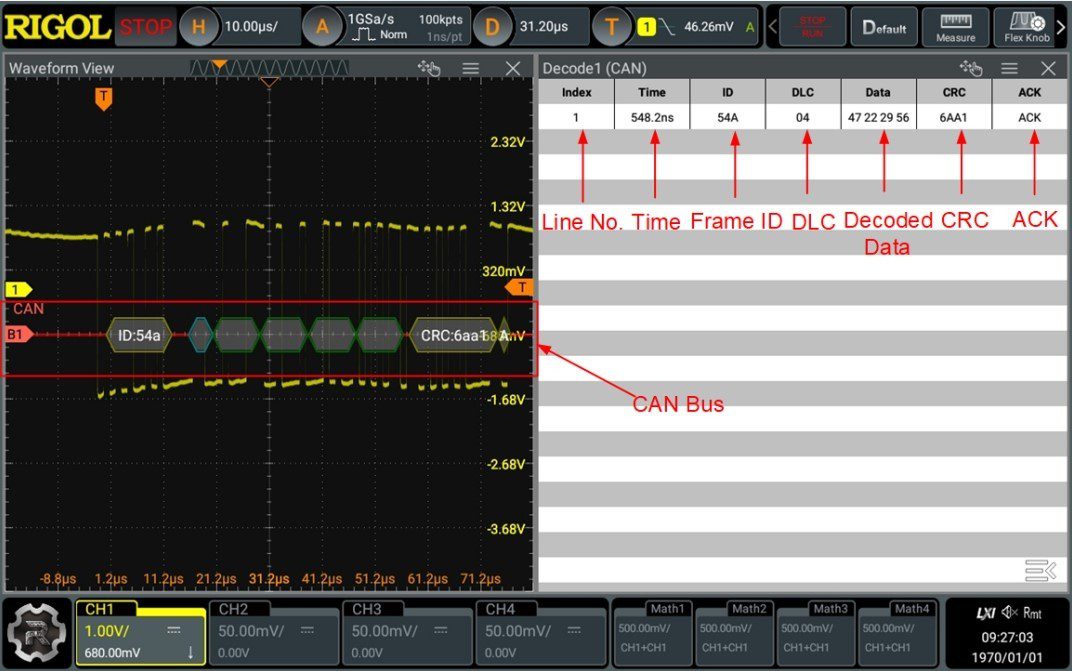

بخش تحلیل سیگنال این اسیلوسکوپ، امکانات یک آزمایشگاه فوقحرفهای را تداعی میکند. دستگاه از طیف وسیعی از تریگرها نظیر Edge، Pulse، Slope، Runt، Timeout و Nth Edge پشتیبانی کرده و قابلیت بینظیر رمزگشایی و تریگر سریال (Decode) را برای پروتکلهای I2C، SPI، RS232/UART، CAN و LIN ارائه میدهد. انجام 41 نوع اندازهگیری اتوماتیک (با نمایش همزمان 14 مورد)، محاسبات پیشرفته ریاضی شامل FFT، مشتق، انتگرال و فیلترهای دیجیتال فرکانسی (Low/High/Band Pass)، در کنار ثبت بینظیر 500,000 فریم شکل موج و حالت Peak Detect، قدرت تحلیل مدارات را به حداکثر رسانده است. تمامی این پردازشها توسط یک پردازنده شش هستهای قدرتمند Cortex‑A72 با فرکانس 1.8 GHz، رم 4 گیگابایتی و 8 گیگابایت حافظه داخلی بر بستر سیستمعامل Android اجرا میشود.
از نظر ارتباطی، RIGOL DHO1102 به جدیدترین پورتها از جمله USB 3.0 Host/Device، پورت شبکه گیگابیتی (LAN 10/100/1000)، خروجی تصویر HDMI و قابلیت Web Control و SCPI مجهز است که با منبع تغذیه استاندارد 100-240V و وزن 3.8 کیلوگرم در اختیار شما قرار میگیرد. با این حال، باید در نظر داشت که به دلیل محدودیت پهنای باند 100 MHz و دو کاناله بودن، این اسیلوسکوپ بیشتر برای پروژههای طراحی سیستمهای امبدد (Embedded)، تست مدارات آنالوگ و مقاصد آموزشی ایدهآل است و برای بررسی سیگنالهای فوقسریع در رده RF کارایی نخواهد داشت. در صورتی که برای بررسی سازگاری این محصول ارزشمند با پروژههای فنی خود به راهنمایی بیشتری نیاز دارید، مهندسین و کارشناسان فروش ما آمادهاند تا از طریق مشاوره تلفنی، شما را برای یک خرید مطمئن و دقیق همراهی کنند.
| وزن | 3800 گرم |
|---|---|
| ابعاد | 358,14 × 214,72 × 120,62 میلیمتر |
| شرکت سازنده (Manufacture) | |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| سایز نمایشگر (display size) | |
| عمق حافظه (Memory depth) | |
| نرخ نمونهبرداری (Sample rate) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| نرخ ثبت شکل موج (Waveform capture rate) | 50,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 12 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Parallel, RS232/UART, I2C, SPI, LIN, CAN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | YES |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 41 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±2% full scale |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| نوع نمایشگر (display type) | Capacitive multi-touch display, 1280×800 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | CAT I 300 Vrms, 400 Vpk (DC + Vpeak) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.001X to 5000X |
| زمان صعود (Rise time) | ≤ 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ±1.5 ppm ± 1 ppm/year |
| محدوده تایم بیس (Time Base Range) | 2 ns/div to 1 ks/div |
| انواع تریگر (Trigger Types) | Edge, Pulse, Slope, Video, Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold, Nth Edge, I2C, SPI, RS232/UART, CAN, LIN |
| حساسیت عمودی (Vertical Sensitivity) | 500 μV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, A&&B, A, B, A^B, !A, Intg, Diff, Lg, Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass, and BandStop |
