بدون شک پر کاربردترین میکروکنتر ARM سری ST میکروکنترلر STM32F103C8T6 می باشد. این میکروکنترلر دارای هسته ARM 32 بیتی از نوع CORTEX M3 با معماری از نوع RISC می باشد. حداکثر فرکانس کاری آن 72 مگاهرتز است و از حافظه FLASH 64KB و همچنین حافظه RAM 20KB بهره می برد. این میکروکنترلر دارای پورت I2C,SPI,USART,CAN,USB است که برای ارتباط با دستگاه های جانبی امکانات مطلوبی محاسبه میشود. از این میکروکنترلر در طیف وسیعی از دستگاههای الکترونیکی استفاده شده است و به طورقطع به خوبی از پس آنها بر آمده است.
میکروکنترلر های سری F1 شرکت ST علاوه بر قیمت و کارایی مناسب از امکاناتی مانند Tick Timer، واحد محاسبه CRC بهره می برند که امکانات مناسبی به برنامه نویس جهت توسعه پروژه ها می دهد.
از ویژگیهای برجسته این میکروکنترلر می توان به دارا بودن RTC همراه تقویم و پایه مجزا باتری بک آپ، تعداد پورت های I/O زیاد، پورت سریال با امکانات متنوع و همچنین درگاه مادون قرمز اشاره کرد که این امکانات در رابطهای کاربری، تجهیزات دستی، گیرندههای A/V و تلویزیون دیجیتال، قابل استفاده است.علاوه بر این واحد CAN V2.0B این میکروکنترلر میتواند در محیط های صنعتی و خودرویی به خوبی ایفای نقش کند. در ادامه به طور کامل درباره این محصول پرکاربرد صحبت میکنیم.
میکروکنترلر STM32F103C8T6
میکروکنترلر stm32f103 یک قطعه الکترونیکی کوچک است که برای کنترل و مدیریت دستگاهها و سیستمهای الکترونیکی استفاده میشود. میکروکنترلرها به واسطه قابلیتهای پردازشی و ارتباطی آنها، میتوانند دادههای ورودی را پردازش کرده و خروجی مورد نظر را تولید کنند. برای جزئیات بیشتر و خرید آنلاین محصولات دیگر هم، میتوانید به صفحه خرید میکروکنترلرهای ARM (آرم) در وبسایت ما مراجعه کنید.
درواقع میکروکنترلر STM32F103C8T6 از خانواده STM32، یکی از محصولات قدرتمند شرکت STMicroelectronics است که بر اساس معماری 32 بیتی ARM Cortex-M3 طراحی شده است. این میکروکنترلر به دلیل مصرف انرژی پایین و کارایی بالا، در بین طراحان الکترونیک بسیار محبوب است. با فرکانس پردازشی 72 مگاهرتز، STM32F103C8T6 قادر به اجرای برنامههای پیچیده است و با داشتن 64 کیلوبایت حافظه فلش و 20 کیلوبایت حافظه رم، فضای کافی برای اجرای برنامههای کاربردی را فراهم میکند.
این میکروکنترلر از پروتکلهای ارتباطی متنوعی مانند I2C، SPI، USART، CAN و USB پشتیبانی میکند که امکان اتصال آسان به دستگاهها و قطعات دیگر را ممکن میسازد. STM32F103C8T6 با ولتاژ کاری 3.3 ولت و دمای عملیاتی بین 40- تا 85+ درجه سانتیگراد، در محیطهای مختلف بهخوبی عمل میکند. همچنین، با داشتن 16 کانال ADC با دقت 12 بیت، امکان پردازش سیگنالهای آنالوگ را فراهم میسازد. این میکروکنترلر دارای تایمرهای مختلف از جمله تایمرهای عمومی، PWM و Watchdog است که برای کنترل دقیق زمان و تولید سیگنالهای PWM کاربرد دارند. علاوه بر این، بخش ورودی SWD برای پروگرام کردن میکروکنترلر تعبیه شده است.
ویژگیهای دیگر مثل Real-Time Clock برای تعیین دقیق زمان و تاریخ، 37 پورت I/O برای ارتباط با ابزارهای مختلف، و پورت سریال با قابلیت ارسال و دریافت داده از طریق مادون قرمز، این میکروکنترلر را به گزینهای مناسب برای پروژههای مختلف الکترونیکی تبدیل کرده است. سازگاری با محیطهای توسعه مانند STM32Cube و کامپایلرهای ARM نظیر Keil MDK و GCC، استفاده از این میکروکنترلر را برای کاربران آسانتر کرده است. خرید STM32F103C8T6 به دلیل ویژگیهای کاربردیاش، انتخابی عالی برای پروژههایی همچون کنترلرهای صنعتی، رباتیک، و سیستمهای هوشمند محسوب میشود. برای راحتی بیشتر، این نمونه از انواع میکروکنترلر بهصورت ماژول هدر برد نیز در بازار موجود است.
مشخصات اصلی میکروکنترلر STM32F103C8T6
نوع هسته: ARM Cortex-M3
سرعت پردازش: 72MHz (میزان سرعت پردازش دادهها)
حافظه فلش: 64KB (برای ذخیره سازی کدها و دادههای برنامه)
حافظه RAM: 20KB (برای ذخیره دادههای موقت و متغیرهای برنامه)
پکیج: 48LQFP (نوع پکیج فیزیکی میکروکنترلر)
تعداد ورودی/خروجی: 37 (تعداد پایهها برای اتصال به سایر قطعات)
ویژگیهای میکروکنترلر STM32F103C8T6
این میکروکنترلر دارای ویژگیهای زیر است:
پروتکلهای ارتباطی: پشتیبانی از USART، I2C، SPI، USB برای ارتباط با سایر دستگاهها و ماژولها
تایمرها: تایمرهای پیشرفته برای مدیریت زمان و تولید سیگنالهای PWM
تبدیل آنالوگ به دیجیتال: 16 کانال ADC با دقت 12 بیت برای خواندن سیگنالهای آنالوگ
پشتیبانی از DMA 7 کانال برای انتقال دادهها به صورت مستقیم بین ماژولها
RTC (Real Time Clock): برای استفاده در برنامههایی که به زمان سنجی دقیق نیاز دارند.
کاربرد stm32f103
میکرو کنترلر STM32F103C8T6 قیمت مناسبی دارد و در صنایع مختلف مانند خودروسازی، صنایع برق، سیستمهای امنیتی و کنترلی، و تجهیزات پزشکی مورد استفاده قرار میگیرد. همچنین در سیستمهای خانگی مانند سیستمهای هوشمند، روشنایی و گرمایشی نیز کاربرد دارد.
با توجه به توان پردازشی بالا و قابلیتهای ارتباطی گسترده میکروکنترلر STM32F103C8T6، این میکروکنترلر به گزینهای ایدهآل برای بسیاری از طراحیهای الکترونیکی تبدیل شده است. از جمله کاربردهای رایج آن میتوان به سیستمهای کنترلی خودرو، سیستمهای بیسیم، تجهیزات صنعتی، سیستمهای حفاظتی، اتوماسیون خانگی، و سیستمهای الکترونیکی خودرو اشاره کرد. ویژگیهای قدرتمند این میکروکنترلر باعث شده است تا در پروژههایی که نیاز به پردازش سریع و ارتباطات متعدد دارند، بهطور گسترده مورد استفاده قرار گیرد.
STM32F103C8T6 یکی از میکروکنترلرهای محبوب و مقرونبهصرفه در بازار است که بهدلیل ویژگیهای برجستهاش، از جمله سرعت پردازش بالا، ظرفیت حافظه مناسب و پشتیبانی از پروتکلهای ارتباطی مختلف، مورد توجه بسیاری از طراحان سیستمهای مبتنی بر هسته ARM قرار گرفته است. این میکروکنترلر، با امکانات متعددی که ارائه میدهد، انتخاب ایدهآلی برای پروژههایی است که به عملکرد قدرتمند و قابلیتهای ارتباطی گسترده نیاز دارند.

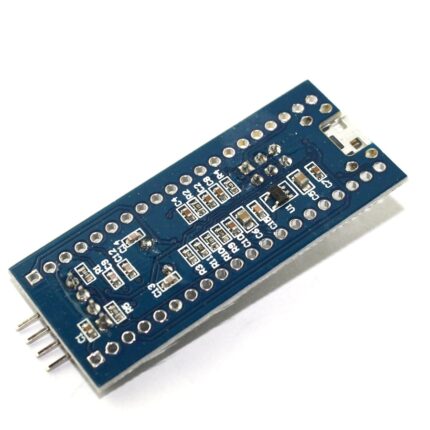

Specifications: Model: STM32F103C8T6. Core: ARM 32 Cortex-M3 CPU. 72MHz work frequency. 64K flash memory, 20K SRAM. 2.0-3.6V power, I/O. Reset(POR/PDR). 4-16MHz crystal. Size: 5.3cm x 2.2cm Color: Blue
