کارت اسیلوسکوپ
یک کارت اسیلوسکوپ با اتصال مستقیم به رایانه و بهرهگیری از توان پردازشی سیستم، ابزاری فشرده جهت تحلیل نرمافزاری، ثبت دادهها (Data Logging) و بررسی همزمان سیگنالهای دیجیتال (لاجیک آنالایزر) است. ایلکوشاپ به عنوان واردکننده مستقیم، این تجهیزات را به صورت کاملاً آکبند، همراه با تضمین کالیبراسیون و گارانتی معتبر برای طراحان مدارهای الکترونیکی عرضه میکند.
ارسال رایگان سفارشات
سفارشات بالای 12,000,000 تومان
فیلترها
قیمت اصلی 42.690.000 تومان بود.41.480.000 تومانقیمت فعلی 41.480.000 تومان است.
قیمت اصلی 30.380.000 تومان بود.28.390.000 تومانقیمت فعلی 28.390.000 تومان است.

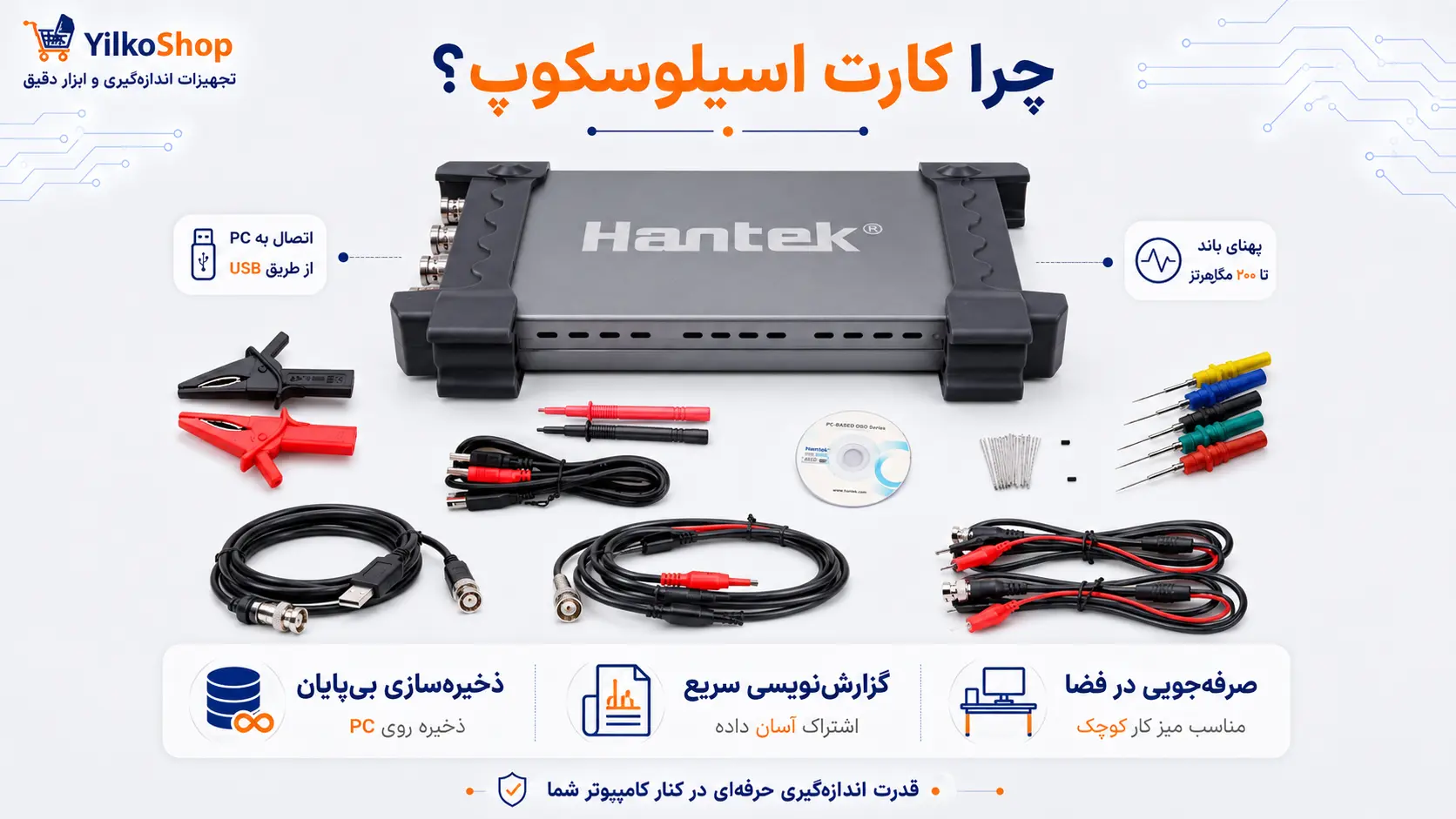

چرا کارت اسیلوسکوپ؟
کارتهای اسیلوسکوپی تنها به دلیل ابعاد کوچک محبوب نیستند؛ آنها مزایای فنی منحصربهفردی دارند که در ادامه به آنها اشاره خواهیم کرد.
ذخیرهسازی بیپایان: برخلاف اسیلوسکوپهای رومیزی که حافظه محدودی دارند، در کارت اسیلوسکوپ شما میتوانید حجم عظیمی از دادههای سیگنال را مستقیماً روی هارد دیسک کامپیوتر ذخیره کنید.
گزارشنویسی سریع: به اشتراک گذاشتن اسکرینشاتها و دادههای اکسلِ سیگنال برای پروژههای دانشگاهی یا صنعتی، تنها با چند کلیک در نرمافزار دستگاه امکانپذیر است.
صرفهجویی در فضا: برای میزهای کار شلوغ یا مهندسینی که مدام در حال جابهجایی هستند، این کارتها یک آزمایشگاه کامل را در کیف لپتاپ جای میدهند.

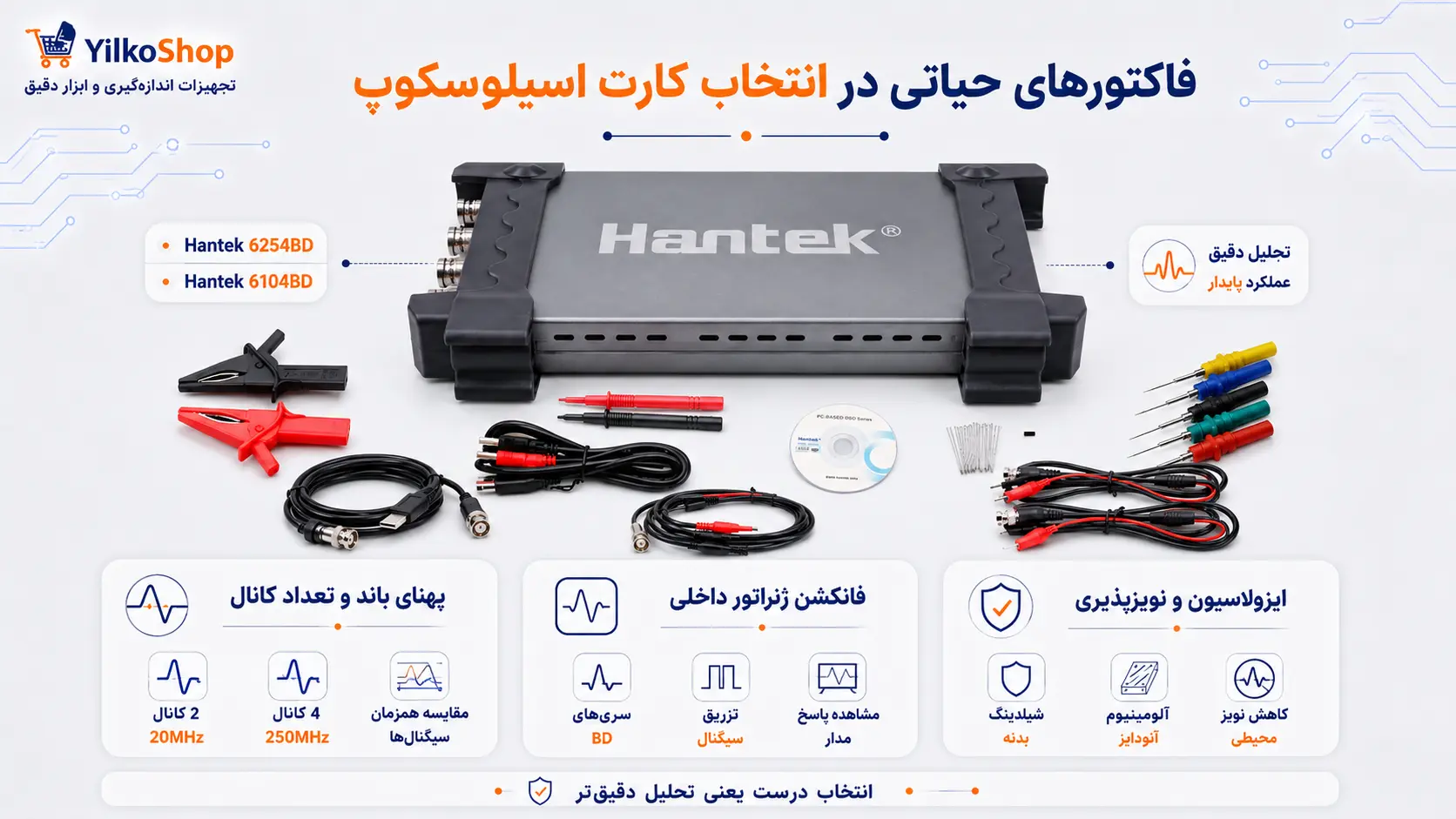

فاکتورهای حیاتی در انتخاب کارت اسیلوسکوپ
پهنای باند و تعداد کانال
در لیست محصولات ایلکوشاپ، از کارتهای ۲ کاناله ۲۰ مگاهرتز (مناسب برای تعمیرات عمومی) تا مدلهای ۴ کاناله ۲۵۰ مگاهرتز (مانند کارت اسیلوسکوپ Hantek 6254BD) موجود است. اگر روی پروتکلهای دیجیتال سریع کار میکنید، مدلهای ۴ کاناله به شما اجازه میدهند چندین سیگنال را همزمان مقایسه و عیبیابی کنید.
فانکشن ژنراتور داخلی (سریهای BD)
یکی از نکات فنی مهم در محصولات هانتک، پسوندهای آنهاست. مدلهایی که به BD ختم میشوند (مانند کارت اسیلوسکوپ Hantek 6104BD)، علاوه بر اسیلوسکوپ، دارای یک فانکشن ژنراتور داخلی نیز هستند. این یعنی شما با خرید یک کارت، هم سیگنال را تزریق میکنید و هم پاسخ مدار را مشاهده میکنید.
ایزولاسیون و نویز پذیری
از آنجایی که کارت اسیلوسکوپ از طریق پورت USB به لپتاپ وصل میشود، کیفیت شیلدینگ بدنه در جلوگیری از ورود نویز کامپیوتر به سیگنالهای حساس بسیار مهم است. مدلهای حرفهای هانتک با بدنه آلومینیومی آنودایز شده، علاوه بر استحکام، نویز محیطی را به حداقل میرسانند.

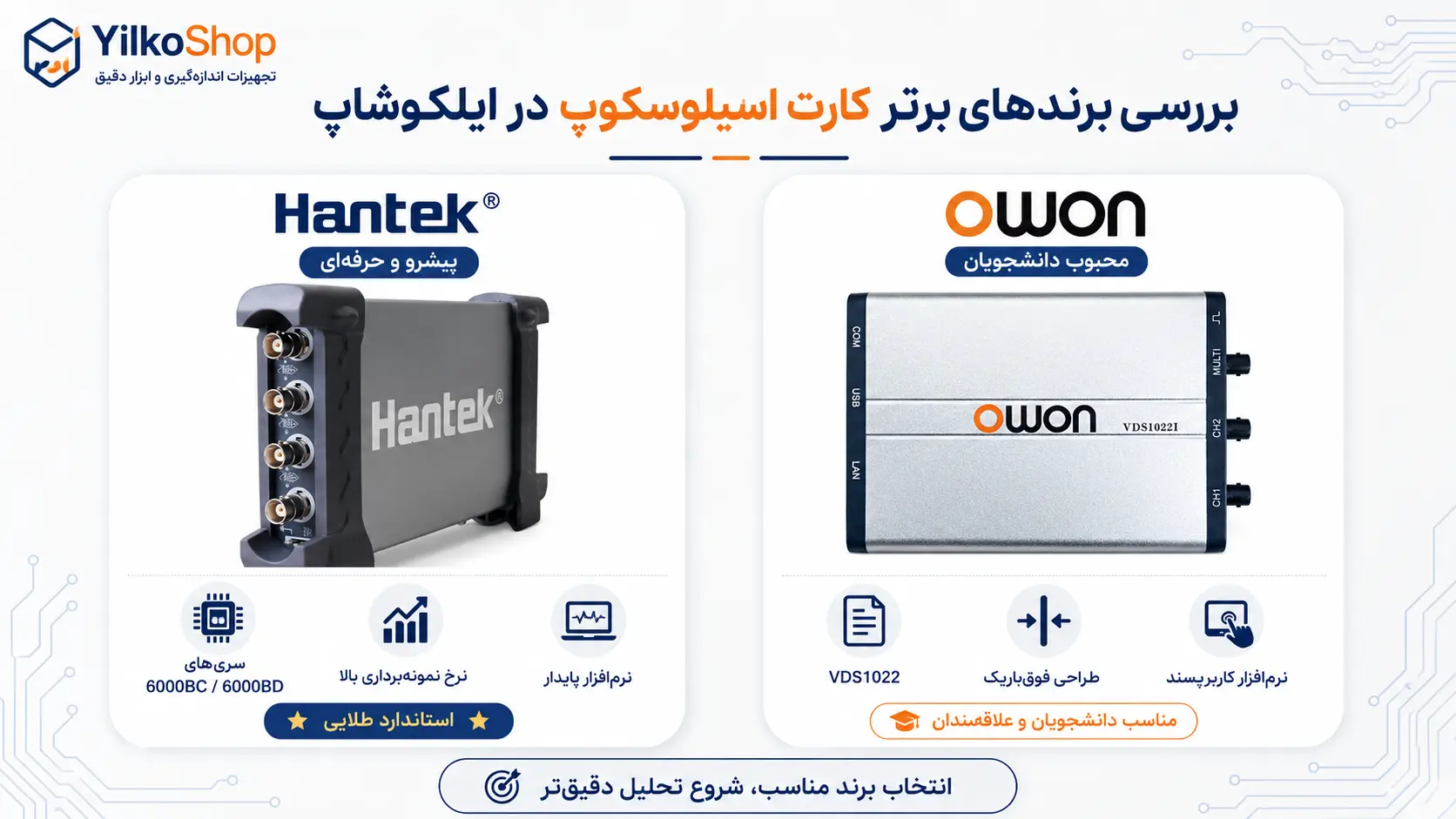

بررسی برندهای برتر کارت اسیلوسکوپ در ایلکوشاپ
اسیلوسکوپ هانتک (Hantek): پیشروترین برند دنیا در تولید کارتهای اسیلوسکوپی است. سریهای 6000BC و 6000BD این برند با نرخ نمونهبرداری بالا و نرمافزار پایدار، استاندارد طلایی این دسته از محصولات محسوب میشوند.
اسیلوسکوپ اوون (Owon): کارت اسیلوسکوپ اوون (OWON) VDS1022، به دلیل طراحی فوقباریک و نرمافزار کاربرپسند، یکی از محبوبترین انتخابها برای دانشجویان و علاقهمندان به الکترونیک است.
قیمت کارت اسیلوسکوپ
ایلکوشاپ بهعنوان واردکننده مستقیم انواع اسیلوسکوپ و کارت اسیلوسکوپ، این محصولات را با قیمت رقابتی و بدون واسطه عرضه میکند. قیمت کارت اسیلوسکوپ در ایلکوشاپ از حدود ۸.۵ میلیون تومان آغاز شده و بسته به تعداد کانال، پهنای باند و سرعت نمونهبرداری، تا حدود ۸۰ میلیون تومان برای مدلهای ۴ کاناله فوقسریع متغیر است. کارتهای اسیلوسکوپ اقتصادیترین راهکار برای دسترسی به یک اسیلوسکوپ با پهنای باند بالا محسوب میشوند، زیرا در این محصولات نیازی به پرداخت هزینه نمایشگر و منبع تغذیه داخلی نخواهید داشت.
1. کارت اسیلوسکوپ یا اسیلوسکوپ USB چیست و چگونه کار میکند؟
کارت اسیلوسکوپ (PC-Based Oscilloscope) یک دستگاه اندازهگیری بدون نمایشگر و کلیدهای مکانیکی است که از طریق کابل USB به کامپیوتر یا لپتاپ متصل میشود. این دستگاه سیگنالهای الکتریکی را دریافت و دیجیتالی کرده و از طریق نرمافزار اختصاصی خود، نمایشگر کامپیوتر شما را به صفحه نمایش یک اسیلوسکوپ پرقدرت تبدیل میکند.
2. مهمترین مزیت خرید کارت اسیلوسکوپ چیست؟
بزرگترین مزیت کارتهای اسیلوسکوپ، قیمت بسیار اقتصادی آنها در مقایسه با مدلهای رومیزی و تبلتی با مشخصات فنی مشابه است. همچنین به دلیل ابعاد بسیار کوچک و وزن ناچیز، به راحتی در کیف لپتاپ جا میشوند. مزیت فنی دیگر آنها امکان ذخیرهسازی نامحدود شکل موجها، خروجی گرفتن آسان از دادهها (اکسل و تصویر) و تحلیل آسان سیگنالها روی مانیتورهای بزرگ کامپیوتر است.
3. آیا کارت اسیلوسکوپ برای کارهای حرفهای و مهندسی مناسب است؟
بله؛ کارتهای اسیلوسکوپ مدرن از نظر پهنای باند و نرخ نمونهبرداری پایاپای مدلهای رومیزی عمل میکنند. این تجهیزات برای پروژههای دانشجویی، طراحی مدارهای الکترونیک میکروکنترلری، خطوط تست تولید و کارهای عیبیابی عمومی کاملاً حرفهای و دقیق هستند؛ با این حال برای محیطهای خشن صنعتی که دسترسی به کامپیوتر سخت است، مدلهای دستی یا رومیزی ترجیح داده میشوند
4. برترین برندهای تولیدکننده کارت اسیلوسکوپ (USB) کدامند؟
برند هانتک (Hantek) با ارائه سریهای محبوب ۲000 و ۶000 و برند اوون (Owon) با مدلهای پرتابل و قلمی، معتبرترین و پرفروشترین سازندگان کارت اسیلوسکوپ در بازار ایران هستند. شما میتوانید محصولات اورجینال این دو برند را با ضمانت اصالت و بهترین قیمت از ایلکوشاپ تهیه کنید.
5. آیا نرمافزار کارت اسیلوسکوپ با آخرین نسخههای ویندوز سازگار است؟
بله؛ نرمافزارهای اختصاصی برندهای معتبری مانند هانتک و اوون به صورت مداوم آپدیت میشوند و با سیستمعاملهای ویندوز (شامل ویندوز ۱۰ و ۱۱) کاملاً سازگار هستند. این نرمافزارها قابلیتهای تحلیلی پیشرفتهای مانند توابع ریاضی، تست پاس/فیل (Pass/Fail) و تحلیل فرکانسی FFT را به کاربر ارائه میدهند.
