اسیلوسکوپ هانتک (HANTEK) DSO2C20

بررسی تخصصی و خرید اسیلوسکوپ هانتک (HANTEK) DSO2C20

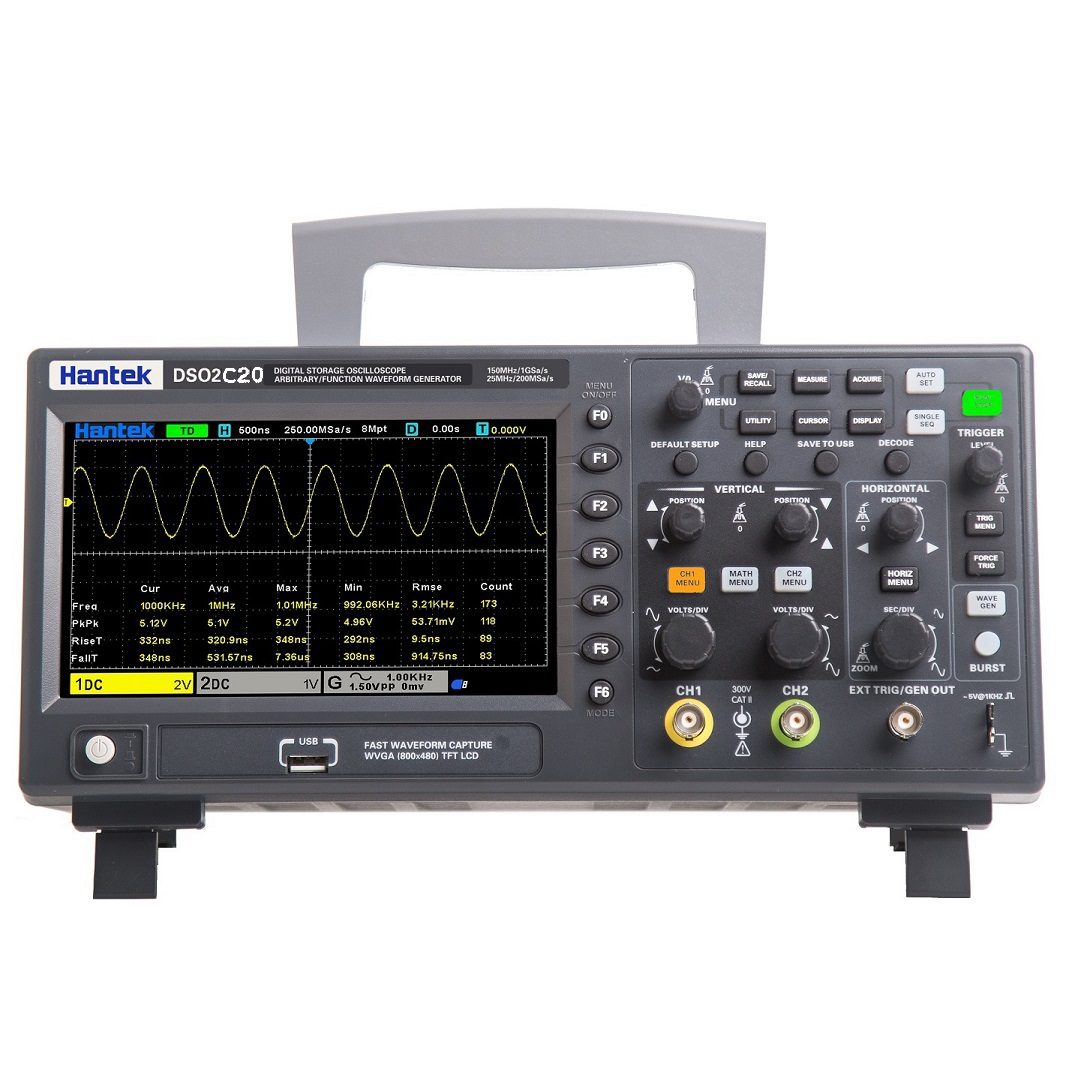

اسیلوسکوپ‌های رومیزی با نرخ نمونه‌برداری بالا و قابلیت دیکدینگ پروتکل‌ها، از ابزارهای اساسی در توسعه و عیب‌یابی مدارهای دیجیتال و آنالوگ محسوب می‌شوند. اسیلوسکوپ هانتک (HANTEK) مدل DSO2C20 یک تجهیز اندازه‌گیری با ۲ کانال ورودی آنالوگ و پهنای باند 200 MHz است. داده‌های پردازش‌شده در این پلتفرم روی یک نمایشگر 7 inch لمسی خازنی با رزولوشن 800 در 480 پیکسل به نمایش درمی‌آیند. از منظر فیزیکی، این سخت‌افزار با ابعاد 320 در 125 در 152 mm و وزن تقریبی 2 کیلوگرم طراحی شده است و ساختار مناسبی برای استقرار در محیط‌های آزمایشگاهی دارد .

در بخش پردازش سیگنال، این ابزار در حالت استفاده تک‌کانال، داده‌ها را با حداکثر نرخ نمونه‌برداری 2 GSa/s و عمق حافظه 80 Kpts ثبت می‌کند. نرخ ثبت شکل‌موج (Waveform Capture Rate) در این معماری برابر با 2,000 wfms/s ارزیابی شده است. مدار ورودی این دستگاه از دو حالت امپدانس 1 MΩ (با تحمل حداکثر ولتاژ موثر (RMS) 300V در دسته CAT I) و امپدانس 50 Ω (با تحمل حداکثر ولتاژ موثر (RMS) 5V) پشتیبانی می‌کند و ظرفیت خازنی آن 17 pF است. رزولوشن عمودی پایه در این پلتفرم 8 bit می‌باشد که در حالت پردازش High Resolution توانایی ارتقا تا 12 bit را جهت مشاهده دقیق‌تر جزئیات داراست.

از منظر قابلیت‌های تحلیلی، این سخت‌افزار از 32 پارامتر برای اندازه‌گیری خودکار پشتیبانی کرده و به توابع ریاضی متنوعی از جمله ماژول تحلیلگر طیف فرکانسی FFT مجهز شده است. علاوه بر گنجاندن فرکانس‌متر سخت‌افزاری و ولت‌متر دیجیتال (DVM)، سیستم دیکدینگ پروتکل‌های سریال نظیر UART، LIN، CAN، SPI و I2C به صورت استاندارد روی این دستگاه فعال است. جهت ارتباط با سایر تجهیزات و ذخیره‌سازی داده‌ها، پورت‌های USB HOST در پنل جلو و USB DEVICE در پنل پشت تعبیه شده‌اند .

با بررسی دقیق‌تر مستندات فنی، مهندسان باید به دو نکته و محدودیت سخت‌افزاری توجه داشته باشند؛ نخست اینکه در صورت فعال شدن همزمان هر دو کانال، منابع پردازشی دستگاه تقسیم شده و نرخ نمونه‌برداری به 1 GSa/s و عمق حافظه به 40 Kpts کاهش می‌یابد که این محدودیت در تحلیل سیگنال‌های پرسرعت باید لحاظ گردد. نکته دوم آنکه این مدل (سری C)، بر خلاف مدل‌های هم‌خانواده خود در سری D (مانند DSO2D20)، فاقد ماژول سیگنال ژنراتور (AWG) داخلی است. با این وجود، برخورداری از پهنای باند 200 MHz، نرخ نمونه‌برداری 2 GSa/s و پشتیبانی از دیکدینگ انواع پروتکل‌های سریال، این ابزار را به گزینه‌ای کاربردی با ارزش خرید بالا تبدیل کرده است. در صورتی که برای پیشبرد پروژه‌های خود قصد تهیه این دستگاه را دارید، کارشناسان فنی ایلکوشاپ از طریق شماره‌های تماس درج‌شده در سایت، آماده ارائه مشاوره‌های جامع به شما پیش از ثبت نهایی سفارش هستند.
