توضیحات:

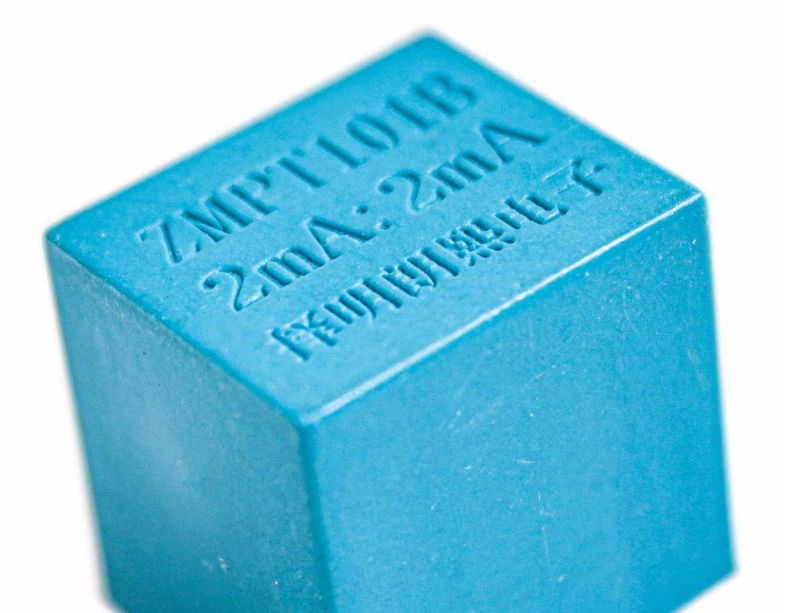

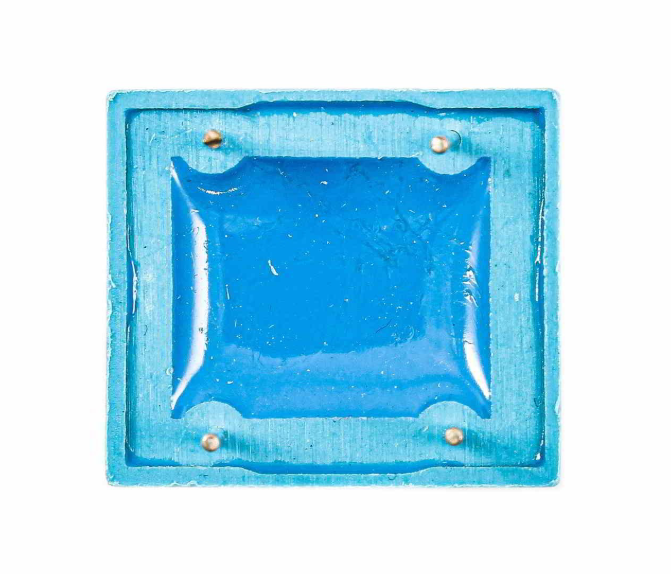

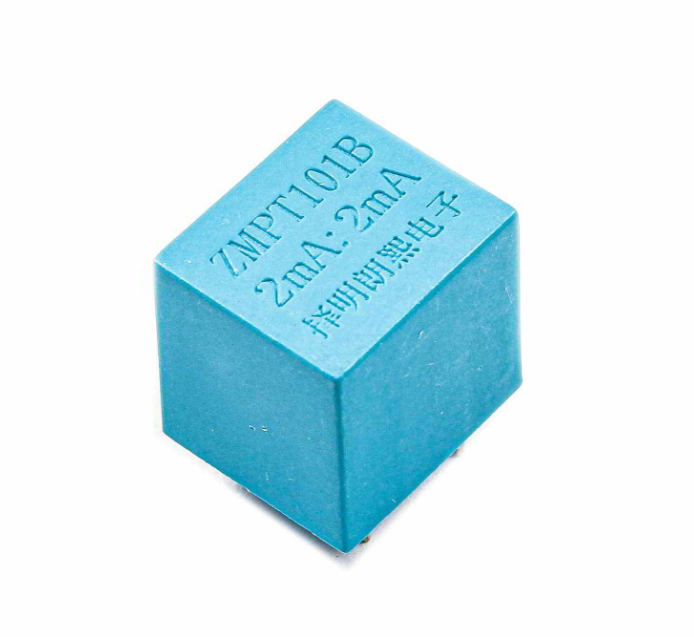

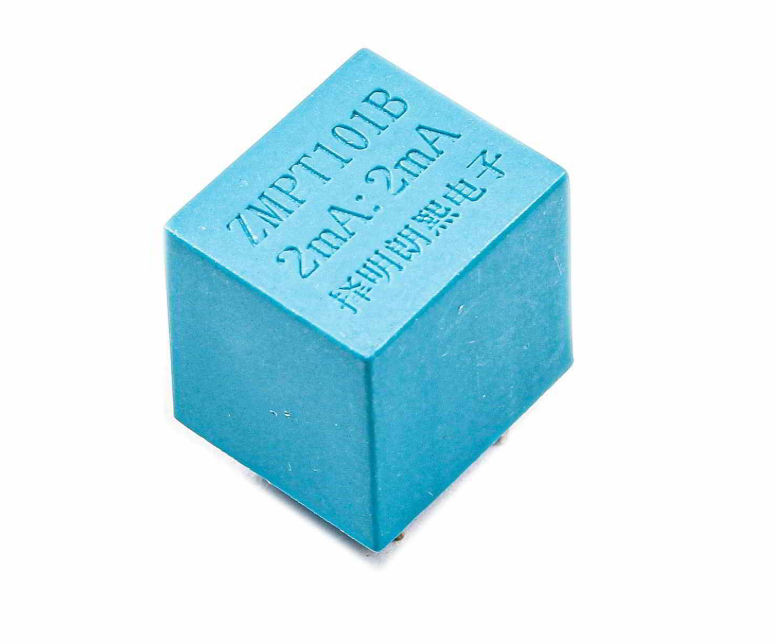

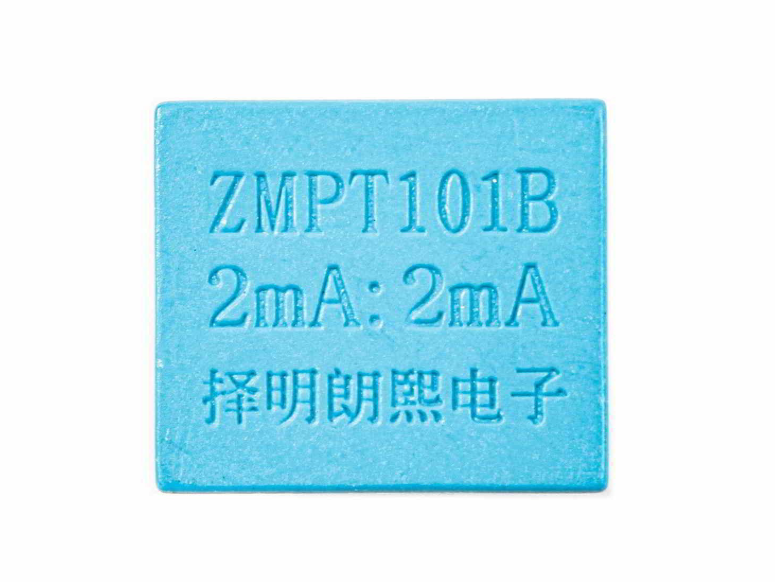

ترانسفورمر ولتاژ ZMPT101B [2mA-2mA] یک ترانسفورمر ولتاژ دقیق و کوچک است که برای کاربردهایی طراحی شده که سیگنال ولتاژ AC باید به دقت به سیگنال ولتاژ پایینتر تبدیل شود. این محصول مناسب مدارهای مبتنی بر میکروکنترلر است. ZMPT101B از نوع ترانسفورمر جریان mA بوده و نسبت سیمپیچ اولیه به ثانویه تقریباً ۱:۱ است. برای سیمپیچ اولیه، یک مقاومت محدودکننده لازم است. این ماژول برای صرفهجویی در فضای داخلی دستگاهها طراحی شده و معمولاً با جریان نامی ۱ تا ۲ میلیآمپر کار میکند.
-
وقتی ولتاژ ورودی نامی کمتر از ۱۰۰V باشد، جریان عملیاتی معمولاً ۲mA انتخاب میشود.
-
وقتی ولتاژ ورودی نامی بیشتر از ۲۲۰V باشد، برای کاهش توان مقاومت، جریان عملیاتی معمولاً بین ۱ تا ۲mA انتخاب میشود.
ویژگیها:
-
مدل: ZMPT101B
-
جریان ورودی نامی: 2mA
-
جریان خروجی نامی: 2mA
-
نسبت سیمپیچ: 1000:1000
-
خطای زاویه فاز: ≤20′ (ورودی 2mA، مقاومت نمونهگیری 100Ω)
-
محدوده خطی: 0~1000V, 0~10mA (مقاومت نمونهگیری 100Ω)
-
خطای مجاز: -0.3% ≤ f ≤ +0.2% (ورودی 2mA، مقاومت نمونهگیری 100Ω)
-
ولتاژ ایزولاسیون: 4000V
-
کاربرد: اندازهگیری ولتاژ و توان
-
پوشش: اپوکسی
-
نصب: نصب روی برد PCB (طول پایه >3mm)
-
دمای کاری: -40ºC ~ +70ºC
-
ابعاد: 16.7mm × 19.2mm × 18.6mm
